污水处理填料根据进水水质和处理程度确定总生物量，依据填料附着生物量确定填料品种，依据池型、流态和施工安装条件等选择填料类别。填料材质应对微生物无毒害、易挂膜，并具有质量轻、强度高、材质抗老化、比表面积大和不宜结垢等性能。
填料的分类及性能
1、悬挂式填料
悬挂式填料包括软性、半软性、弹性及组合填料。
1.软性填料易结团，且易发生断丝、中心绳断裂等情况，其寿命一般为1年～2年。软性纤维填料，外形如图1所示，规格如表1所示。

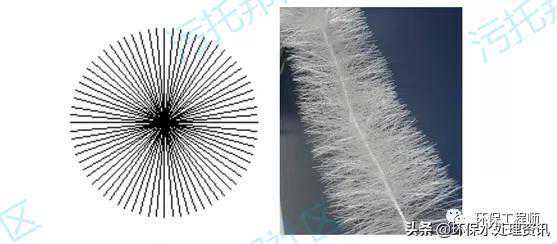

图1软性填料外形图
表1软性纤维填料规格
纤维束长度
（mm）
纤维束数量
(根/束)
束间距离
（mm）
比表面积
(m2/m3)
成品重量
(kg/m3)
挂模重量
(kg/m3)
孔隙率
（％）
材质
600
9259
300
9891
10-12
200
＞99
圆片：低压聚乙烯
/聚丙烯
纤维束材质：合成纤维
800
3906
400
5563
6-7
110
＞99
1000
2000
500
3561
4-5
72
＞99
1200
1157
600
2472
2.5-3
60
＞99
1400
729
700
1987
2-2.5
39
＞99
1600
488
800
1390
1.5-2
28
＞99
2.半软性填料具有较强的气泡切割性能和再行布水布气的能力、挂膜脱膜效果较好、不堵塞，使用寿命较软性填料长，但其理论比表面积较小且造价偏高。外形如图2所示，规格如表2所示。
图2半软性填料外形图
表2半软性填料规格参数
规格（直径×片距）
（mm×mm）
悬挂密度
（串/m2）
比表面积
（m2/m3）
成品重量
（kg/m3）
挂模重量
（kg/m3）
孔隙率
（％）
材质
Φ200×40
25
30
2.5
120
96
低压聚乙烯或聚丙烯
Φ200×60
25
21
2.3
100
97
Φ200×80
25
12
2.0
80
98
3.弹性填料比半软性填料更富刚柔并兼，其第1代结构呈瓶刷状（见下图3）；其第2代呈片状，且剖面呈X形燕尾状，弹性丝随中心扣周边放射（见下图4），该填料具有更大的空隙率、更高的气泡切割能力；可提高氧利用率，是一种节能型的弹性立体填料。规格如表3、4。

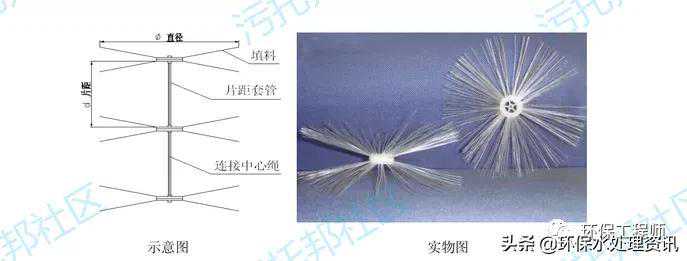

图3瓶刷状弹性立体填料外形图
表3瓶刷状弹性立体填料规格参数
规格（直径×片距）
（mm×mm）
细丝直径
（mm）
细丝数量
（根/cm）
悬挂密度
(串/m2)
比表面积
(m2/m3)
成品重量
(kg/m3)
挂模重量
(kg/m3)
孔隙率
（％）
材质
Φ200×A
0.5
22
25
20
2.9
≥120
98
低压聚乙烯/
聚丙烯
Φ200×B
0.5
20
25
18
2.7
≥100
98
Φ200×C
0.5
18
25
16
2.5
≥80
98

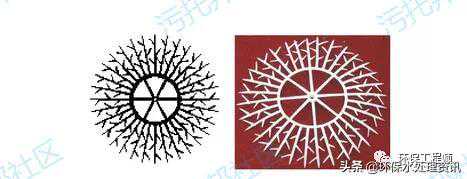

图4形燕尾状弹性立体填料外形图
表4形燕尾状弹性立体填料规格参数
规格（直径×片距）
（mm×mm）
细丝直径
（mm）
细丝数量
（根/片）
悬挂密度
(串/m2)
比表面积
(m2/m3)
成品重量
(kg/m3)
挂模重量
(kg/m3)
孔隙率
（％）
材质
φ150×60
0.5
200
25
20
2.9
60
98
低压聚乙烯/聚丙烯
φ200×80
0.5
200
25
16
2.5
55
98
4.组合填料是鉴于软性、半软性存在的上述缺点并吸取软性填料比表面积大、易挂膜和半软性填料不结团、气泡切割性能好而设计的新型填料，其污水处理能力优于软性、半软性填料。填料的外形如图5所示，规格如表5所示。

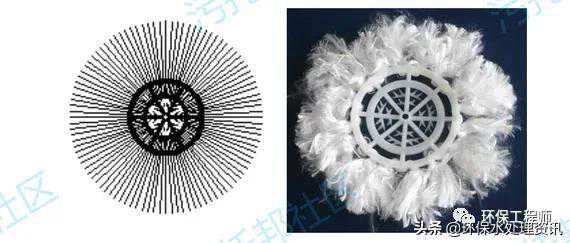

图5组合填料外形图
表5纤维束组合填料规格参数
规格（直径×片距）
（mm×mm）
纤维束长度
（cm）
纤维束数量
（束/片）
悬挂密度
（串/m2）
比表面积
（m2/m3）
成品重量
（kg/m3）
挂模重量
（kg/m3）
孔隙率
（％）
材质
Φ200×40
9
8
25
2479
10.3
120
96
圆片：低压聚乙烯/聚丙烯。纤维束材质：合成纤维
Φ200×60
9
8
25
2359
6.8
100
97
Φ200×80
9
8
25
2239
5.5
80
98
2、浮挂式填料
表6浮挂填料规格参数
规格（直径×片距）
（mm×mm）
细丝数量
（根/束）
悬挂密度
（组/m2）
比表面积
（m2/m3）
成品重量
（kg/m3）
挂模重量
（kg/m3）
孔隙率
（％）
材质
Φ200×60
20/5
2.78
17
≥7
≥45
98
PE/PP
Φ200×80
20/5
2.78
13.5
≥6.5
≥35
98
Φ150×60
20/5
2.78
23.6
≥7.5
≥32
98
Φ150×80
20/5
2.78
28.4
≥7.5
≥30
98

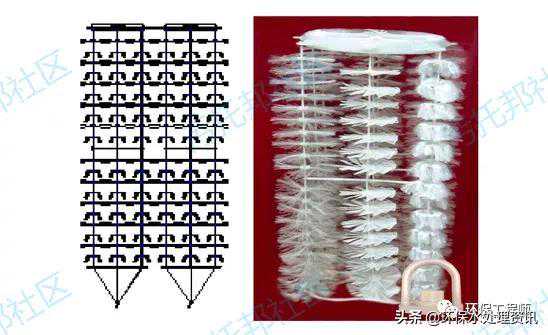

图6浮挂填料外型图
3、悬浮填料
悬浮填料有球形、圆柱形、方粒形等等，大小不一、比重不一、空隙也不一，具有不同水质、不同容器结构、装不同形状填料的灵活性、优化性。填料特性具有充氧性能好，挂膜快，挂膜量多，生物膜更新性能好；使用寿命长，更换简单等优点，已越来越被广泛应用。外形如图7，8，9，10所示，规格参数如表7所示。
表7悬浮填料规格参数
名称
形状
尺寸
（直径×高/直径/长×宽
×高（mm））
堆积数量
（个/m3）
比表面积
（m2/m3）
孔隙率
（%）
堆积密度
(kg/m3)
填料重量(g/只)
挂膜重量(g/只)
材质
柱状悬浮填料
竖片柱状
Φ50×50
8000
236
97
136
15.95
17
PP
Φ100×100
1000
178
96
104
103.36
104
PP
颗粒柱状
Φ25×10
150000
500
95
93
1.22
1.30
PP/PE
Φ10×10
350000
500
95
113
0.49
0.52
PP/PE
球形悬浮填料
多面空心球形
Φ25
85000
460
95
145
1.76
1.7
PP
Φ50
11500
236
96
105
10.43
9.13
PP
Φ76
7800
110
97
92.5
13.85
11.86
PP
聚氨酯生物填料
方粒形
20×20×30
83300
2395
90
23
1.8
0.28
聚氨酯
50×50×30
20000
2395
90
23
7.4
1.15
50×50×40
15000
2395
90
23
9.8
1.53
50×50×50
12000
2395
90
23
12.3
1.92
组合悬浮填料
扁丝条类
Φ100
1000
215
93
55
55
55
PP
动态球型类
Φ150
296
61
95
34
75
115
PP
弹性丝类
Φ150
296
30
98
28
60
95
PP
多面空心类
Φ150
296
61
96
42
140
141
PP

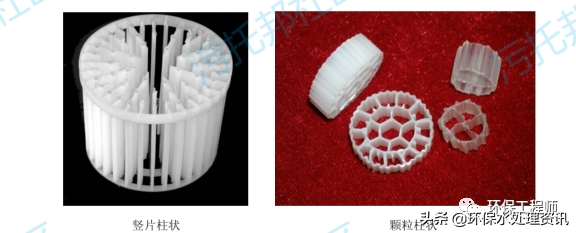

图7柱状悬浮填料

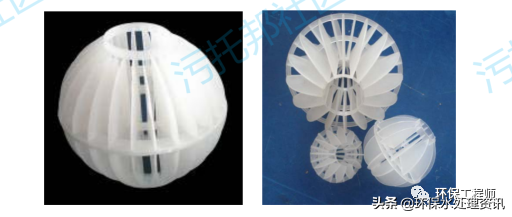

图8球形悬浮填料—多面空心球形

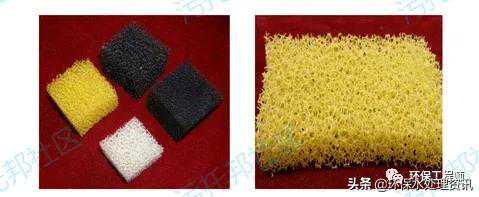

图9聚氨酯生物填料

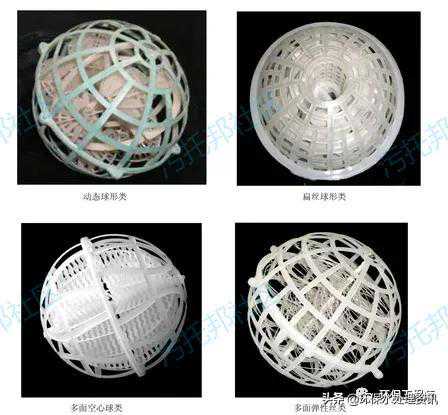

10组合悬浮填料
2、填料的安装
1、悬挂式填料安装
a）悬挂式填料的组装需两端固定，一般宜采用横拉梅花式和直拉均匀式。
b）接触氧化池宜设置两层悬挂支架，将填料两端固定在支架上，底层支架应高于曝气头200mm以上。支架宜采用不锈钢管、角钢、槽钢及绷紧绳等材料。
填料安装方法示意图：

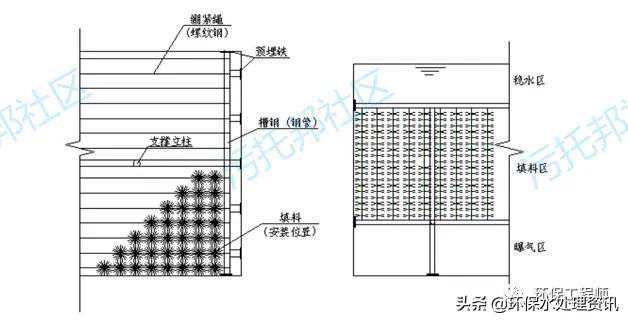

图1悬挂支架安装示意图
图2悬挂填料的组装方式
2、浮挂式填料的安装
a)浮挂式填料仅需底端固定，宜直接固定在池底预埋钩或膨胀螺栓吊钩上。
b）在接触氧化池设置分层固定屉架，将浮挂式填料底端固定在屉架上。
c）老池改造可采用重坠或砼坠固定浮挂式填料的底端。
d)填料层应高于曝气头200mm以上。填料支架宜采用不锈钢管、角钢、槽钢等材料。
填料安装方法示意图：

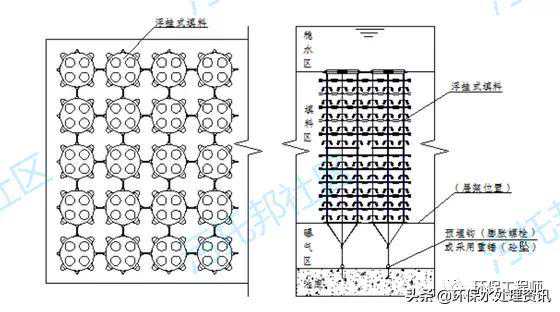

图3浮挂式填料安装示意图
3、悬浮填料的安装
a）宜在池底设置格网，格网应高于曝气头200mm以上。
b）在接触氧化池的进出口设置格网，格网的网孔应小于填料的外形尺寸。
c）单池尺寸较大时，宜用格网将接触氧化池分为若干个单元，在每个单元内投加填料。
d）单池长宽比过大时，可以设置气提装置将出口端的填料回流到进口端。
