直流可调稳压电源用途十分广泛，维修、调试等等，从事电工电子电气必须要有一台，可以根据自己的需要，自己做，下面用图文详细说明制作前的准备。
一、为啥要自制？
1、可以充分利用手上的旧物配件，比如外壳、电路板、电位器等。
2、自己动手本身也是个锻炼和学习的过程，享受diy的乐趣。万能的马宝，很容易买到各种配件和半成品模块电路板，相对很便宜，也大大降低了制作难度。
3、可以做自己需要的电源，比如电压范围、电流范围根据需要选择，比如用于充电，用于维修，用于驱动什么负载。
4、一台成品电源一般300至数千元，自制低至几十元也可，当然投入更多，可以做出功率更大，性能更好，外形更美观。
最低配：两摄像头12V电源串联加可调板[捂脸][捂脸]
这两台正规点：
二、自制的两种方案
过去自制直流可调电源常采用串联稳压电路，采用大功率三极管，或三端稳压块LM317等为核心，这种电路技术过时，主要是自身功耗大，发热量大，不做推荐。
还有一种采用成品开关电源改造成可调电源，这种方式需要在原电路板上改造，更换很多元件，涉及的改造难度较高，需要有电子技术基础，动手能力强，而且改造失败、出现问题的概率也很高，业余自制不推荐。
适合自制的直流可调电源，根据核心调节部分的配置情况，分为两种：一种分体式，一种一体式。

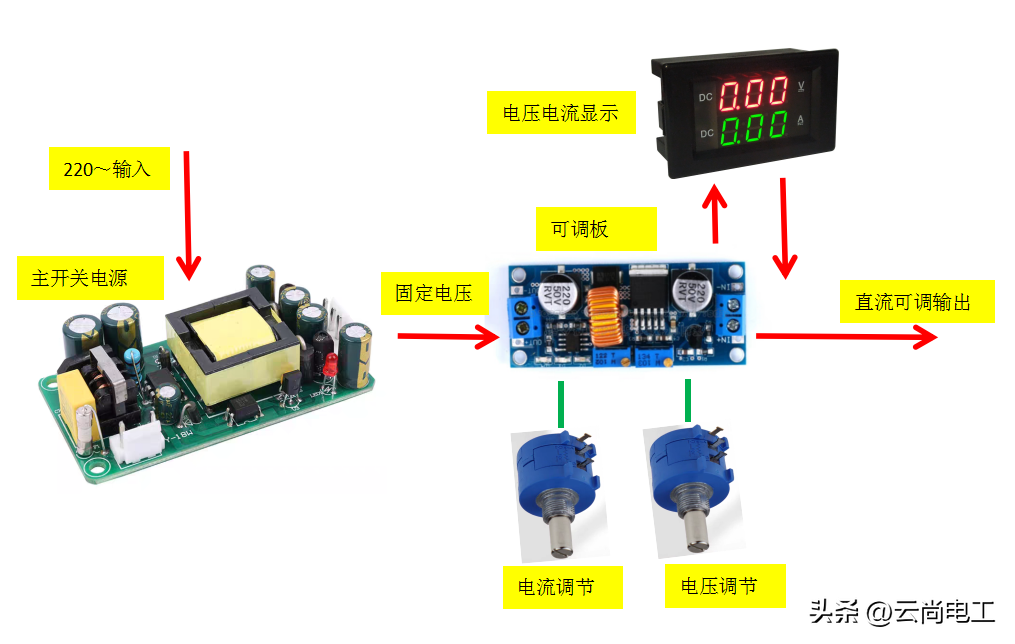

分体式如图：

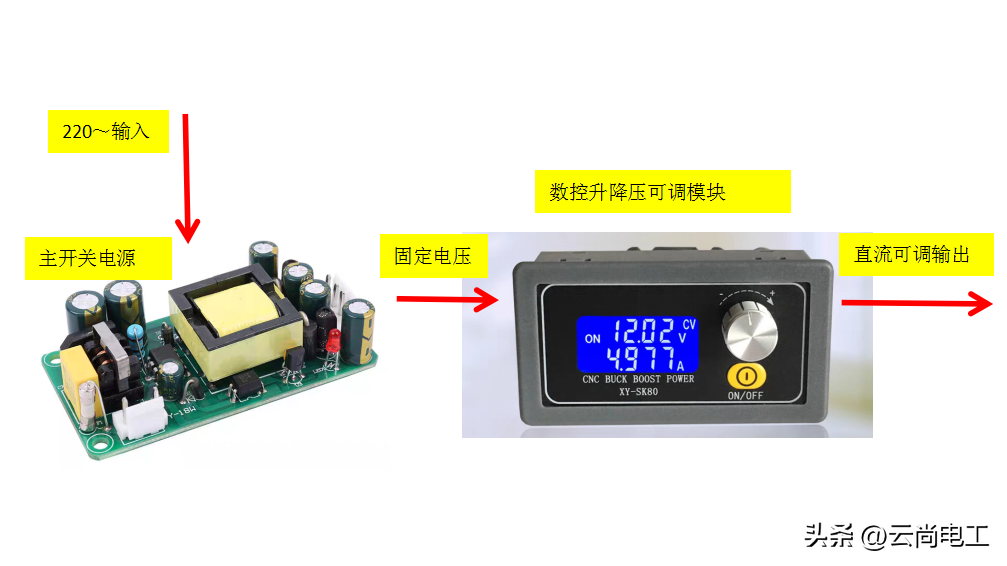

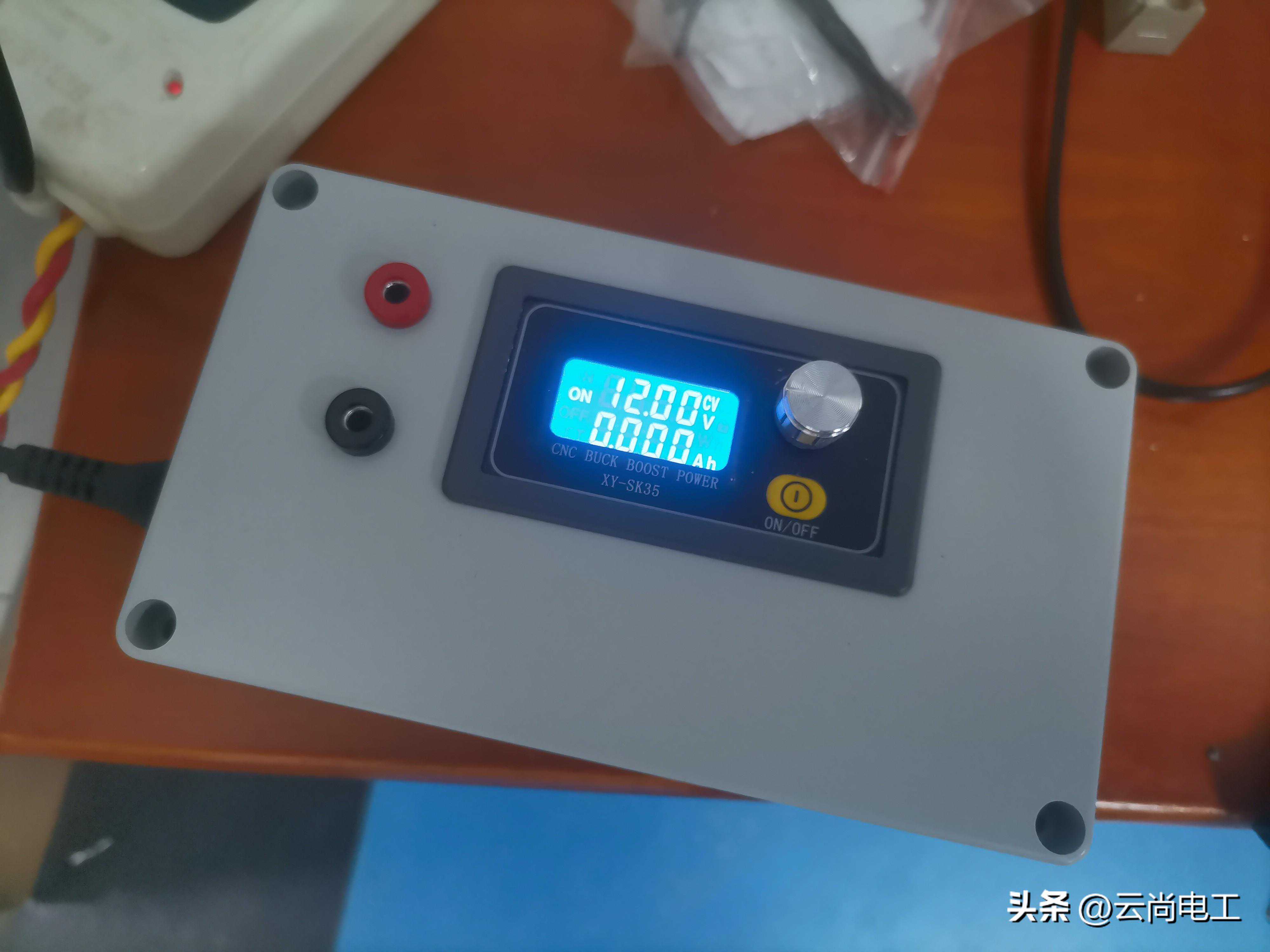

一体式如图：
可以看出，两种形式主要的区别在于分体式采用独立的调节模块、显示仪表、调节电位器，一体式则采用了一体模块，整合了这三部分。
三、分体式电源组成：
1、主电源。给可调板提供电源，通常在20-40v之间，电流2-5A。主电源有多种方式获取。

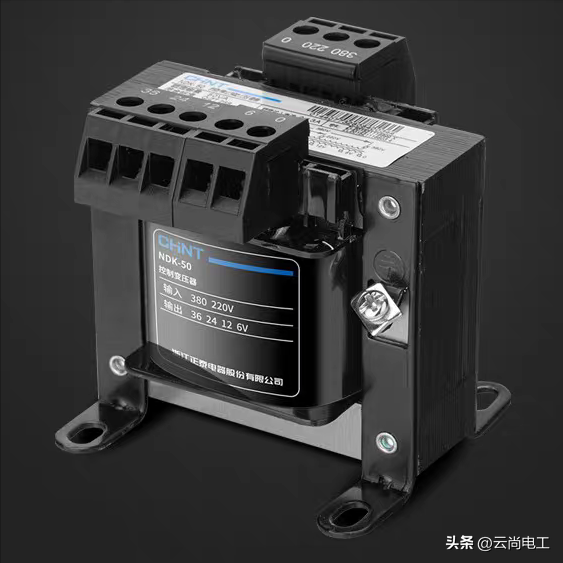

1）采用变压器，如旧的功放变压器加整流、滤波所得，这种方式体积重量较大。
2）采用成品开关电源，或开关电源裸板，可以充分利用手上既有的废旧电源适配器等。

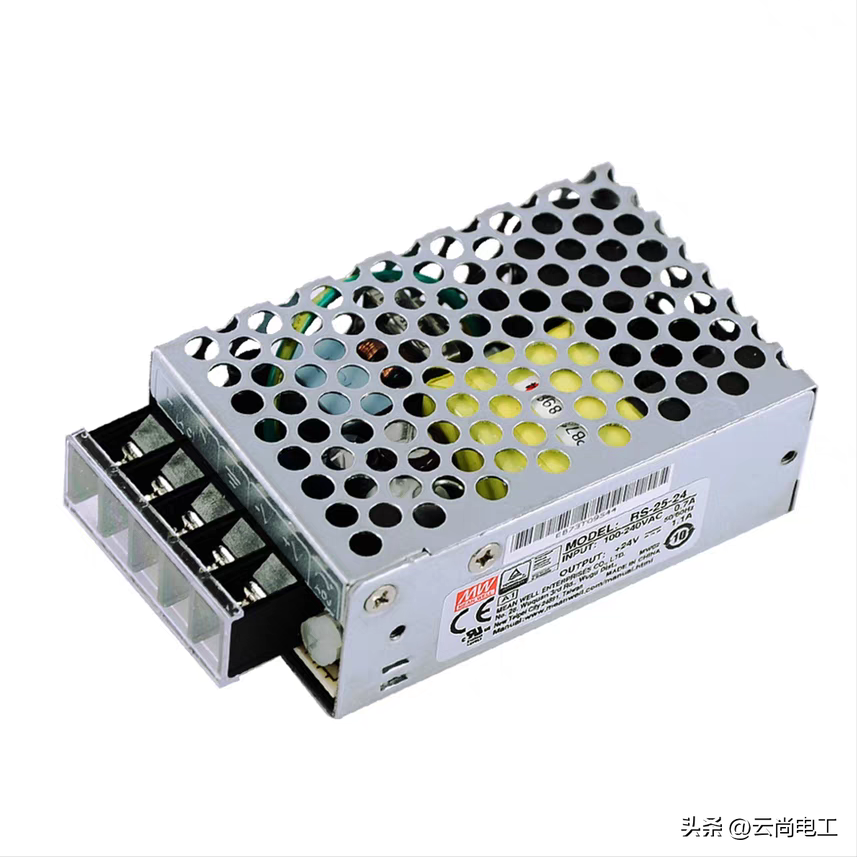

工业开关电源

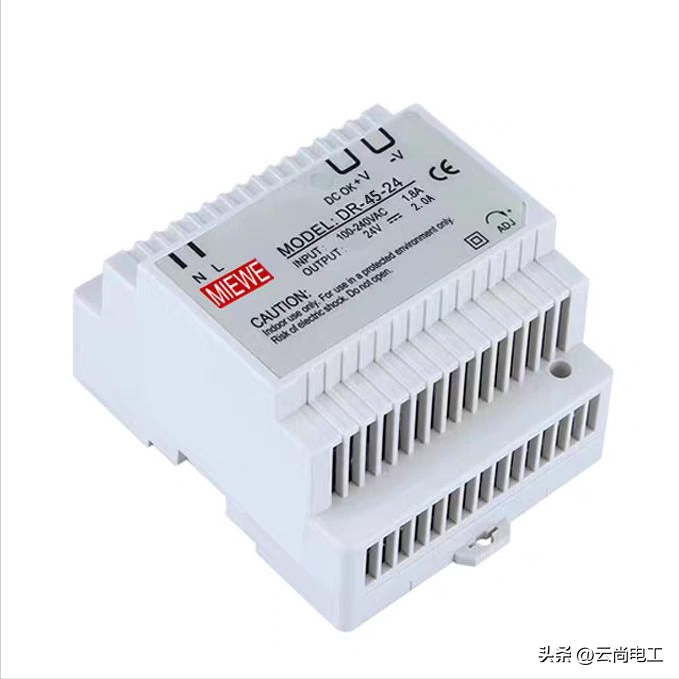

工业开关电源

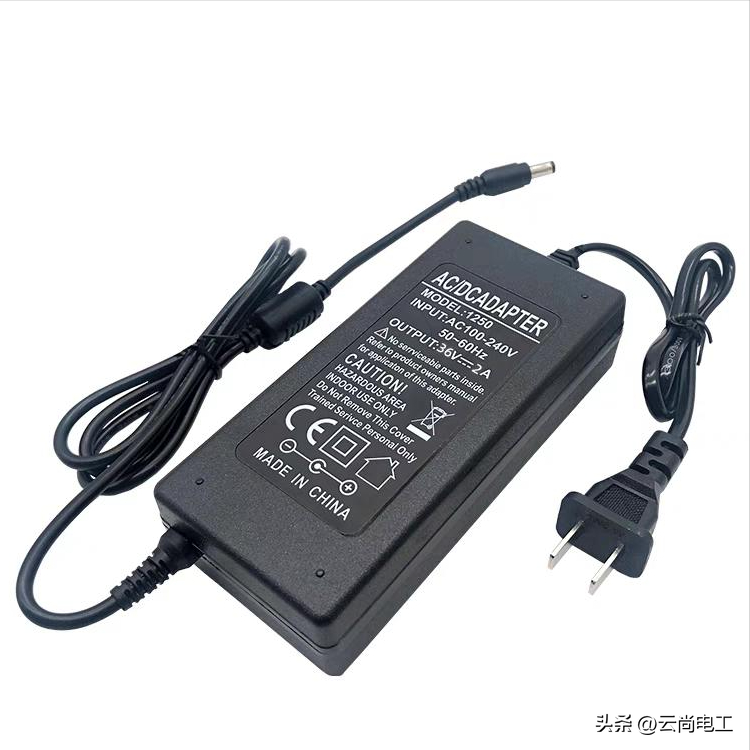

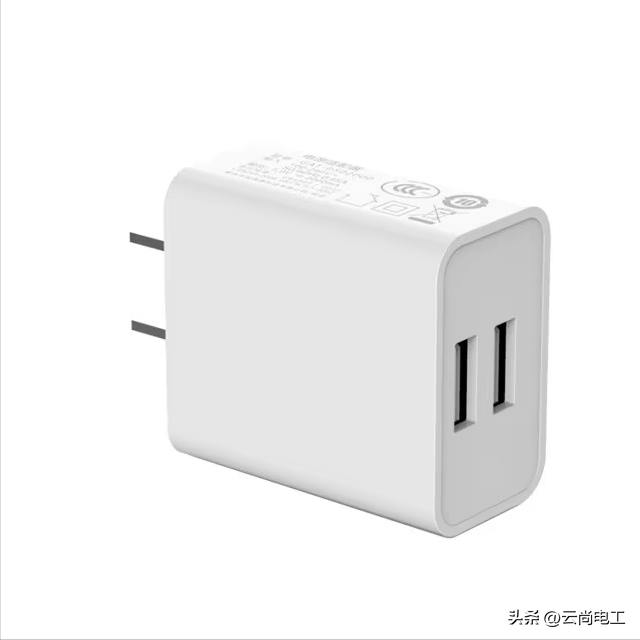

电源适配器

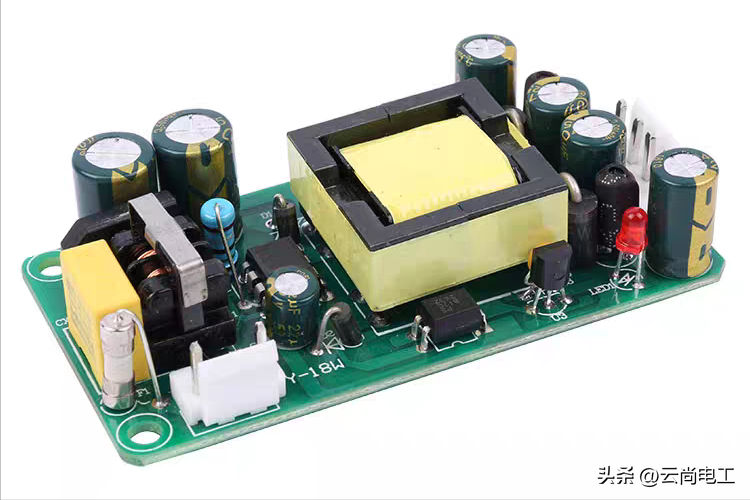

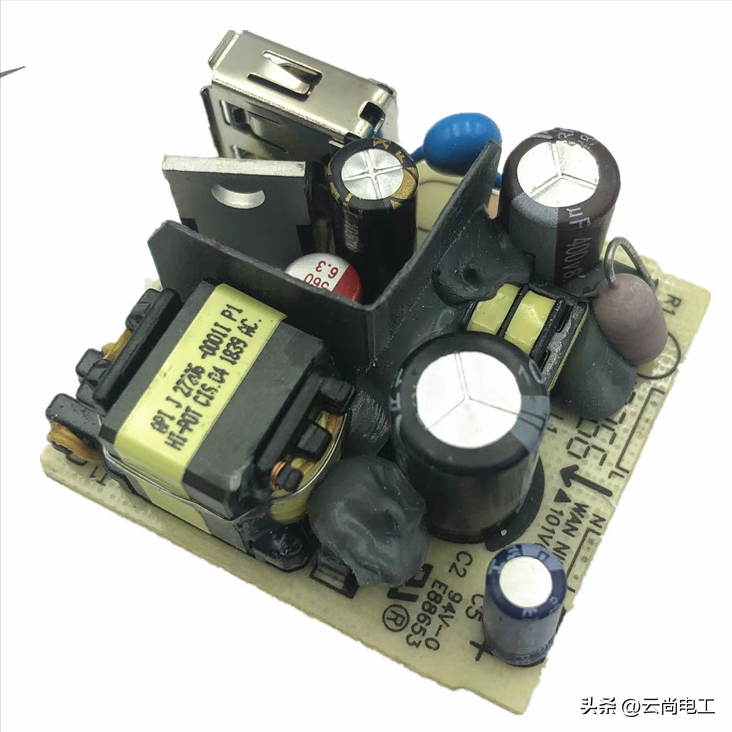

开关电源裸板

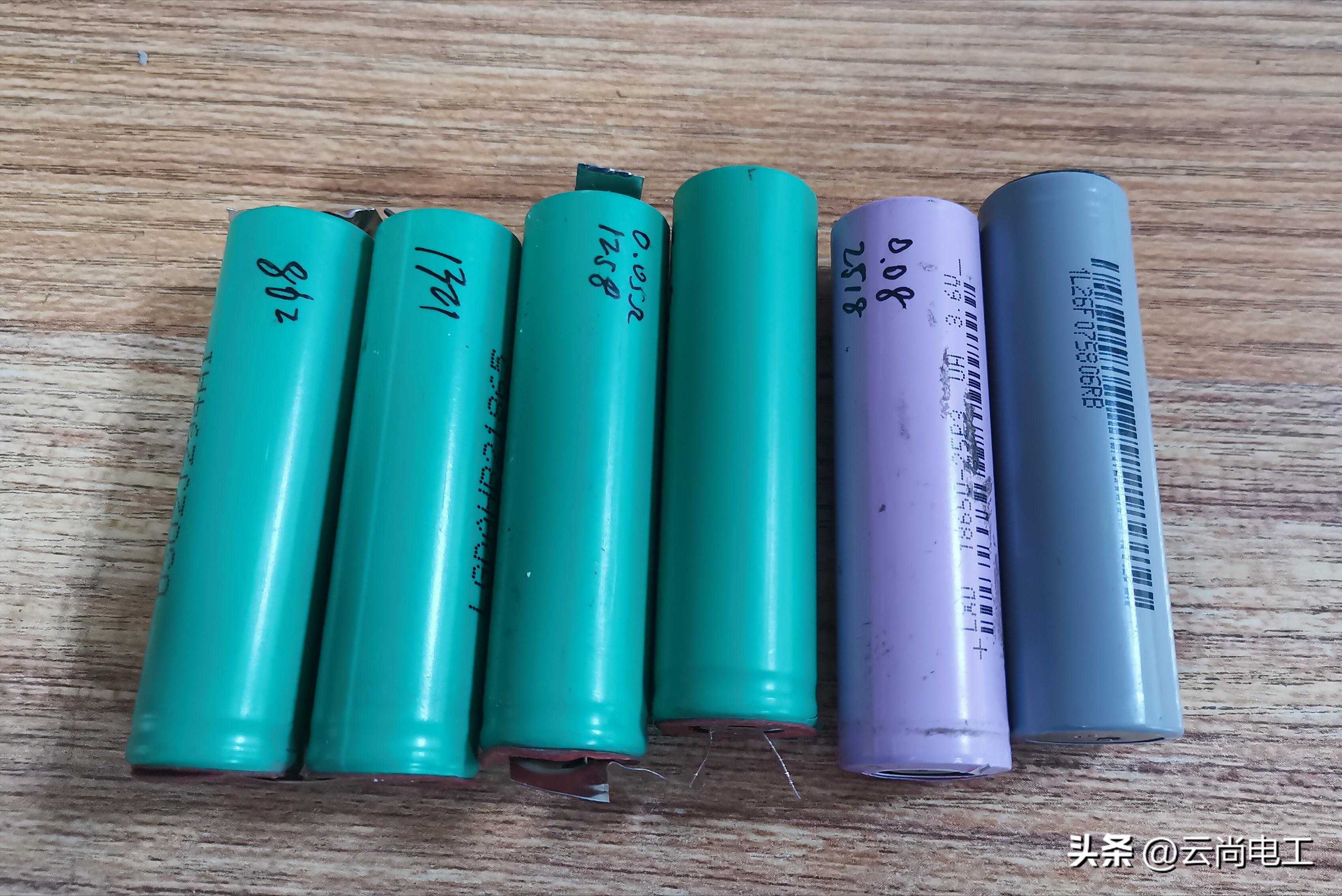

3）采用锂电池组，比如18650电池，比如电动工具废旧电池组等，需搭配充电板和锂电池保护电路。这种方式做成的电源，最大的好处是可移动，便携，就如一台大的多功能充电宝。

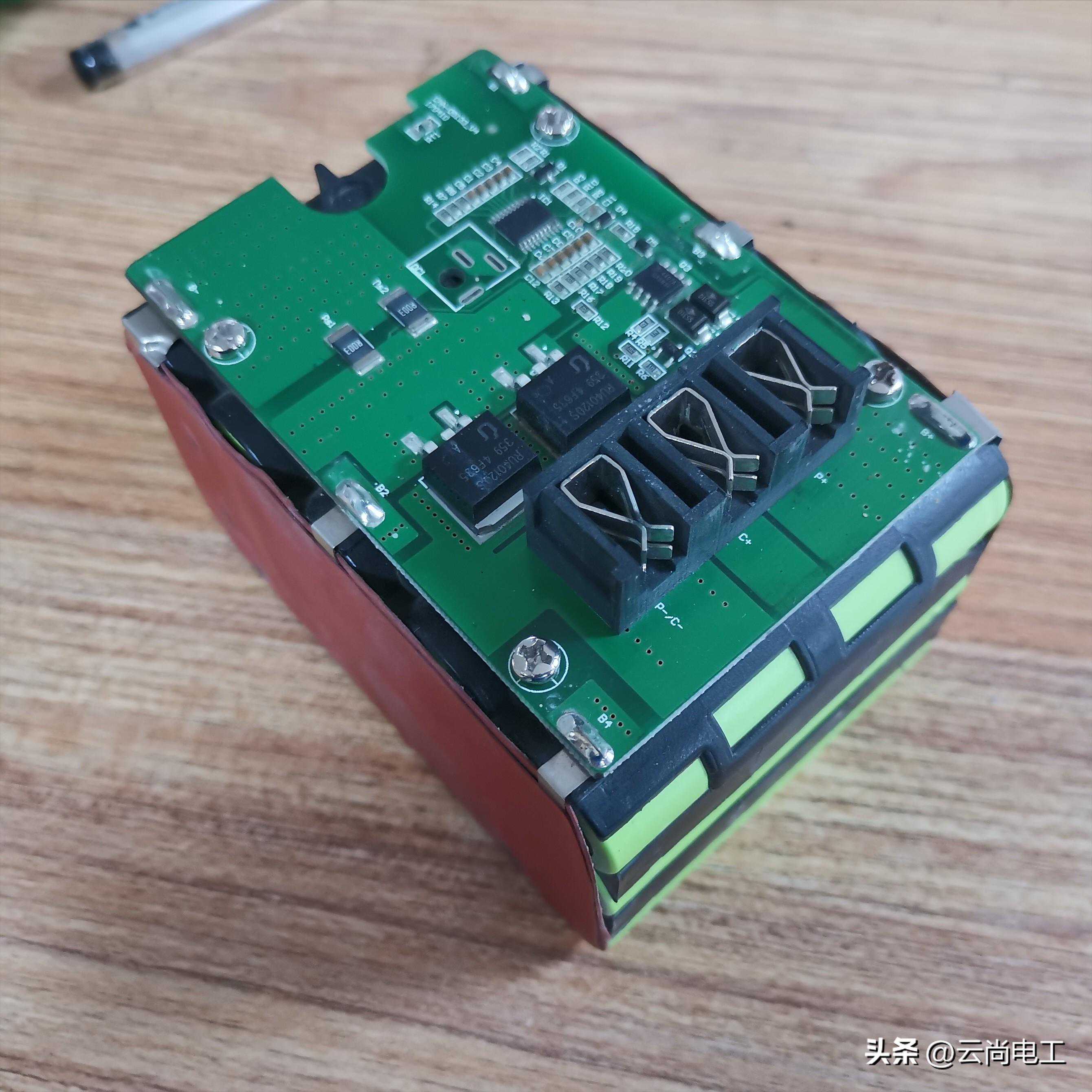

电动工具电池

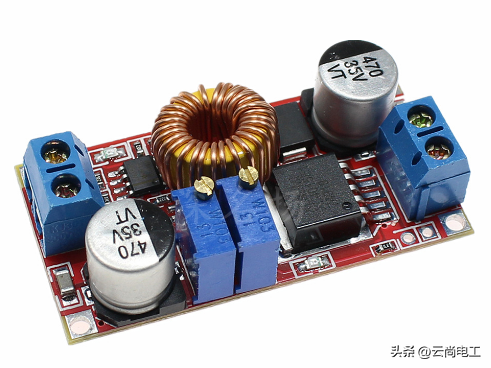

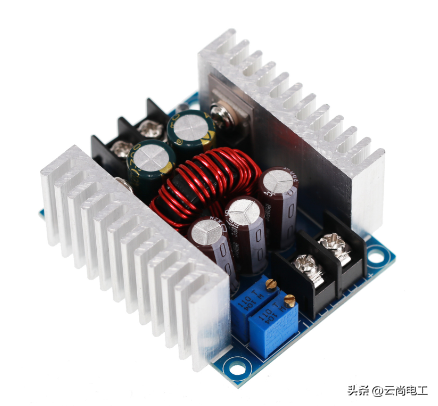

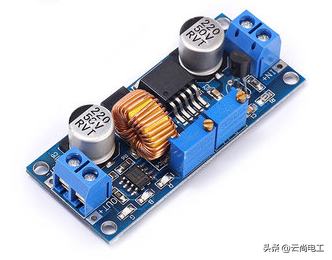

2、可调电源板（模块）。
这是直流可调电源的核心，有：
升压型（输出比输入高）；
降压型（输出比输入低）；
升降压一体型；
只调压型和电压、电流分别可调型。
在输入输出电压等级，输出功率上也有很多选择，根据需要直接网购，需要根据主电源电压、电流、功率情况选择。

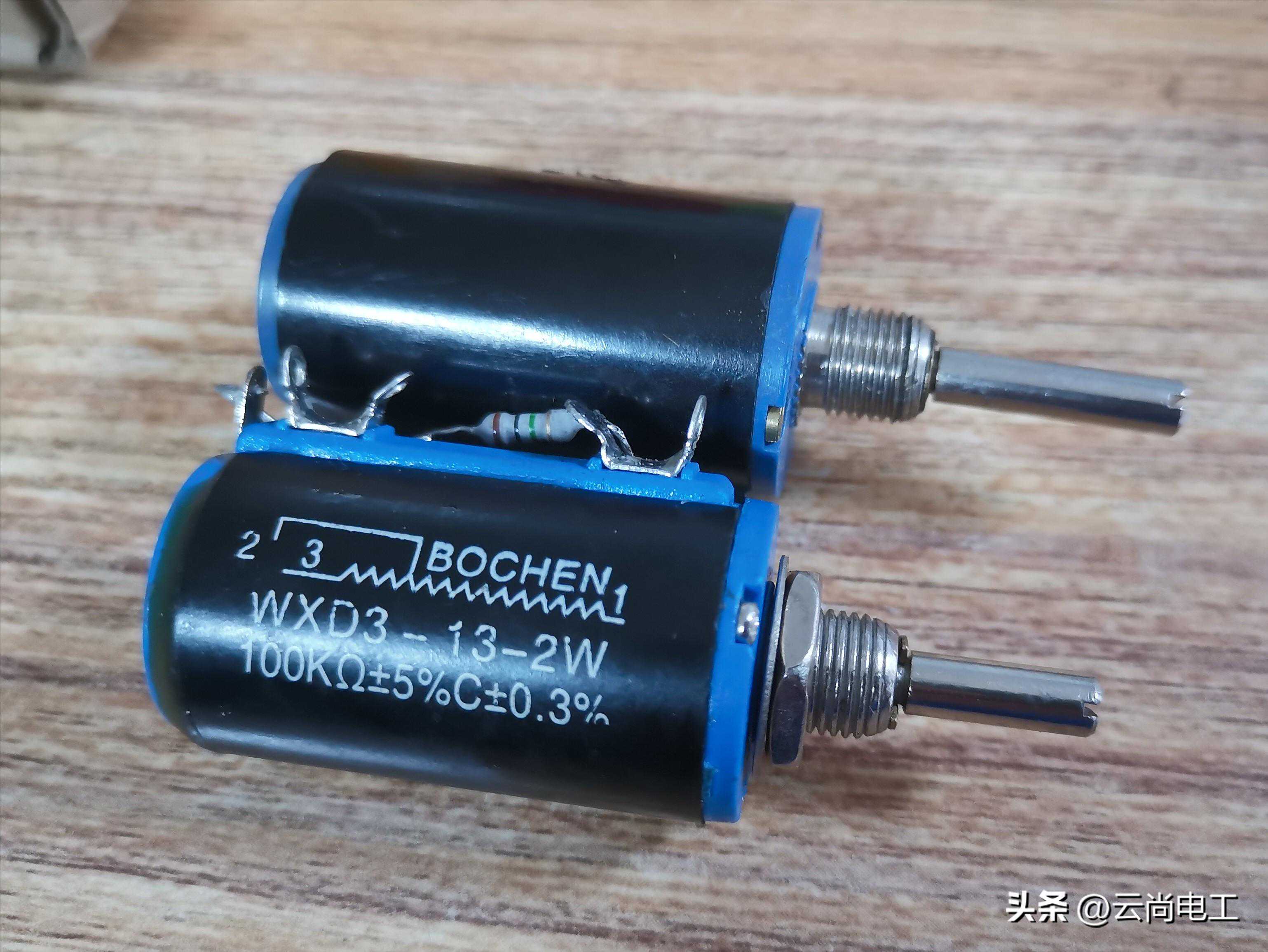

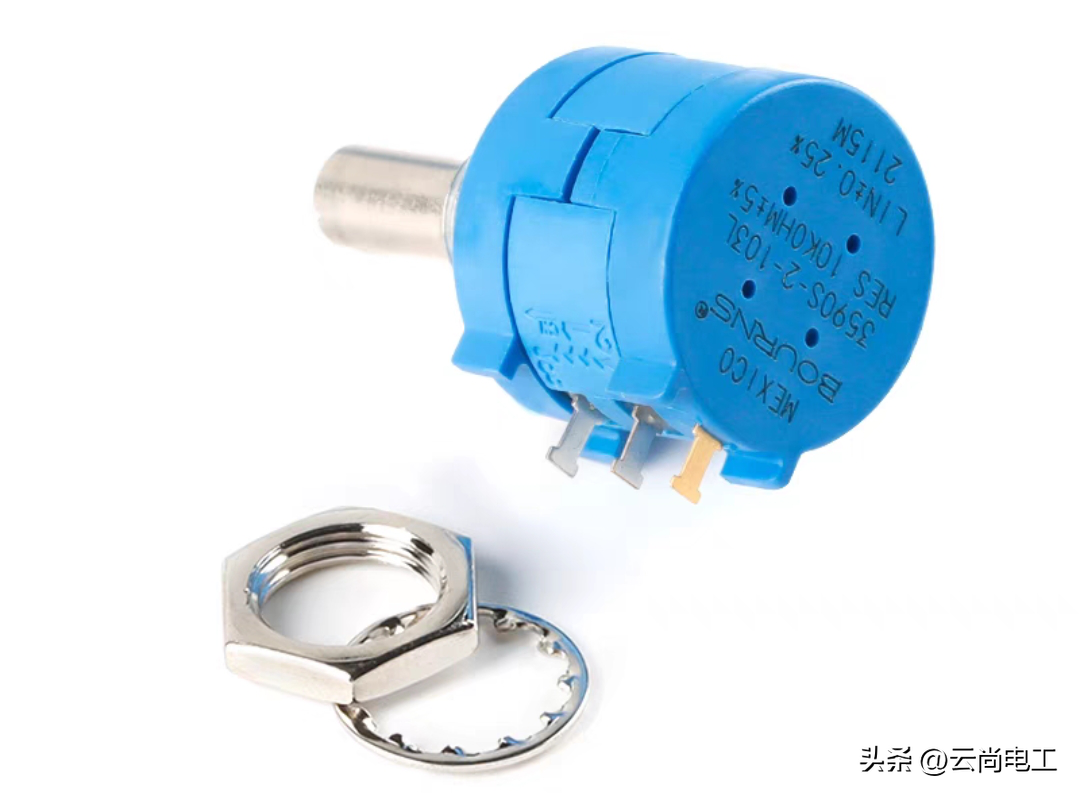

3、多圈可调电位器。
用于替换可调电源板上的电压、电流可调电阻，将之引到外壳面板。
为了保证调节精度，电压调节选择10圈型，电流可以选择5圈型或普通单圈电位器，阻值要根据可调板上原可调电阻选择，比如1k、10k、100k欧姆。需搭配电位器旋钮。

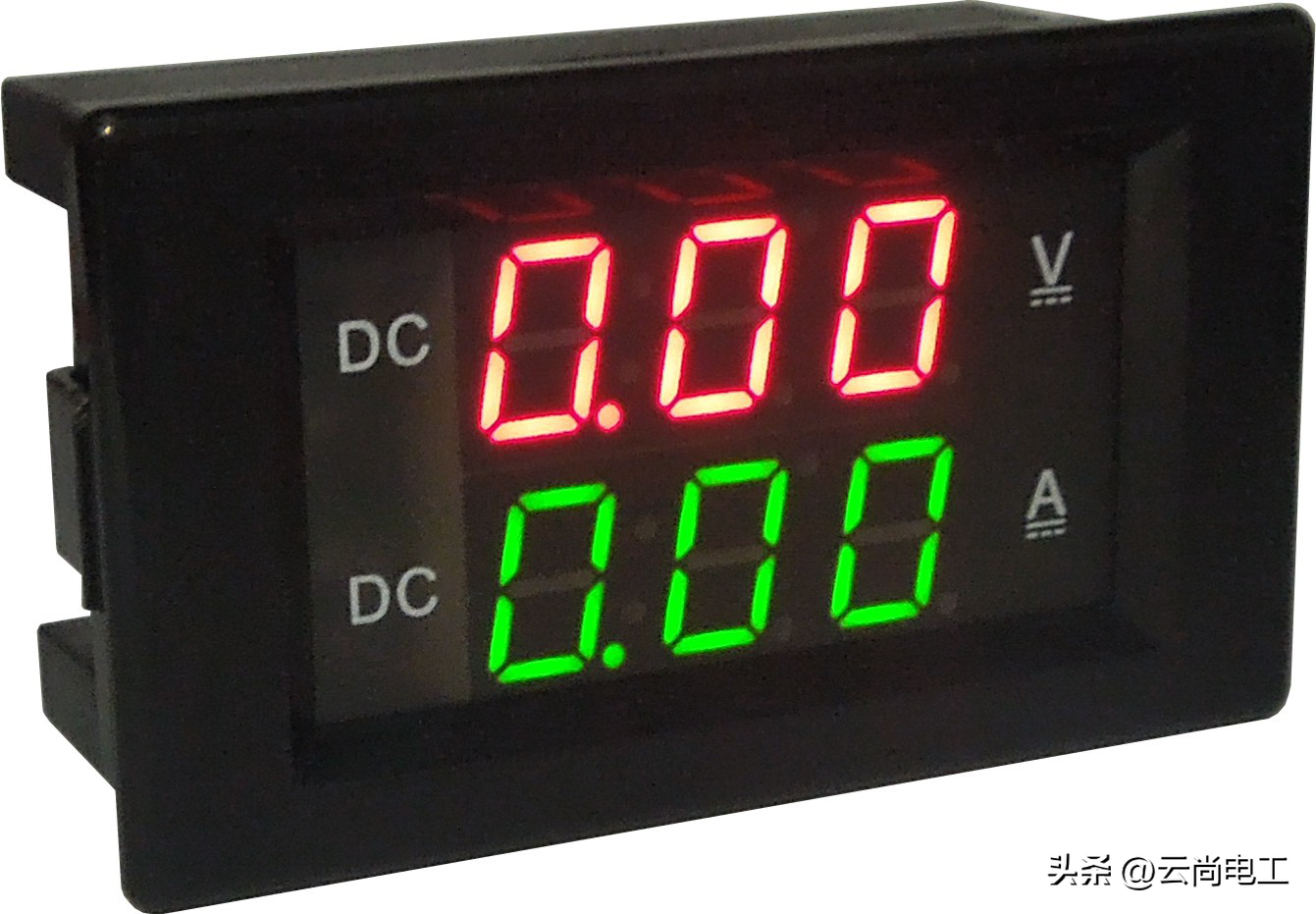

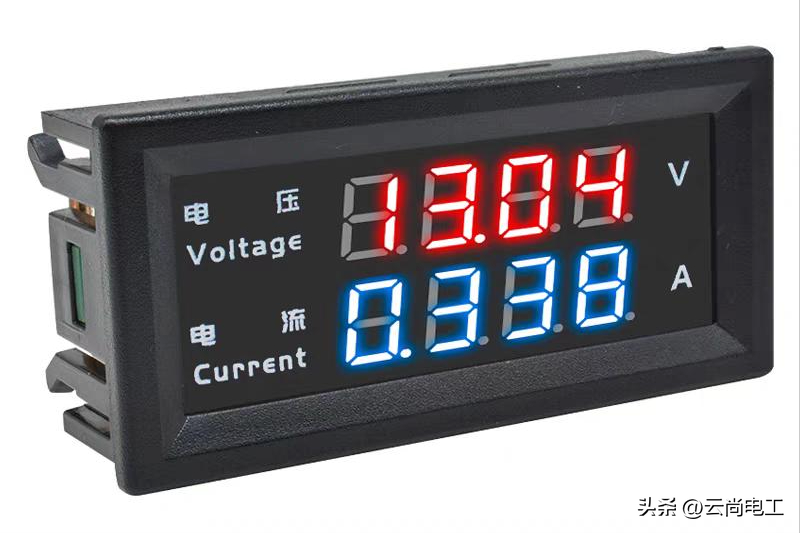

4、电压电流表。
实时显示可调输出电压、电流大小，有三位数字显示，四位数字显示（显示精度更高），功能强大的还带功率、电量等显示。
根据可调电源板输出范围搭配，一般选择100V、10A型。

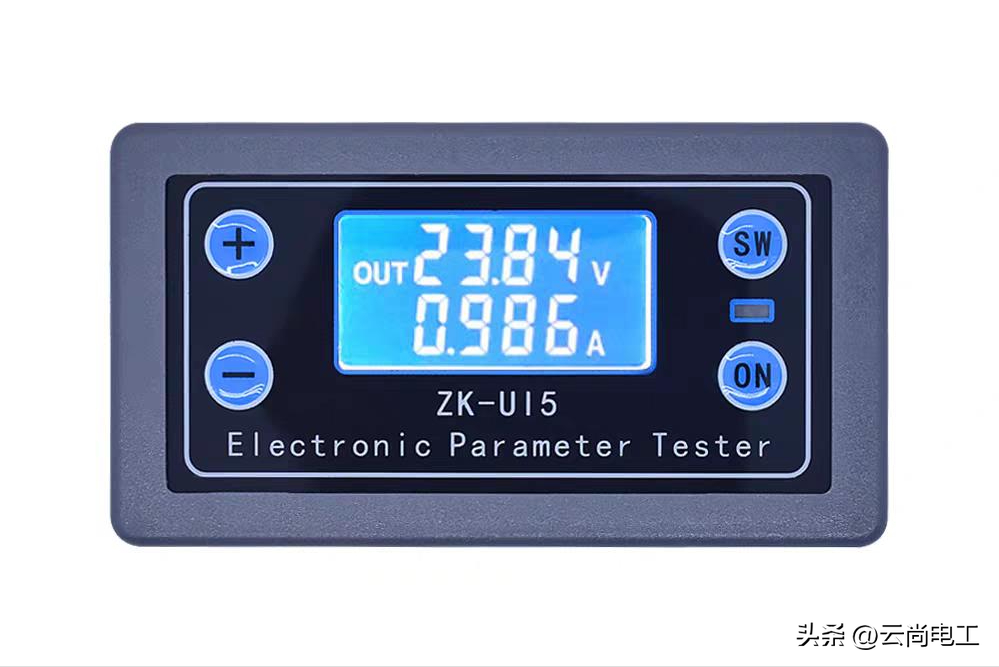

多功能仪表
5、辅助电源。
用于电压、电流表、散热风扇供电。
辅助电源若选5V的，还可以输出一组USB接口。

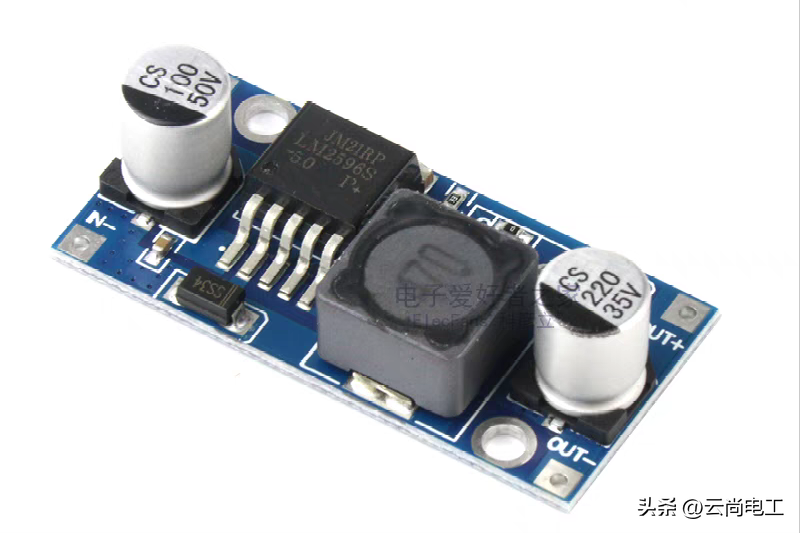

可以利用220/5v的手机充电器，5v电源适配器，或是LM2596降压模块等。
usb型降压模块
6、附件。

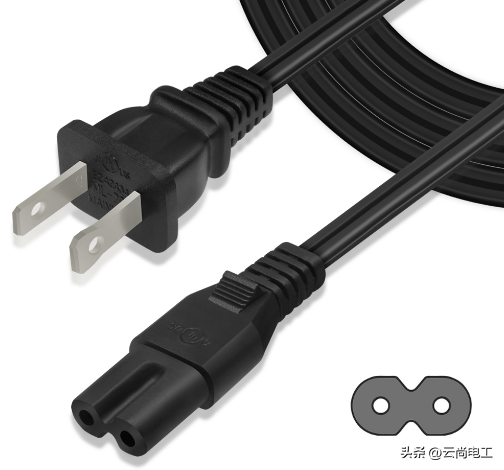

1）市电输入部分，有电源线（8字线，品字线），插座（8字或品字），开关，保险等。

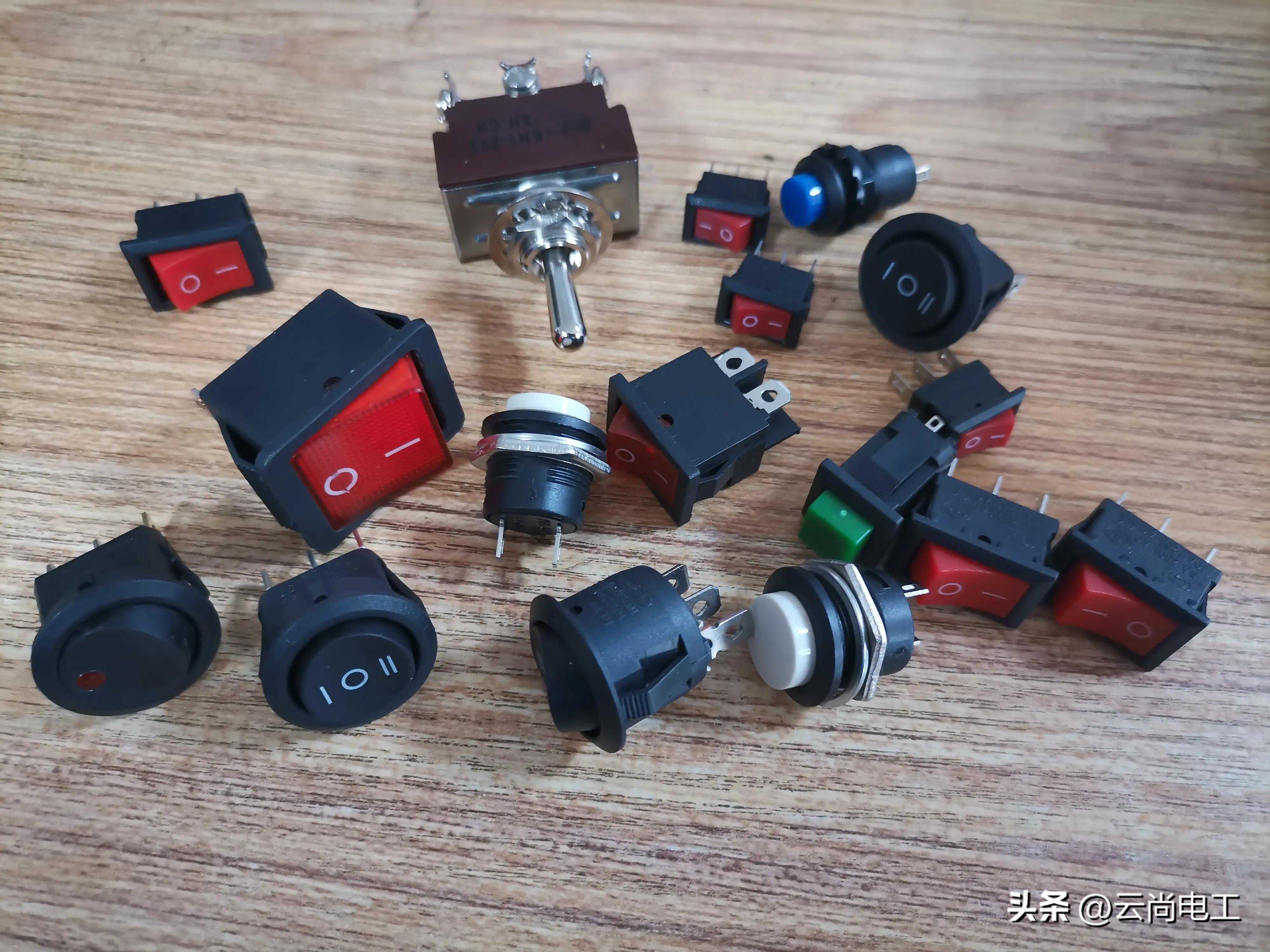

开关

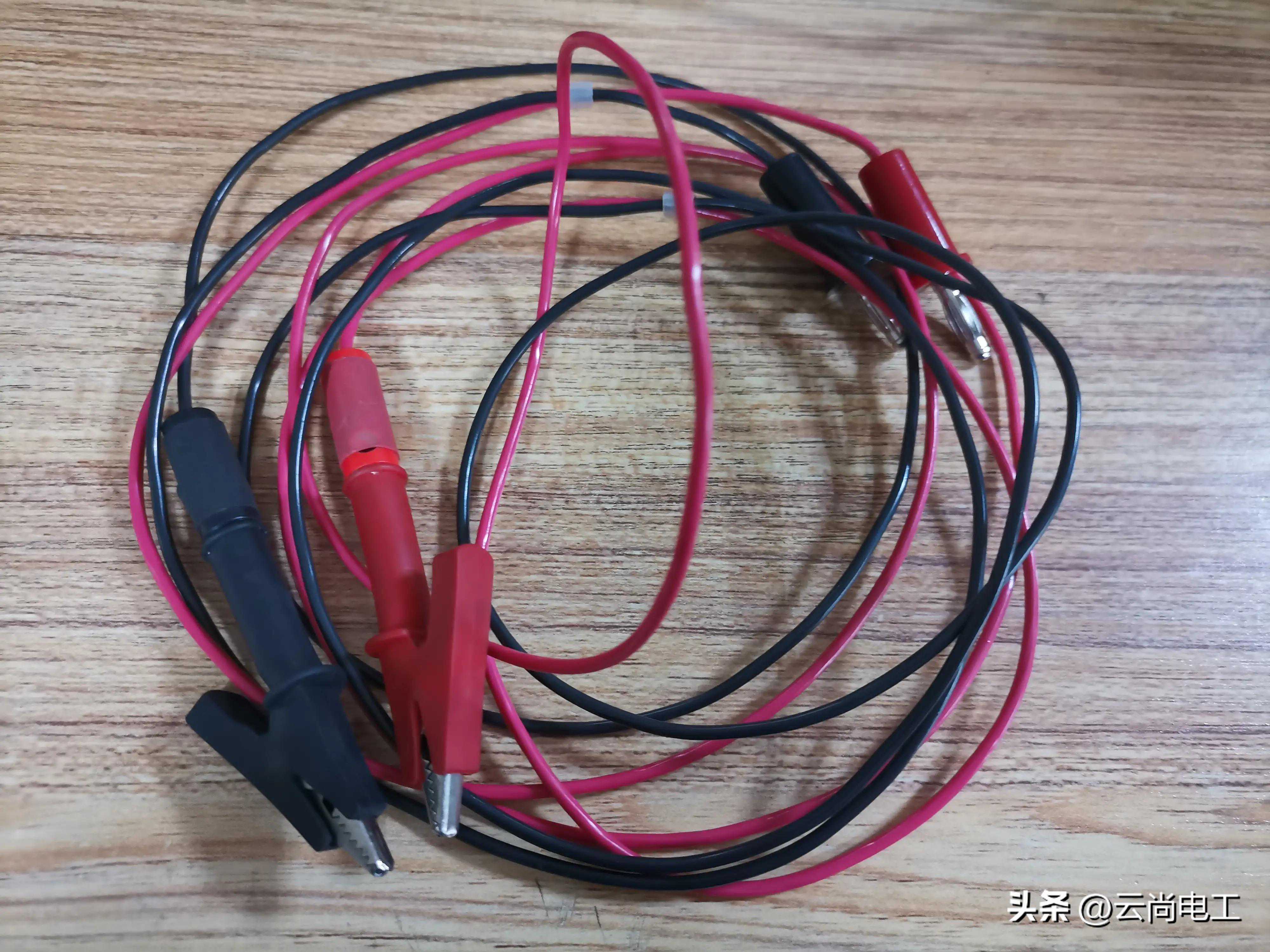

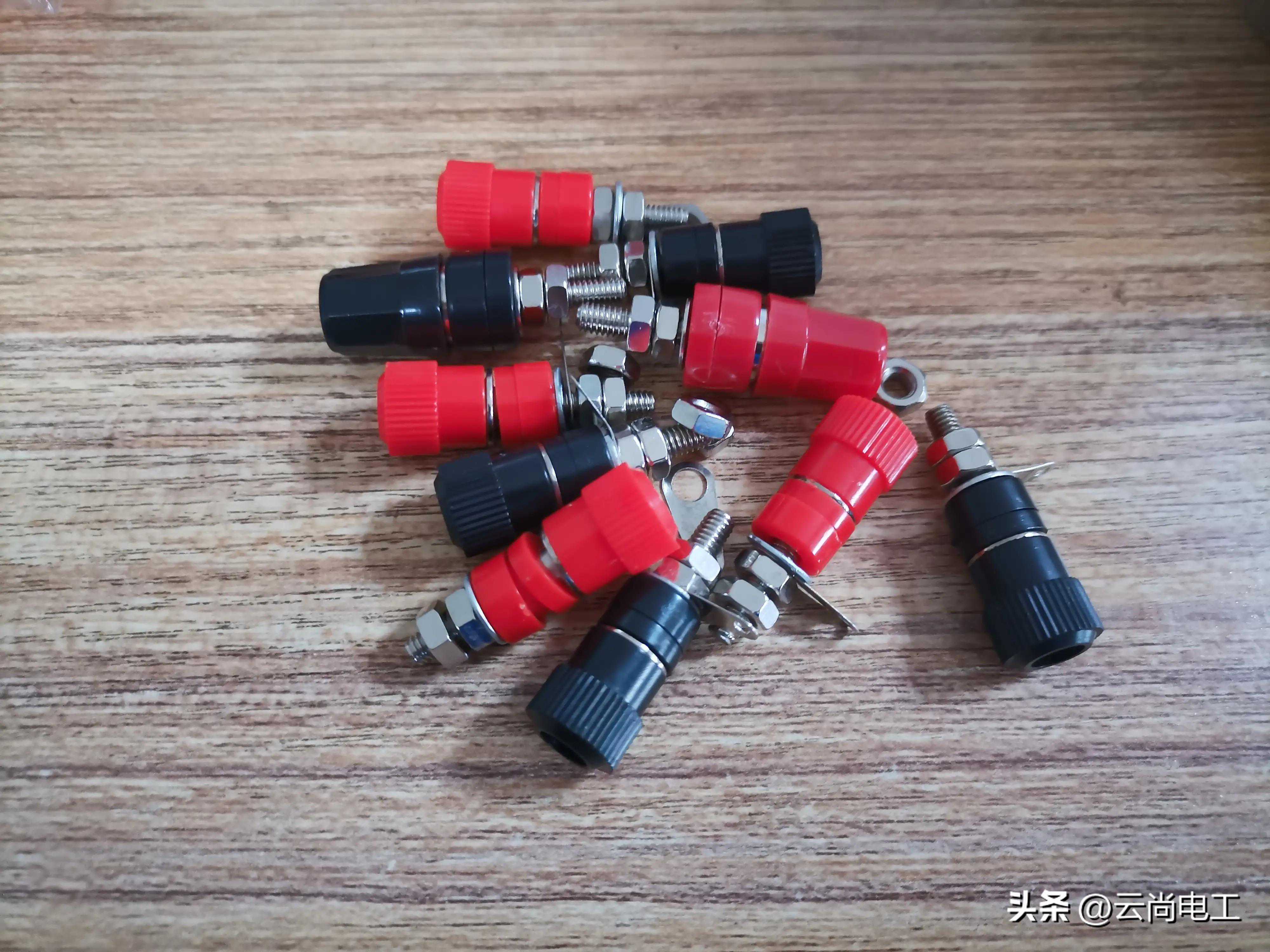

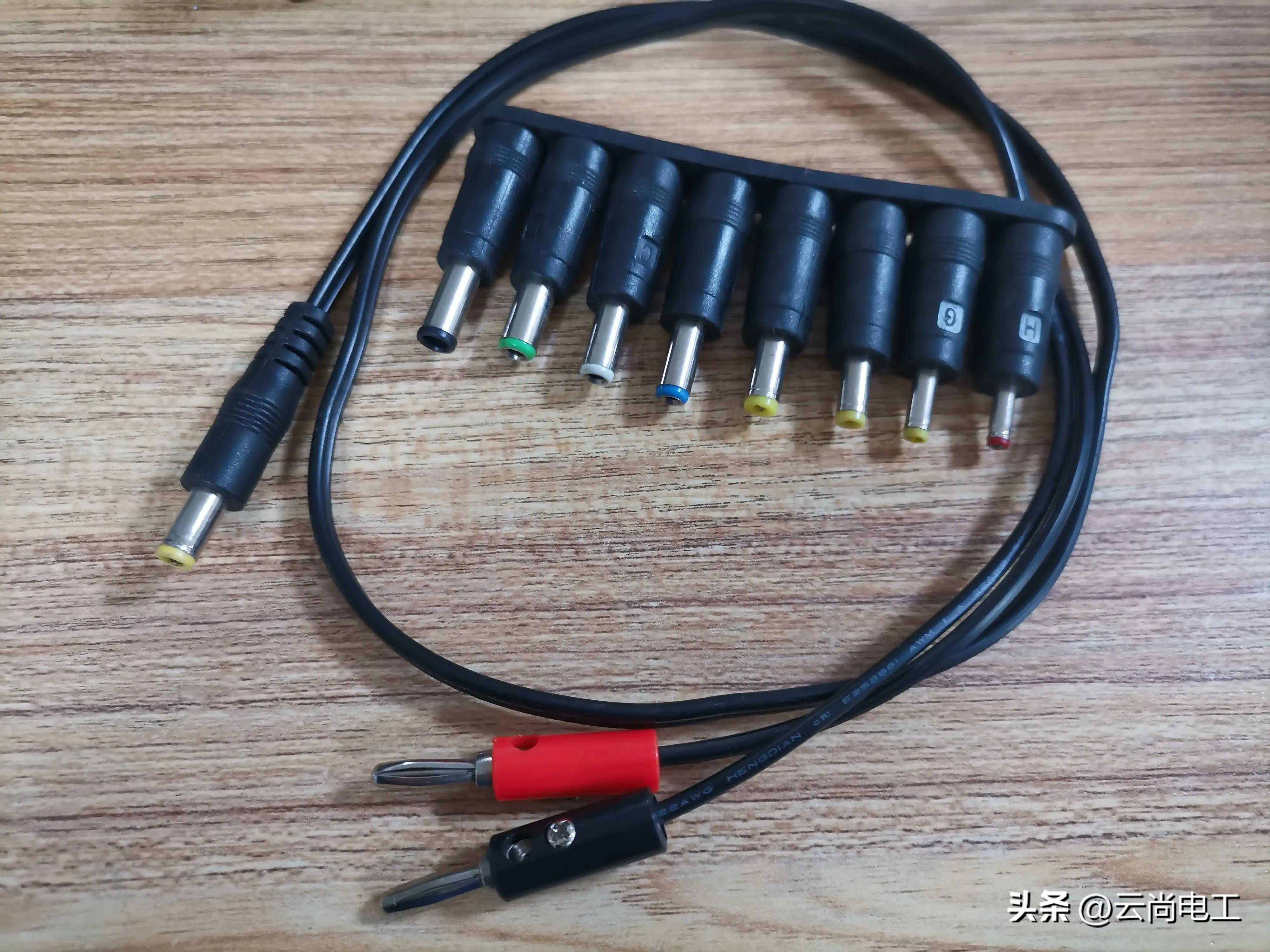

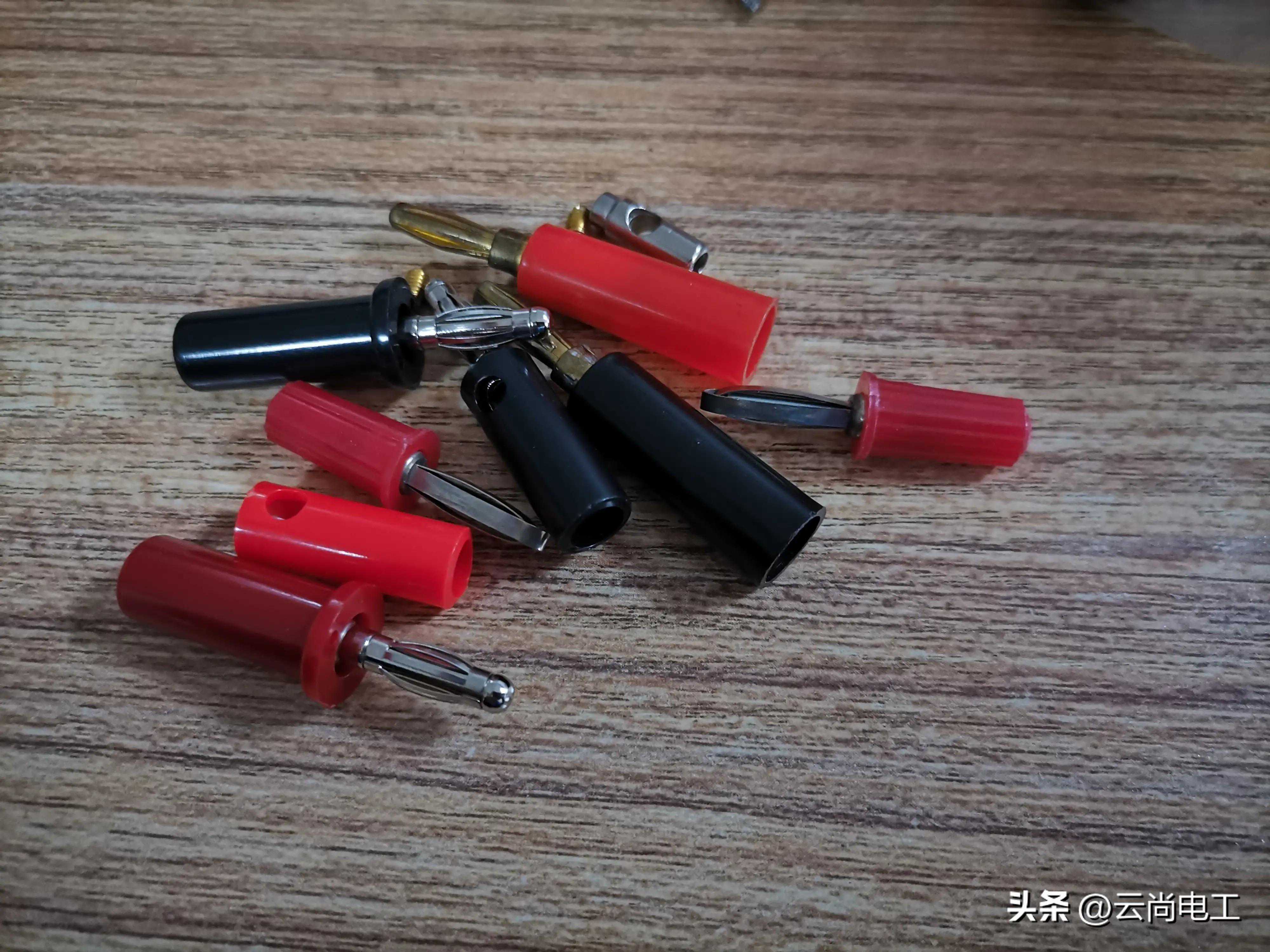

2）输出部分，有4mm香蕉插座、香蕉插头，输出线，鳄鱼夹，直流DC插头、转换头等。

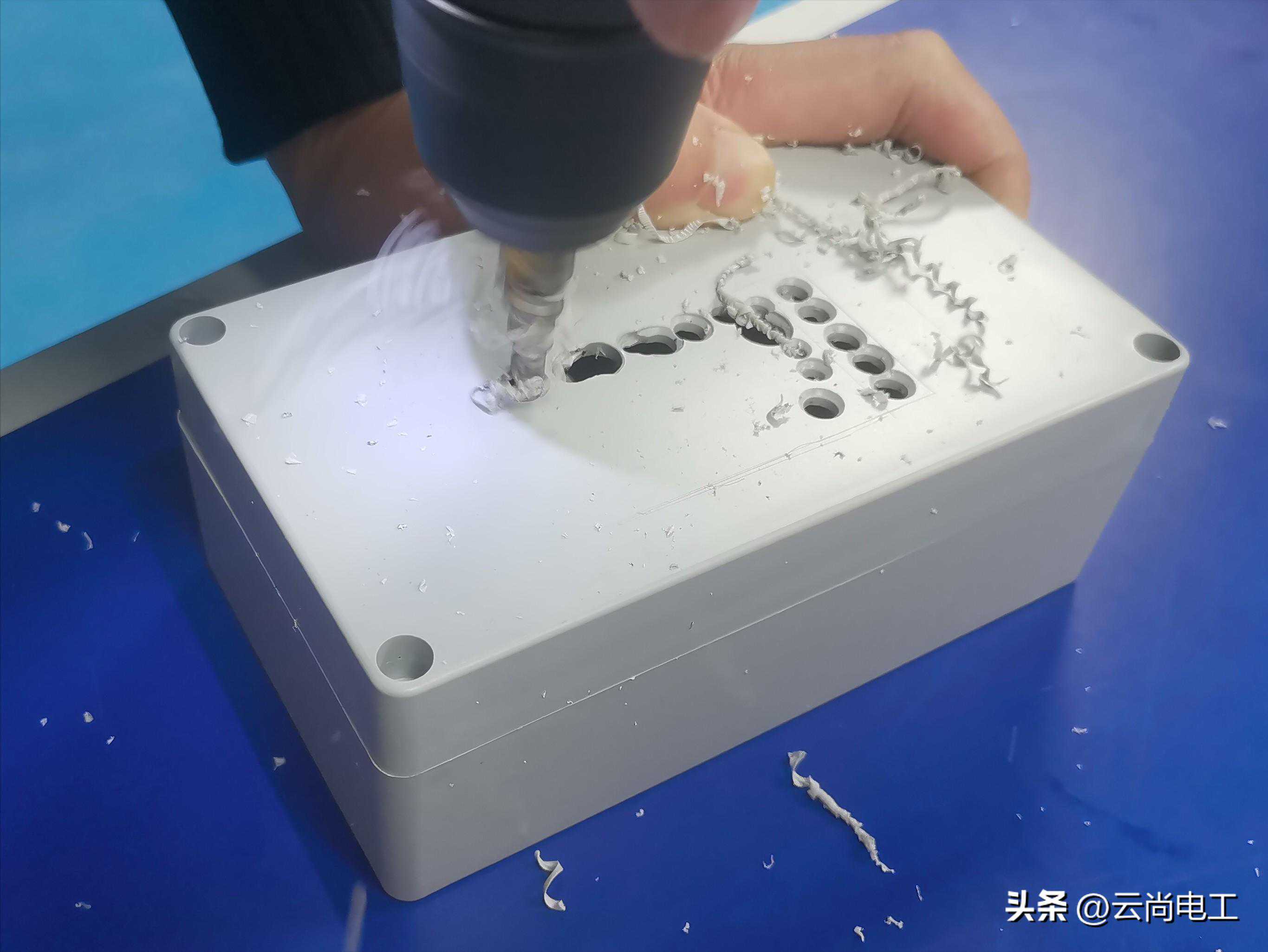

3）外壳，可以选择手上有的各种外壳，比如电脑电源壳，防水接线盒（塑料好开孔），废包装木盒塑料盒等。

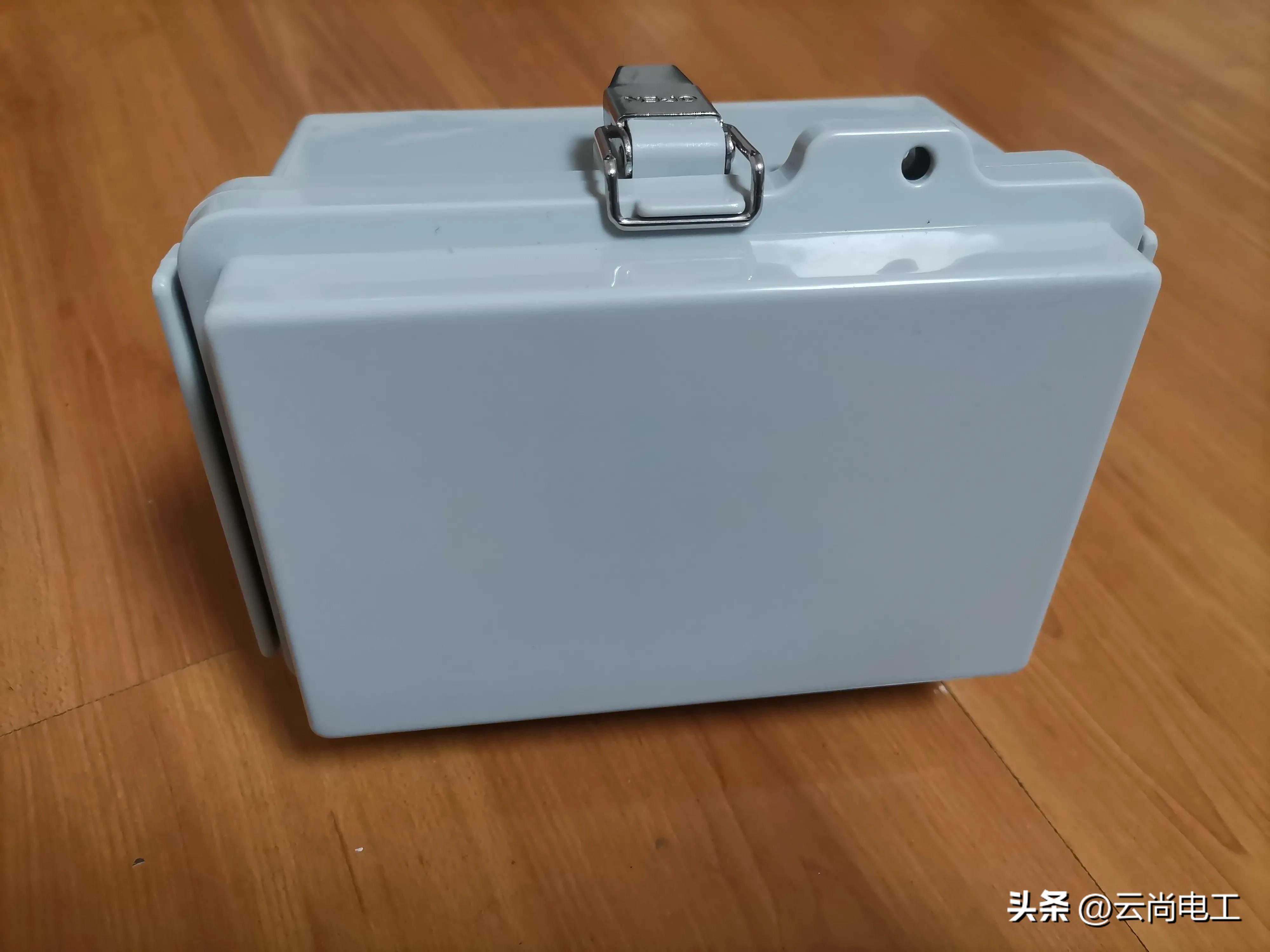

防水盒
防水盒
4）杂件：风扇（调压板散热），螺丝、尼龙柱(固定电路板），导线（优选硅胶线），热缩管，硅胶（固定器件）等。
轴流风扇
涡轮风扇

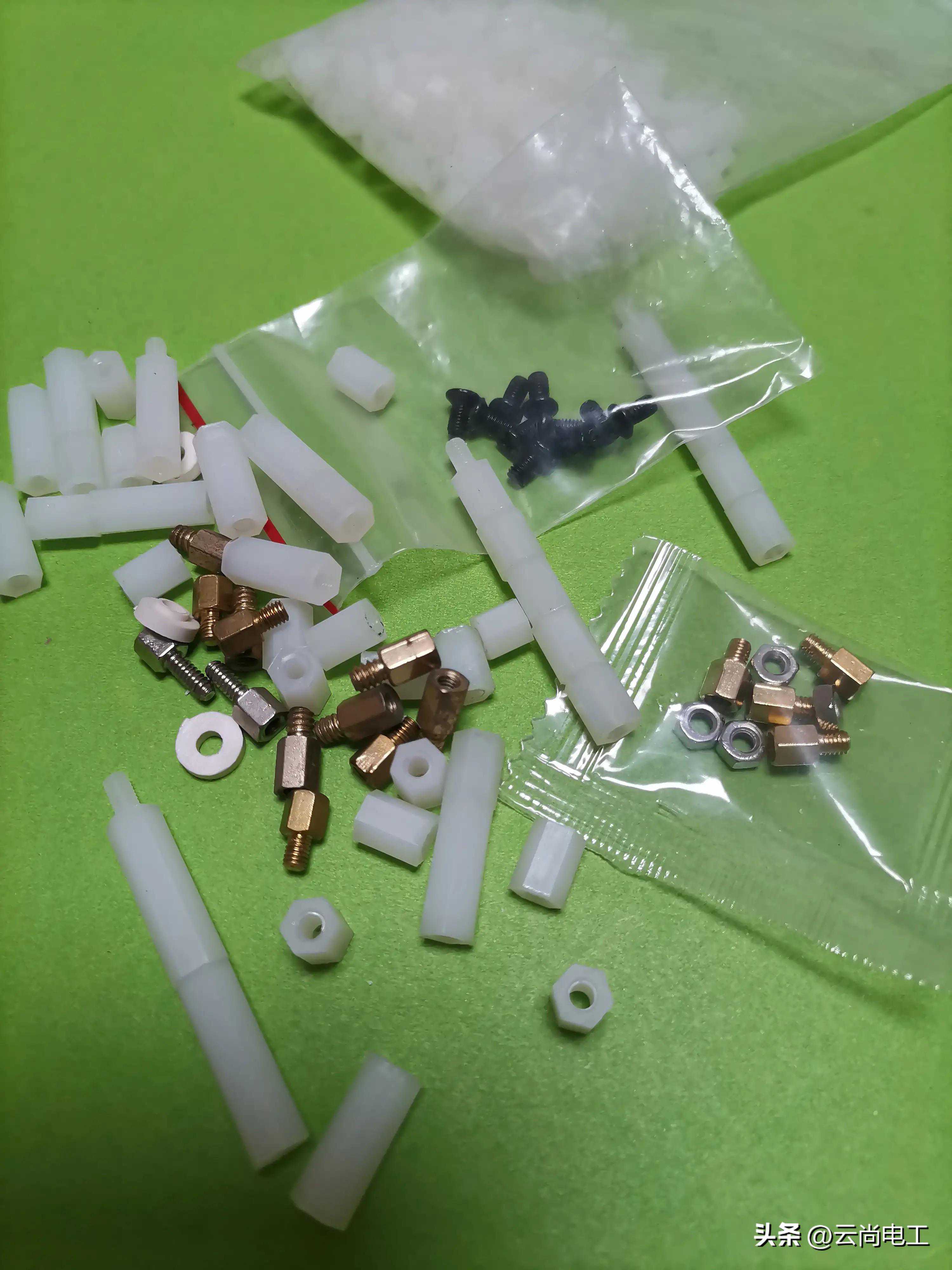

螺丝尼龙柱
热缩管

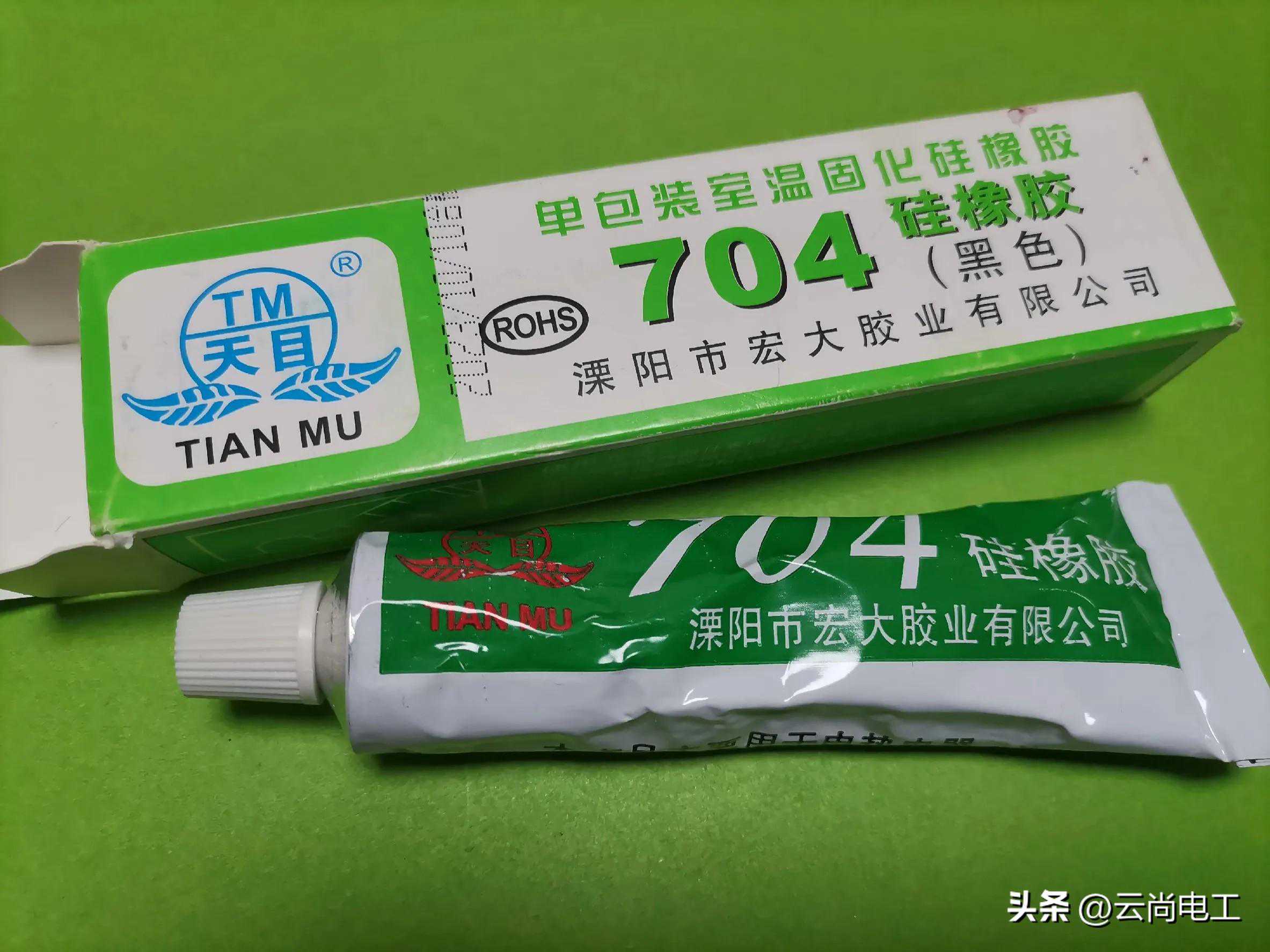

硅胶
四、一体式可调直流电源。

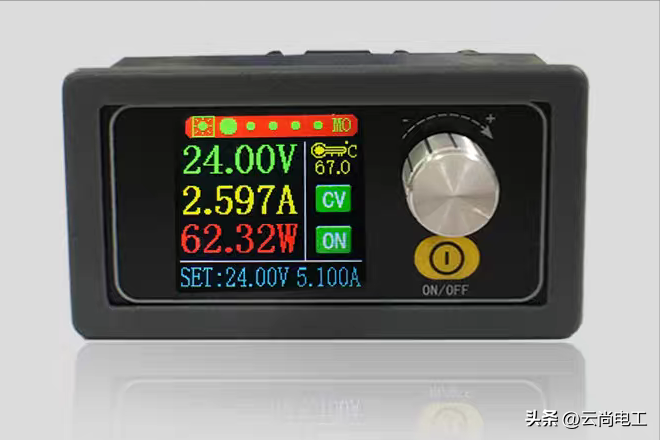

这种方案核心采用了一体可调模块，将分体式的可调电源模块、显示和调节电位器几个部分都整合在一起，和分体式相比，结构更加简单，功能更多，显示内容更丰富。
这种方案接线简单，很适合大家制作。
周边部分组成和分体式相同。
有了以上了解，相信大家知道要做个什么样的可调电源，也知道要准备哪些东西了吧。
比如根据手上已有的配件入手，比如基础动手能力差些，就做一体模块这种。
