无线远程监控管理系统方案
一、前言
随着造林事业的不断发展，林地面积、林业蓄积量逐年增加，防火工作是首要任务。森林火灾是世界性的林业重要灾害之一，年年都有一定数量的发生，造成森林资源的重大损失和全球性的环境污染。森林火灾具有突发性、灾害发生的随机性、短时间内能造成巨大损失的特点。因此一旦有火警发生，就必须以极快的速度采取扑救措施，扑救是否及时，决策是否得当，重要原因都取决于对林火行为的发现是否及时，分析是否准确合理，决策措施是否得当。为此国内外都在为预防、减少和控制森林火灾而努力。为了早日实现森林防火工作的规范化、科学化、信息化，贯彻“预防为主，积极扑救的方针”，真正做到早发现，早解决。
林区工程是由林区监控管理指挥中心系统、传输系统、摄像机和镜头系统、云台控制系统、电源系统和铁塔组成。林区监控管理指挥中心系统是整个系统的图像显示、图像录像控制中心，远程控制功能，向指挥调度人员提供全面的、清晰的、可操作的、可录制、可回放的现场实时图像。林区监控管理指挥中心系统还具有向上级林业局和省林业厅接口的功能。
二、电视监控在森林防火中的作用
1、电视监控以直观、真实、有效而被广泛应用在许多重点防范地区。电视监控能在森林发生火灾前及时发现火情，从而起到预防火灾的目的。
2、电视监控能在森林发生火灾时把现场的图像传回指挥中心，指挥中心通过电视监控的画面指挥调度救火，最大限度的能减小火灾造成的损失。
3、电视监控能真实记录火灾发生前救火过程中以及救火以后现场的真实情况，从而对火灾进行处理，提供有效真实的资料。
三、无线远程监控管理系统性能和特点
1、强大、完善的系统功能
我们硬盘录像机系统优选系统操作平台，保障运行稳定可靠。采用先进的压缩技术，图像质量清晰，存储空间小。强大的录像功能，监控录像不会出现丢帧现象，满足工控标准。支持本机回放,可用专用播放器(软件)实行异地回放，可内置数字矩阵，具有上电视墙的功能。
性能稳定、操作简单，系统界面采用模块化设计，可根据用户具体需求定制生成系统界面,具有极大的开放性,界面图标及按钮均可由用户自我定制（RS软件具有）。
数据存储管理独家采用磁盘预分配技术，数据硬盘长时间录制无磁盘碎片产生；从根本上解决了录影数据文件检索速度问题,由于采用专有磁盘预分配技术,彻底解决了录影数据文件的加密与防删除问题,极大提高了录影数据文件的安全性（RS软件具有）。
2、无线远程监控管理系统扩展性
本无线远程监控管理系统采用的我们硬盘录像机系统具有优秀的兼容性能，采用开放式平台设计，保护用户的每一分投资。为今后系统的扩充、延伸提供了可操作平台，可以轻易实现系统的升级、扩容，并且在设备升级换代时，不破坏原有的结构。
DVR主机与解码器相连接，在中心控制室就可以对前端的摄像头进行变倍、变焦以及自动光圈的控制。同时，通过网络分控端也可以实现对前端的摄相头进行变倍、变焦以及自动光圈的控制。
2.主机设备硬件构成：
工业控制主机：主系统工作平台,单机支持1-16路全实时系统。
网络通讯接口：具有远程网络通讯接口。
大容量硬盘：用于数据存储。
3.无线远程监控管理系统软件构成：
运行平台：中文ZKBROAD2000专业版.主系统软件包：小保安中文版本地主机版.网络系统软件包：网络版.采用著名工控机品牌，保证系统稳定可靠运行。已通过公安部质检中心检测认定。
4、无线远程监控管理系统主要功能
1.无线远程监控管理系统特性
4.1.1全自动管理
系统具有自动布防、监控时间表、录像时间表、分通道布防时间表、移动侦测报警、设备联动报警、主控端报警上传等功能。
4.1.2高度的安全性
无线远程监控管理系统具有分级管理权限,采用密码管理。每个操作者都拥有各自的权限范围：如监视及可监视路、录像操作、控制操作、回放操作、权限控制操作、人员控制操作等；图像资料加密压缩存储,安全可靠。系统操作和系统设置分离，有效防止使用人员误操作和错误设置；当系统重新进入时，将自动纠正所有错误和修正数据库。
4.1.3稳定性好，清晰度高
采用成熟、稳定并优化的压缩方式，回放分辨率为352×288，符合二级图象标准。
4.1.4录像、报警、控制一体化
4.1.5强大的网络功能
可通过电话网/局域网/国际互联网实现远程联网监控和报警。中心主机可对远端机进行参数修改，监看，下载所需图像资料；一旦报警，能自动向中心主机传送图像资料和报警信号。
4.1.6多重工作时间表
用户可根据自行需要设定监视时间表、录像时间表、布防时间表，可设置多个时间段，并在不同的时间段设定不同的录像方式。
4.1.7存储方便
采用机内硬盘存储录像资料可自动循环覆盖，高压缩比。
2.无线远程监控管理系统功能
2.2实时监听功能系统可直接监听现场声音。
2.3可调整影像参数在录影当中可以调整输入信号的参数，例如：亮度，对比，饱和度、色调和音量等。
2.6预警录像在报警录像时，当报警触发时，系统将从报警前(可调)的图象记取资料。
2.8预约录像与无人职守提供自动预约录影功能，亦即可以根据节假日、作息时间对每个摄象机分别设定开始与结束录影的时间，当到达设定的时间系统即自动开始录影，到达结束时间则自动停止录影，使用者可以设定每日执行，每周执行或每月执行，并可同时设定多个录影行程。配合系统独有的自动开、关机等功能，真正实现无人职守。
2.10可以对摄影机命名可以对每一个镜头独立命名并显示在画面上，可依实际状况选择字体颜色。拍照提供监视、录像、回放时拍照及打印功能。
2.11可调整录影时间长度当录影时，每个镜头皆会有独立的档案。可以调整每个录影档案的录影时间，每个档案的录影时间。
2.13多样化取证使用者可以将远方之录影档直接透过PSTNInternet,LAN而取回，也可将录影资料片段化通过软盘转存，另可将资料直接转为VCD光盘或录像带。
2.14无线远程监控管理系统扩容系统增加容量或扩展功能时无须更换主机，只需直接增加系统模块，系统自动辩识。
3、网络传输系统介绍
监控管理系统
四、实现功能：
1、无线远程监控管理系统的组成：电视监控系统由采集前端，传输端和显示端三部分组成。
（1）、采集前端：采集前端由摄像机、镜头、云台、防雨罩和电源等构成。摄像机能将光信号变成电信号，图像的清晰程度主要取决于摄像机的分辨率，分辨率越高，图像越清晰；摄像机的照度越低，夜晚观察的图像越清晰。云台能带动摄像机和镜头355℃右转动，60℃上下转动，从而可起到全方位观察图像的目的。
防护罩起到对摄像机和镜头的保护作用。它冬天有加热，夏天有风扇，雨天有雨刷。
（2）、室外电源：监控点最好选到有电源的地方，若没有电源，可采用太阳能电池供电，太阳能电池能支持前端采集正常运行。
（3）、传输系统：采集系统将光信号变成电信号以后，由传输系统将电信号传输到监控中心。传输分为电缆传输，无线传输和光缆传输。
电缆传输损耗大且架设不方便，不能采用。
光纤传输当然损耗小，但架设不方便，且造价高。
无线传输架设方便，移动灵活且造价低。
a图像传输
图像传输利用L波段（1000—1800MHZ），采用FM方式，可
传输一路彩色图像，图像传输系统由发射端和接收端组成。
发射端有发射机，发射天线以及联接电缆组成。
接收端有天线、滤波放大器、接收机等组成。
b指令控制传输
云台、镜头等动作，可由监控中心控制，控制指令利用150M、230M、350M或450M等频率，采用FM-FSK方式。系统可带256个指令接收机，且频率可调。
（4）、显示端
四、无线远程监控管理系统的设计思想与依据：
1、在林区各消防瞭望塔制高点架设红外低照度全天候摄像机各一台，覆盖半径5公里，观测方圆10平方公里森林火情。对初发火情，做到及时发现、及时救护。使火灾隐患消亡在萌芽状态。
2、从消防瞭望塔至消防监控中心可传输30公里，如需距离更远或有遮挡可使用中继设备以满足传输要求。森林防火消防中心可对火情及现场情况进行实时观察，以便及时了解现场情况协调调度指挥。
3、各监控点直接采用开路微波方式将图像传输到森林防火消防中心，中心可通过无线指令遥控系统对前端设备进行长焦、短焦控制。对云台进行上下、左右控制。
4、森林防火管理中心能实时监控林区火情实况。
5、根据实际地形可在实际施工过程中考虑是否需预留或使用中继设备。中继设备起到对图像转发功能。适用于遮挡较严重的监控点。
6、森林防火管理中心能记录火情发生、发展和消灭的整个过程，对以后的火情的预防、治理提供真实有效的直观资料。
7、中心设硬解码硬盘录像机一台，满足一幅画面同时观看多幅画面的需要，配有大于120G的硬盘。具有报警连动及人工录像网络传输功能。
五、设计依据
《工业电视工程设计规范》GBJ115－87
《中华人民共和国安全行业标准》GA／T75－97
《彩色电视图像质量主观评价方法》GB7401-87
《安全防范工程费用概预算编制办法》GA/T70-94
《安全防范工程程序与要求》GA/T75-94
六、设计思想
先进性：采用目前国内监控领域较为先进的数字硬盘录像技术，以其集成画面多，录像、报警、智能控制、多硬盘大容量，录像速度快，其性能可靠；高清晰、高画质，连续实时成为市场主流。
可靠性：系统采用双系统备份方式进行工作，使系统可靠性大大增强。
扩容性：系统总输入信号为16路，为以后扩容留有足够容量。
实用性：其计算机操作人机界面友好操作简便（通过鼠标完成），矩阵切换控制通过摇杆按键进行画面切换及云台镜头控制。一般人员通过简单培训即可完成操作，维护简便。

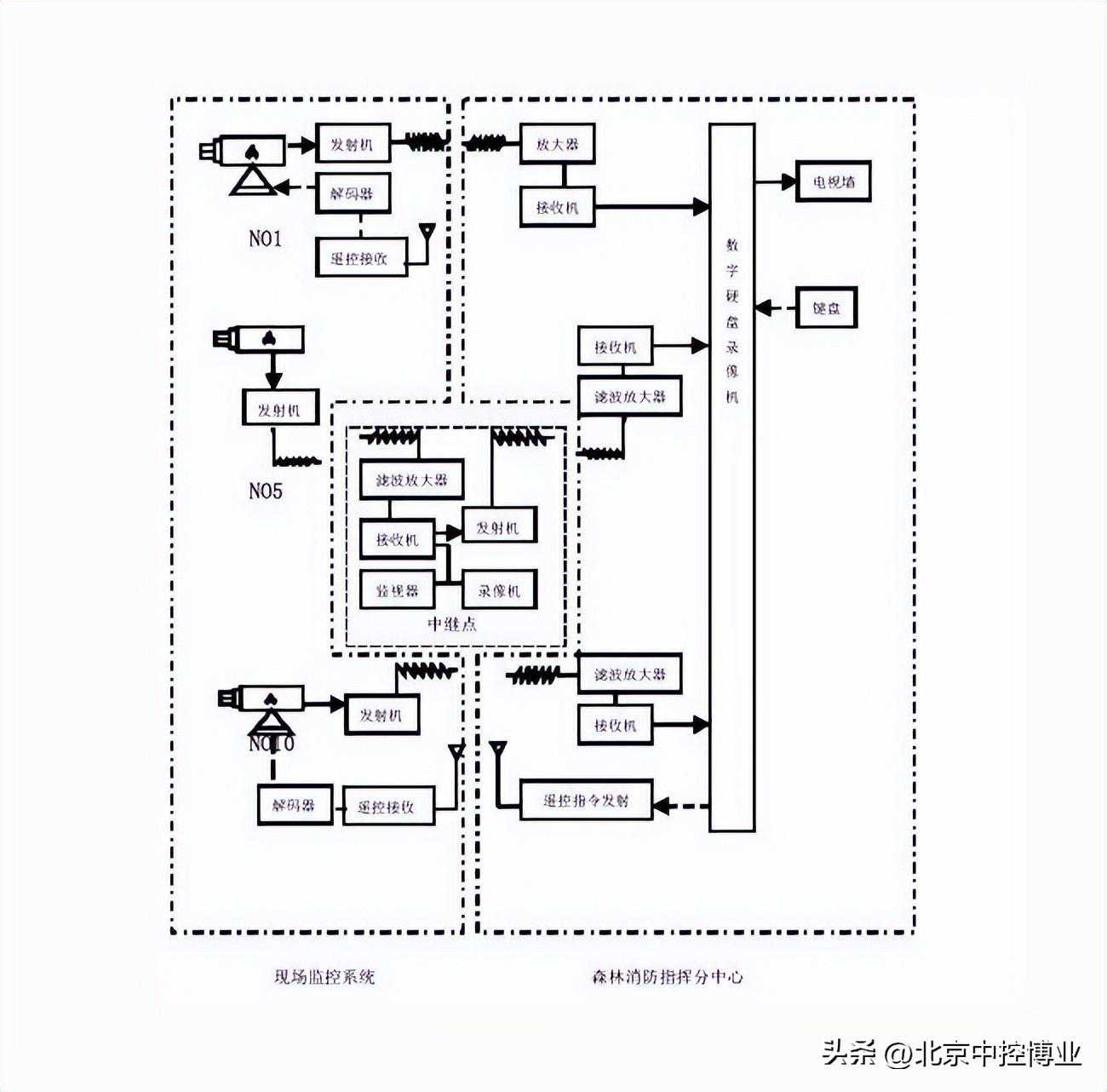

七、无线远程监控管理系统原理结构框图
监控管理系统

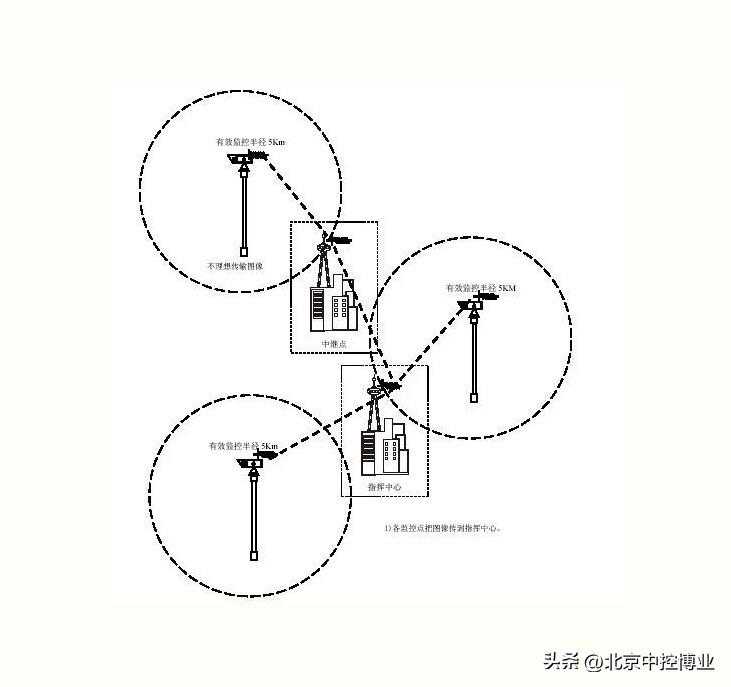

无线远程监控管理系统网络原理结构框图：
监控系统
八、设备清单与报价
序号设备名称设备型号产地单价数量总价
01摄像机
02镜头
03云台
04防护罩
05微波图像传输系统
06232转485转换模块
07微波图像中继器
08硬盘录像
09网络端上电视墙
10监视器
11电视墙
12操作台
13电缆
14辅料
15税金
16工程费
总计
九、售后服务，技术支持
1、技术支持：
1)我公司向用户提供随机说明书以及操作手册、验收测试文件以及相关图表，供用户确认其所提供产品的技术性能。
2)设备安装期间，我公司为用户提供现场培训，指导用户进行实际操作，以及系统的调试，常见故障的排除方法。
3)用户应保证对整个系统的正常运行提供必要的后勤保障。
4)我公司保证，所提供的系统在今后有任何可靠性改进，将为用户免费修改。而且在今后利用新技术从软件方面有任何性能和功能的改进以及产品革新，我公司将免费提供软件，并以优惠价格用户提供硬件。
2、售后服务
1)我公司保证对系统实行“一年保修，终身维护”。保修期为12个月，时间自双方签署最终移交协议之日起计算。
2)系统无论出现何种故障，我公司的相关技术人员将在收到故障通知后，48小时内到现场，负责排除故障。
3)在保修期内我公司将定期向用户询问、检查系统的运行情况，及时处理用户在运行中出现的问题。
4)在保修期内，对于系统发生的任何问题，我公司保证将负责排除。如设备属非人为操作不当造成的损坏，我公司予以免费更换。如因操作不当造成设备损坏，我公司仅收取设备成本费。
5)保修期满后，对于系统发生的任何问题，我公司将提供技术支持，或派遣工程技术人员到达现场排除，收取更换设备的成本费。
十、售后服务
本公司产品一年保修，终身维护的质量保证。一年之内产品有任何质量问题
我公司都可免费维修，终身维护只收取成本。
