万能拉力机是什么样基本结构？一分钟看懂

随着现代工业化不断的发展和科学的进步不断的开发满足现代工业的新材料和工艺。如何去运用这些新材料和新工艺；如何判断材料的力学性能；如何运用这些材料生产的产品的结构性能，这些都需要知道这些新材料各自的属性，而如何得这些材料的属性就需要专业的设备去测量。于是对材料力学特性测量的万能拉力机就此产生。对于万能拉力机的来说，懂的人并不多，所以不管是新手用手，未上车准备采购的小白，还是迈入老司机行业的老手，了解万能拉力机基本结构，对大家在购买、维护保养万能拉力机方面都会有所帮助。下面【科准测控】工程师蒋伟豪给大家详细讲解一下万能拉力机的基本结构：

测量模块主要的测量是实验中的位移和拉力的大小。测量位移的大小是通过试验机中的精密丝杠，力的大小是通过拉力传感器来进行测量。

软件模块主要是设计人机交互界面，万能拉力机通过计算机发出指令控制试验机的运作。试验机对材料试样所测量得的位移和力值在计算机人机界面中显示出来，可以在界面设计中让数据表格化和图像化。界面的简洁和容易操作是会越来越重要。在软件模块中还需要在试验完成后的数据处理，所以实验数据管理是软件模块必备的。实验数据管理软件是为了方便实验员在试验时所产生的数据保存，还有就是为了后来对数据的随时调取使用。

万能拉力机

硬件模块包括伺服驱动模块==通信模块==电源模块==电机。

直流电机缺点-寿命短：

伺服电机优势-寿命长，高速状态下能保持恒定转矩：

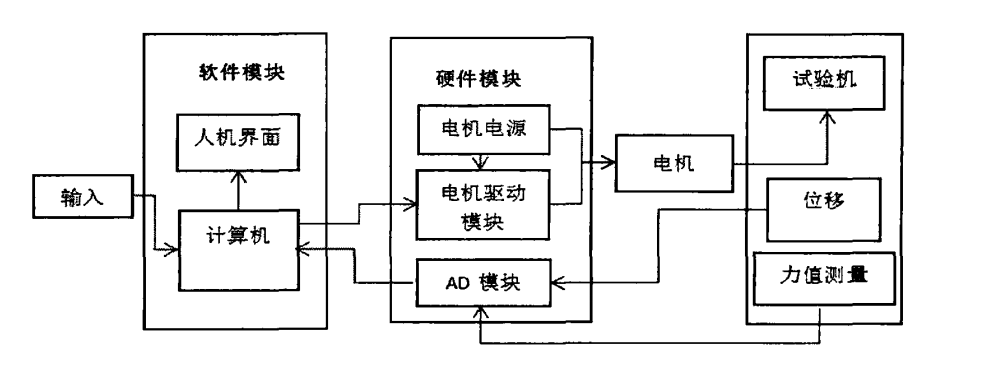

万能拉力机基本结构

伺服电机因为将旧式电机中励磁绕组被永磁铁代替所以叫永磁电机。又因为没有电刷叫做无刷电机，无刷电机的精度取决于电机内部的编码器的线数。伺服电机其内部与旧式的直流电机内部的结构上都是由定子和转子两部分构成。旋转变压器中的定子与伺服电机中定子结构相同，定子中都含有激磁绕组和控制绕组并且两绕组正交。一个是励磁绕组Rf，它始终接在交流电压Uf上；另一组是控制绕组L，链接控制信号电压Uc，所以交流伺服电机又称两个伺服电动机。
