今天要建的设备需要缠绕伴热管，开始觉得很简单，就用螺旋线和平面曲线组合在一起就行了，但后来发现用这种办法有些复杂，因为伴热管要躲开一些管口。后来决定用曲面上的样条曲线来实现。这个比第一种方法要简单很多。
图1、图2、图3说明伴热管的结构
图1
为了躲开管口，伴热管需要往下拐，这个用螺旋线就很难实现。
图2
管子从壳体表面拐出来的地方是个弯管，这里曲线也很复杂。
图3
下面展示用曲面上的样条曲线命令实现的方法

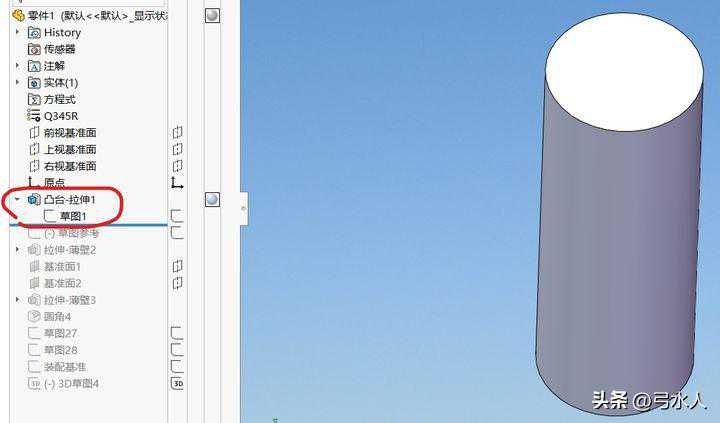

第一步：建一个伴热管缠绕的曲面，曲面外径就是伴热管中心线在底面投影圆的直径。
图4
第二步：建连接法兰的直管段及伴热管拐出来的弯管所在曲面，为了保证法兰中心面在一个平面，这个拉伸实体厚度为0.001，也就是说上下两个法兰在水平方向相差0.001.这个在图纸标注时不影响尺寸。因为管子在上下管之间穿过，所以要建上下两个拉伸实体。
图5
第三步：倒角，就是建立管子从壳体拐出来时所需弯管所在曲面。
图6

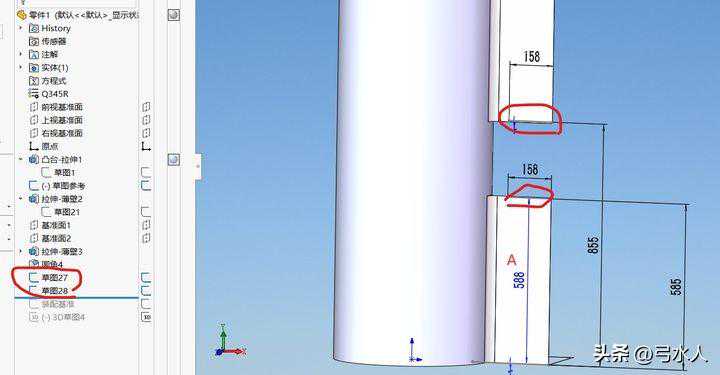

第四步：建连接法兰的直管段的直线，下面直线建在A面，上面直线建在对面。
图7
第五步：建缠绕筒体的曲线，为了知道伴热管应该避开哪些管口，可以把这个伴热管零件装配到壳体内，在壳体内进行操作。

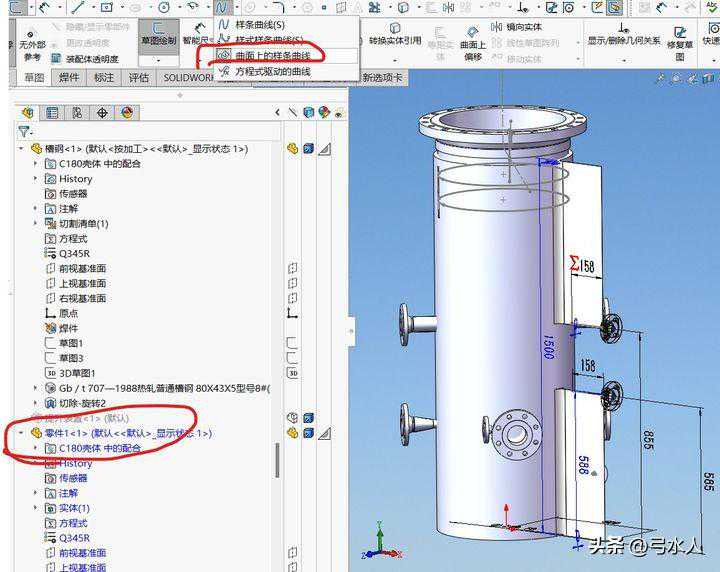

图8：让伴热管处于编辑状态，选择“曲面上的样条曲线”
图8
图9

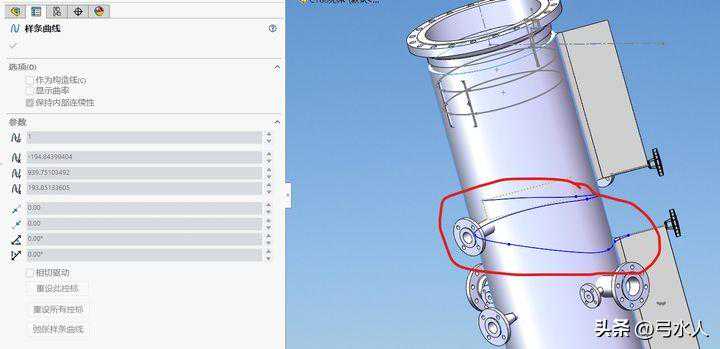

图9：从下面直管处出发，沿着壳体画样条线，最后在上面直管处结束。
图10

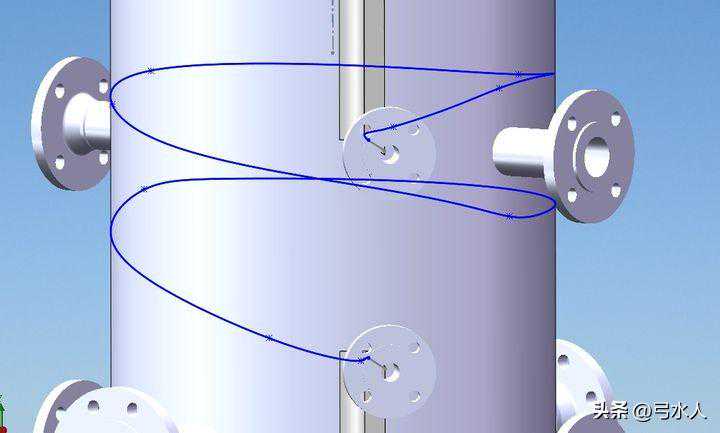

图10：缠绕曲线完成的样子，其实是一个3D草图。
第六步：回到伴热管零件把缠绕样条线和直线组合在一起
图11

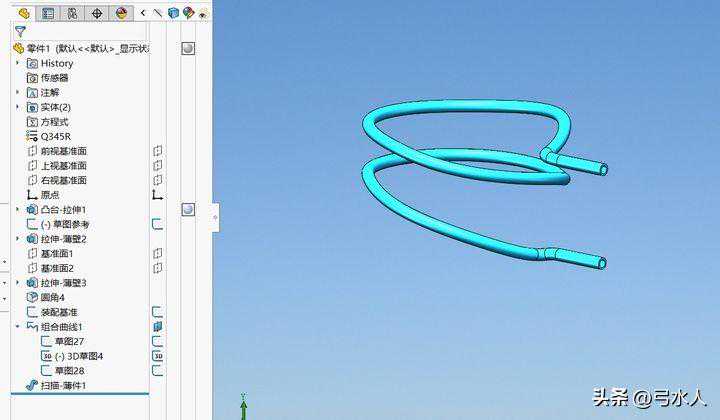

第七步：扫描命令建管，合并结果不勾选，后面需要把辅助曲面隐藏掉。这里我还没有研究明白怎么把上面建好的曲线和辅助曲面独立开来，现在只好把辅助曲面隐藏不显示。如果有办法独立开，就可以把辅助曲面删除了。
图12
图13：隐藏辅助曲面后的效果。
图13
伴热管建好后，后面就是装配的工作了。
我目前建伴热管的方法，也许是最笨的办法，但我只会这样建。后面如果发现有更好的方法，再记下来。
