机组安装“三分设计，七分安装”，空调机组的安装是空调工程中重要的环节之一。空调安装质量的好坏直接影响到日后的使用效果和运行寿命。只有经过良好的安装，空调机组才能发挥出优良的制冷效果，低故障率以及较长的使用寿命。
1、机组接收在接收机组时，请检查机组的规格型号及所带配件是否与装箱单一致，机组的外观和内部部件是否损坏。如发现异常，请立即以书面方式通知货运公司。
拆开包装前，尽可能将机组搬运到安装位置附近；
拆木包装时用专用撬杠及起钉锤，避免野蛮作业，塑料包装应顺接口割开，以免划伤机柜门；
始终保持设备竖直状态，请勿露天放置；
尽可能使用叉车运输设备。
2、安装注意事项室外机高于室内机安装时，高度方向落差不得超过20m；
室外机低于室内机安装时，高度方向落差不得超过5m；
室内外机单程最大等效长度为50m，如果长度＞30m，安装事宜请咨询厂家；
由于弯头等管道连接件会产生压力降，影响机组的效率，应尽量避免采用.
3、机组外形尺寸室内机
型号
长（L)
宽（D)
高（I）
EC50-DCA
2150mm
870mm
1960mm

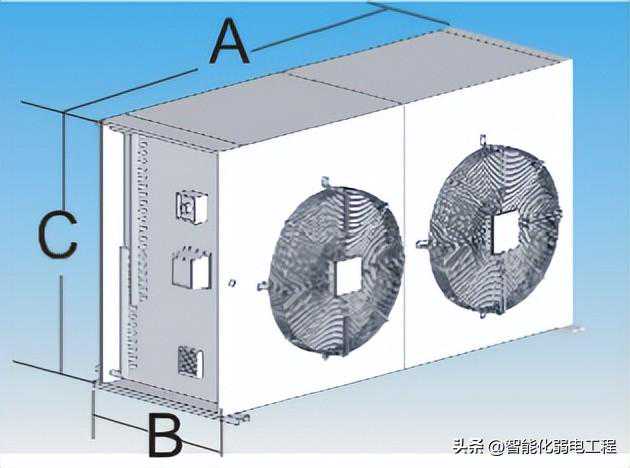

室外机
型号
长（A)
宽（B)
高（C）
ECA033
1185mm
400mm
955mm
4、安装室内机4.1场地选择空调房间应尽量减少窗户的数量，已有的窗面应保持良好密封和至少双层玻璃隔离，做好防潮保温工作；
在送风方向所有电缆和管道合理布置，所有在抗静电地板下的电缆和管道应尽可能与送风方向平行，以减少送风阻力保证风量；
尽量选择宽敞的空间作为室内机的安装场地，在机组的送风口和回风处不得有任何障碍物，以保证通风顺畅。
4.2安装要求安装时首先要注意地面的水平度和地面的光洁度；
所有机组全正面维护，因此正面要预留至少700mm的操作空间；
机组为上送风时，考虑到下侧有制冷管道，水路管道和电源配线需要安装，空调机组下面应放置一机架不低于150mm；
空调机为下送风时，机架高度应不低于300mm；以保证管道安装空间和通风顺畅；
空调器为带风帽时，可以调节风帽的出风隔栅，以调整气流方向。
重要提示：采用后曲叶片离心风机的机组，安装平面必须水平，否则离心风机可能工作异常！

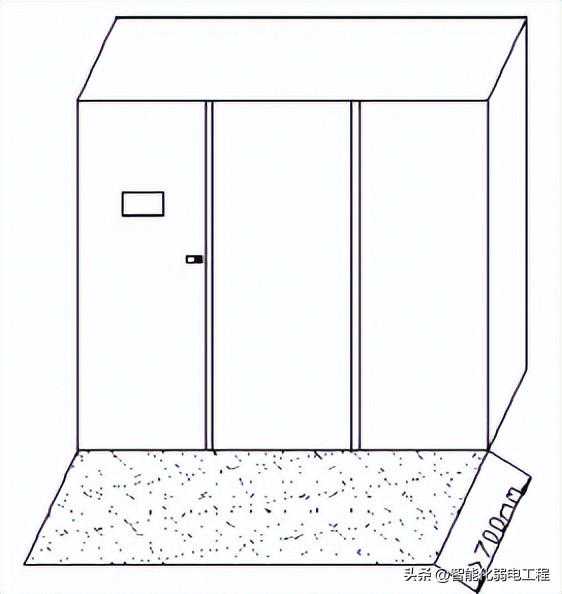

操作空间图
在机组拆箱搬运前机架应安放就位，要认真核对机架高度尺寸、位置尺寸是否符合设计要求；
机架材料宜用角铁及槽钢（60×60×3mm），以保证安装强度，并在机架上涂上防锈漆或镀锌处理以防止生锈；
机架的高度一般在150～600mm。如装有活动地板，应以活动地板支架的高度而定；
机架必须水平固定在平整的地面，以免机组因机架不水平发生倾斜，致使机组的门板关不严，运转噪音加大；
机组与机架间需放置5～10毫米厚的橡胶防震垫，并用螺栓紧固，以减少机组运行时产生震动及噪声；
下出风机型机架应装有导风板，以保证送风顺畅，还可避免送风时损坏地板下的保温材料。
表6：室内机机架高度表
机组类型
机架高度H
上出风机型
≥200mm
下出风机型
≥350mm

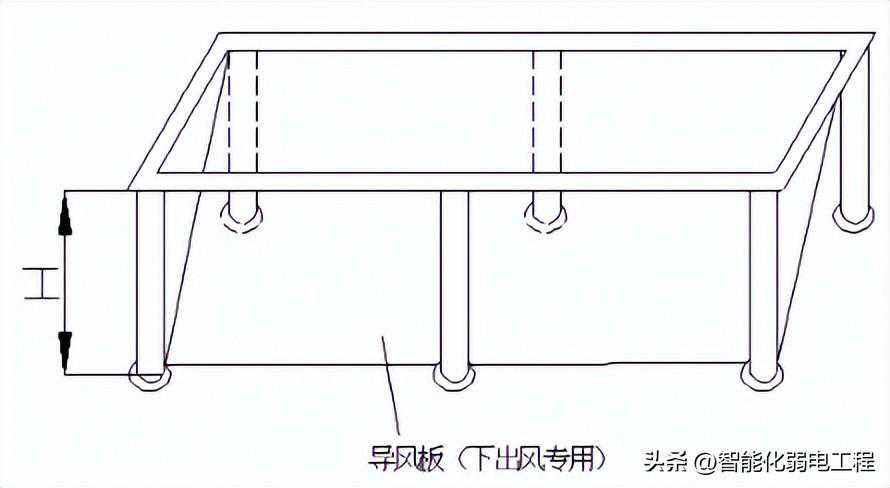

机架结构示意图
安装在通风良好、没有太阳光直射的地方，以提高换热效果；
安装在场地较为空旷、灰尘较少的地方，方便安装和维护，保证换热效果；
安装在人和动物不易接触到的地方，以防烫伤、割伤；
机组属贵重物体，请注意做好防盗措施。
5.2安装要求室外机安装方式灵活，可根据场地特点选择立式安装或卧式安装；
安装出风口正前方4m及后方0.7m内不应有遮挡物，以保证通风顺畅；
安装位置应留有至少1m的维护空间，以方便机组检修需要；
室外机并排安装时，机组之间应留有至少1m的距离，否则会影响换热效果。
表7：立式安装尺寸要求
参数
尺寸要求
L0
≥0.7m
L
≥4m

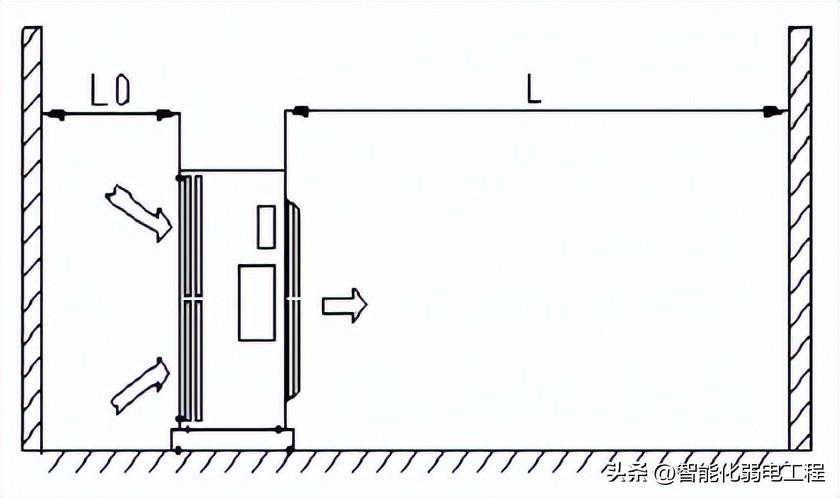

室外机立式安装图
表8：卧式安装尺寸要求
参数
尺寸要求
H0
≥0.7m
H
≥4m
D0
≥1m
D
≥1m

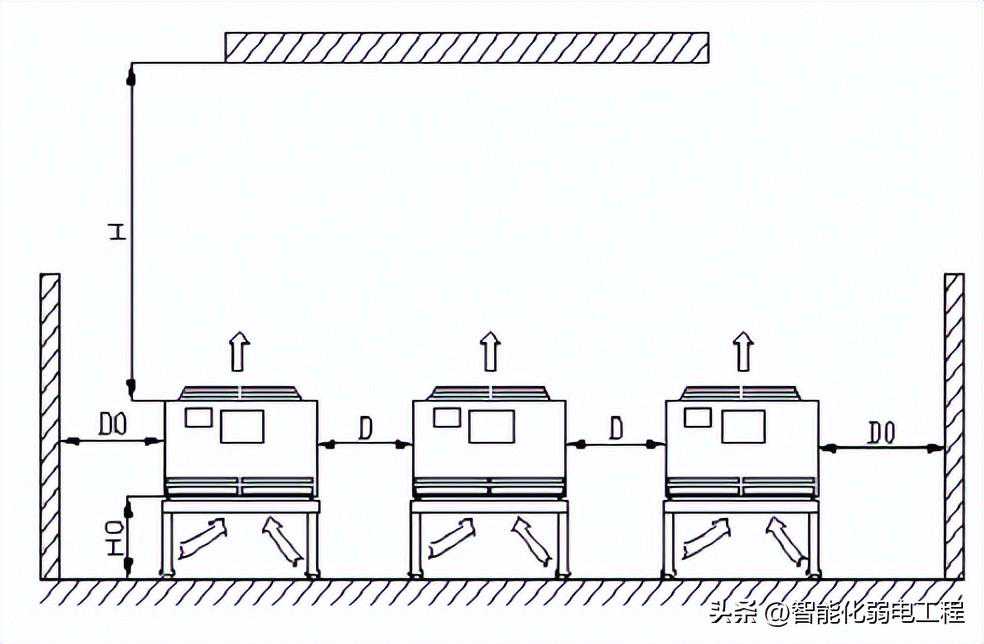

室外机卧式安装图
安装在天台上的室外机，如天台上有防水层，需要在防水层上做好水泥墩，机架通过螺栓固定在水泥墩上，以保护天台上的防水层，防止漏水；
室外机和机架应用螺栓牢靠固定，并采取减振和减噪措施；
下雪的地方应装上防雪护盖；
6、制冷系统连接6.1管路布置排气管和液管应布置在没有太阳光直射的地方，并需要套上保温管；
铜管的安装要求整齐、横平竖直并且固定良好；
室外机高于室内机安装时，气管在垂直方向每升高6m应设一”S”型存油弯；
处于水平位置的气管安装时应向冷凝器方向倾斜（倾斜度1/100），以防机组停机后油液和已冷凝的冷媒倒流到压缩机中；
室外机立式安装时，必须保证气管在上面，液管在下面；
管道穿过墙体安装，穿墙洞应做好密封处理；
所有制冷管道必须采用标准制冷专用紫铜管连接

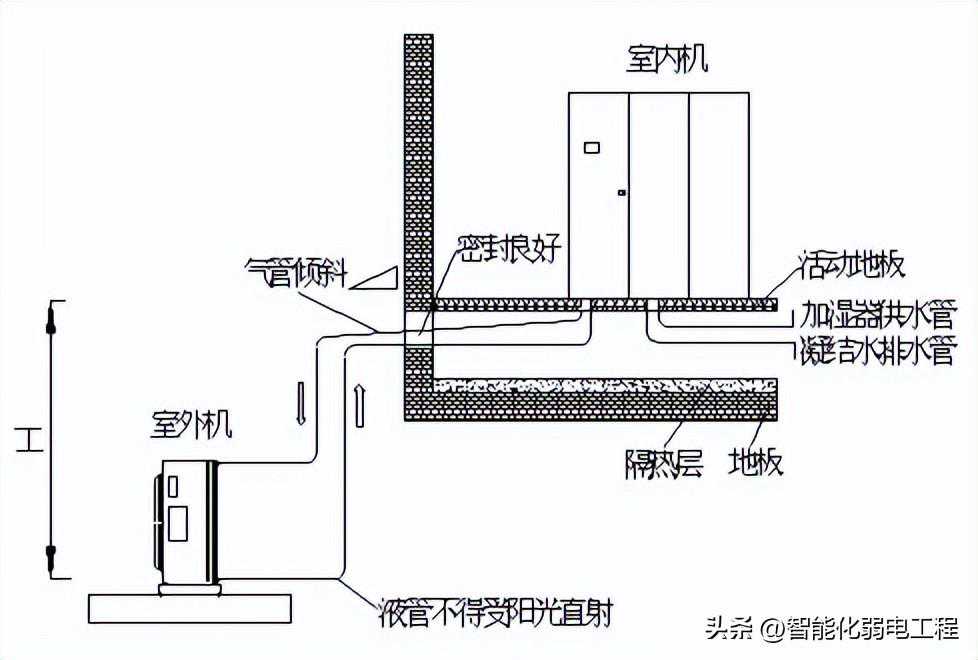

室外机低于室内机安装图

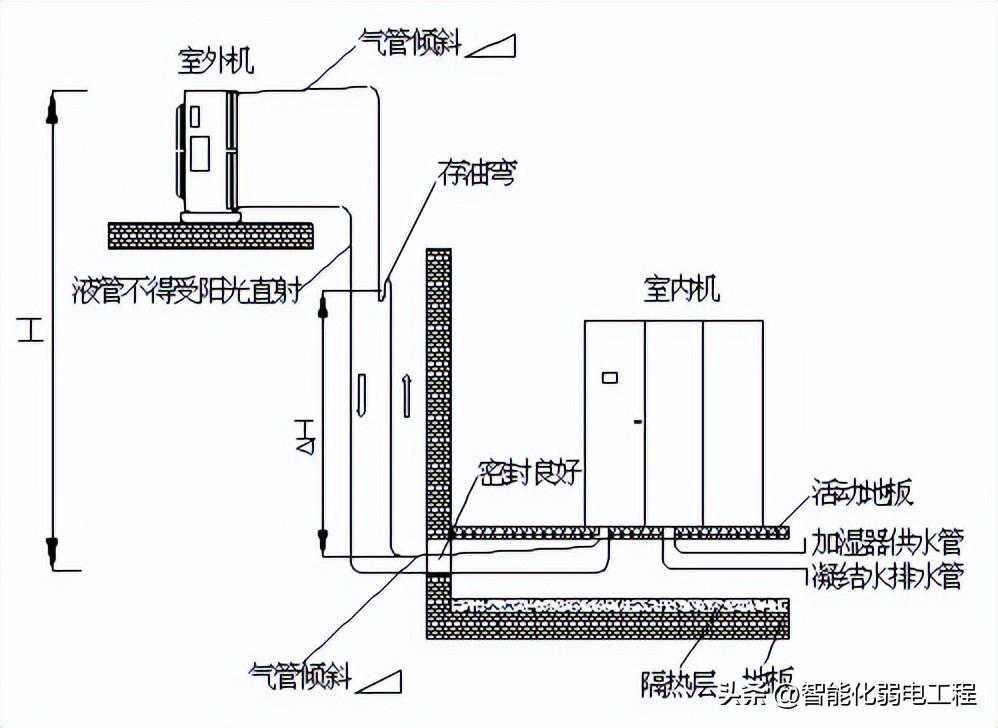

表10：室外机高于室内机安装尺寸表
参数
尺寸要求
H
≤20m
△H
每上升6m
倾斜度
1/100
表11：室外机低于室内机安装尺寸表
参数
尺寸要求
H
≤5m
倾斜度
1/100
