电缆识别仪，又名多功能电缆识别仪、智能电缆识别仪，是为电力电缆工程师和电缆工解决电缆识别的技术问题而设计的。
用户通过仪器从多根电缆中准确识别出其中某一根目标电缆，避免误锯带电电缆而引发严重事故。电缆识别是从电缆两端的操作开始的，必须保证电缆两端的双重编号准确无误，本仪器设计采用了PSK技术，结合精准算法。无论现场工作人员的记忆多么可靠，都不能代替专业仪器的识别。本产品同时具有带电电缆识别、停电电缆识别、交流电流测试、交流电压测试功能，由发射机、发射电流钳、接收机、接收柔性电流钳等组成。
电缆识别仪
发射机：带电电缆识别、停电电缆识别时发射信号给目标电缆，内置大功能率可充锂电池，自动阻抗匹配，全自动保护。发射机采用一体化专用工具箱式设计，用聚丙烯塑胶作为原料，添加新型复合填充料一次注塑成形，密度小、强度、刚度、硬度、耐磨性、耐热性、绝缘性能更优越，其箱体能承受约200kg的压力，主机超大LCD实时显示剩余电池电量，白色背光、发射信号动态指示，一目了然。
发射钳：带电电缆识别时，发射钳将发射机发出的信号耦合到目标电缆上，钳口尺寸Φ120mm，发射钳具有方向性，发射信号从发射钳上箭头指示方向流入。
带电识别时：采用卡钳耦合输出脉冲电流，发射四种频率：625Hz、1562Hz、2500Hz、10kHz，通过发射钳耦合到目标电缆上（目标电缆为三芯带铠电缆），给电缆线芯注入复合脉冲电流信号，该脉冲电流在目标电缆周围产生电磁场，供接收机和柔性电流钳检测和识别；因为脉冲电流有方向性，所以检测也具有方向性。
停电识别时：采用直连输出脉冲电流，给电缆线芯注入脉冲编码电流信号，该电流在目标电缆周围产生电磁场，供接收机和柔性电流钳检测、解码、识别；因为电流有方向性，所以检测也具有方向性。
接收机：为手持设备，3.5寸彩色液晶屏，内置高速微处理器，结合精准算法，对发射机的脉冲编码电流信号进行识别并解码，同时具有信号强度标定功能，显示信号强度和检测结果，精美直观；彩色刻度条动态显示，一目了然，电缆识别成功打√，非目标电缆打×，能快速自动识别目标电缆。同时可测试电压量程为～600V(50Hz/60Hz)，可测交流电流量程为~5000A(50Hz/60Hz)，可测电流频率45Hz～70Hz。
柔性电流钳：为洛氏线圈，具有极佳的瞬态跟踪能力，能快速识别发射机产生的脉冲编码电流，适用于粗电缆或形状不规则的导体。其钳口内径为约200mm，可钳Φ200mm以下的电缆，不必断开被测线路，非接触测量，安全快速。
特别提示：本电缆识别仪同时具有带电电缆识别及停电电缆识别功能，停电电缆识别时：严禁接入带电电缆中。带电电缆识别只适用于三芯带铠电缆。识别时，发射钳、接收钳不能混用，同时要保证输入信号方向的一致。
下面以DS2131D智能带电电缆识别仪（柔性钳）分别介绍带电电缆识别及停电电缆识别的两种方法：
一、停电电缆识别的接线方法及使用方法
1.芯线和大地相接（抗干扰能力强，推荐使用）
1、拆开电缆两端的接地铜辫子(如果有困难，可以直接拆开近端的)。
2、发射机黑色测试线接大地网或使用接地针接地，使用接地针时尽量插入肥沃或潮湿的泥土中，以降低接地电阻值保证测试的电流幅值更大，更容易识别。
3、发射机红色测试线接电缆线芯，接一相即可。
如果识别故障电缆，红色测试线要接在绝缘电阻最高的那一相上。需要先做导通试验，确保该相没有断线。如果是故障电缆，故障点处一般烧毁得很严重。使用电缆故障测试仪的高压单元，采用周期放电模式给故障相施加高压脉冲。故障点处会发出响亮的放电声、并伴有放电火花。这种情况就没有必要使用本仪器识别了。
4、把红色测试线所接的那一相线的远端(接收端)接地，推荐使用接地针接地，接地针不能与原地网接触，尽量远离原地网，避免在电缆上引起地线回流干扰。
接线参考图：

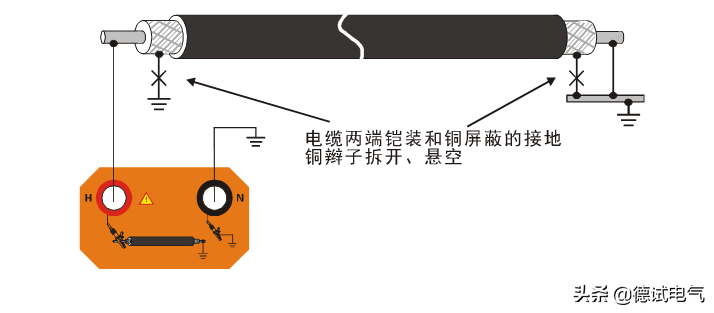

无论是单芯或三芯电缆，如果两端有接地铜辫子，请务必按照以下图示接线：电缆两端的铠装和铜屏蔽的接地线要断开。

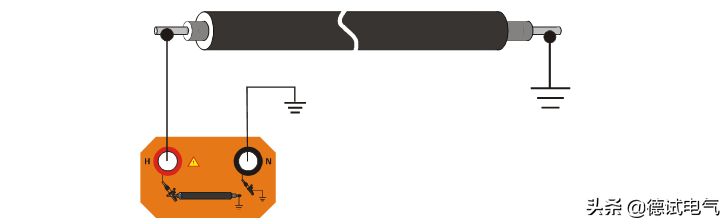

如果目标电缆没有铜屏蔽和铠装，请按照下面的图示接线：
芯线和大地相接的方法使用较繁琐，但目标电缆上的有效电流最大，且不易受邻近电缆干扰，若电缆绝缘好，发射电流就更不会流到交叉的其他金属管线上，所以在特别复杂的环境应优先采用本方法。
由于芯线和大地之间存在电阻和分布电容，随着距离的增加，电流会逐渐减小。但若接地良好，可以不予考虑。
2.护层和大地相接（有潜在问题，不建议使用）
1、拆开电缆近端的接地铜辫子，低压电缆的零线和地线的接地也应解开，对远端处的接地铜辫子保持接地。
2、发射机黑色输出端连接黑色测试线再接到近端的接地针上，芯线悬空（近端接地用接地针）。
3、发射机红色输出端连接红色测试线接护层。

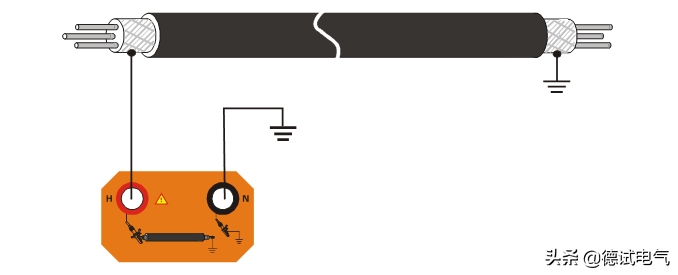

接线参考图：
发射机电流流经屏蔽层，在远端地进入大地，再经过大地返回到发射机。同样，由于屏蔽层和大地之间存在电阻和分布电容，随着距离的增加，电流会逐渐减小。
潜在问题：若护层（铠装和铜屏蔽）外部的绝缘层有破损，部分电流将由破损点流入大地形成分流，造成破损点后的电流突然减小影响接收。
3.芯线和护层相接（接线简单，但难以排除邻线干扰）
1、不用拆开电缆两端的接地铜辫子，护层接地。
2、近端发射机红色输出端连接红色测试线再接芯线的一端，发射机黑色输出端连接黑色测试线接到护层。
3、对端远处的芯线和护层短路。

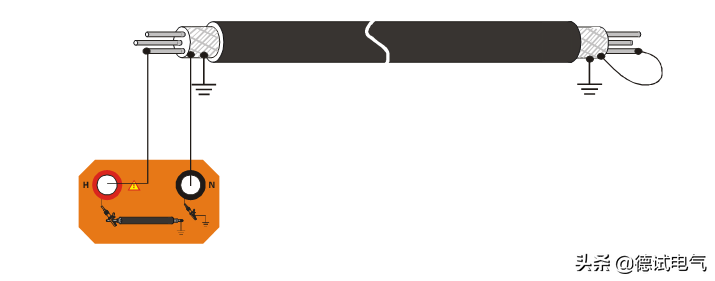

接线参考图：
如果是单条电缆敷设，信号自发射机流经芯线，再经护层和大地两个回路返回。因为护层（铠装及铜屏蔽层）由连续金属组成，电阻很小；大地回路由于存在两端接地电阻，再加土壤电阻，总阻值较大；另外由于芯线－护层回路和护层－大地回路存在互感，通过电磁感应也能够在护层－大地回路产生感生电流。导致有效电流大幅减少，信号较弱，而且有效电流中含有感应电流成分，目标电缆和邻近管线的感应信号相位相同，有可能无法根据电流方向排除邻线干扰。
如果存在同路径敷设（两端位置均相同）的其他电缆，则返回电流主要被几条电缆的护层分流。导致各条电缆信号相差不大，难以仅靠接收电流大小区分。
二、带电电缆识别的接线及使用方法
1.卡钳耦合法（结果明确、抗干扰能力强）
卡钳耦合法接线步骤：
1、无需对被测电缆进行任何操作，直接将发射电流钳卡在电缆上测试。
2、电缆护层两端必须良好接地，否则耦合电流随接地电阻的增大而减小。
3、如果两端护层没有接地或护层中间断开，则不可以使用卡钳耦合法。
4、发射钳卡入线缆时，钳上的箭头方向指向电缆的末端。
5、标定时，接收钳与发射钳尽量保持2米远。
2.发射频率的选择
由于带电电缆具有一定的感应电流信号，会对接收信号产生干扰。
故选择不同的发射频率，让接收机达到最好的接收效果。一般默认使用1562Hz作为发射频率，可完成大部分测试；其次使用2500Hz；625Hz适用于长距离管线识别，因低频信号传播距离长，但是625Hz的抗干扰能力较弱；10KHz的电流不具有方向性，无法排除邻线干扰。所以不推荐使用625Hz和10KHz，在条件满足的情况下才选择性使用。
发射机频率选好后，接收机的频率要一致，必须在同频率下标定。
注意：使用任何频率都要确保电缆和管线接地良好，如果接地回路总电阻超过200欧姆时将无法识别。接收器测试到的发射电流信号越大，表示接地回路的总电阻值越小，接地越好；接收器测试到的发射电流信号越小，表示接地回路的总电阻值越大，此办法可以粗略判断接地状况的好坏(耦合电流小于0.2mA时不能使用)。

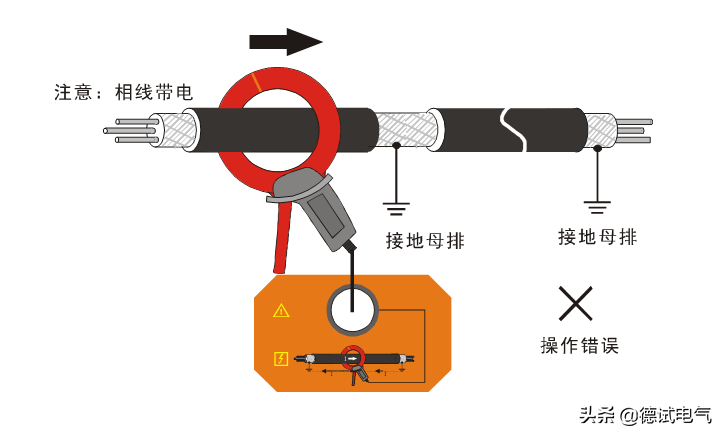

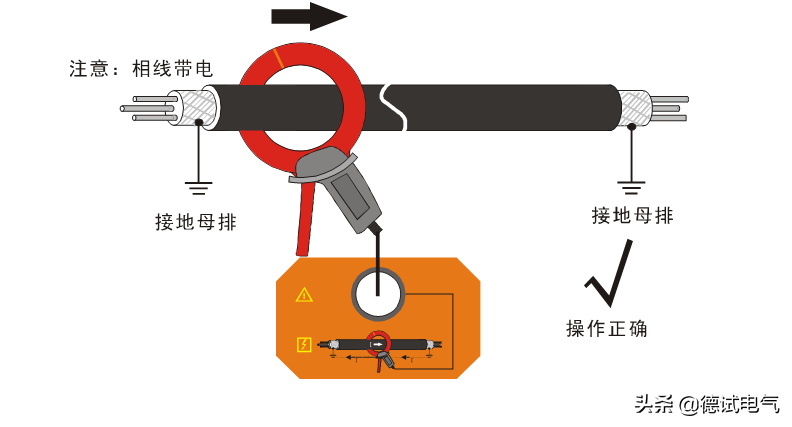

接线参考图：
本方法适用于普通三相统包运行电缆的探测。发射机输出接卡钳，将卡钳卡住电缆本体（注意不能卡接地线以上部分），卡钳等效为变压器的初级，电缆金属护套－大地回路等效为变压器的次级（单匝），次级耦合电流的大小与回路电阻（主要是两端的接地电阻）密切相关，电阻越小，电流越大，如果接地回路总电阻超过200欧姆时将无法识别。电缆通过卡钳耦合得到的电流较小，为加强探测效果，接收机增益档位调至最大档，耦合电流小于0.2mA时不能使用。
本方法不适于识别超高压单芯运行电缆。由于单芯电缆芯线流过的工频电流很强，而且没有三芯统包电缆的三相抵消效果（对外表现为相对很小的零序电流），如果将卡钳卡住电缆本体，则很容易造成卡钳的磁饱和，无法正确接收电流信号。
