停电真是一件可怕的事情，对于手机族来说，停电就没有了WIFI，好崩溃；但对于鱼友们来说，这可是灭顶之灾呀！——那一缸心爱的罗，我该拿什么来拯救你？

其实停电并不可怕，可怕的是没有任何准备。趁现在，不妨跟着做一个打氧泵，以后遇到这样的紧急情况，就能胸有成竹、有备无患了！

停电一直是困扰广大鱼友的棘手问题。万一停电，一缸心爱的罗便将全部玩完！想去买个交直流两用气泵，JS又把价钱喊得老高。于是决定自己动手DIY一个，总计花费20元！下面来介绍一下具体的设计思路及过程：

设计思路：

1、其实鱼缸里基本都有氧气泵了，只是没有断电后持续供电的装置，所以并不需要买神马交直流两用还带蓄充电功能的那种泵，浪费资源。

2、做这东西就是为了防止人不在家的时候停电而造成鱼的死亡。所以，也不需要太大的蓄电池，能维持10个小时就够了。

综上所述，基本的设计理念就是：一个干电池气泵，一个微型继电器，一个小电源驱动继电器，OK搞定！

需要花钱的材料：

1、淘宝上买一个日胜的干电池泵，消费15元。

2、电子柜台买一个5脚继电器，5V的，消费5元。

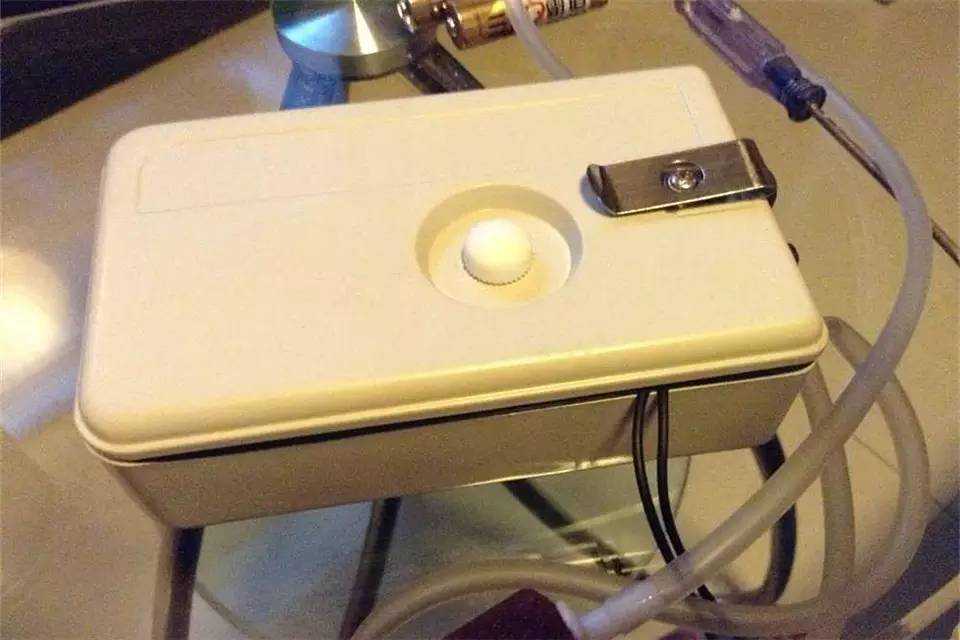

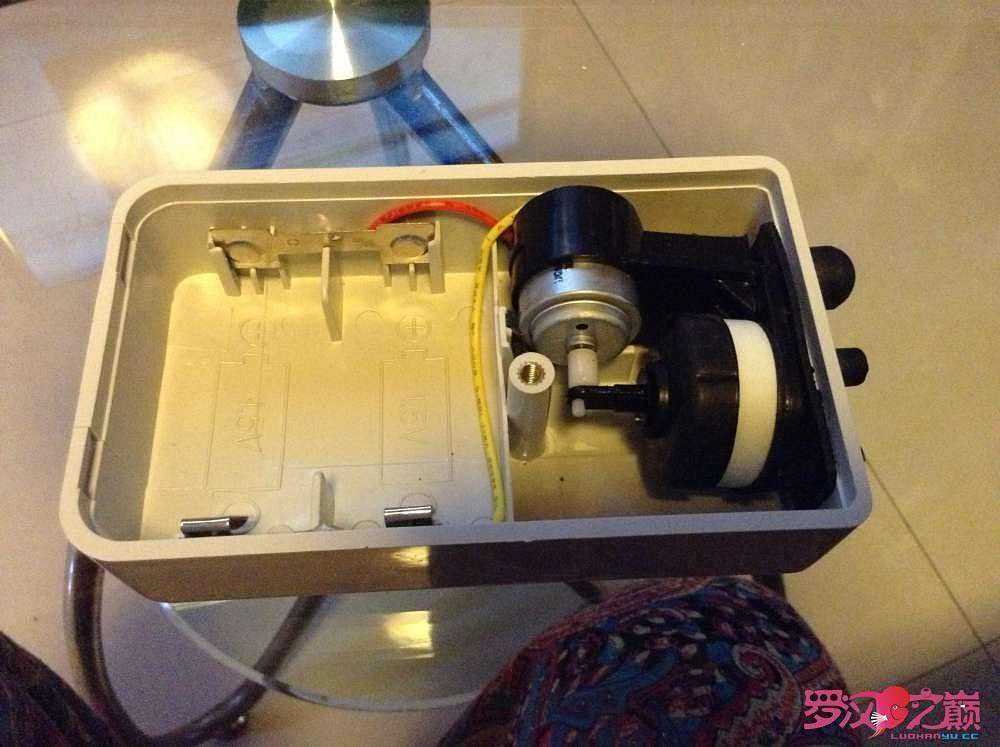

这个干电池泵是工程塑料做的，又厚又结实，还带腰夹方便携带，更重要的是防水设计，盖子上有一圈橡胶密封，可以直接丢在水桶里，不会漏水，开关和进气口都有防水安全设计。

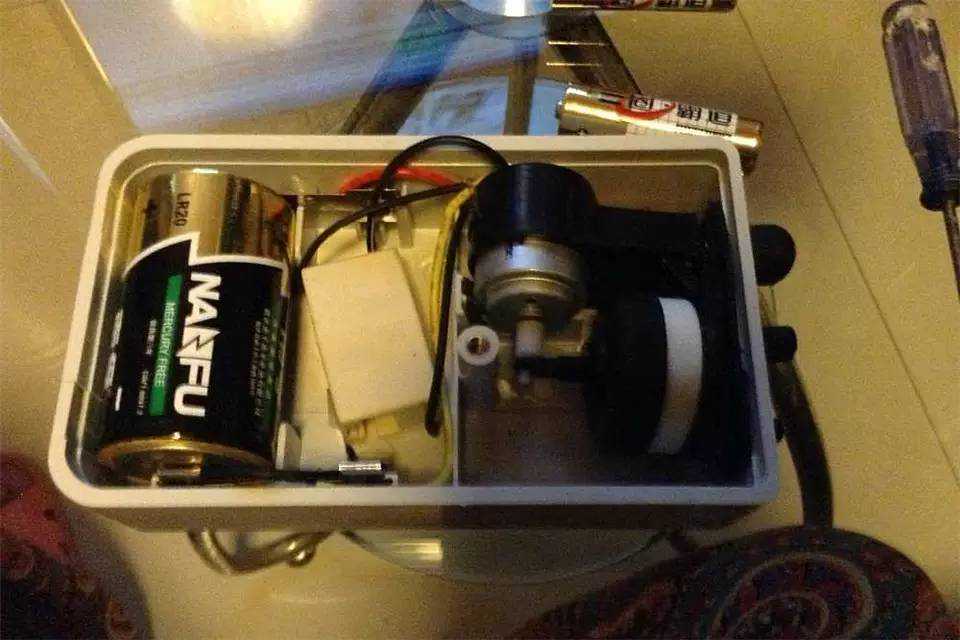

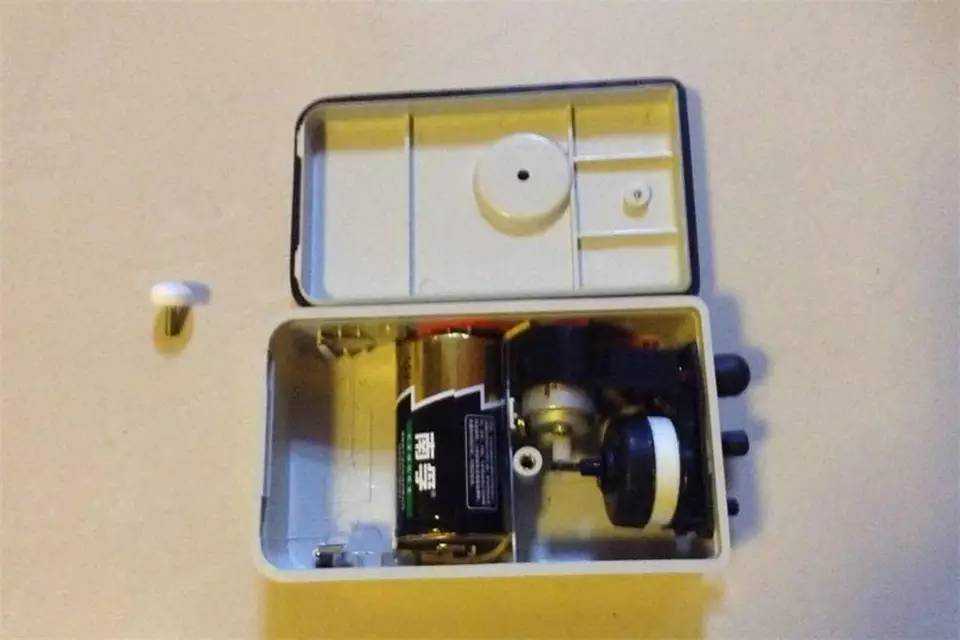

里面可以放两节1号电池，以并联形式供电，实测一对白象用10个小时，绰绰有余了。

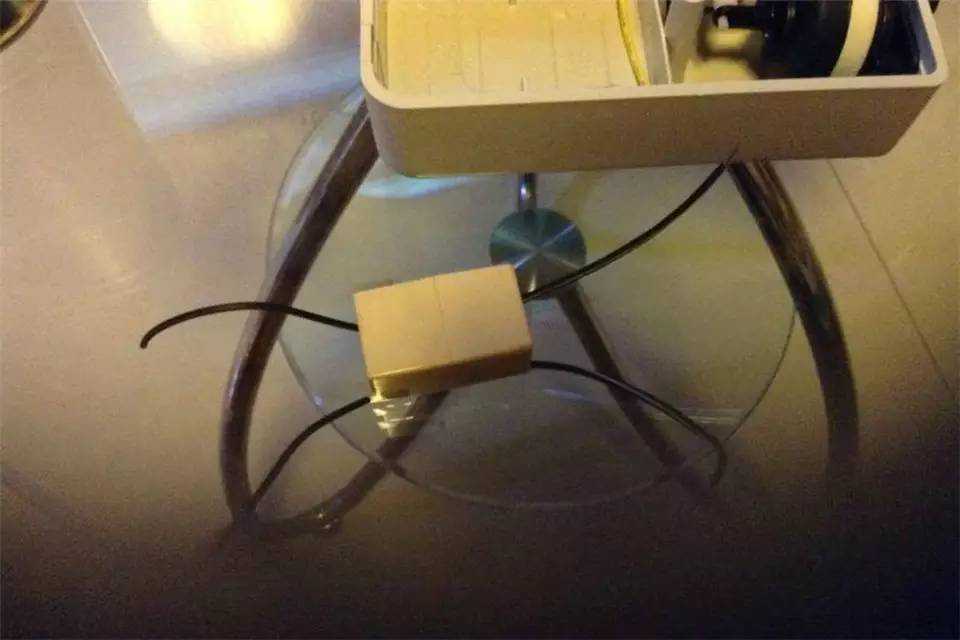

继电器忘记拍单独照片了，现在看到的是管脚焊接了引线之后的继电器，比一粒水果糖还小一点。


这玩意儿太简单了，图纸就不用画了。大体的工作原理是：线圈供电线路接到日常用电上，中间的长期供电引线和另一只常开电路引线分别接到电池的正负极，接通氧气泵。这样有电的时候，继电器吸合，电池电路断开；停电的时候，继电器断开，电池电路接通，开始给鱼缸打氧。

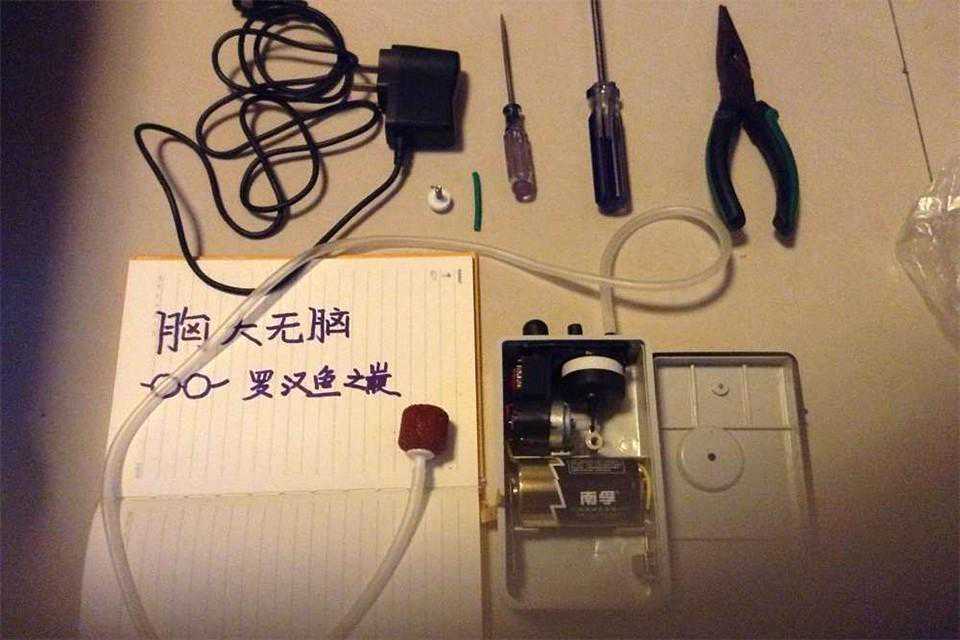

然后从家里翻出一个闲置很久的诺基亚手机充电器，把充电那一头剪掉，把里面的两根线分别接到继电器的线圈引脚上。

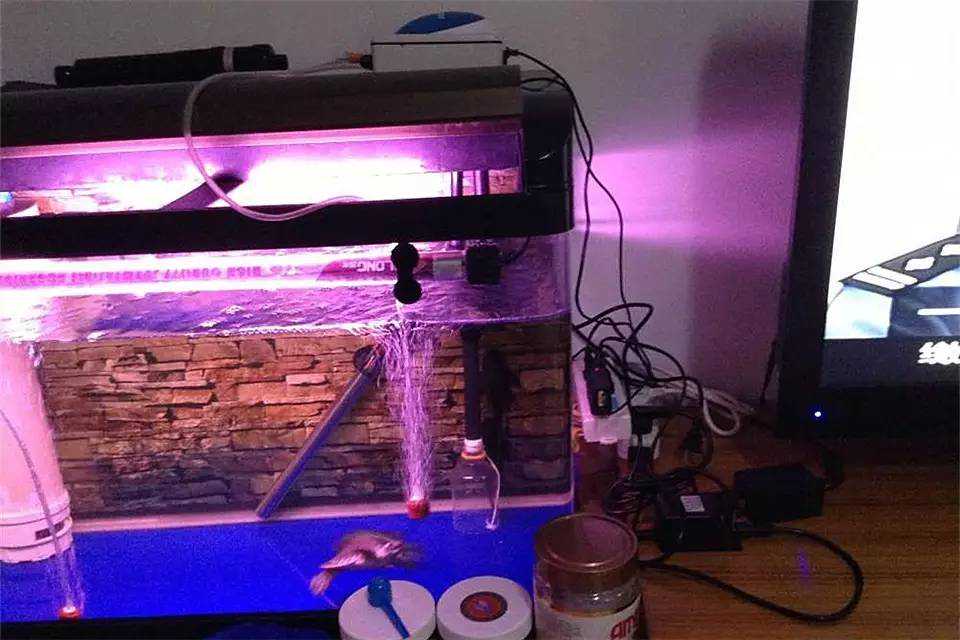

接下来测试效果：先临时放在原来的双头气泵旁边，插上电源，右下角的充电器指示灯亮了，说明此时有电，气泵暂不工作。
