四线法（Four-WireMethod），也被称为Kelvin四线法或Kelvin连接法，是一种用于测量电阻的方法，主要用于排除电路中的导线电阻对测量结果的影响。这种方法通过使用四根导线来连接测量仪器和被测件，以准确测量电阻的阻值。在芯片测试领域，四线法广泛应用于各种测试场景，特别是在测试小尺寸、低电阻值或高精度要求的芯片时。
来百度APP畅享高清图片

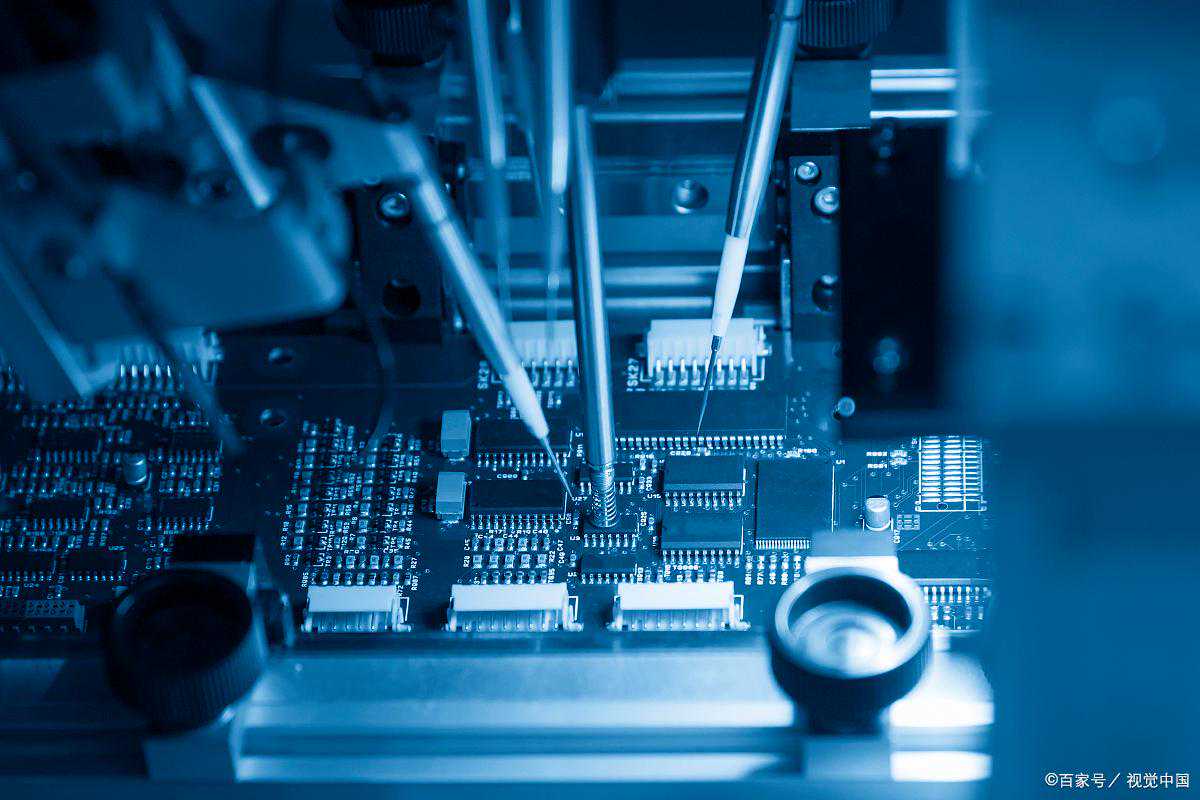

芯片测试
一、四线法原理
四线法的基本原理在于，通过将电流引入被测件的两个端点，并通过另外两根独立的引线在被测件的两端测量电压，从而排除了连接线的电阻对测量结果的影响。这样，测量的电压与电流完全是在被测件内部产生和消耗，而与连接线的电阻无关。

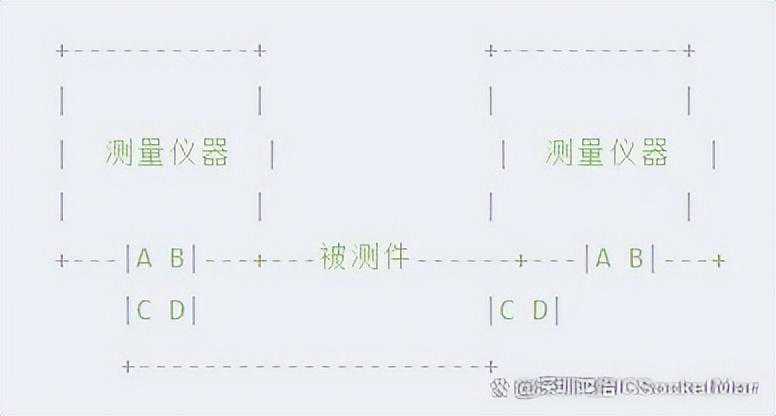

四线法的连接方式如下图所示：
四线法
其中，A和B是引入电流的两根导线，C和D是用来测量电压的两根导线。通过这种连接方式，电流只通过被测件流过，而电压测量也只涉及到被测件的两个端点，从而消除了连接线电阻的影响。
二、适用场景
在芯片测试中，四线法被广泛应用于以下几种情况：
低电阻值测量：当被测件的电阻值较小时，连接线的电阻可能会对测量结果产生显著影响。四线法的应用可以消除这种影响，提供更精确的测量结果。
高精度要求：某些应用场景对电阻值的测量精度要求非常高，例如精密仪器、传感器等。四线法可以提供更可靠的测量数据，满足这些高精度的要求。
热敏感元件：在测量热敏感元件的电阻时，电流通过连接线可能会引入热量，影响测量结果。四线法减少了电流引入的路径，降低了热效应对测量的影响。
四线法测试点
三、测试座的配合
在使用四线法进行芯片测试时，测试座的设计和选择也起着重要的作用。测试座需要与四线法的连接方式相匹配，确保连接线的电阻尽可能小，以保持测量的准确性。
以下是一些测试座的设计和配合要点：
低接触电阻：测试座的接触端子应设计成低电阻材料，以减小接触电阻。这有助于避免测试座本身引入显著的电阻误差。
短连接线：测试座应尽量设计为短连接线，减少连接线的电阻。短连接线可以降低电阻值的测量误差，特别是在低电阻值的测量中更为重要。
防干扰设计：在一些特殊应用场景中，可能存在干扰源，如电磁干扰、热干扰等。测试座的设计应考虑到这些因素，采取适当的屏蔽和隔离措施，以确保测量的稳定性。
自动化适配：对于大规模芯片测试，自动化测试系统往往会使用测试座进行高效的批量测试。测试座应设计为易于自动化适配的形式，以提高测试效率。

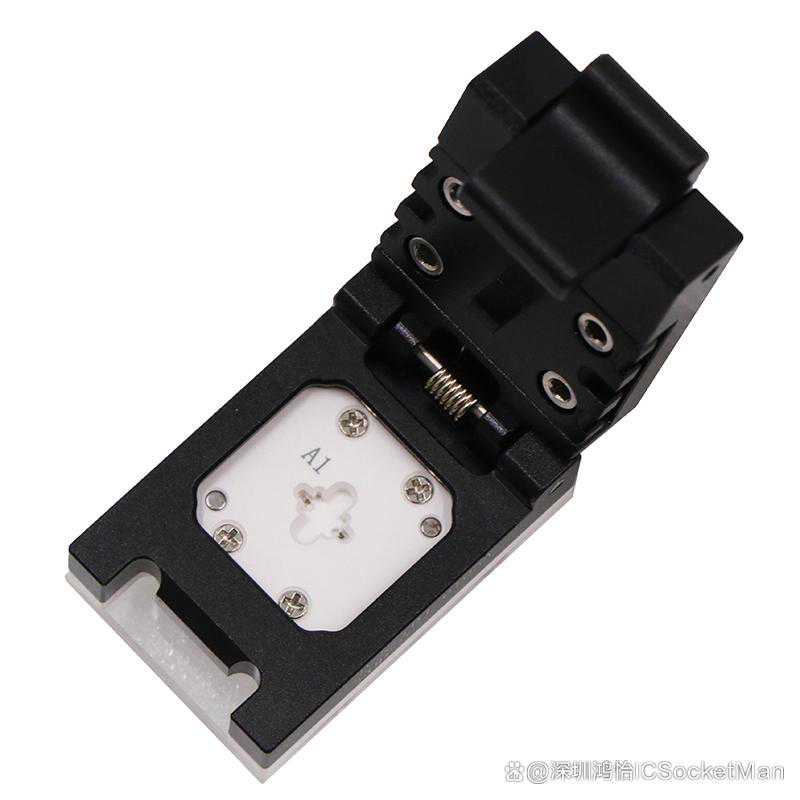

SOD开尔文测试座
总之，四线法作为一种高精度的电阻测量方法，在芯片测试中具有重要的应用价值。通过合适的测试座设计和连接方式，可以确保测量结果的准确性，满足不同场景下对电阻测量精度的要求。
