朋友们大家好我是大俵哥，今天一起来了解一下热过载继电器。热过载继电器的工作原理：热过载继电器是利用电流热效应推动动作机构，从而切断控制线路，进而切断主线路的一种保护电气元件，一般用作电机的过载保护。

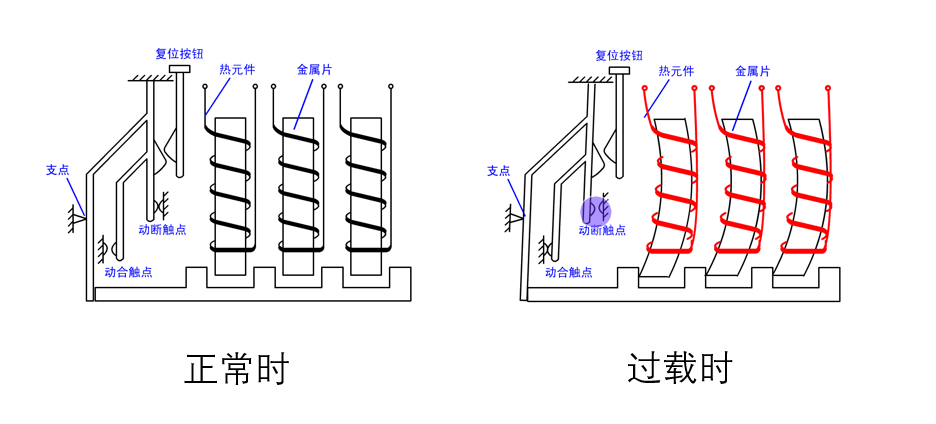

热过载继电器又叫热继电器，型号和样式有多种，有的热继电器有缺相保护、三相电流不平衡保护。当电机工作时，出现过载或故障，导致工作电流急速增大，热继电器的热元件急速发热，温度越高，双金属片弯曲越明显。弯曲的双金属片推动动作机构动作，常闭触点断开常开触点闭合，过载电流越大，动作时间越快，从而保护电机不被烧坏。


热继电器的合理使用直接影响电动机设备的安全运行，注意事项有以下几点。

1，使用条件要明确，频繁启停及反接制动电路不宜加热继电器。

2，电流的整定值要设置准确，整定值太大不起作用，整定值太小电机无法运行，一般为0.95-1.15倍的电机的额定电流。轻载时选小重载时选大，一般情况下整定电流值等于电机的额定电流。

3，连接触点要紧密，防止因接触不良造成的发热，而产生误动作。

4，过载故障后要检查，确保热继完好方可再次使用。

5，复位方式要合理，现场无人时打到手动复位，防止故障后自动复位，电机再次启动。

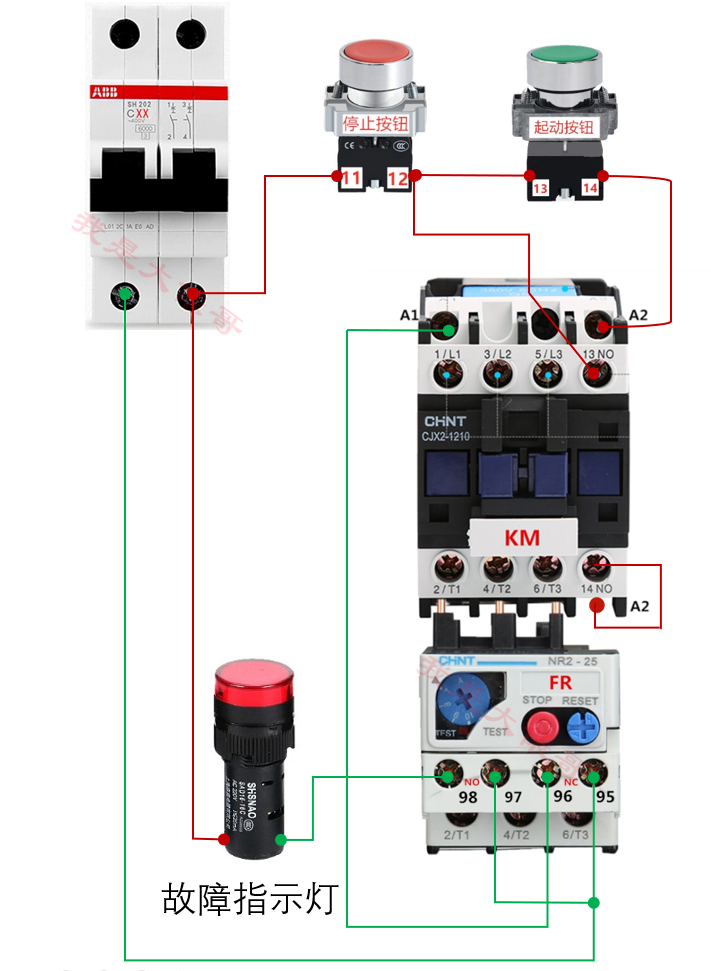

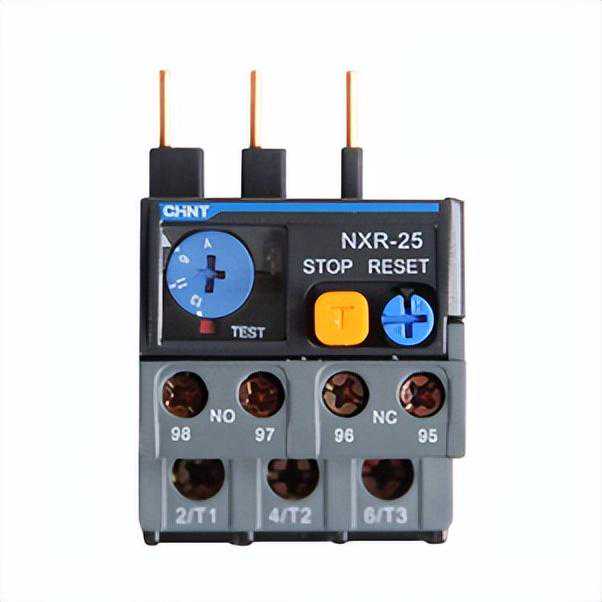

热继电器有一组常闭触点95和96，一组常开触点97和98。常闭触点串联控制线路，一般串接交流接触器的线圈，当电机过载时热继跳闸，常闭触点95和96断开，交流接触器线圈失电，电机停止运行。常开触点可以接报警或故障指示，也可以不接。
