解析度和色彩还原是IPCamera两个重要的维度，本文将介绍这两个维度的详细测试方法及测试标准。
一、解析度测试
1.1测试目的
测试IPCamera的解析度，包含中心解析度和边角解析度；
1.2测试设备
灯箱，12233Chart（1x，2x，4x），色温照度计（精度1K、0.01Lux）。
1.3测试软件
Imatest；
1.4测试环境
D65光源，且保证光线照度为600Lux±100Lux；保证ISO12233整个Chart表面的亮度值相差小于20%，测试使用的镜头像素不低于IPCamera的像素。
1.5测试步骤
（1）调节IPCamera的驱动参数调试到最佳（一般采用默认参数），IPCamera相关的参数设置为普通模式，如曝光设为自动等；
（2）调节灯箱光源为指定光源环境，将I2233Chart置于灯箱中；注意：本标准规定130万和200万的IPCamera选用1X的Chart，300万以上的IPCamera选用4X的Chart；

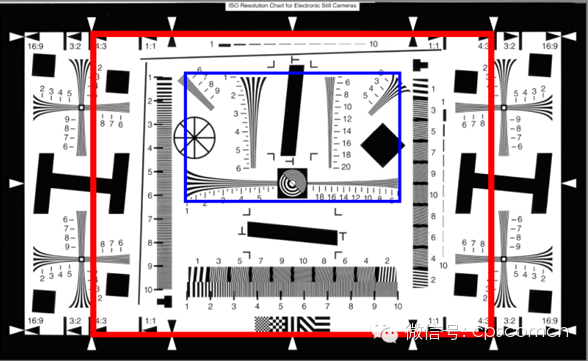

（3）中心解析度的测试：将ISO12233Chart置于灯箱中，调节IPCamera的位置，保证其光轴与ISO12233Chart平面垂直，且使ISO12233Chart的16:9或者4:3区域（根据IPCamera的分辨率长宽比决定）正好落在IPCamera的预览画面中，下面以分辨率是4:3的IPCamera为例，如图1红线框所示：
（4）固定IPCamera，在画面稳定的条件下拍照；
（5）分析解析度蓝线区域图像，得出解析度值为中心解析度；

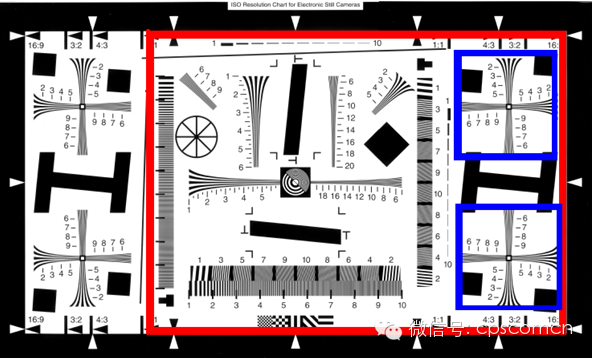

（6）边角解析度的测试：方法同步骤（3）（4）（5），不同的是调节IPCamera的预览区域，以达到测试各个角落解析度的目的，具体拍照区域见图2、图3；
1.6解析度读取方法
（1）从低频楔形线对（可以很容易的辨别为5条线）开始往高频率开始读，当不能再辨别为5条线对的时候，就认为该处的值为此处的解析度值；

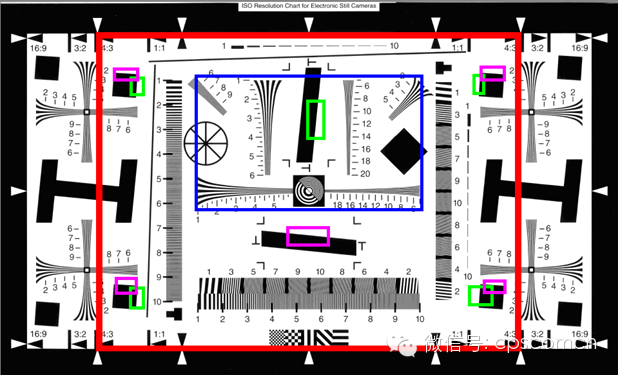

（2）使用Imatest软件亦可分析出解析度值（MTF值），拍照区域为红色区域，见图4。绿色线框中表述的是水平解析度值，粉红色线框中表述的是垂直解析度值；中间区域线框中表述的是中心的解析度值，其他为各个对应角落的解析度值：
本标准中以肉眼判别线对为准，也可以用MTF值判断。
二、色彩还原测试
2.1测试目的
测试IPCamera对色彩的还原能力；
2.2测试设备
灯箱，24色色卡(GretagMacbethColorChecker)，色温照度计；
2.3测试软件
Imatest；
2.4测试环境
D65光源，照度600Lux±100Lux（注意白色色块不能出现过曝现象），整个Chart表面的亮度值相差小于20%；
2.5测试步骤
（1）调节IPCamera的驱动参数调试到最佳，IPCamera拍照相关的参数设置为普通模式，如白平衡设置为自动，曝光设为自动等；
（2）调节光源及照度到指定的标准
（3）将24色色卡置于灯箱正面中心，调节IPCamera的位置，使其正对该Chart，保证该Chart的整个画面占Capture画面的70%；比例见下图：
（4）待画面稳定后，拍摄照片；
（5）使用Imatest软件分析拍摄照片，得出△C、△E、Sat值；
2.6色彩还原的计算方法
ΔC=((a-a*)2+(b-b*)2)1/2
ΔE=((L-L*)2+(a-a*)2+(b-b*)2)1/2
Saturation=100%×((a2+b2)1/2)/((a*2+b*2)1/2)
其中L、a、b为经过IPCamera处理后的值，L*、a*、b*为ColorChecker的实际值；
