近期,GDS非饱和土三轴试验系统UNSAT在中国地质大学投入使用。该系统是英国GDS公司生产的一款高端非饱和土试验仪器,是对传统三轴试验的升级和扩充,主要用来研究地下水位以上的土的特性,可以模拟现场的应力状态和饱和情况。

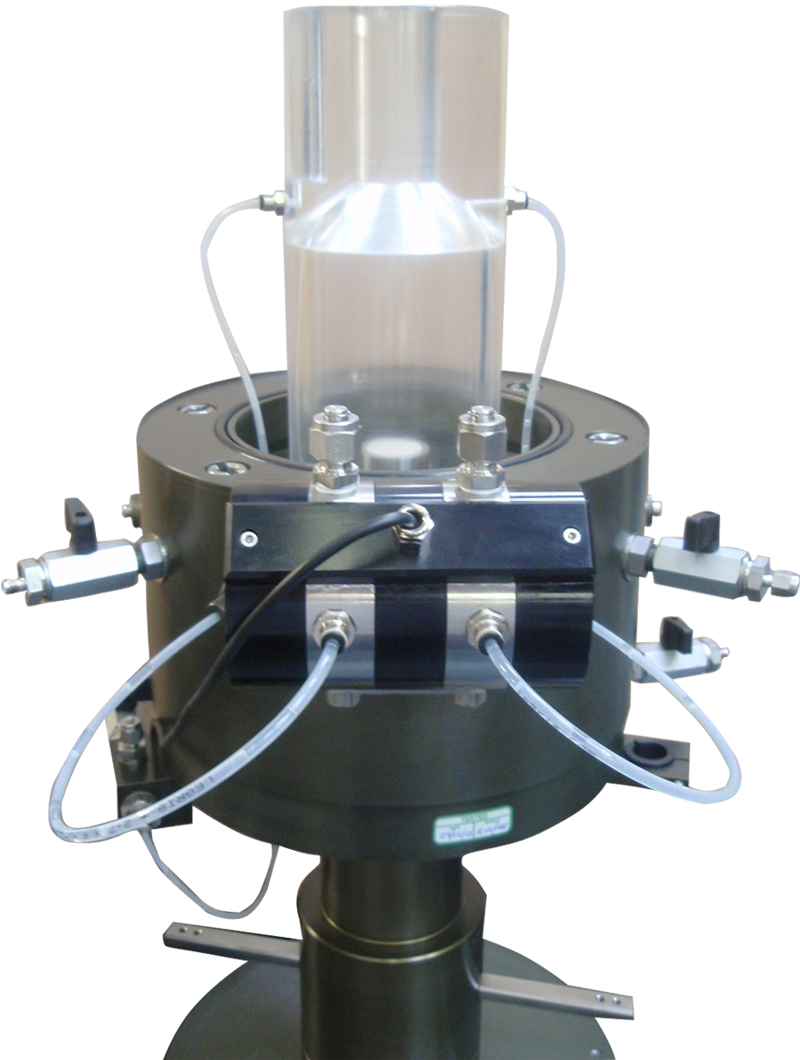

中国地质大学GDS非饱和土三轴仪


1非饱和土与非饱和土试验

非饱和土是一种土体孔隙中存在空气和水的三相土壤。与饱和土不同,非饱和土的孔隙没有被液体完全占据,因此其含水饱和度小于100%。非饱和土在自然界中广泛存在,尤其在干旱和半干旱地区。由于土壤中的气体相存在,非饱和土具有特殊的工程性质,如基质吸力。基质吸力的存在使得非饱和土在受力时表现出与饱和土不同的行为。因此,非饱和土的工程性质是当前研究的热点之一,对其深入了解有助于更好地进行工程设计和施工。

非饱和土三轴试验是研究非饱和土力学特性的重要手段。试验通过控制轴向压力和周围压力,模拟实际工程中的应力状态,以测试非饱和土的变形和强度特性。该试验不仅有助于深入了解非饱和土的力学行为,而且为工程设计和建设提供了重要的参考依据。


干裂的河床(非饱和土)

2非饱和土三轴试验仪器

用来完成非饱和土试验的其中一种仪器即非饱和土三轴仪,作用是用于完成砂土、粉土、粘性土等动强度、液化、模量、阻尼等动力特性试验的仪器。它通过对土壤样品施加轴向压力和周围压力,模拟非饱和土在实际工程中的应力状态,以测试其变形和强度特性。非饱和土三轴仪器在工程领域中具有重要的意义,可以为土壤工程、农业生产和环境保护等方面提供科学的依据,促进社会的可持续发展。

非饱和土三轴仪器的原理

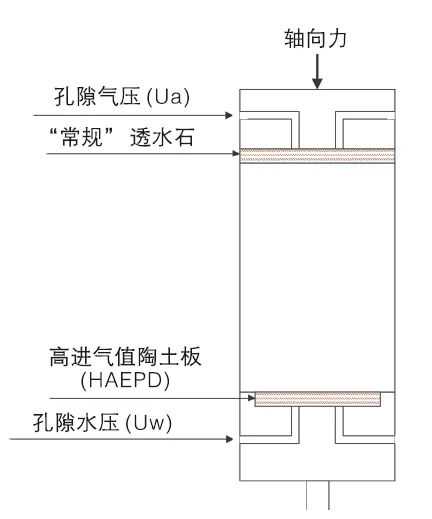

非饱和土三轴仪器的原理基于维持土壤样品的轴向等应力状态,通过引入不同水分条件下的水分压力,模拟土壤在不同湿度下的力学行为。通过施加垂直压力和水平应变,可以了解土壤的变形、强度和渗透性等力学性质。非饱和土三轴仪器通常由液压控制器分别控制轴向压力、围压和反压;气压控制器控制孔隙气压、压力室和数据采集系统组成。控制器数据采集板和压力室相连,通过水和气来传递压力。轴向压力控制器连到压力室底座,通过底座的升降对试样进行剪切;围压控制器连到压力室中,用以量测、控制三轴压力室中的水压力;反压控制器连到压力室底座的陶土板,用来量测、控制试样中的孔隙水压力,以及试样中的孔隙水体积变化;气压控制器与试样帽相连,再由试样帽上预留孔道将气压控制器中的空气与试样孔隙气体连为一体,用以量测、控制土样中的孔隙气压力和整个系统中空气体积变化。当试样两端控制的孔气(水)压与土样内部孔气(水)压平衡时,试样中吸力就等于所控制的吸力。

下图GDS非饱和土三轴仪示意图体现了非饱和土三轴仪的基本构成--试样容器;加压系统;轴向加载装置;孔隙气压控制系统;反压系统;数据采集和处理系统;测量系统等。


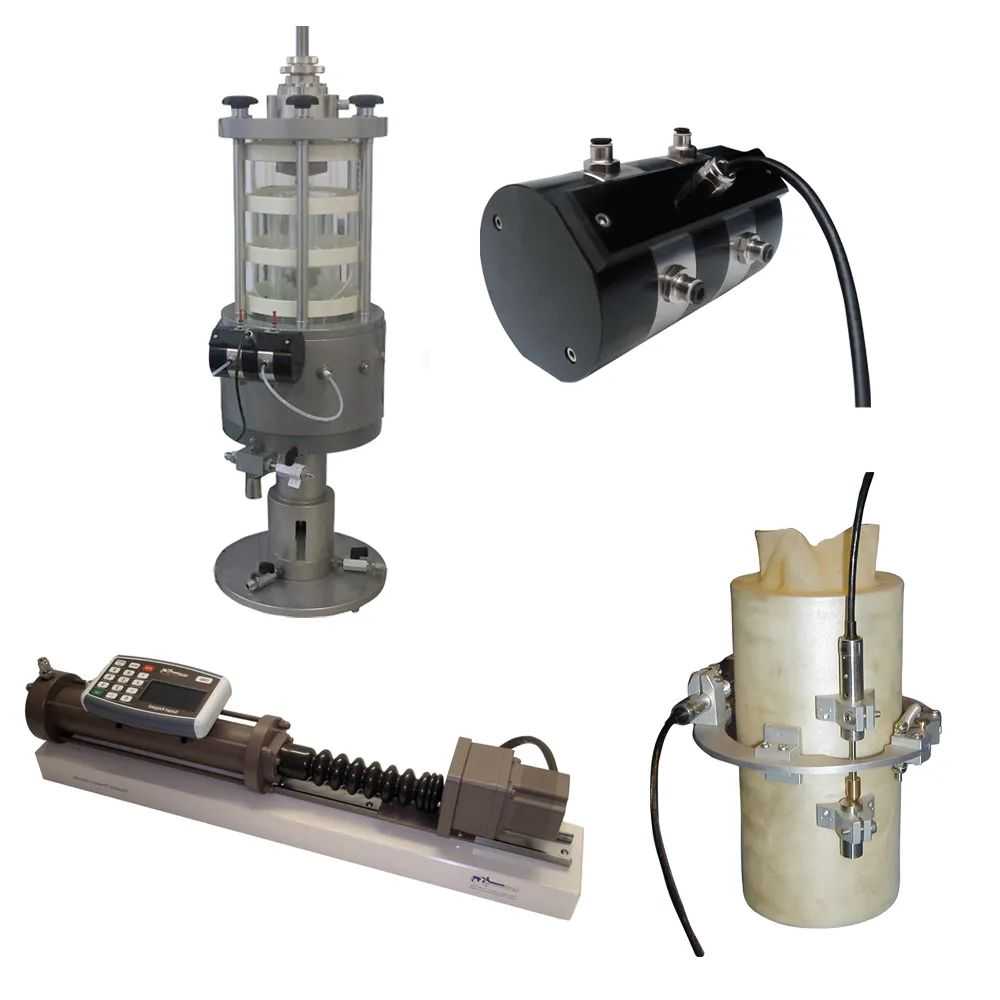

GDS“UNSAT”型非饱和土三轴仪

3GDS非饱和土三轴仪UNSAT

GDS非饱和土三轴试验系统UNSAT是对传统三轴试验的延伸,可以在接近实际地应力状态和饱和度条件下对地下水位以上的土体进行测试。所有GDS三轴测试系统(以及其他制造商的三轴设备)都可以进行改造,以进行非饱和土三轴测试。GDS可以提供4种方法来进行非饱土测试。

非饱和测试也可以运用到"剪切"、"空心扭剪"、"共振柱"和"真三轴"试验。

非饱和土体变测量方法:

方法A–通过GDS孔隙气压/体积控制器直接测量体积变化

如何使用?

为了直接测量体积变化,采用2MPa/1000cc高级气压压力体积控制器内充入空气,用于控制孔隙气压和以及测量孔隙气体积变化。采用2MPa/200cc高级水压压力体积控制器内充入除气水,用来控制孔隙水压力(反压)以及测量孔隙水体积变化。通过高级压力体积控制测量得到的孔隙气体积和孔隙水体积变化计算得到试样的总体积变化。


图1采用GDS方法A进行试验时的连接示意图

2MPa/1000cc高级气体压力/体积控制器

GDS2MPa/1000cc高级气体压力/体积控制器,与普通充除气水的压力体积控制器在结构上相似。该控制器的内置控制软件是经过特别设计,以适用刚度较低的空气(见Adams,WulfsohnandFredlund,1996)。


图22MPa/1000cc气体压力/体积控制器

使用该控制器时需要注意如下几点:

该控制器气压量程为2MPa,分辨率是1kPa;体积量程为1000cc,分辨率为1mm3(即0.001cc)。

该控制器专门设计用于控制气压。这是因为内置于控制器程序中的目标压力搜寻算法对于空气(极软)与水(比空气刚度大很多)来说是不同的。

控制器能从零压力开始运行,控制器能提供足够的体积变化,这里1000cc是必需的。同时,该控制器可以通过空压机预压,这能够在自身压缩时“节省”体积。

方法A技术参数

高级2MPa/1000cc气压/体积控制器

压力量程:2MPa

体积量程(名义上的):1000cc

测量和控制分辨率:压力=0.1%满量程,体积=0.5mm3

测量精度:压力=0.1%满量程,体积=0.25%

方法AUNSAT系统必备选项

带高进气值陶土板的非饱和土底座

GDS2MPa/1000cc高级气压压力/体积控制器

4D非饱和土软件模块

从方法A升级为方法D的升级选项

局部应变传感器(霍尔效应或LVDT传感器)

大气压力传感器

三轴压力室通道环

方法B–HKUST内压力室体变测量


HKUST(香港科技大学)体变测量方法通过测量主三轴压力室中的内压力室里试样的体变来完成。体变测量通过一个高精度差压传感器(DPT)来完成,这使得体变测量仅仅在内压力室里面,从而使温度和压力变化引起的误差最小化。

通过一个GDS双通道气压控制器,软件控制的气动调节阀控制a)内外围压b)试样中的孔隙气压。

三轴试样安装在内压力室中(见图3),该内压力室通过DPT与参照管相连接。由于试样变形,将引起内压力室内水位的上升或下降,通过测量内压力室和参照管的压力差,结合相关的标定系数,就可以得到试样的体变。


图3HKUST内压力室和DPT连接示意图

方法B技术参数

差压传感器(DPT)量程:+/-1.5kPa(+/-150mm水头)

差压传感器(DPT)精度:0.2%全量程

体变测量理论分辨率(16位分辨率):10mm3.

体变测量精度:对于38mmx76mm试样,约为32mm3或体积应变的0.04%

HKUSTUNSAT系统必备选项

内压力室

带高进气值陶土板的非饱和土底座

HKUST顶帽

高精度、低量程差压传感器

4D非饱和土软件模块

双通道气压控制器(需要实验室气压源或空压机)

压力室通道环

方法C–双压力室体变测量

方法C体变的测量选项包括使用双层压力室或双压力室。由于压力室壁拉伸和蠕变引起的误差,常规的三轴压力室不能用于体变测量。

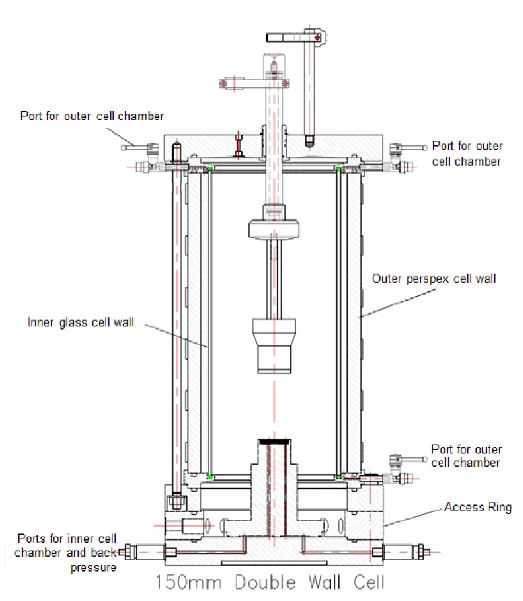

在双层压力室或双压力室中,内压力室壁没有压力差,因此没有径向拉伸/蠕变产生的误差。双层压力室由内有机玻璃壁和外有机玻璃壁构成。两个GDS压力/体积控制器用于控制围压/径向应力,第一个连接到内压力室,第二个连接到外压力室。围压目标值同时发送到内部和外部控制器。试样的体变是通过内压力室的体积变化来测量。


图4安装于GDSBishopWesley内的双压力室示意图

以往曾尝试采用刚度较大的三轴压力室(例如:不锈钢压力室)而不是双层压力室。不锈钢压力室很重而且不透明,也会产生一些偏差。

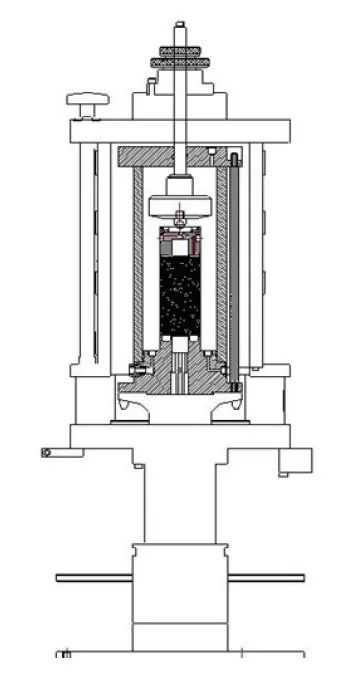

图5双压力室示意图

方法C技术参数

2MPa/1000cc高级气压压力/体积控制器

测量和控制分辨率:压力=0.1%满量程,体积=0.5mm3

测量精度:压力=0.1%满量程,体积=0.25%

方法CUNSAT系统必备选项

GDS双压力室

带高进气值陶土板的非饱和土底座

GDS压力/体积控制器

GDSLAB4DUNSAT软件模块

升级为方法CUNSAT需要的选项

局部应变传感器(霍尔效应或LVDT传感器)

大气压力传感器

三轴压力室通道环

方法D–局部应变测量

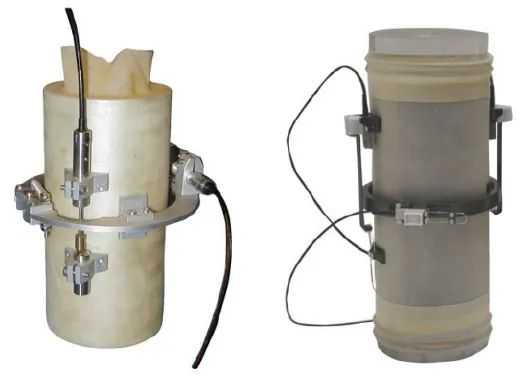

任何一套GDS系统都可以升级完成局部应变测量,如霍尔效应或LVDT传感器。两种装置都可以通过轻型铝制固定器固定在试样表面直接测量轴向和径向变形。

霍尔效应传感器可以在1700kPa水压力下使用。

LVDT传感器有2种型号:

低压型(最大可承受压力3500kPa),适合在水中使用。

高压型(最大可承受200MPa),适合在不导电的油中使用。


图6霍尔效应和LVDT传感器
