目的：规范定义设备的外观、机械、电气及设备配件的统一型号等相关标准，使设备标准化、目视化、规范化,保证生产稳定进行。
a)接线端子
1.在两个接头之间的通讯线必须连续，禁止任何中间的连接，以减少通信信号的损失。（生产紧急且仓库无合适型号线缆的情况下，允许暂时使用其他线缆连接，待线缆到位后再进行更换）

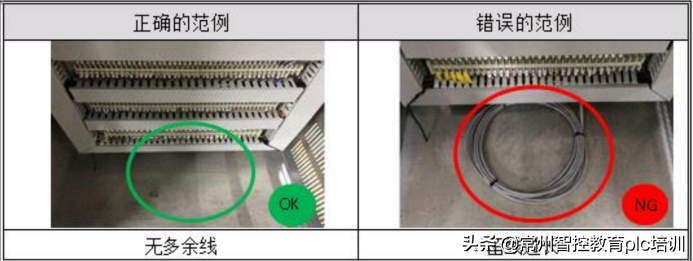

2.预留线不可过长，不可盘绕堆积在设备表面

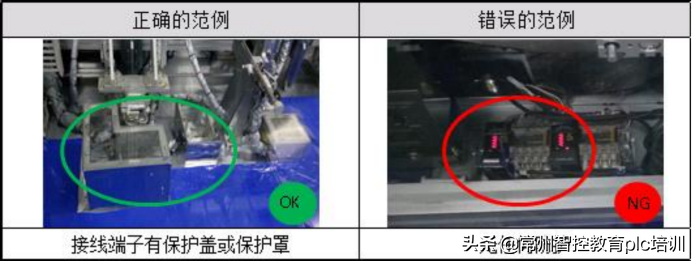

3.裸露在环境中的接线端子要有保护盖或保护罩

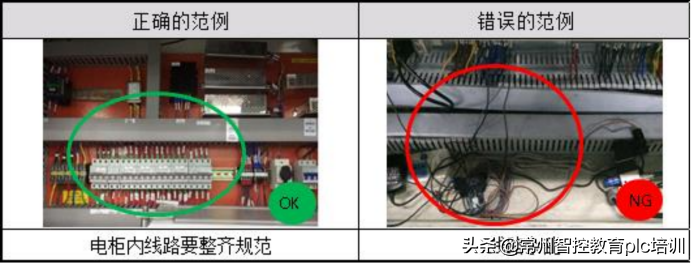

4.电柜内线路要整齐规范，所有线需进入线槽，不可随意乱放
b)走线规范
1.分类
线缆大致分成以下几种类型：
A类：敏感信号线缆
B类：低压信号线缆
C类：110V等级线缆
D类：辅助电路配电电缆
E类：主电路配电电缆
注：A类指各种串行通信（如以太网、RS485等）电缆、数据传输总线、ATC天线和通信电缆，无线电、以及各类毫伏级（如热电偶、应变信号等）信号线。
B类指5V、±15V、±24V、0～10mA、4～20mA等低压信号线（如各种传感器信号、同步电压等）以及广播音频、对讲音频电缆。
C类指110V蓄电池电源电缆、110V控制信号（各种开关量如向前、向后、牵引、制动等）线、头灯、电源线和照明电源线。另外48V脉冲触发线从布线角度宜归于C类。
D类指220/400V、连接各种辅助电机、辅助逆变器的电缆。
E类指额定电压3kV（最大3600V）以下，500V以上的电力电缆。
2.布线时，对A、B、C三类信号要分区走线，尽量减少C类对A、B类的干扰。
1)C类（110V蓄电池电源电缆、110V控制信号（各种开关量如向前、向后、牵引、制动等）线、头灯电源线、照明电源线和48V脉冲触发线）中的电源线宜用双绞线插接布线，脉冲信号线应用双绞线。
2)A类（各种串行通信（如以太网、RS485等）电缆、数据传输总线、ATC天线和通信电缆，无线电、以及各类毫伏级（如热电偶、应变信号等）信号线）应用双绞线最后绕接并避开C类（110V蓄电池电源电缆、110V控制信号（各种开关量如向前、向后、牵引、制动等）线、灯电源线、照明电源线和48V脉冲触发线）导线。
3)AB类(各种串行通信（如以太网、RS485等）电缆、数据传输总线、ATC天线和通信电缆，无线电、以及各类毫伏级（如热电偶、应变信号等）信号线)电缆至少离C类（110V蓄电池电源电缆、110V控制信号（各种开关量如向前、向后、牵引、制动等）线、头灯电源线、照明电源线和48V脉冲触发线5V、±15V、±24V、0～10mA、4～20mA等低压信号线（如各种传感器信号、同步电压等）以及广播音频、对讲音频电缆）0.1m、离D类(220/400V、连接各种辅助电机、辅助逆变器的电缆)0.2m、离E类(额定电压3kV（最大3600V）以下，500V以上的电力电缆)0.5m；
4)对于个别确有困难达到上述要求时，必须用普利卡钢质软管、金属管、线槽或其它措施加强屏蔽，
5)隔离体要单独接地，接地线长度应小于1m。

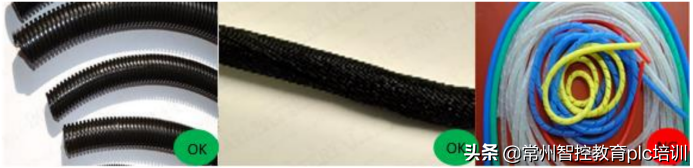

3.缠绕管裸露线路处理规范：Φ40以下管径统一使用黑色的开口自卷式套管或黑色的波纹管包裹；Φ40以上管径允许使用结束带，不允许用缠绕管。

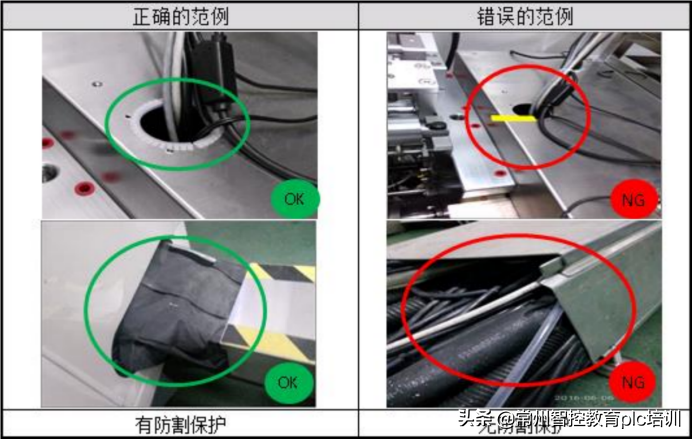

4.导线气管穿过金属板（管）孔时，应在板（管）孔上装有绝缘护套（出线环或出线套）做防割设计防止损伤而造成短路/泄漏。

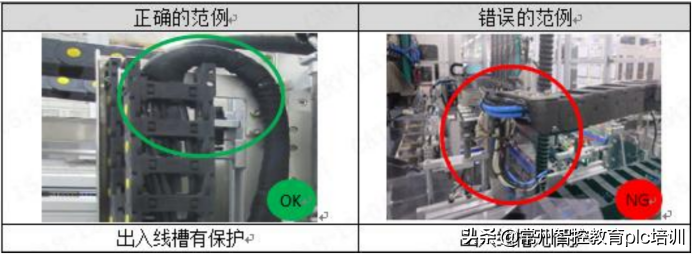

5.电线电缆出入线槽、线管时必须用黑色的开口自卷式套管或黑色的波纹管包加以保护，并用扎带固定。
下篇预告……（继续讲解走线规范）
