焊缝角尺主要有主尺、高度尺、咬边深度尺和多用尺四个零件组成，是一种焊接检验用尺，用来检测焊接件的各种坡口、角度、高度、宽度、间隙和咬边深度。适用于锅炉、桥梁、造船、压力容器和油田管道等的检测。也适用于测量焊接质量要求较高的零部件。
焊缝角尺采用不锈钢材料制造，结构合理、外形美观、使用方便、测量范围广。
焊缝角尺焊接检验尺：

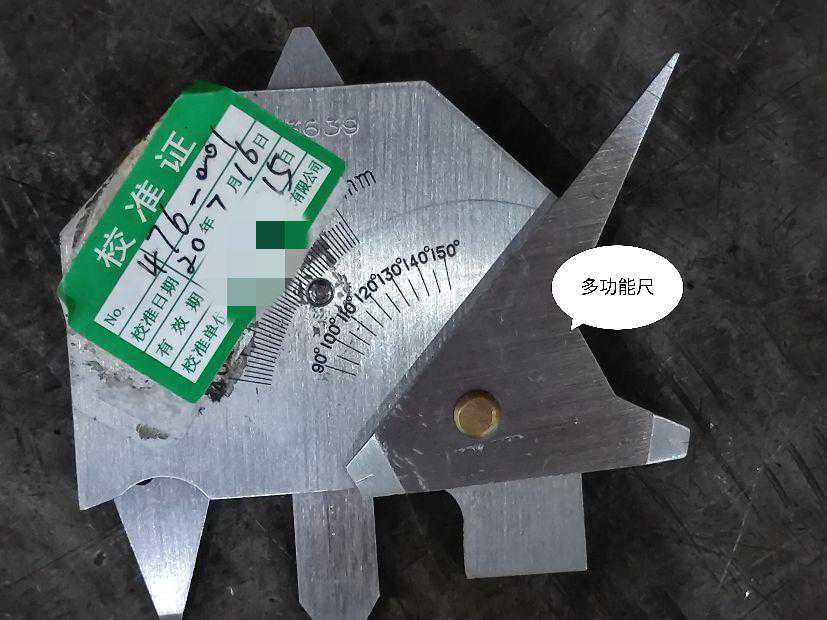

焊角尺正面
焊角尺反面

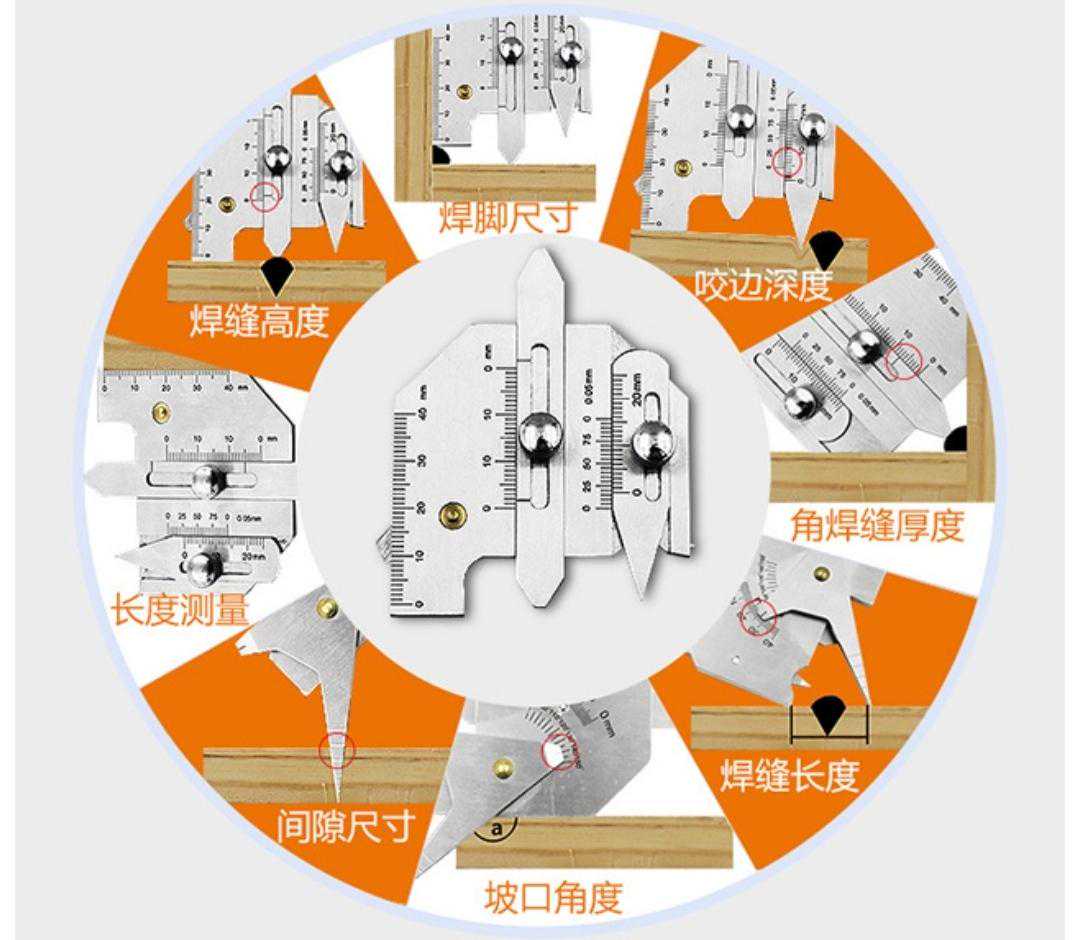

各种焊缝的使用方法：
一、测量平面焊缝高度
首先把咬边深度尺对准零,并紧固螺钉。
然后滑动高度尺与焊点接触,高度尺的示
值,即为焊缝高度(余高)。如下图:
二、测量角焊缝高
用该尺的工作面紧靠焊件和焊缝,并滑
高度尺与焊件另一边接触看高度尺指示
线,指示值为焊缝高度。如下图:
三、测量角焊缝
在45度时的焊点为角焊缝厚度。首先把主体的工作面与焊件靠紧,并滑动高度尺与焊点接触,高度尺所指示值为焊缝厚度。如下图：
四、测量焊缝咬边深度
首先把高度尺对准零位,并紧螺丝,然后
使用咬边尺测量咬边深度,看咬边尺示
值,即为咬边深度。如下图:
五、测量焊件坡口角度
根据焊件所需要的坡口角度,用主尺与多
用尺配合。看主尺工桌面与多用尺工作形
成的角度,多用尺指示线所指示值为坡口
角度。如下图:
六、测量焊缝宽度
先用主体测量角靠紧焊缝的一边,然后旋
转多用尺的测量角靠紧焊缝的另一边,然
后看多用尺上的指示值,即为焊缝宽度。
如下图:
七、测量装配间隙
用多用尺插入两个焊件之间，看多用尺上间隙尺所指数值，即为间隙值。如下图:
焊缝尺的实例图
焊缝尺的保养方法：
1.焊接检验尺不能与其他工具放置在一
起，以免变形造成划伤，刻度线模糊，影响精度。
2.不允许用香蕉水擦洗刻度部位。
3.多用尺上的间隙尺,不能当工具使用。
