重力式无阀过滤器的使用
使用范围
钢制重力式无阀过滤器系列产品，广泛适用于地表水净化（如大中小型景观水、人工河湖、喷泉瀑布等循环水的过滤）；地下水除铁除锰；旁流水旁流过滤；生产废水去除悬浮杂质；有机污水经生化处理、二次沉淀池处理之后的后续过滤，以及室内游泳池水的过滤。

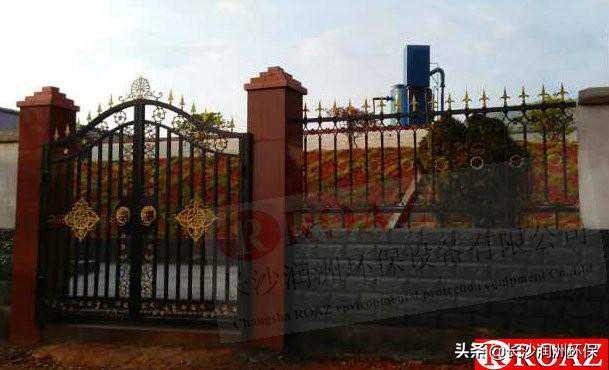

200吨/时无阀过滤器应用于化工厂
无阀过滤器有两大系列；一类是滤池方形，过滤水量有20m3/h至175m3/h；另一类滤池为圆形，过滤水量有20m3/h至80m3/h、200m3/h至750m3/h。其中过滤水量为20m3/h至175m3/h的均整体运至现场，过滤水量为200m3/h至750m3/h的，预制成几部分运至现场拼装而成，再经防腐后交付施工单位，装填滤料后即可调试和运行。
工作原理

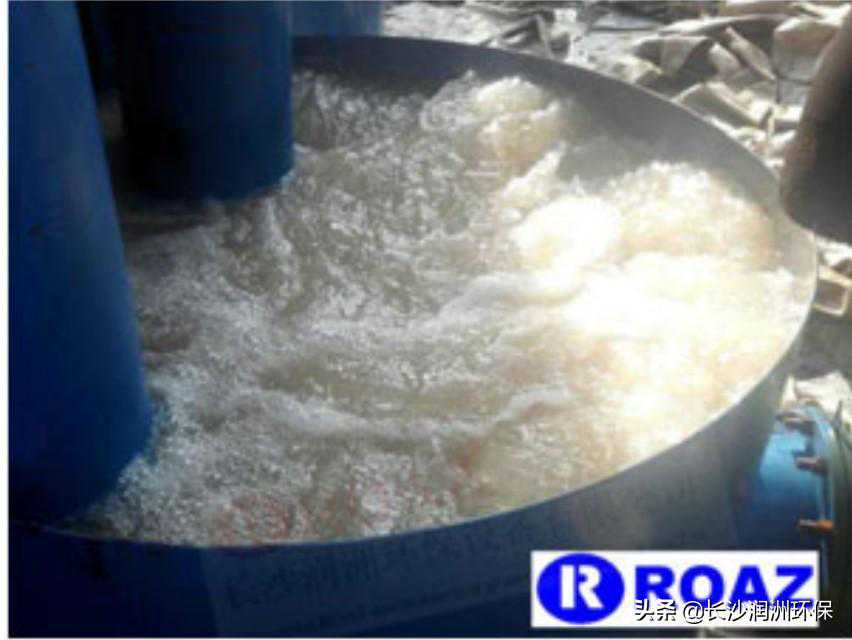

原水由进水管送入滤池，经过滤层自上而下地过滤，清水即从连通管注入存水箱内贮存，水箱充满后，水通过出水管入清水池，滤层不断截留悬浮物，造成滤层阻力的逐渐增加，因而促使虹吸管内的水位不断升高。当水位达到虹吸辅助管管口时，水自该管中落下，通过抽气管借以带走虹吸下降管中的空气，当真空度达到一定值时，便发生虹吸作用。这时水管中的水自下而上地通过滤层，对滤料进行反冲洗。当冲洗水箱水面下降至虹吸破坏管时，空气进入虹吸管，破坏虹吸作用。
设备组成
钢制重力无阀过滤器由进水系统、滤水系统、配水系统冲洗系统等组成。
进水系统：采用双格组合进水分配箱，既可进水，又可均匀配水。
配水系统：其采用格栅小阻力配水系统，集水区高达500mm这样冲洗配水更为均匀。
6、重力式无阀过滤器（图）用途
1、用于石油、化工、冶金、电力、炼油、轻工、纺织等工业循环冷却水的旁滤处理。
2、用于地表水净化、地下水除铁除锰。
3、用于城市、乡镇自来水厂的过滤处理。
4、用于软化、除盐处理的前处理。
5、用于游泳池、喷泉水景的净化处理。
6、用于生产废水去除悬浮物，有机污水经生化处理，二次沉淀池处理后续过滤等。
工艺设计数据
1、平均滤速：8-10米/时；
2、平均反冲洗强度：15升/米2·秒；
3、反冲洗历时：5分钟；
4、期终水头损失值：1.50米、1.70米、1.90米（三档任选）；
5、反冲洗膨胀高度：700×40%外加100mm安全高；
6、滤料层高度：700mm承托层厚度270mm；
7、进水浊度：不大于15度，最大值不超过30度；
8、出水浊度：不大于3度。
9、关于进水的最大允许悬浮物含量或铁、锰含量，滤后水的水质指标如何，则应由运行时控制，以适当的反冲洗周期去控制滤后水不超标。
滤料总类配置
1、滤层分单层、双层、三层。
2、滤料种类：石英砂、烧岩颗粒、纤维球、无烟煤、橡胶粒（分粒径大小不一一注明）
3、滤层高度：卵石承托层270mm滤料层700mm
