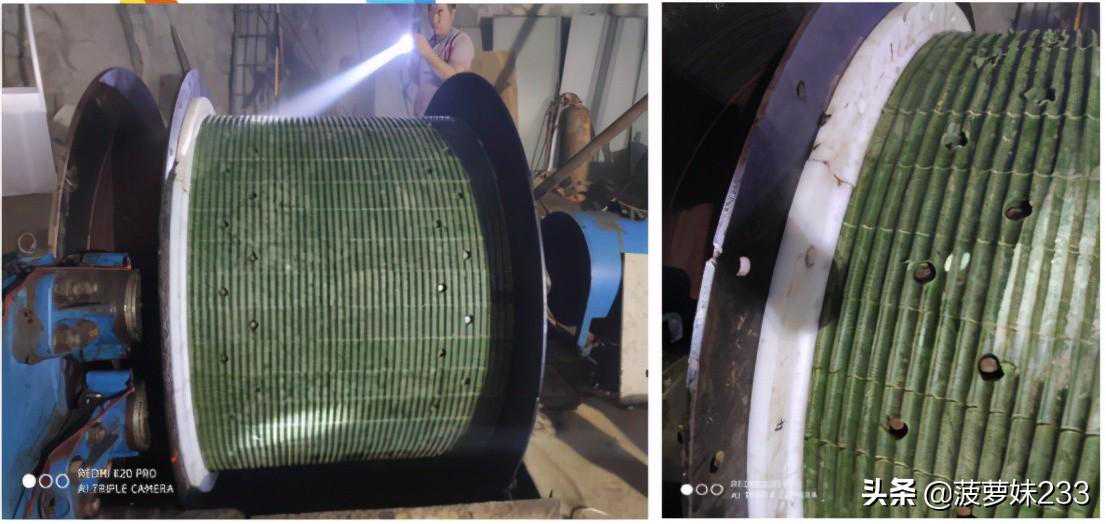

为了适应超深矿井钢丝绳的多层缠绕和平稳过渡，我们提出了一种新的层间过渡原理，设计了3层缠绕钢丝绳绳槽的塑衬，分析了绳槽主要结构参数和方法。

平行折线绳槽每一圈分成四段，包括两个直线段和两个斜线段绳槽。为了使钢丝绳从平行段能顺利进入折线段，斜绳槽升角的选取十分重要，根据钢丝绳平稳过渡条件，我们提出了折线区圆心角的二次螺线计算。研究结果表明：绳槽间隙取0.03d~0.4d，绳槽深度取0.3d~0.5d,上层钢丝绳的圈数比下层钢丝绳的圈数多即可满足。

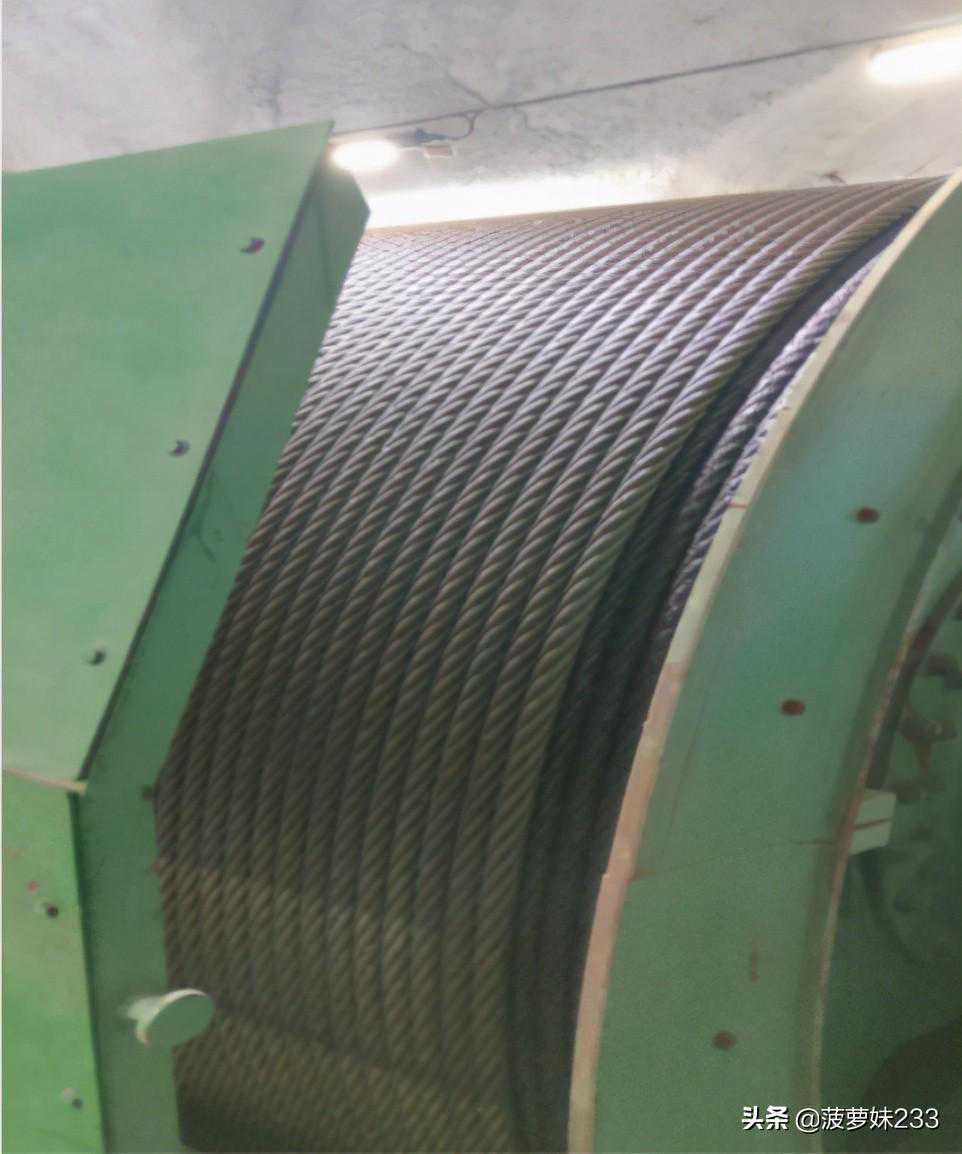

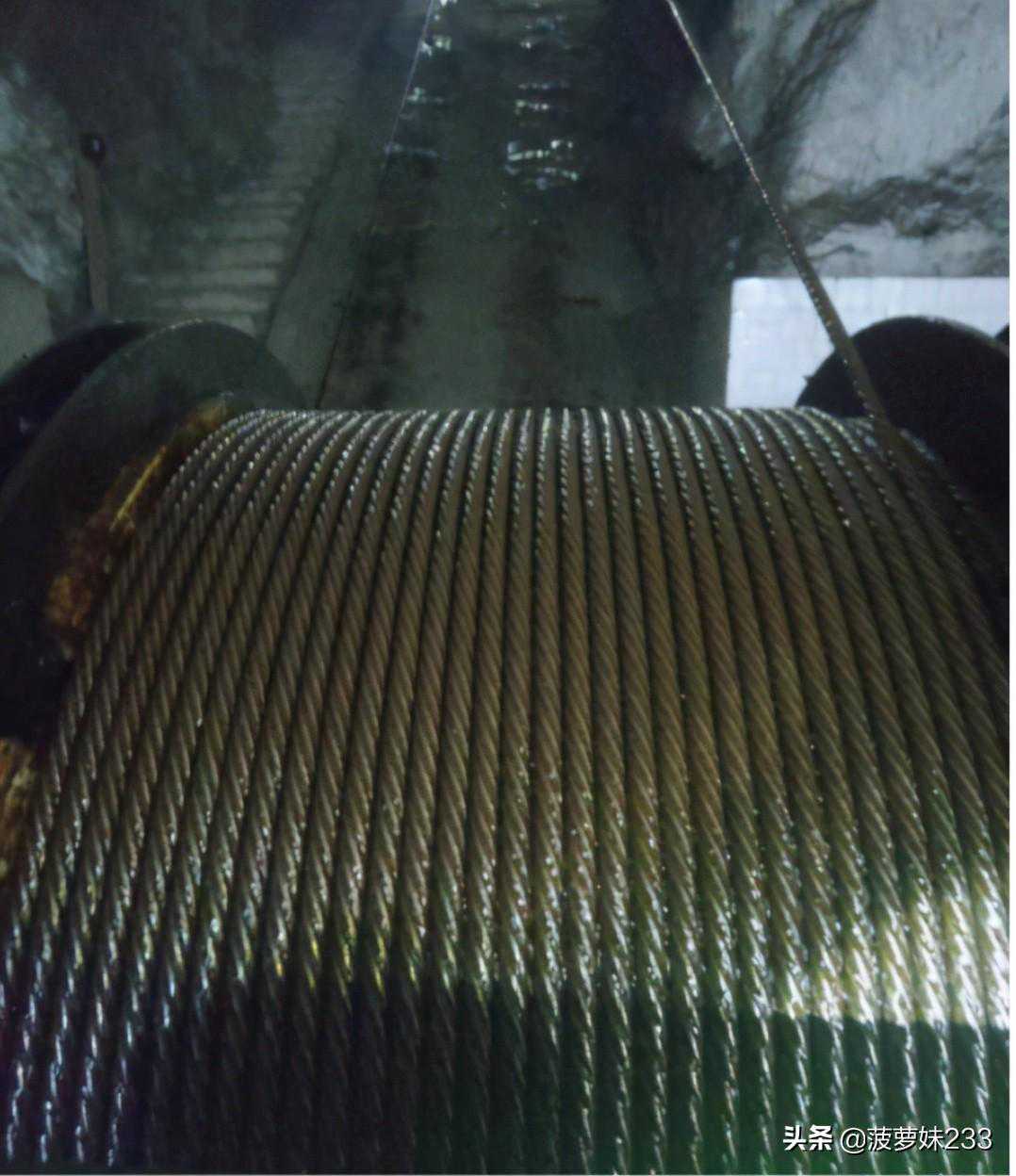

新型双折线绳槽能够实现钢丝绳的多层缠绕和整齐排绳，其中我们研制的导绳板功不可没，一方面能轻松的使钢丝绳爬升二层，减少对滚筒凸缘的挤压，另一方面可以准确定位钢丝绳向二层、三层爬升的起点，安装更轻松。

平行折线绳槽塑衬两个过渡区的位置可以做成对称，也可以做成不对称，经实验比较，具有两个过渡区的半节距的绳槽形式较好。
