FX-3R/RAY轴磁尺更换方法

【所需工具】

刀片、公制内六角棒组套、偏口钳、塞规（无磁性）、扎带、酒精、手电筒、无尘布（或无尘纸）等

作业步骤

1、首先拆下Y磁尺的侧面的金属护具

2、确认磁尺原来的装配方向，将原来磁尺两端的边缘处做记号。可以在侧面同位置用壁纸刀划一道记号

3、把磁尺读头拆下、以便在磁尺更换时进行相应的空间避让，拆下旧磁尺。下侧机台上可能会有残胶，然后用酒精清洁。

(提示：先不要着急用酒精擦拭，可以先尝试用手撕下，很可能可以一次性连贯撕下残胶)

4、根据之前的标记，安装新磁尺。请注意磁性的工具不要使用，以及避让磁性物。如果担心贴斜了，可以找一个人协助、在另一头扶着磁尺端部。或者在另一头直接用胶带压着磁尺端部。

(提示：如果新磁尺刚从户外拿过来，请在车间环境放置半小时回温后再进行安装)

5、贴好新的磁尺后，将安装磁尺读头，并调整读头间隙

客户的旧磁尺读头可能会有很多都已经严重破旧，甚至是破皮但可使用的情况。

我们在这个环节作业中要尽量避免：

①调读头间隙时，把读头底部起皮磨损问题扩大；

②磁尺读头除尘片装配时剐蹭新磁尺表面，使得新磁尺侧面不光滑，影响使用寿命。

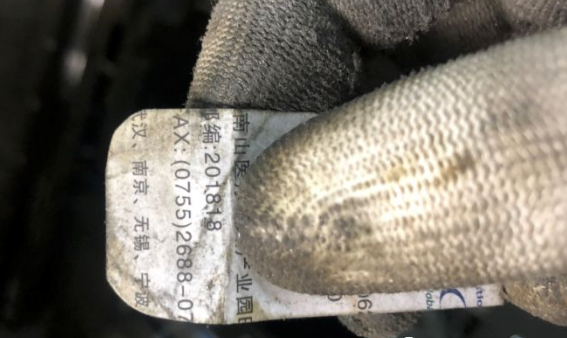

所以，建议制作、使用类似下述形状的纸质名片做塞规调试，如下图：

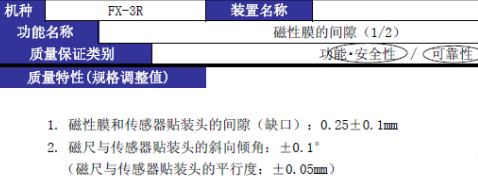

6、在使用塞规（垫片）确认磁尺读头间隙时，要考虑到磁尺读头除尘

的部品情况。如果原有的除尘片已经磨损老化，建议更换新品.

7、调读头间隙时，也要考虑到除尘片和磁尺的接触量，如果除尘片在磁尺上压的太狠了，会加速磁尺磨损。

当单纯考虑除尘片与磁尺的接触量，而忽略读头间隙（过大），则很可能在随后的开机原点复归、或进行Y设置时，Y轴磁尺找不到Z相原点，导致前后悬臂报警Y轴干涉错误。另外，注意，读头不要安装倾斜，倾斜是指水平方向和垂直方向两方面。

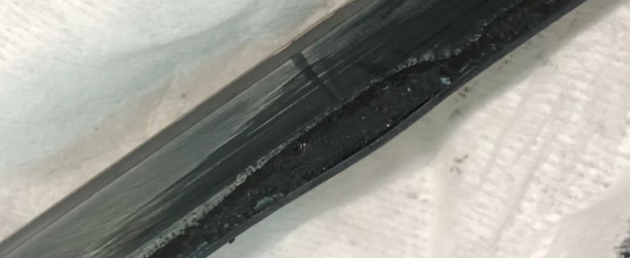

8、保养时，在XY导轨使用油枪注油后，溢出的6459油脂，长时间接触到Y磁尺，会对Y轴磁尺有一定的恶化影响，导致磁尺起鼓变形，然后除尘片会加速剐蹭这起鼓变形的磁尺上表面部分，导致磁尺破损。请及时清洁残油。如下图。

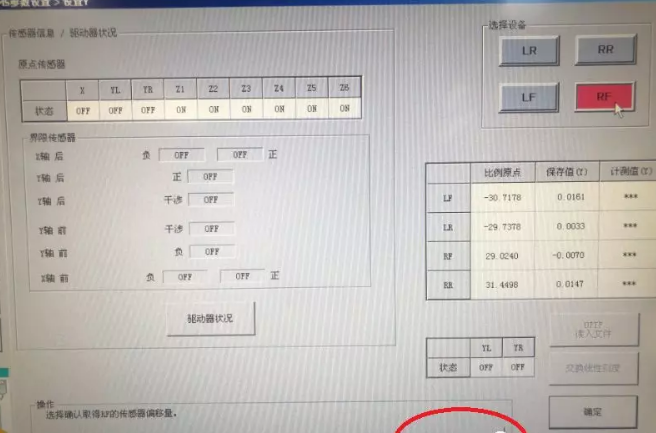

9、更换作业完成后，开机，切记先不要返回原点。首先切换到开发者权限，（建议先事先备份一下机器参数）。然后，进入MS参数设置——初期设定——Y设置。如下图：


10、首先，在更换一侧的相应站点，点“确认”。

比如：更换出口站点的YL磁尺，那么RF侧，RR侧都要做。

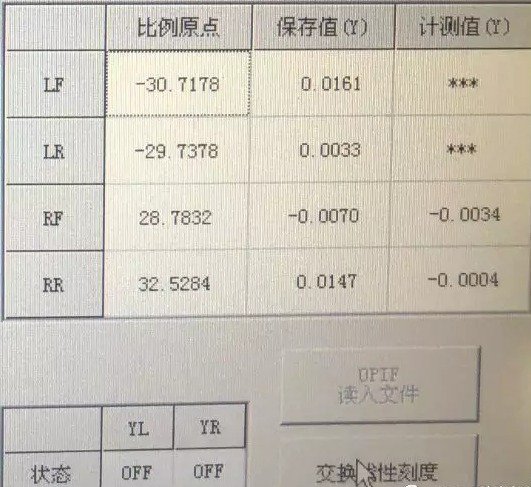

做的时候，最终使得窗口的计测值（Y）小于或接近保存值（Y）。

同理，同一个站点的RF侧，RR侧都要做。

如下图：


11、做完后，机器关机重启。确认开机后可以正常返回原点

12、进入手动控制，将相应站点OCC相机中心在该侧的2个共通标记中心示教，看看Y值相差大不大。目的是确认机头与2个共通标记的平行度。如果有问题，要重新检讨Y设置的做法，以及磁尺和读头的装配。

本次作业全部完成！
