许多新手上路都可能遇到各种的电气装置，书本上也可能没出现过，这次讲的是：ATSE

双电源供电是引自两个电源，现普偏切换是依靠自动转换开关电器（英文简称：ATSE），用于监测电路（过压，欠压，断相等故障），当某一路电源出现故障时，切换到另一路电源。

ATSE内部相当于两个开关+检测电路；

有的双电源有两组出线端，需并联起来，如下图


有的双电源直接有一组出线端，直接接负载即可。

分类：CB级，PC级，除了结构的不同，最主要的区别是CB级能分断短路电流，而PC级不可以。

切换功能：自投自复（主故障→备接通→主修复→自动转回主供电）

自投不复（主故障→备接通→主修复→人为切换）

互为备用（主故障→备接通→主修复→当备故障时才切换回主）

例1：市电与发电转换，低压配电房常见的市发电转换柜，当市电出现故障，发电机会启动，保证供电不中断。


例2：应急照明配电箱，当主用电源故障，切换备用电源供电，保证供电不中断。

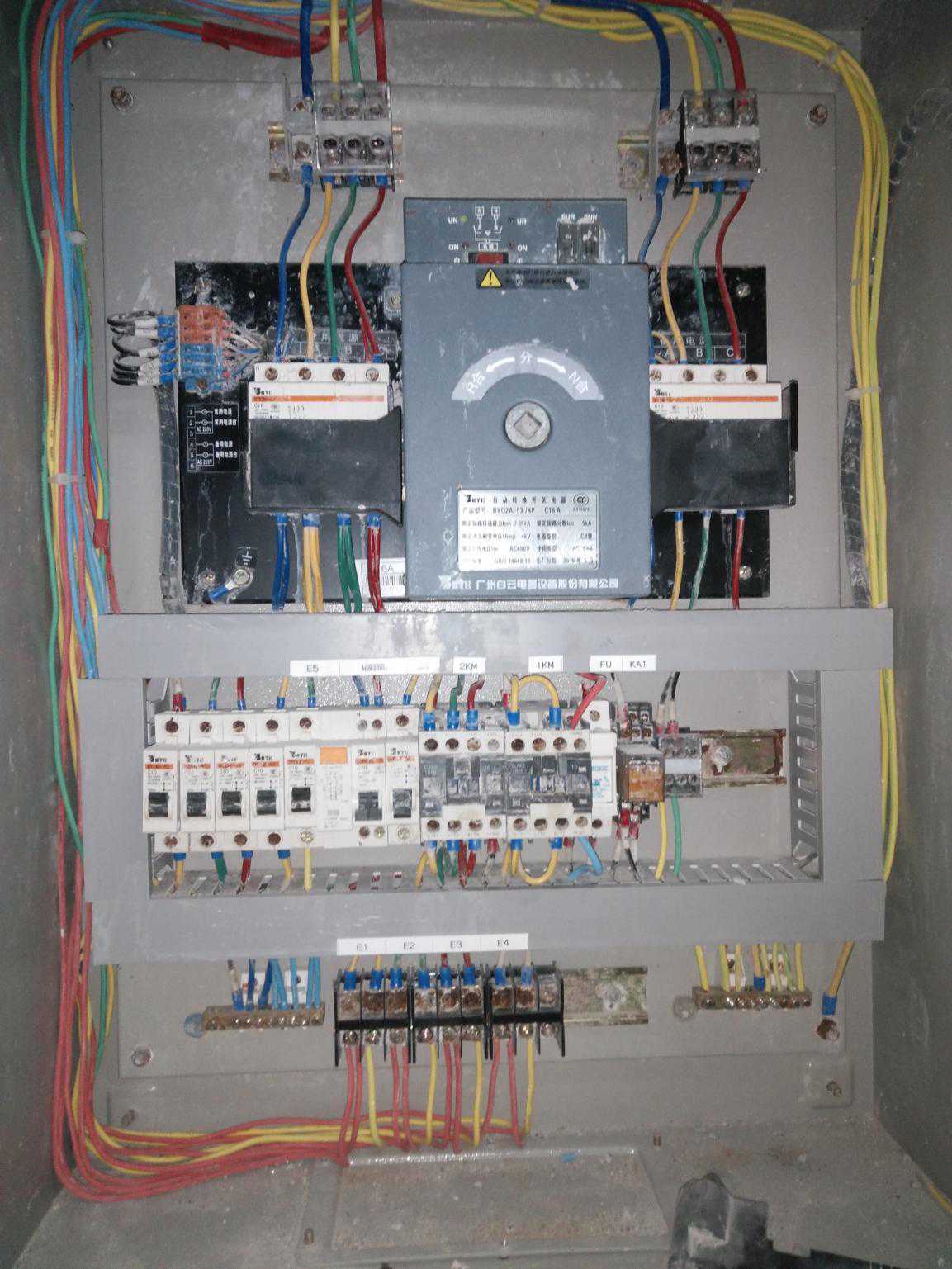

例图：

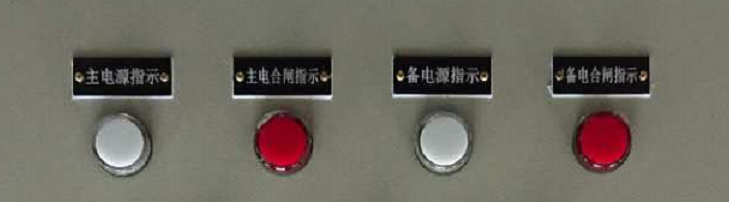

一般双电源箱或者柜，门板上都会有指示灯，哪一路电源有电，哪一路电源合闸均有指示。
