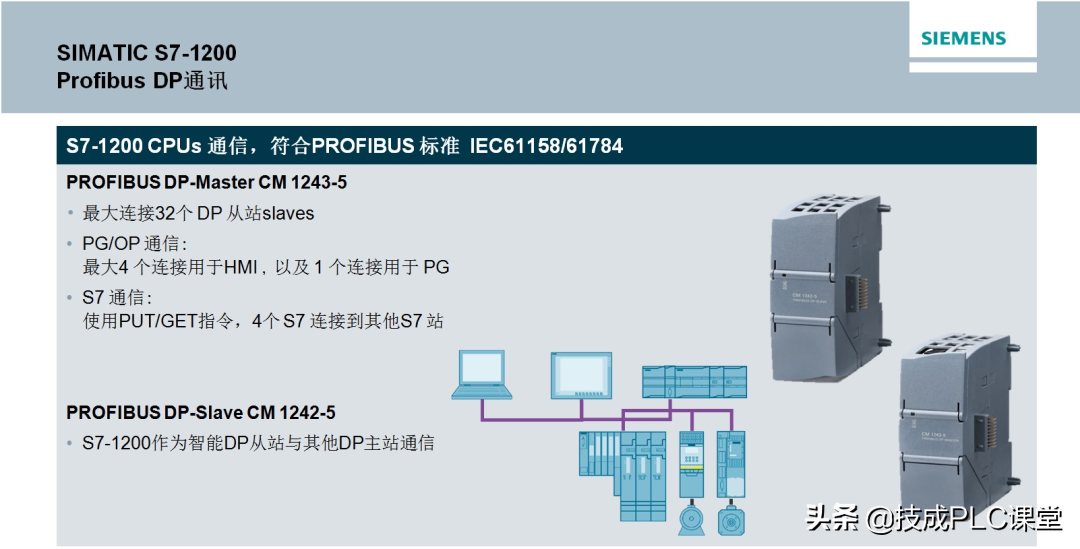

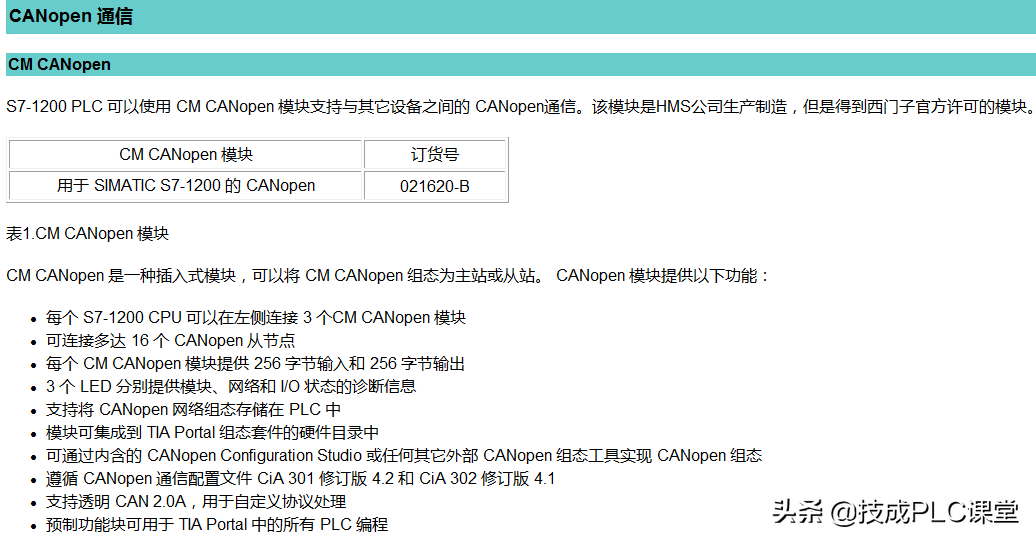

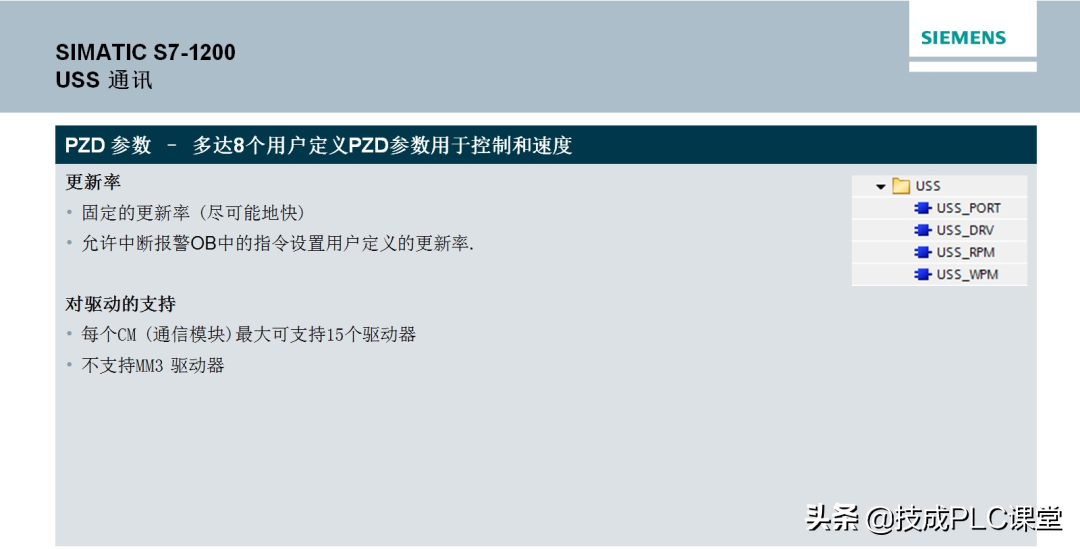

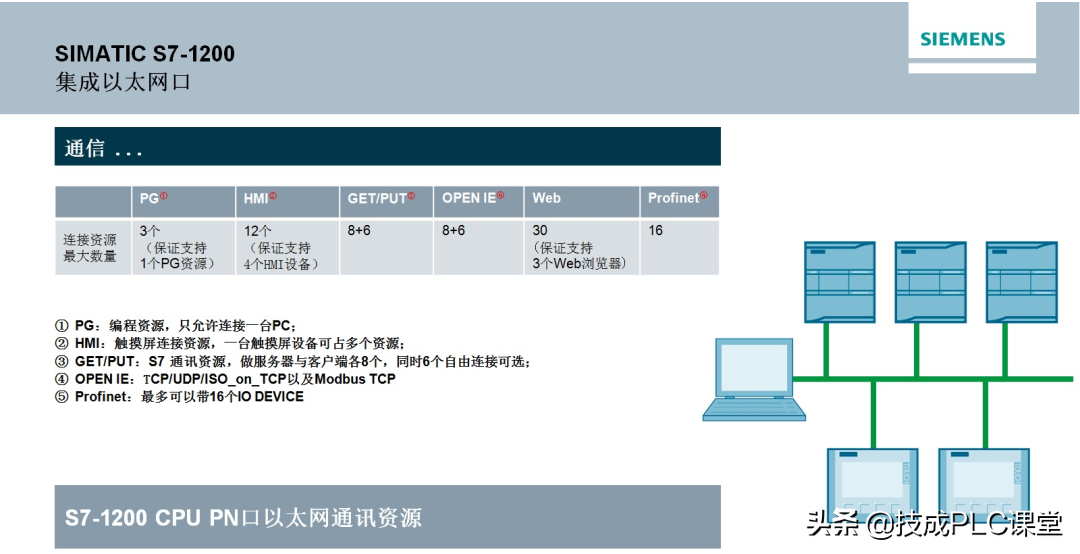

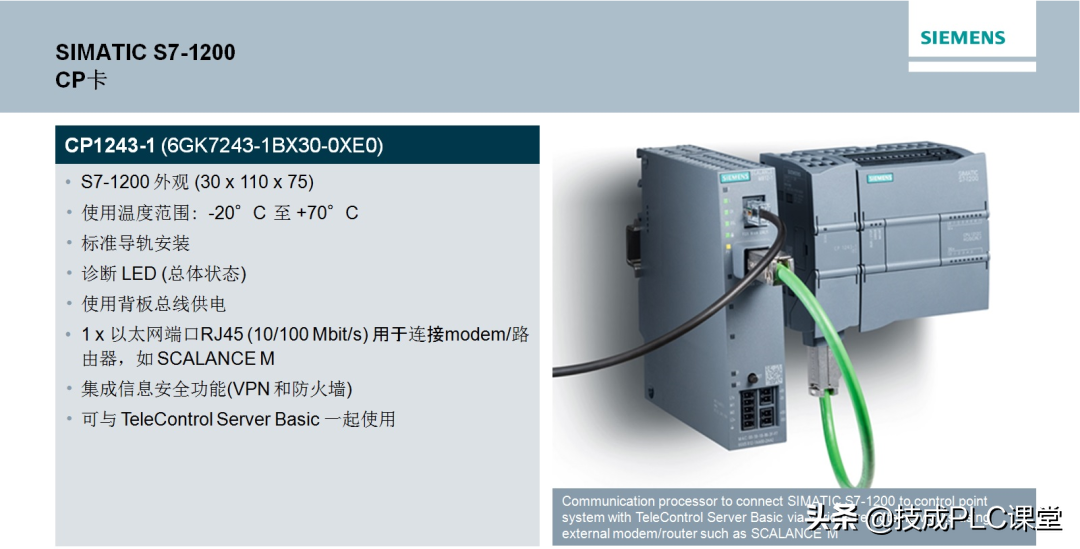

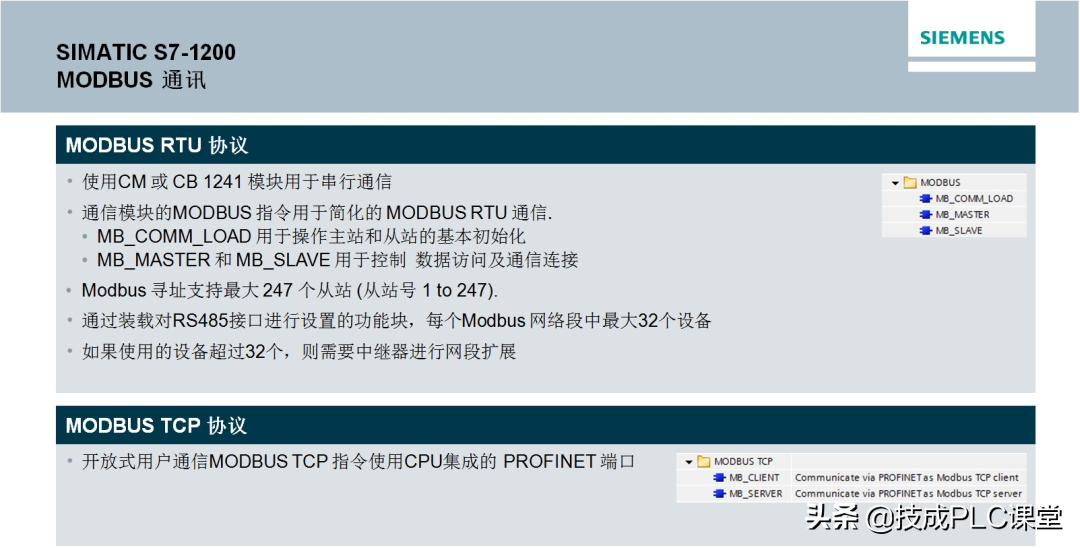

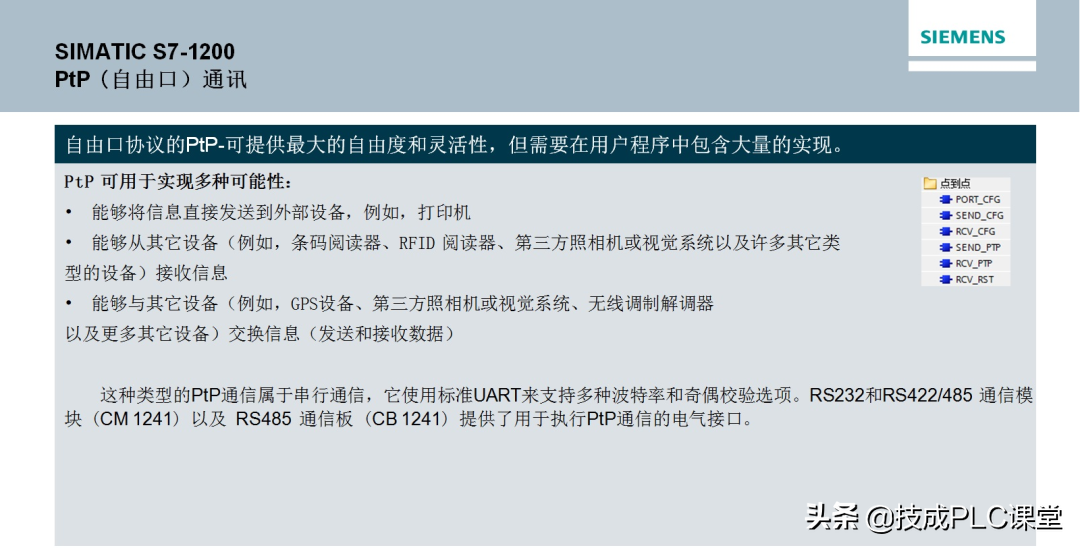

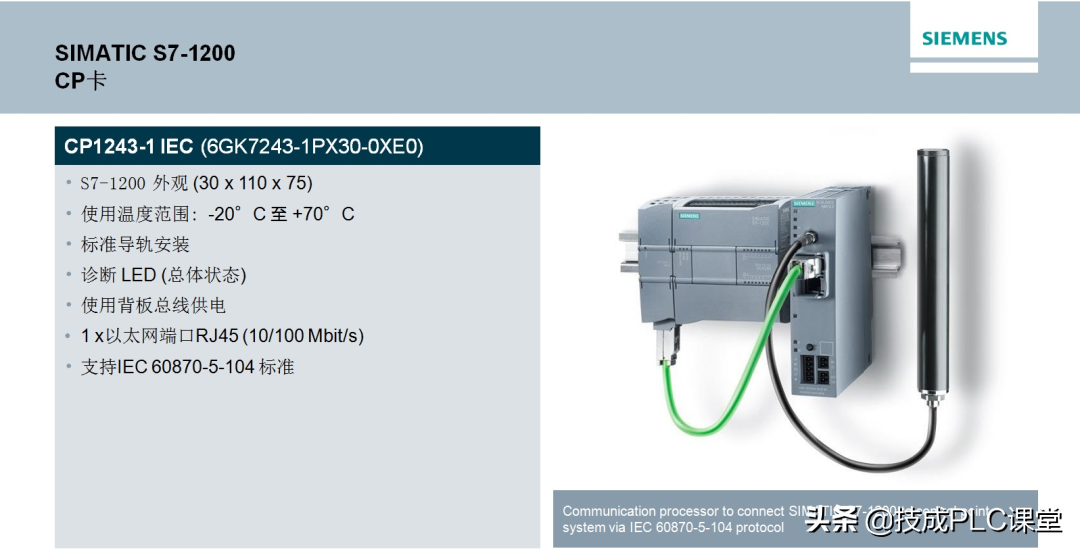

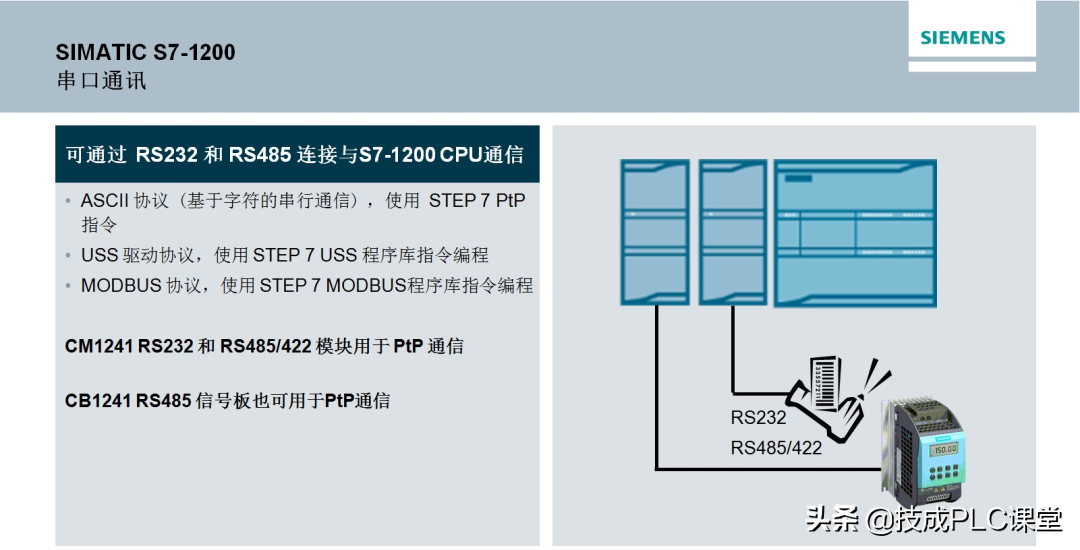

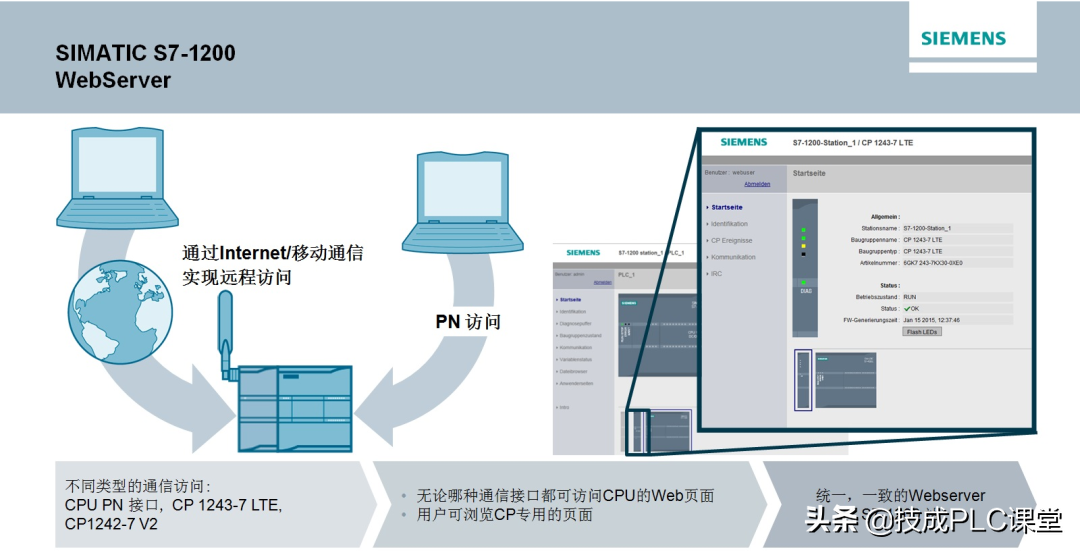

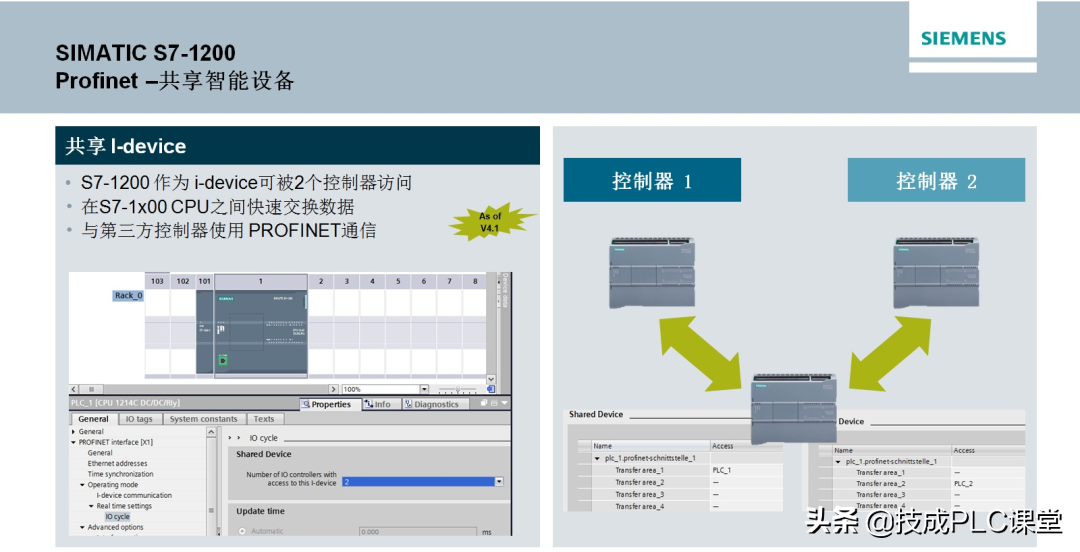

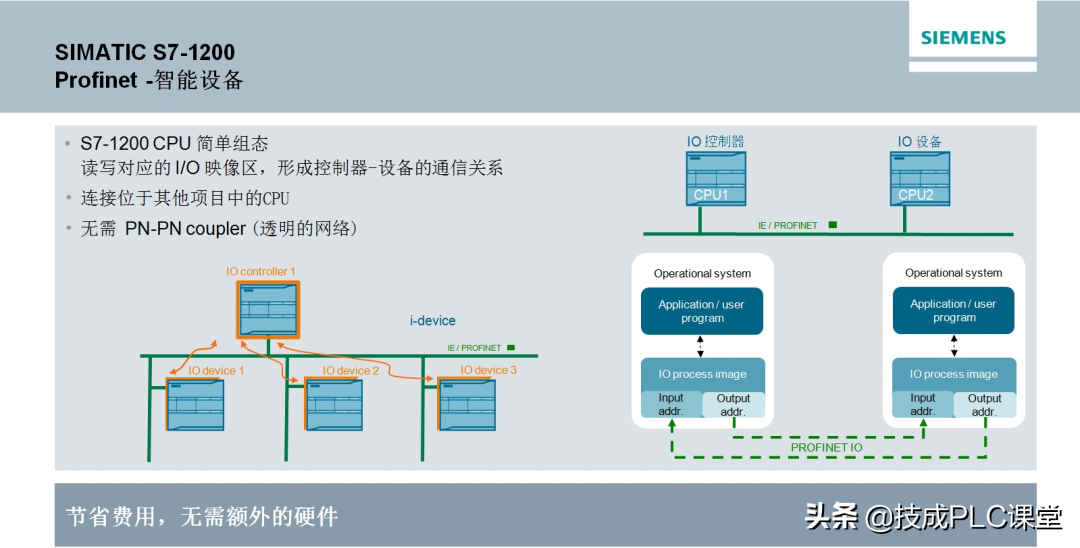

西门子S7-1200小型可编程控制器充分满足于中小型自动化的系统需求。产品考虑了系统、人机界面和软件的无缝整合和高效协调的需求。虽然西门子公司将其定位为低端的离散自动化系统和独立自动化系统中使用的小型控制器模块，但是其强大的通讯功能还是让人爱不释手，下面我们就一起来汇总S7-1200各种通讯的硬件模块及技术参数，方便我们在实际应用中选择正确的通讯方式。















从STEP7Basic/ProfessionalV13SP1开始，在编程指令，"选件包"中集成了SIMATICIdent配置文件和Ident指令块，使用TIAPortal进行组态与编程的S7-1200/1500可以使用这些指令对工业识别系统进行操作。S7-1200可以使用RF120C通信模块，实现与西门子工业识别系统的通信。本文介绍通过S7-1200CPU和RF120C，使用Ident指令块，实现对RF200进行读、写操作。

（1）主要硬件设备：

CPU1215C：6ES7215-1AG40-0AB0

RF120C：6GT2002-0LA00

RF260R：6GT2821-6AC10

MDSD100：6GT2600-0AD10

RF260R到RF120C连接电缆（2m）：6GT2091-4LH20

（2）软件环境：

TIAPortalV13SP1Update4

（3）系统配置：

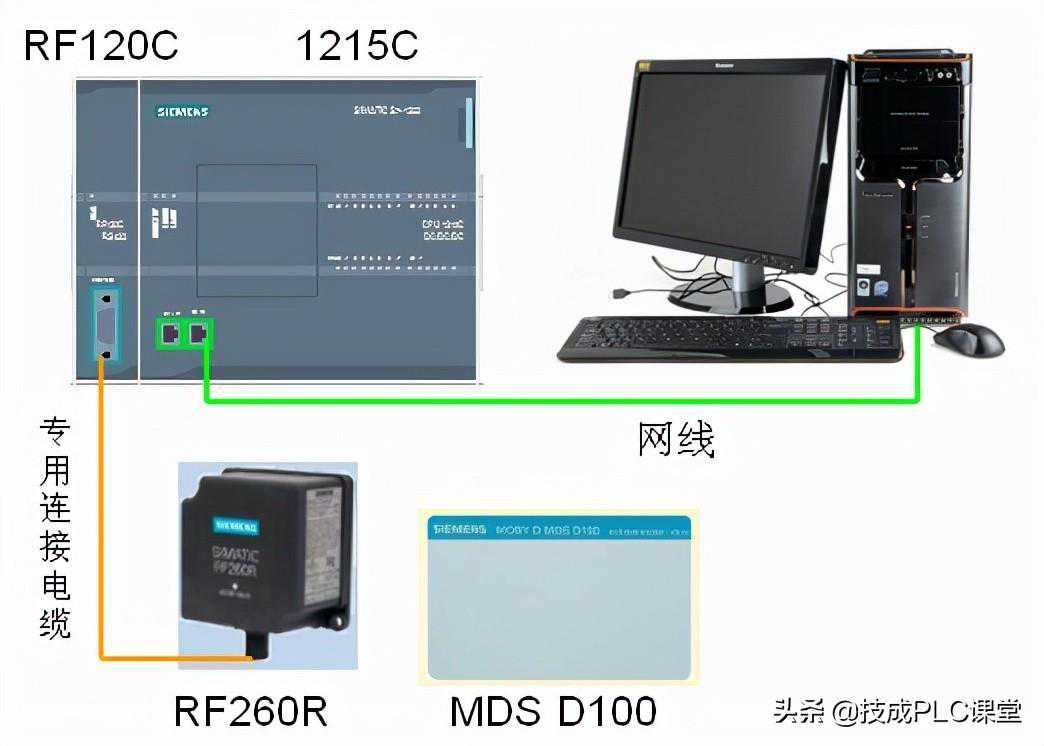

S7-1200CPU1215C通过RF120C通信模块，连接RF260R读写头，在TIAPortalV13SP1Update4软件环境下，使用SIMATICIdent指令块对数据载体（MDSD100）进行读写操作。系统配置，如图1所示：
