图片中的这些像箱子一样的东西，是工业机器人的电控柜，他们是工业机器人的主体硬件，可以说是工业机器人的“大脑”，他们的外表或许看起来朴实无华平平无奇，但是——他们确实工业机器人的智能主导和神经系统。

接下来，让我们一起来看一下，这个“大脑”有什么神秘之处：

1.什么是电控柜？

电控柜（ElectricalControlCabinet），也称为电气柜或电箱，是工业机器人的神经中枢。它包含了控制系统硬件，如PLC（可编程逻辑控制器）、驱动器、接触器、断路器等，以及通讯模块和电源模块等。电控柜负责接收来自机器人控制器的指令，并转化为电气信号，驱动机器人的执行器和伺服电机进行相应的动作。

2.电控柜有什么？

本文以伯朗特工业机器人为案例，对电控柜进行详细拆解。

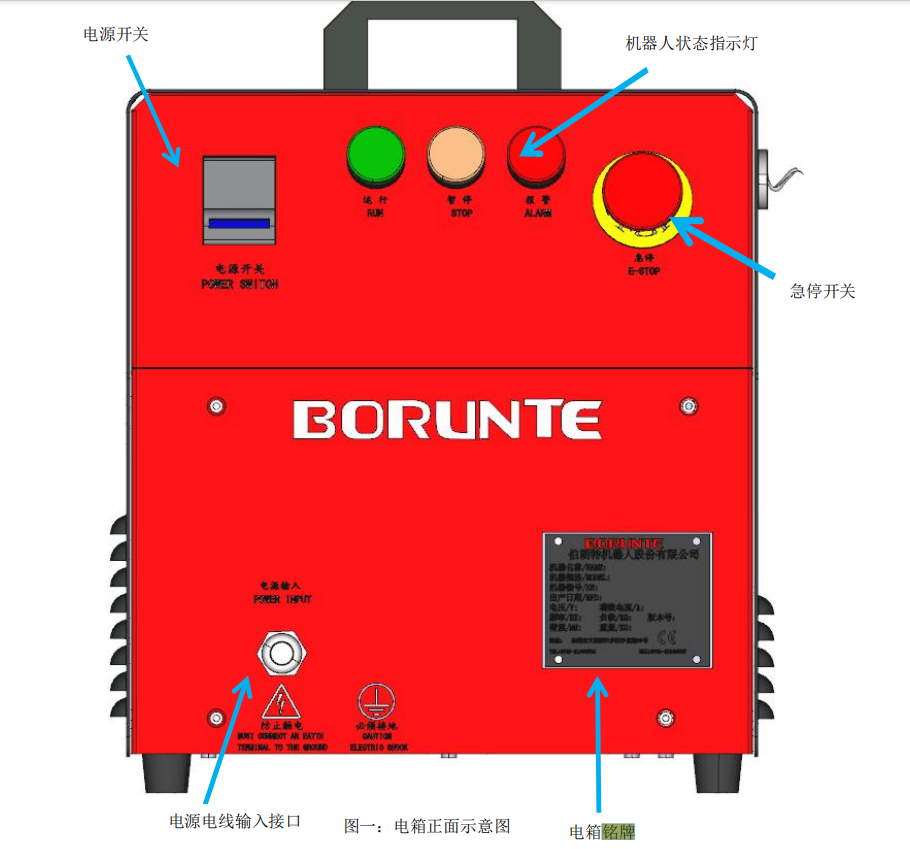

①正面：

电源开关：位于机器人控制柜的左上方，负责启动和关闭机器人系统。通常需要接入的是符合机器人系统要求的稳定电源，并确保有足够的功率供应。

运行状态指示灯：中部通常设有三色灯，用以清晰显示机器人的操作状态。绿色指示灯表示机器人处于正常自动运行模式，橙色指示灯表示机器已暂停运行，红色指示灯则是报警状态，提示操作人员或维护工程师检查系统。

急停按钮：位于控制柜右侧，一旦按下，能够立即中断机器人的动作和电源，确保操作人员和设备的安全。

电源输入接口：用于连接外部电源线，必须确保电源线的规格与电控柜的输入规格相匹配以安全使用。

控制柜铭牌：通常位于柜体的下方，显示了控制柜和相连工业机器人的具体信息，以确保信息的一致性和便于维护。

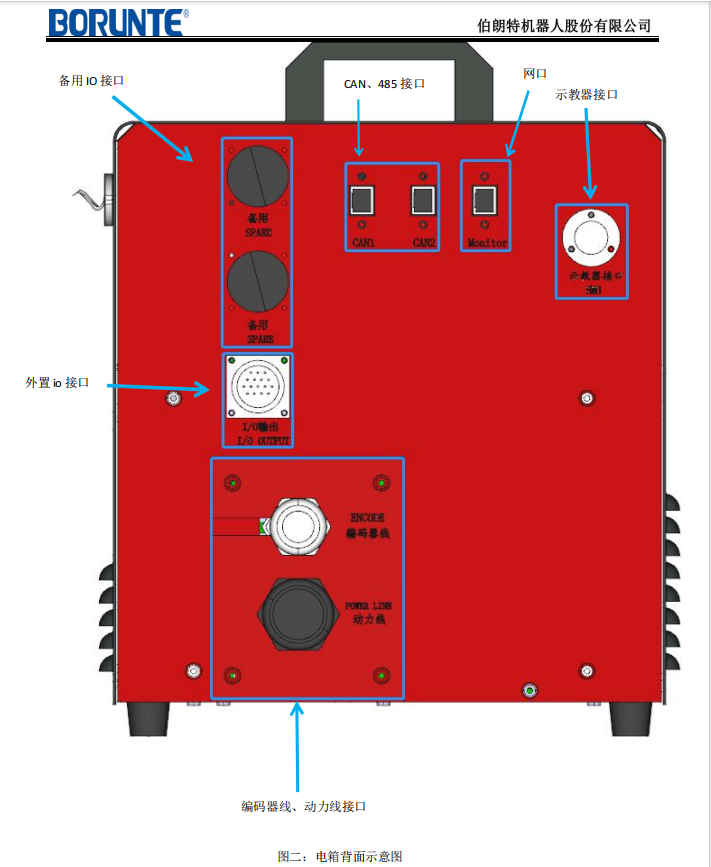

②背面：


外部IO接口：用于连接外部设备或传感器，实现机器人与外部设备的信号交换。

CAN、485接口：这些是工业通讯接口，CAN接口通常用于设备间的高速通讯，而RS485用于支持远距离、低速率的串行数据通讯。

网络接口：以太网接口用于机器人与工厂网络的连接，实现数据传输和远程监控。

示教器接口：连接示教器，用于对机器人进行编程和操作指导。

备用IO接口：额外的接口用于未来的扩展或备用，以适应不同的应用需求或升级。

电控柜的设计和配置直接关系到机器人系统的稳定性、可靠性和安全性，因此在机器人系统的设计、安装和维护过程中，对电控柜的了解和正确使用至关重要。
