常规安装工程质量标准化简介
1、屋面
“四根五口一条线”即管根、女儿墙根、基础根、变形缝根。五口:排汽口、出气口、水落口、檐口、上人口。一条线:避雷带。
原则:
(1)根据屋面平面尺寸，结合建筑柱网及突出物的排布情况，自分水线向两侧和横向对称排布，坡度设置合理。
(2)排版尺寸应考虑扣除墙面装饰层厚度，保证整砖。
(3)屋面排水系统宜设置排水沟(推荐做法)，应在屋面结构施工前，做变更洽商，屋面结构起坡，避免排水沟施工造成的保温冷桥或结露，且较易控制坡度和平整度，观感质量好。
(4)突出物宜采用涂料面层，不宜贴砖。周边整砖排布，突出物边缘应与屋面砖对缝。
1.1平面做法

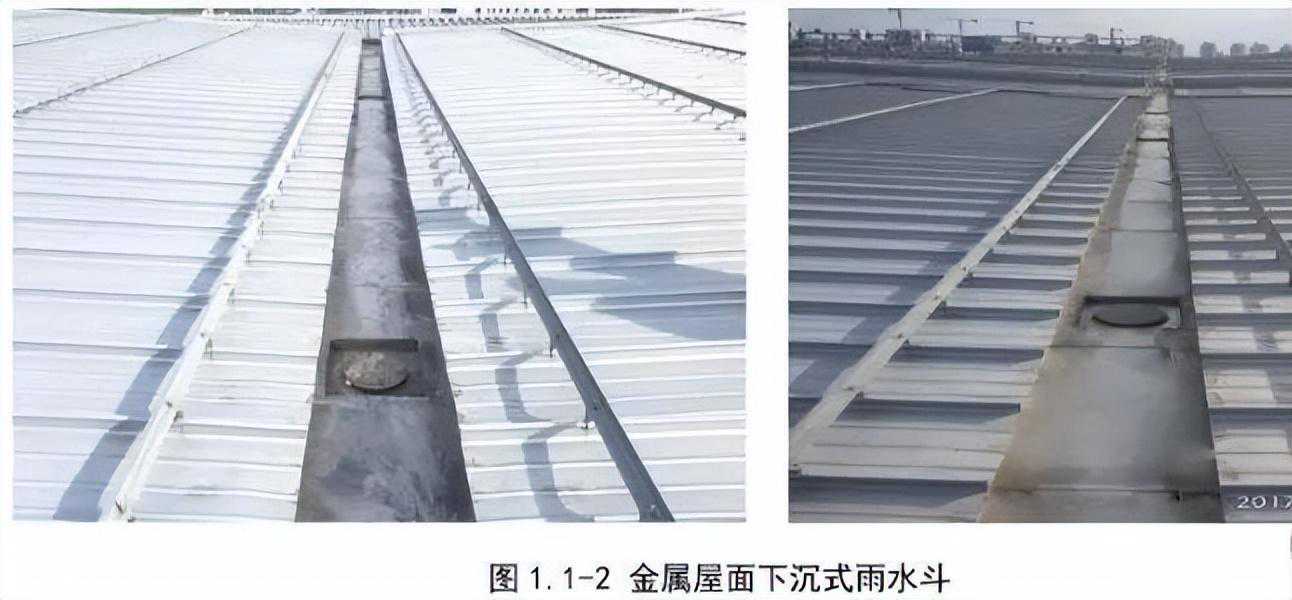

(1)金属屋面下沉式雨水斗
1)天沟内应设下沉井，其尺寸为800mm*800mm*100mm，虹吸雨水斗安装在下沉井中心处，保证初期雨水更快形成虹吸。
2)不锈钢天沟应联通，虹吸雨水斗处800mm长度的天沟应水平无坡度，其余各处天
沟设3%坡度坡向下沉井，虹吸雨水斗的间距不超过20m。
3)焊缝要采取酸洗钝化处理。
1.2管根
(1)管道泛水处防水层下应增设附加层，附加层在平面和立面的宽度不应小于250mm。
(2)卷材收头应用金属箍紧固和密封材料封严，涂膜收头用防水涂料多遍涂刷。

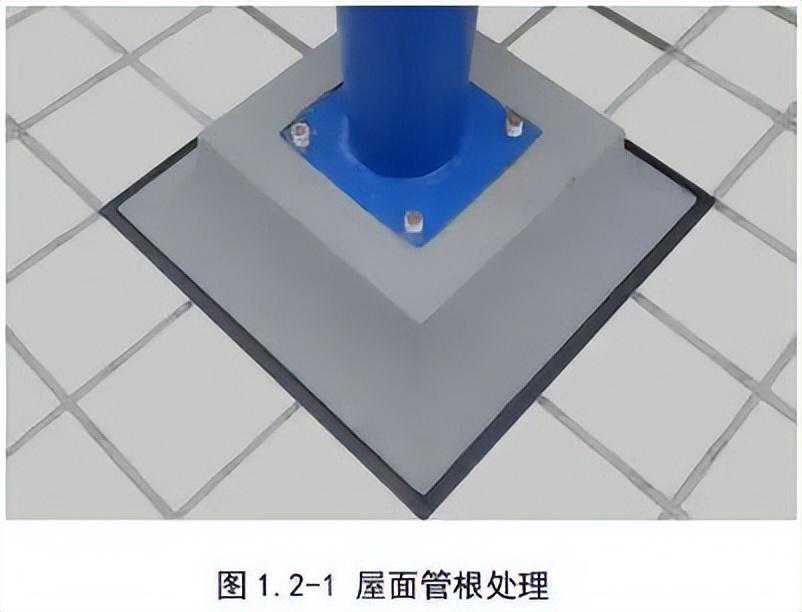

(3)出屋面管跟应做基础，与屋面结合部位做圆弧，要求曲顺自然，阴阳角结合自然，基础边线与砖缝对齐(面砖屋面)，基础台面层应采用涂料面层。

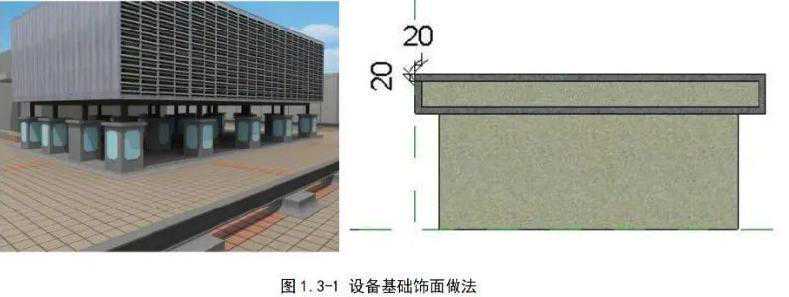

1.3设备基础

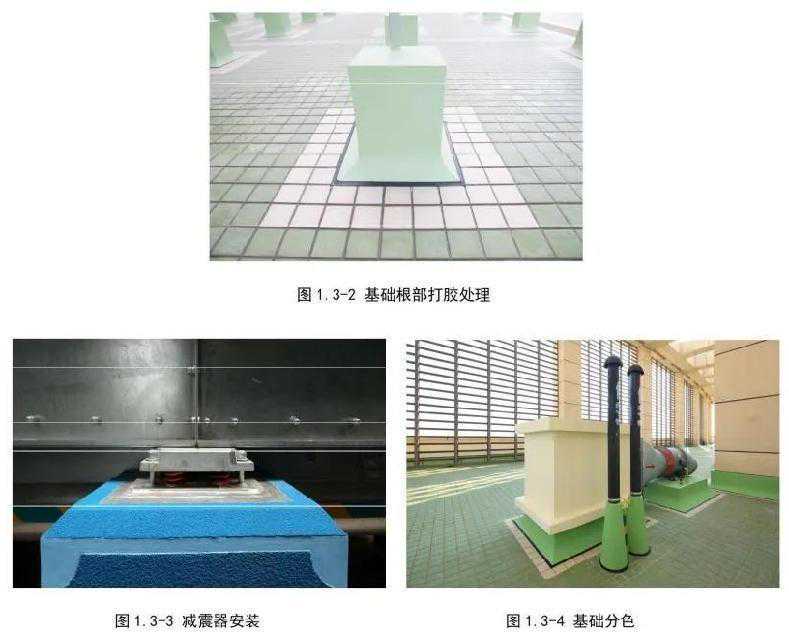

(1)设备基础面层宜选用涂料饰面，面层采用弹涂工艺，各棱角边20mm宽范围内压光处理，使棱角分明。
(2)设备基础四周预留20mm宽缝隙，黑色密封胶处理，胶缝宽窄一致顺直光滑。分格缝需沿设备基础边设置，若出现穿越设备基础，分格缝应不间断，分格缝内用柔性密封材料嵌填密实。
(3)设备与基础接触处减震垫外露，外形方正，减震有效。
(4)设备基础四边采用不同颜色屋面砖做分色处理。

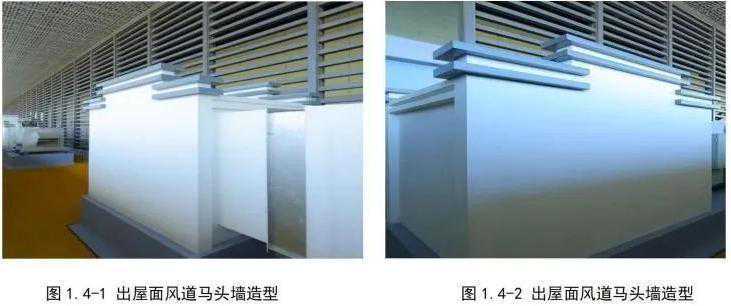

1.4出屋面风道

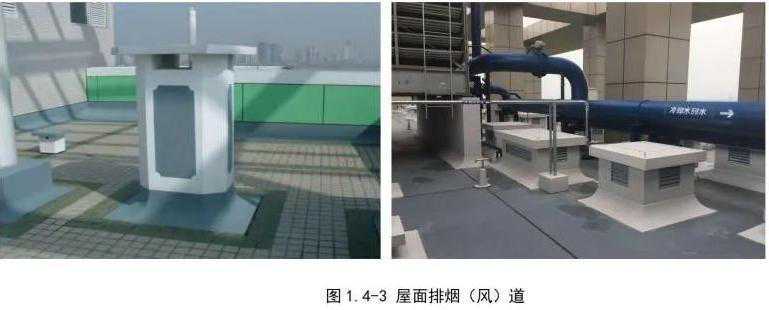

(1)根据出屋面风量大小将尺寸不统一的风道统一，风道造型可结合工程特点及地域特色进行深化设计。
(3)与屋面结合部位做八字角，曲顺自然，八字角圆弧一致，阴阳角结合自然。

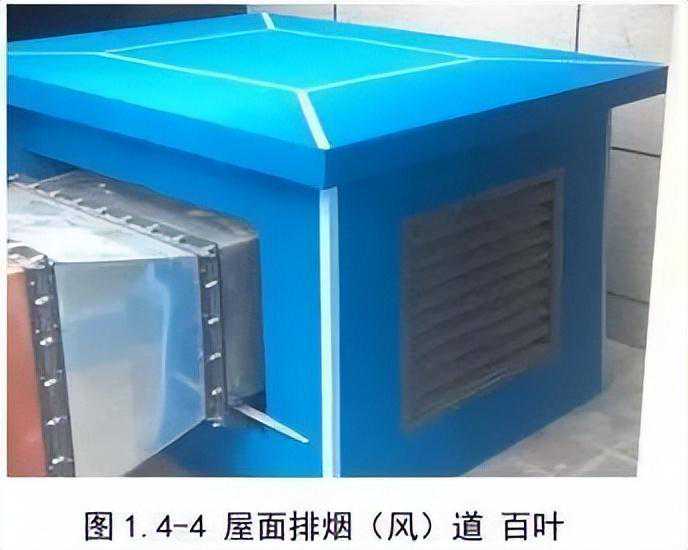

(4)出屋面风道侧口应做防雨百叶，风道洞口应先收口，后安装百叶。

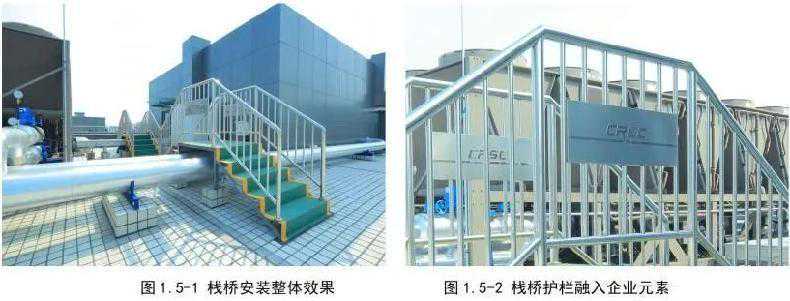

1.5栈桥
(1)栈桥安装牢固，栈桥高度、踏步宽度设置合理。
(2)栈桥高度大于700mm时，两侧加设护栏，护栏高度不低于900mm。造型、图案需精心设计，如在护栏上加入企业LOGO或当地特色元素。
(3)需设置有效接地。

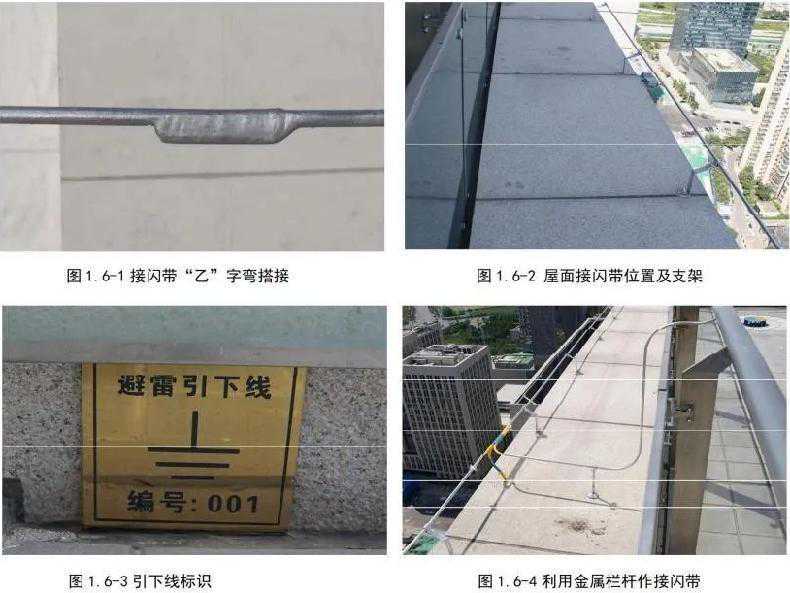

1.6圆钢接闪带

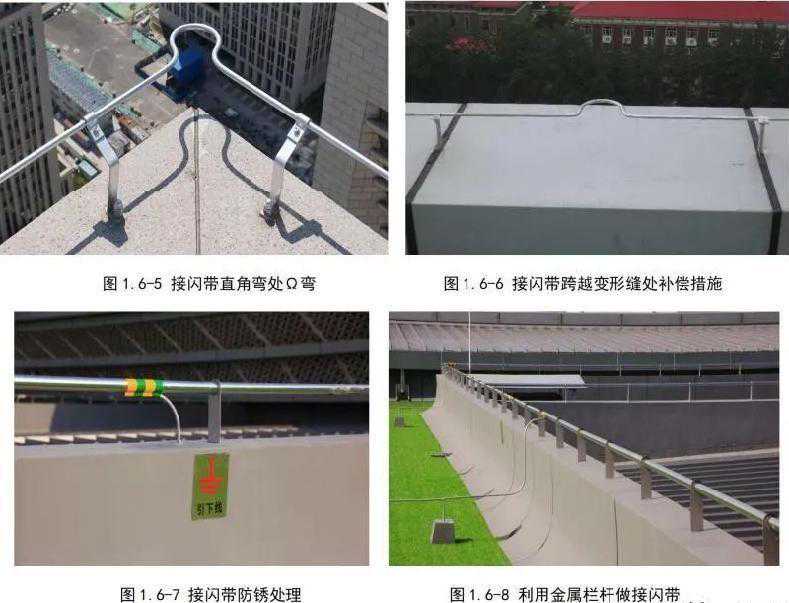

(1)接闪带圆钢搭接采用“乙”字弯。
(2)女儿墙宽度超过30cm的，接闪带应设在檐边垂直面上，不超过30cm的，设置在女儿墙中间，合理选择支架，确保接闪带安装高度大于150mm。
(3)檐角及变形缝部位应设置Ω弯。
(4)女儿墙部位有金属栏杆的，可以与设计协商利用栏杆做接闪带，但需注意栏杆厚度，引下线需与栏杆上端可靠连接。
(5)接闪带与防雷引下线连接的部位应有标识。
1.7屋面桥架
(1)桥架应为防雨型。
(2)桥架底距地最低点不应低于25cm。

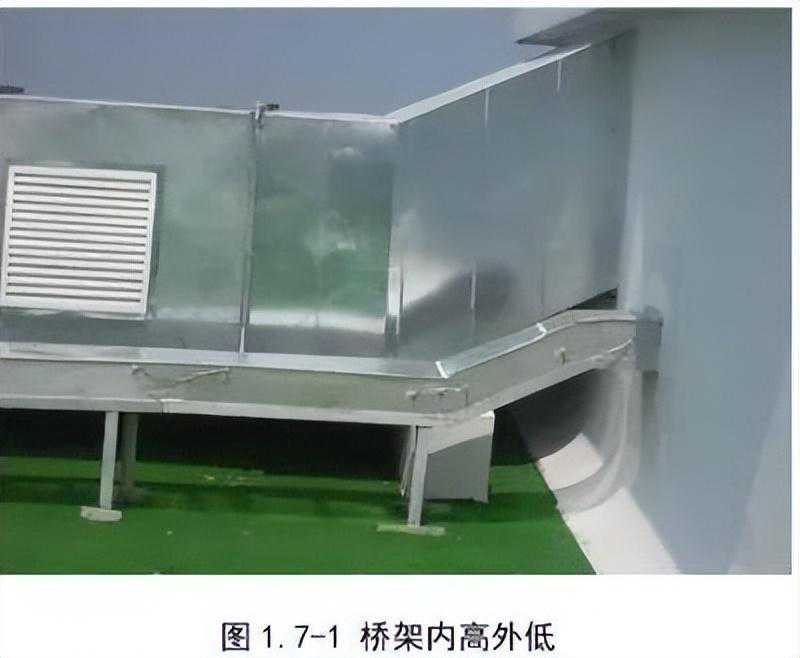

(3)与墙体连接处需内高外低，防火封堵严密。
(4)有高空花架梁的屋面，桥架必须高架。
1.8软管过渡连接
(1)屋面设备软管连接采用普利卡金属软管。
(2)金属软管两端采用专用接头连接。

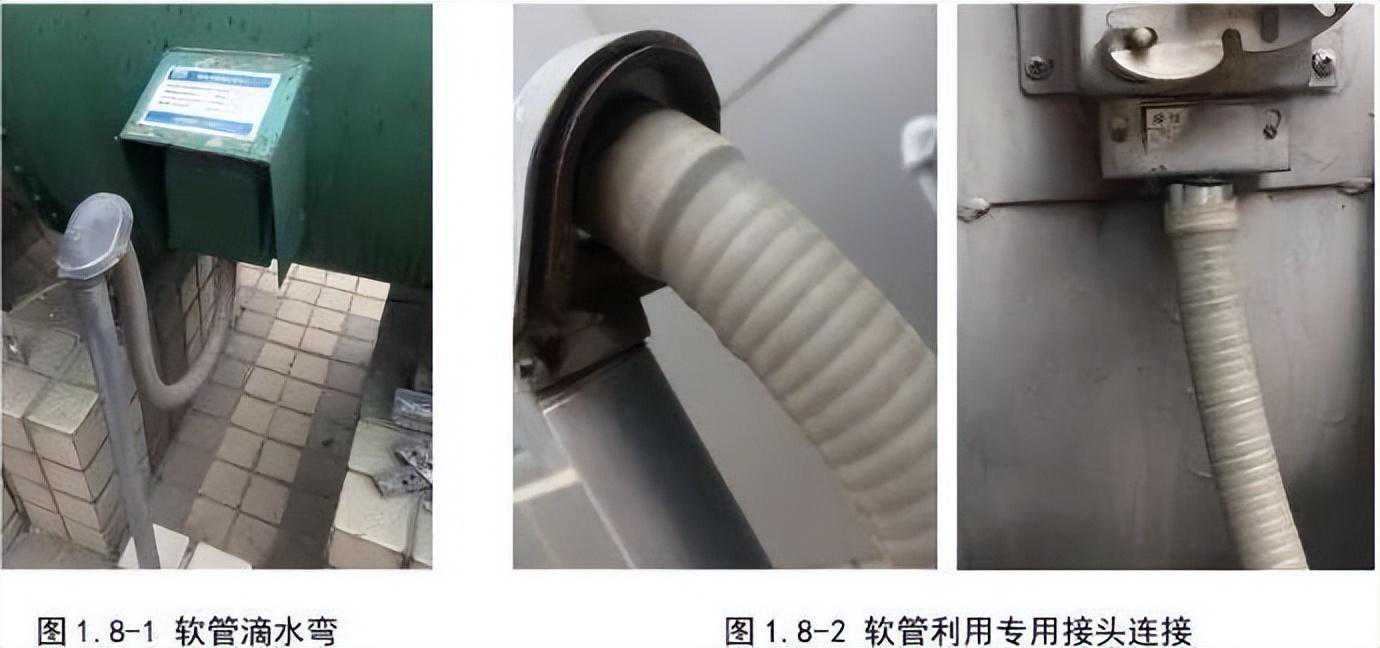

(3)电源管进线时安装防水弯头，软管弯成滴水状。
(4)过渡软管长度应控制在0.8m以内。
1.9屋面透气管防雷保护
(1)屋面排水透气管宜根据工程特色做不同造型。
(2)屋面金属管均需做防雷接地。

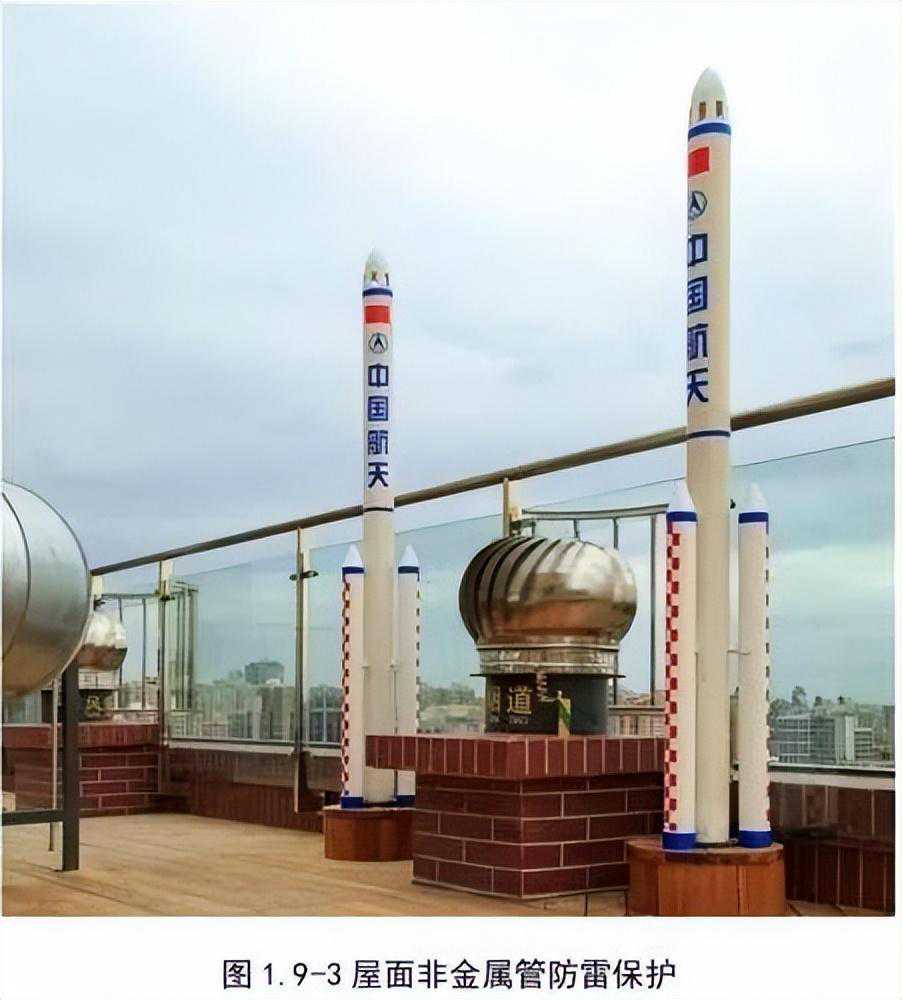

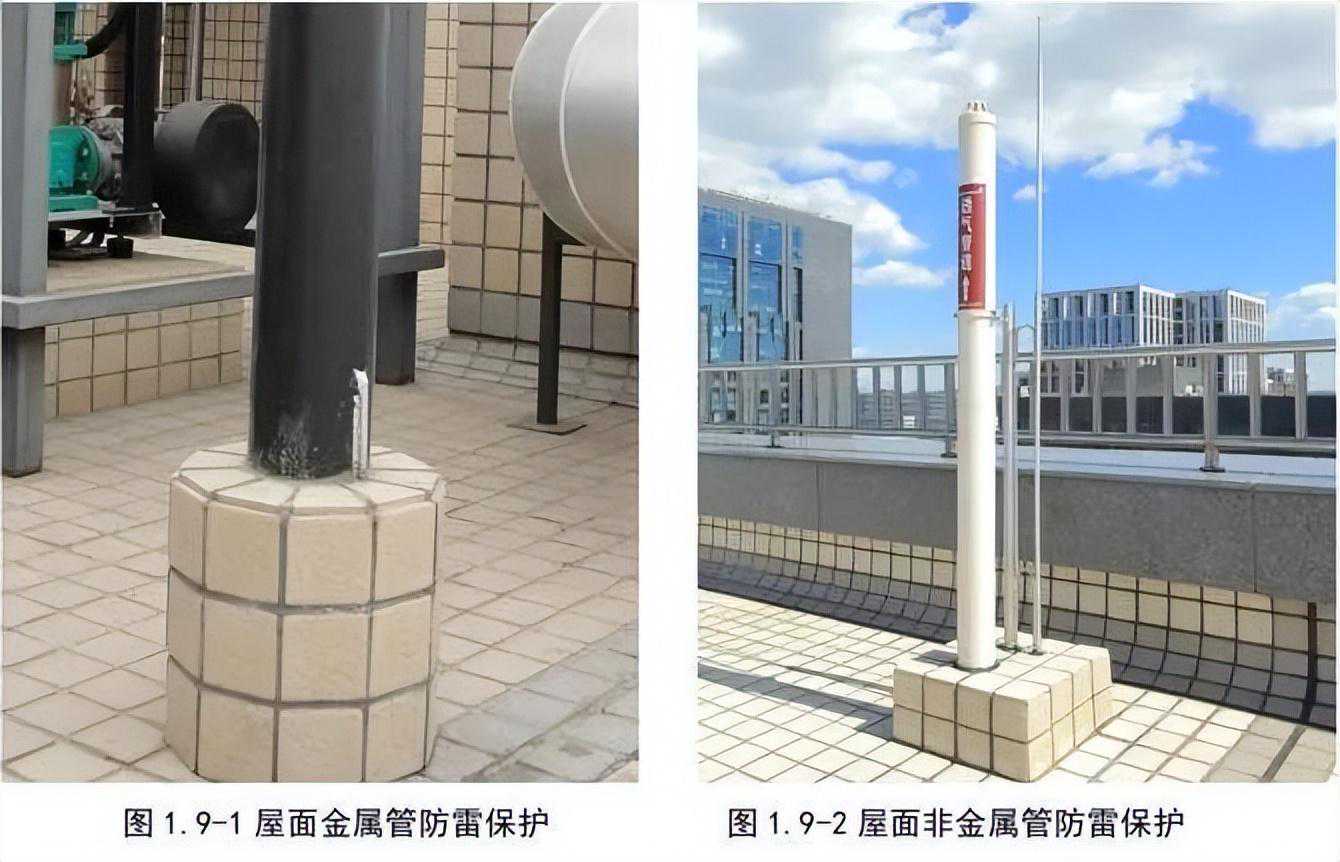

(3)不在避雷带保护范围内的非金属管也应做防雷保护，接地圆钢、非金属透气管及金属支架位置设置合理。圆钢应采用支架进行固定。
1.10电管及接地扁钢预留

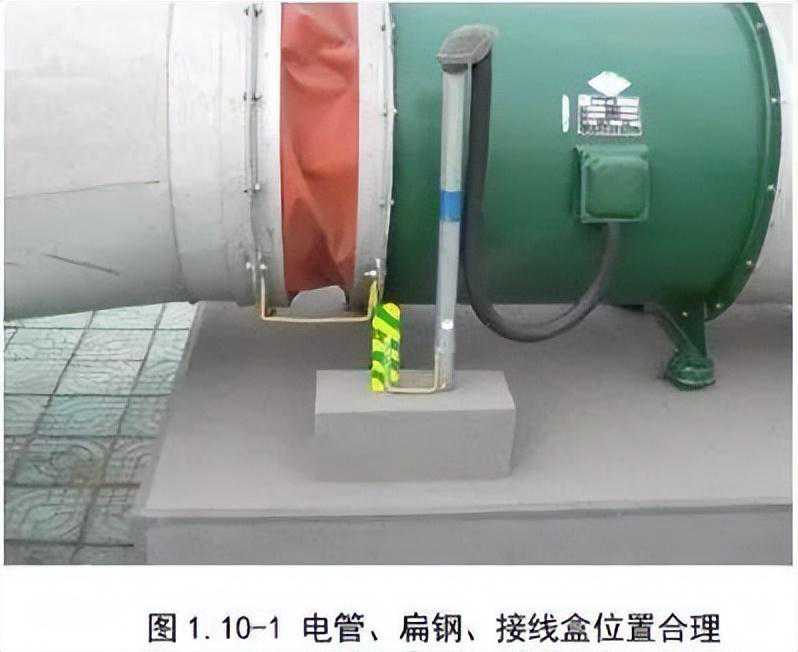

(1)电管、扁钢、设备接线盒的留设位置应统一，且合理美观。
(2)预留接地扁钢和电源管宜在基座边水平距离10cm处,扁钢预留高度距完成面15~18cm，电源管高度距设备接线盒高度相差不宜超过15cm，预留电源管的位置还应考虑金属软管过渡时长度不超过0.8m。
(3)接地扁钢应倒圆角，接地螺丝应设置圆头螺帽。
1.11设备减震安装

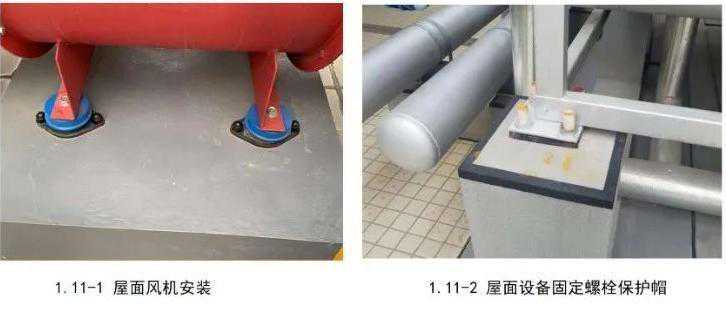

(1)设备安装须在设备基础完成面完全施工完毕再进行，减震器固定在基础装饰面以上，与基础完成面界面清晰，避免减振器减振效果降低;
(2)屋面设备地板固定螺栓均加双垫片，栓头用PVC保护帽内抹黄油保护。
1.12风管及阀部件安装

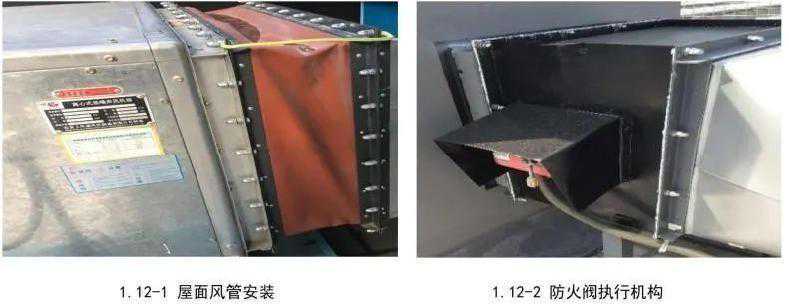

(1)金属风管与土建风道连接处要有15~20cm长直线段，出风道风管、风机及风阀应水平安装。
(2)风管法兰螺栓顺出风方向穿，螺栓长短一致、间距统一，螺栓两侧加垫片，外露丝扣部位均加镀锌螺帽。

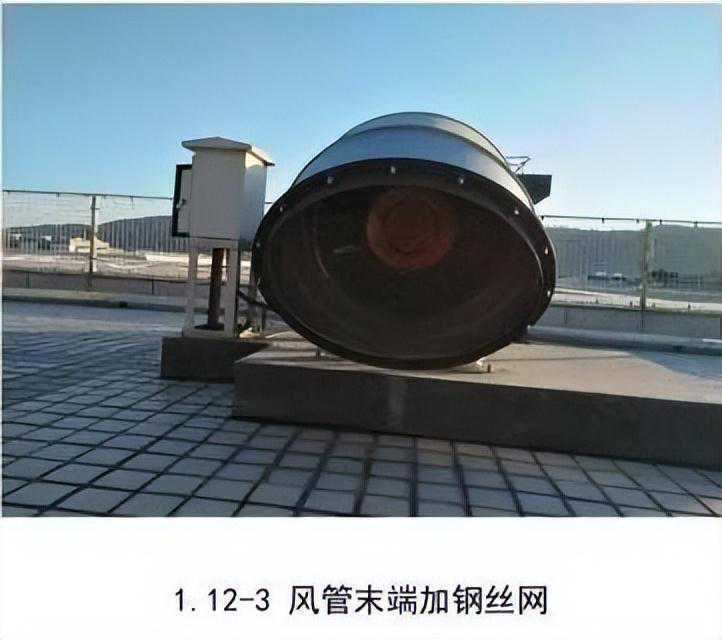

(3)风管末端外侧采用孔径为10*10mm的镀锌钢丝网法兰连接进行封堵。
(5)风机软连接应设置4mm黄绿色BRV跨接线。

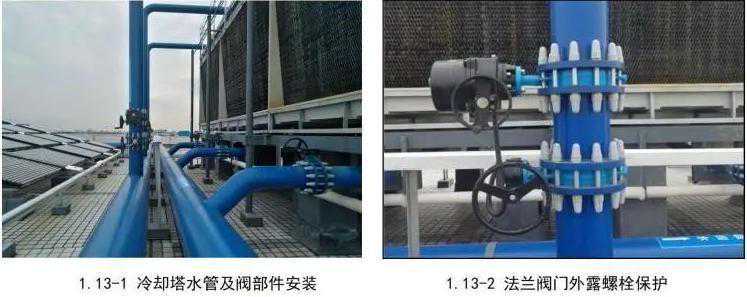

1.13水管及阀部件安装
(1)冷却塔出水管管道、阀门、压力表排列整齐，成排成线，阀门及压力表安装高度及朝向一致，便于操作。
(2)法兰阀门外露螺栓丝扣均加PVC塑料螺帽内抹黄油加以保护。
1.14保温管道保护壳安装

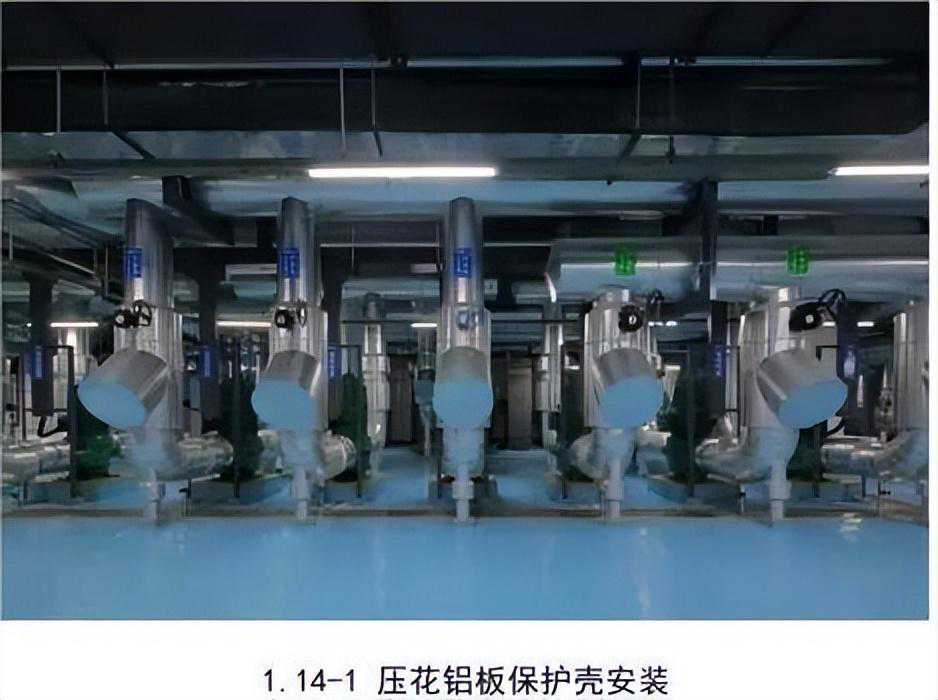

(1)屋面保温管道采用压花铝板保护壳。
(2)保护壳水平接缝均设置在管道内侧斜45°方向，且在同一条直线上。
(3)保护壳接口的搭接均顺水流方向，搭接尺寸为20~25mm。

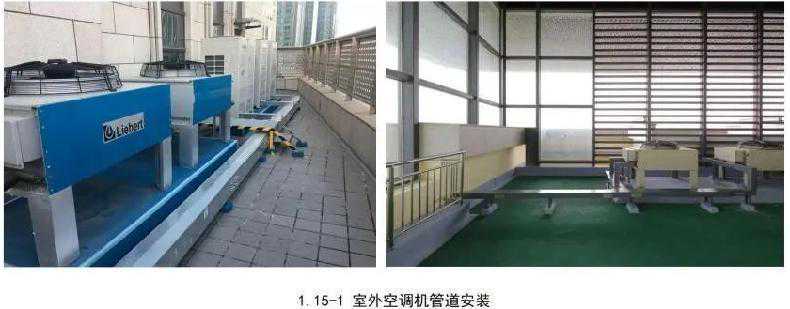

1.15空调室外机管道安装
(1)空调室外机冷媒管与控制线排列整齐，均走在金属线槽内，防雨防晒。
(2)金属线槽为防雨线槽，线槽及支架安装与电气桥架统一排布，并符合电气专业要求。

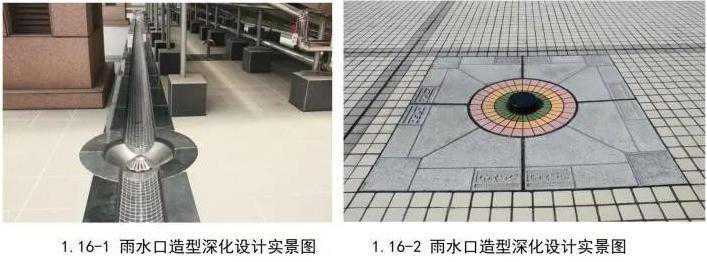

1.16屋面雨落口
雨水口坡度正确，造型应进行深化设计。

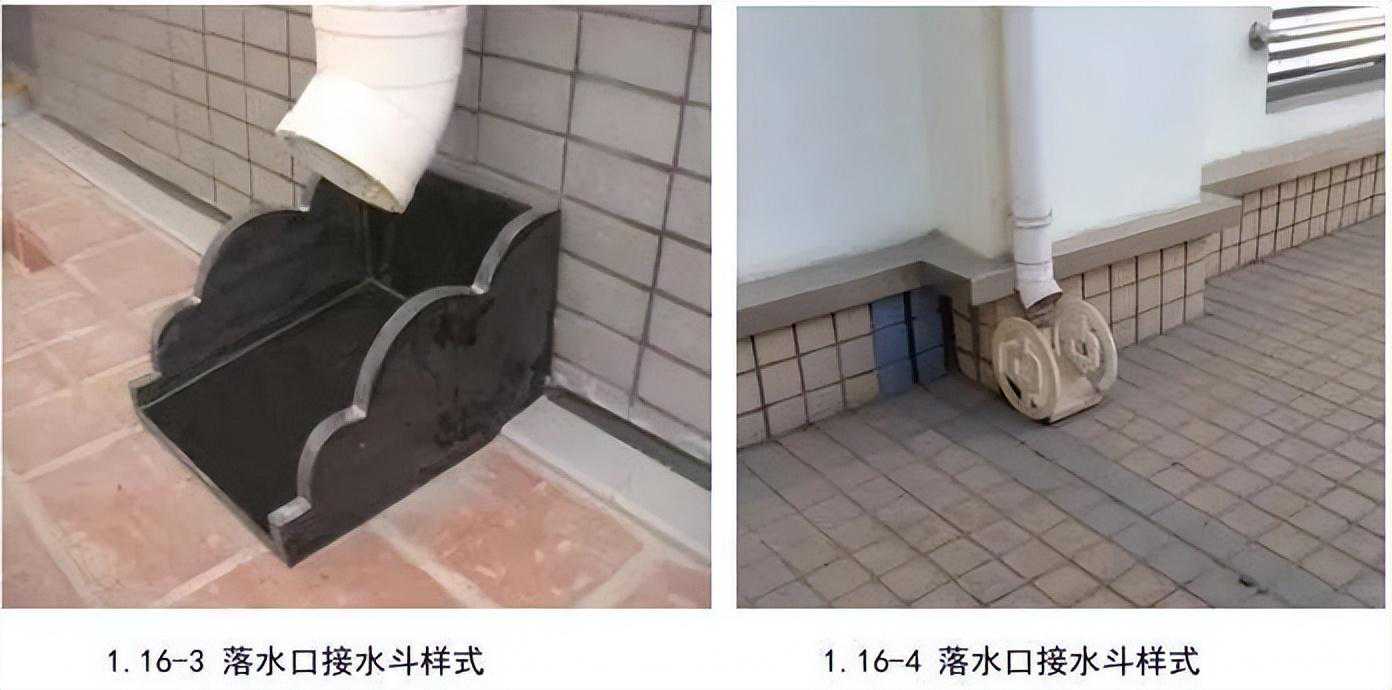

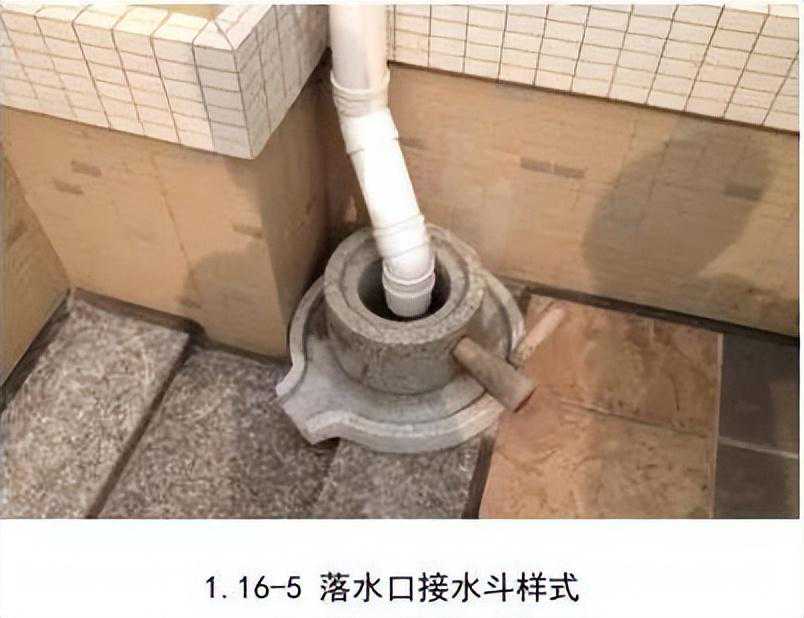

落水口要有接水斗，落水高度不小于200mm，不得直接冲刷台阶、踢脚。
2精装区域
2.1吊顶工程

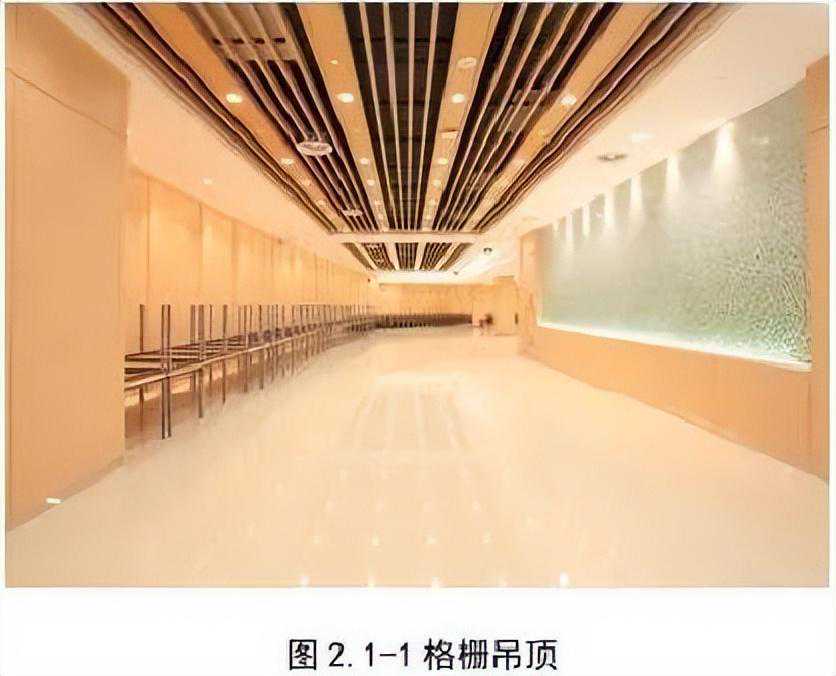

2.1.1格栅吊顶
(1)灯具、烟感、喷淋、风口等应剧中对称，成行成线，分布均匀，接缝顺直。
(2)格栅吊顶安装前应确保基层处理到位，管线等位置准确，成排成行，烟感、灯具、喷淋等宜与格栅面平齐。
(3)金属吊杆和龙骨应进行表面防腐处理。木龙骨应进行防腐、防火处理。

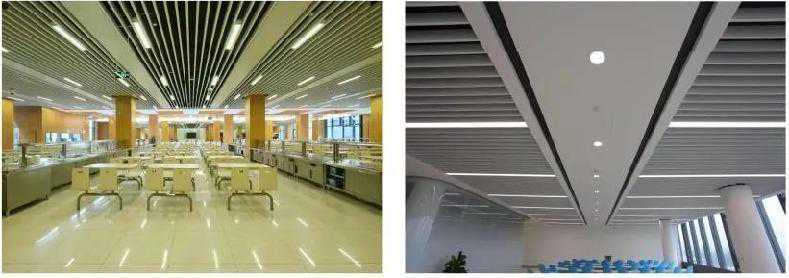

2.1.2金属板吊顶

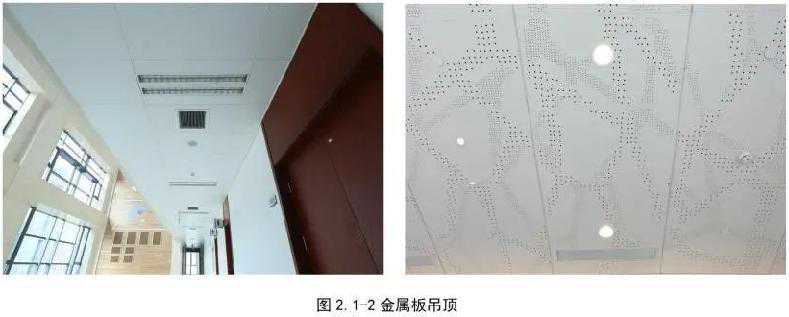

(1)板面平顺，线条流畅，缝隙顺直。
(2)面层材料表面应洁净、色泽一致，不得有翘曲、裂缝及缺损。面板与龙骨的搭接应平整、吻合，压条应平直、宽窄一致。
(3)金属面板预留灯具、进排风口、烟感、检修口等设备末端位置，排布合理美观，功能完善，使用方便。
2.1.3防静电地板
(1)安装牢固，拼缝顺直严密，平整度符合要求。

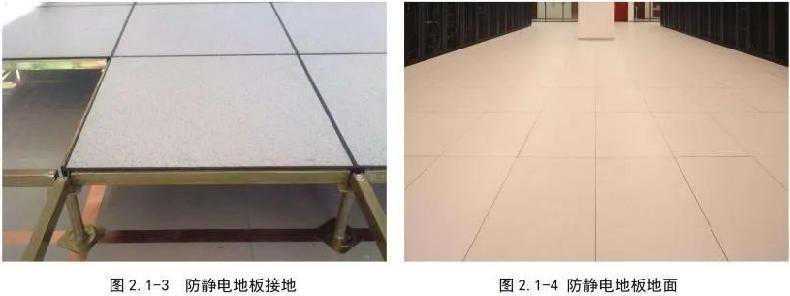

(2)设计无要求时，支架立柱下应敷设均压铜模，接地连接可靠。
2.2其它

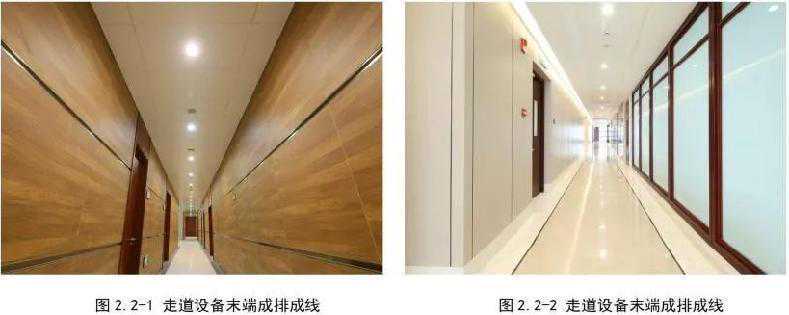

2.2.1设备末端
(1)精装区域吊顶内各系统末端设备排布整齐，同类产品横向排布均在同一条直线上。
(2)不同类产品纵向排布间距满足规范要求，各末端设备安装平整，与吊顶结合紧密。
(3)排布时应满足同类末端设备的对称性，如为较窄走廊，所有末端设备应考虑吊顶居中。

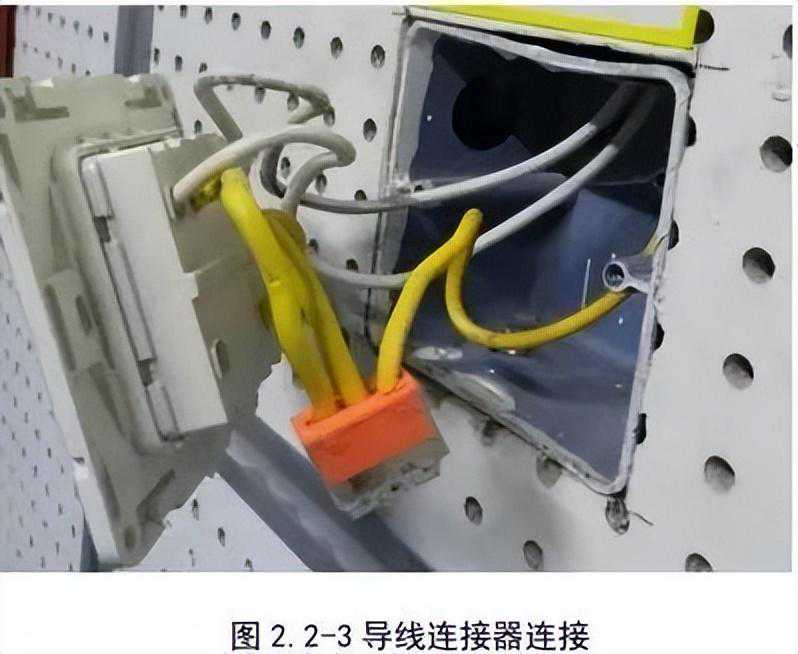

2.2.2开关、插座内接线
(1)开关、插座应使用导线连接器连接。
(2)因导线连接器不防潮，地插、地面疏散等潮湿环境使用缠绕涮锡方式连接。
2.2.3吊顶检修口、吊顶内结构处理
(1)吊顶内严禁有渗漏痕迹，设备管道穿墙封堵严密，严禁存在未有效封堵的穿墙洞。

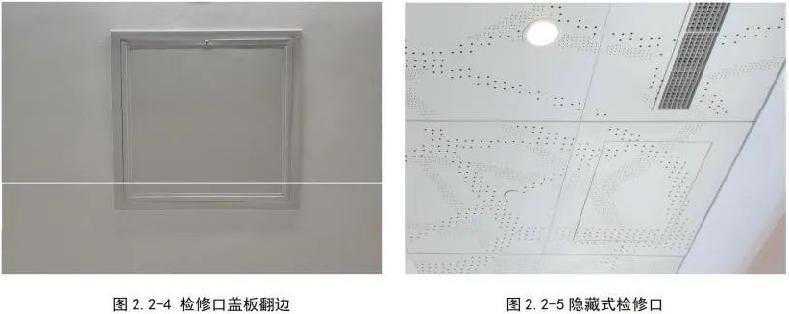

(2)检修口应与吊顶贴合紧密，一般情况下应设置翻边，开启灵活。
2.2.4墙面消防箱、电箱、风口

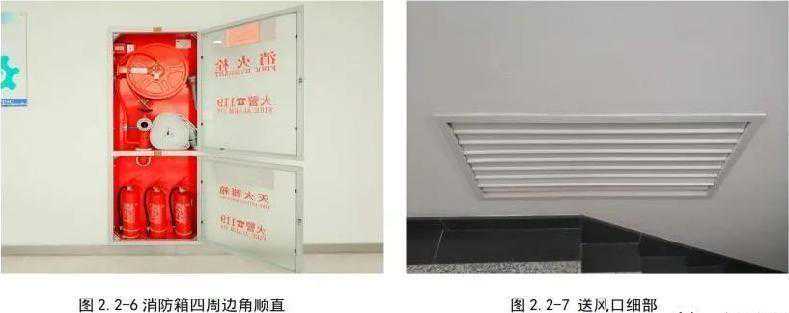

(1)箱门、盖板突出墙面2mm，方便收边处理。
(2)消防箱门、电箱门、风口处腻子收口方正，分界清晰，涂料施工完成后再安装，交界处打胶。

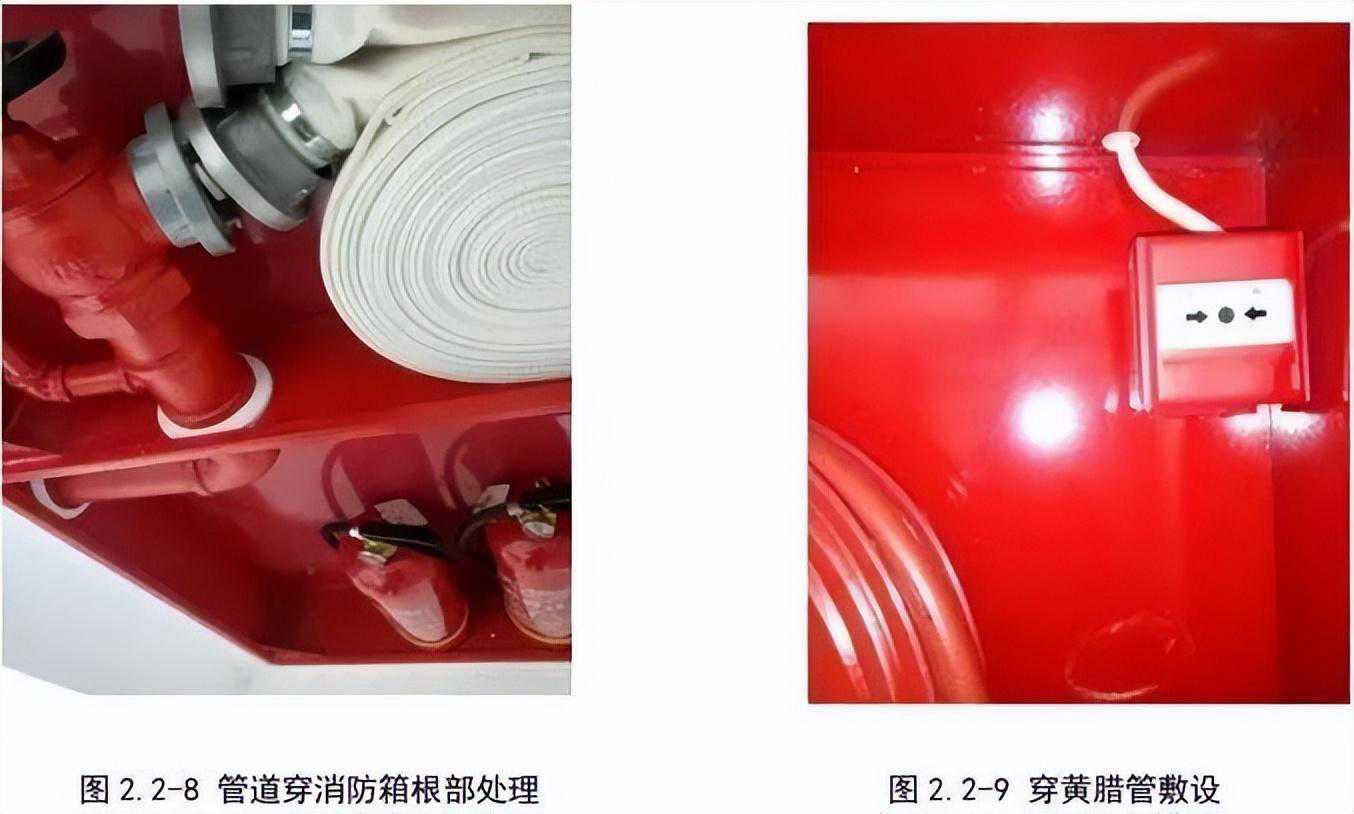

2.2.4消火栓安装
消火栓支管穿箱体封堵严密，管道穿消火栓箱体加白色装饰盖，增加整体观感效果。

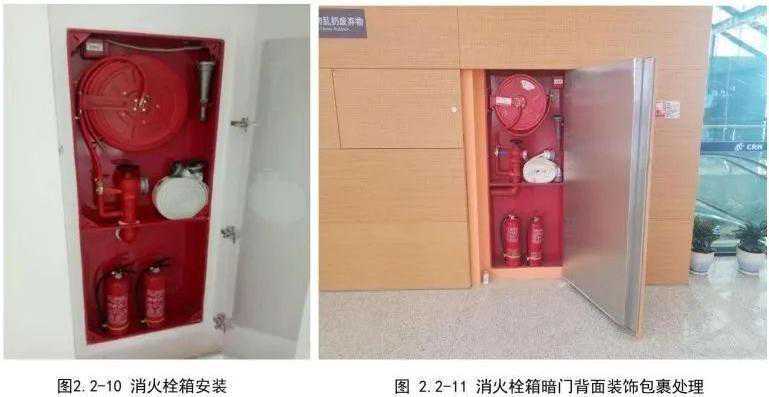

(2)消火栓口应朝外，且不在应安装在消火栓箱门轴侧;消火栓口中心距离地面为1.1m。消火栓口中心距箱侧面为140mm，消火栓口距离箱后内表面为100mm，卷盘中心距离地面为1.35m。消火栓箱门开启角度大于120度。
(3)消火栓箱内的手报按钮，箱内的线路应穿黄腊管敷设
(4)消防箱暗门背龙骨应进行装饰包裹，可选用不锈钢或铝塑等硬质材料加工。
3卫生间
3.1地漏安装
(1)地漏安装平整、牢固，低于排水表面，周边无渗漏。

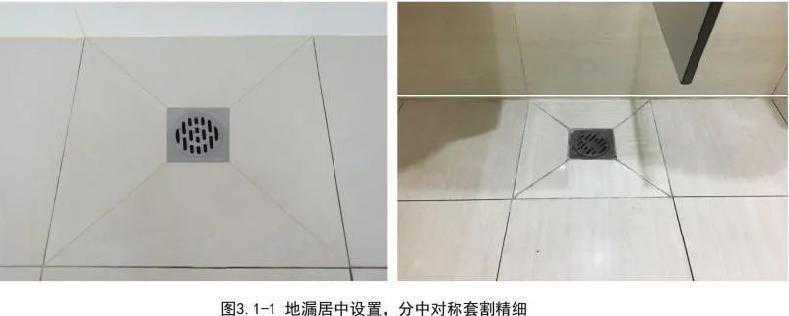

(2)地漏留在地砖的中心部位，镶贴地砖时将地砖一分为四，向地漏找坡，地漏边缘与地砖之间密实光滑，地漏下水口标高低于地面2~3mm。
(3)地漏位置设置合理，尽量选取隐蔽、居中位置，不可置于通道或明显位置。
(4)地漏中心离墙距离不宜大于140mm，一般位于边缘地砖中心。
3.2卫生间细部处理

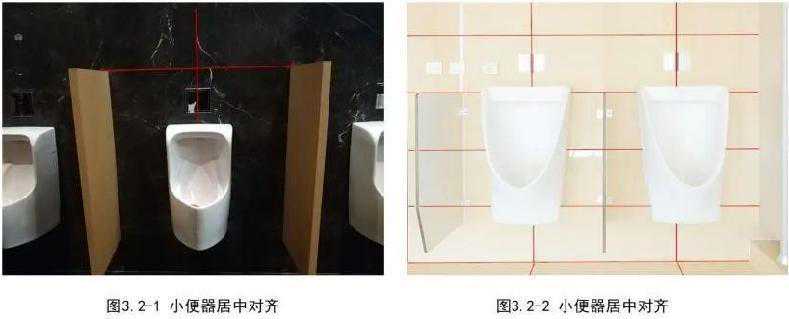

3.2.1小便器居中对齐，上下口和砖水平缝对齐

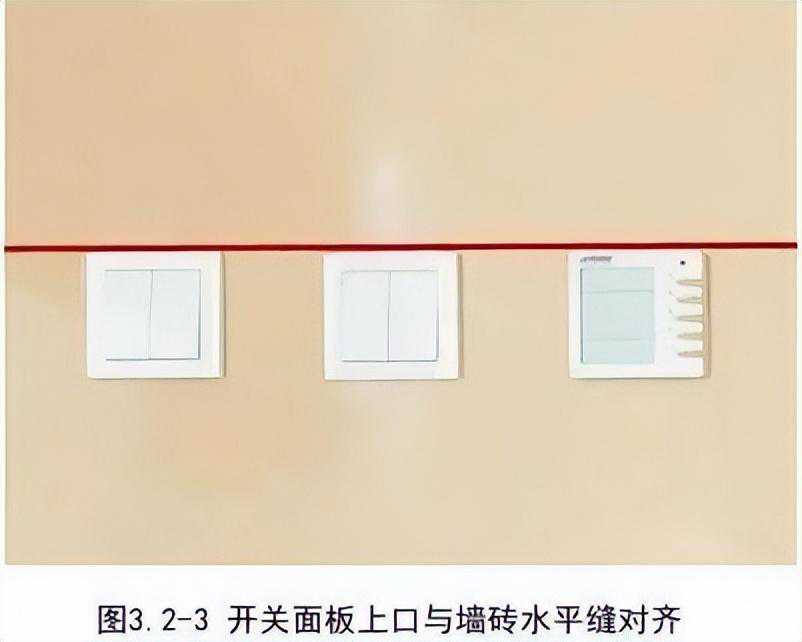

3.2.2开关面板与墙砖水平缝对齐

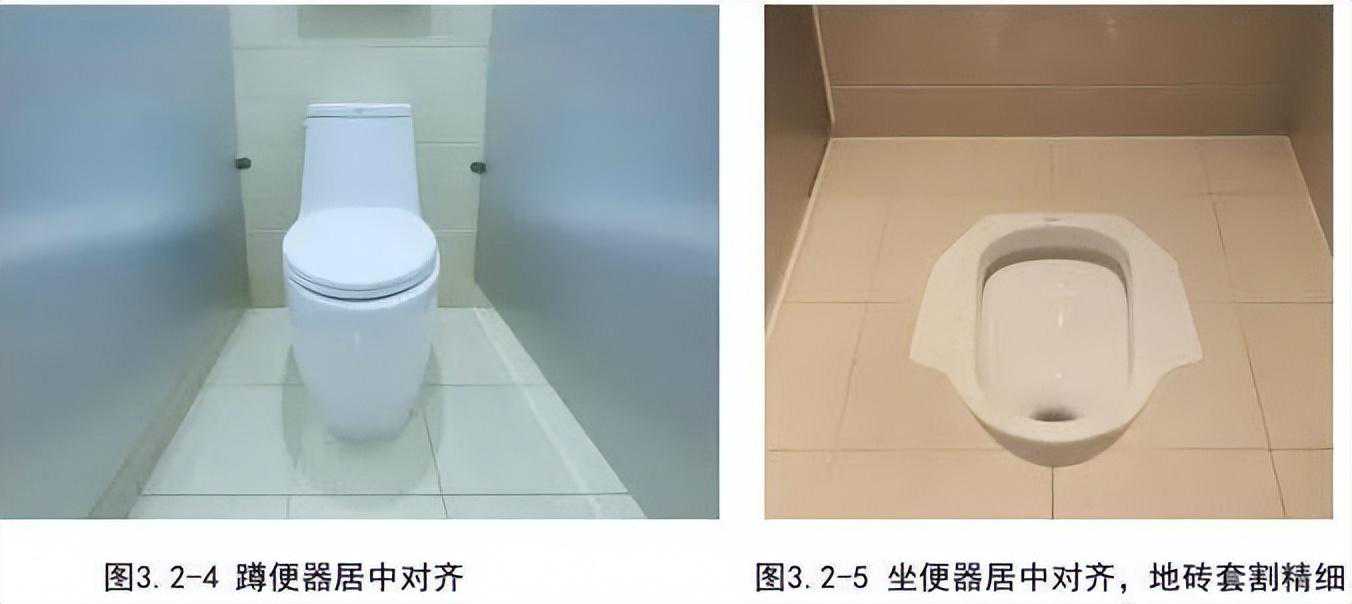

3.2.3蹲、坐式便器居中对齐
(1)卫生间综合装修排版，装修与给排水专业充分沟通，确定所有洁具的数量及详细尺寸规格。
(2)蹲便台面应高出地面2mm~5mm，有利于蹲便与地面瓷砖收边处理。

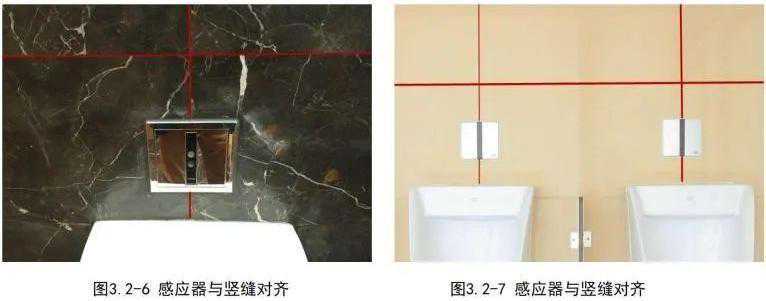

3.2.4感应器居中对齐
管线预埋阶段，严格按照装修排版进行管线末端位置的精度把控，确保在最终安装阶段满足与装修排版居中对称，分缝合理的要求。
3.3洗漱镜及洗手盆

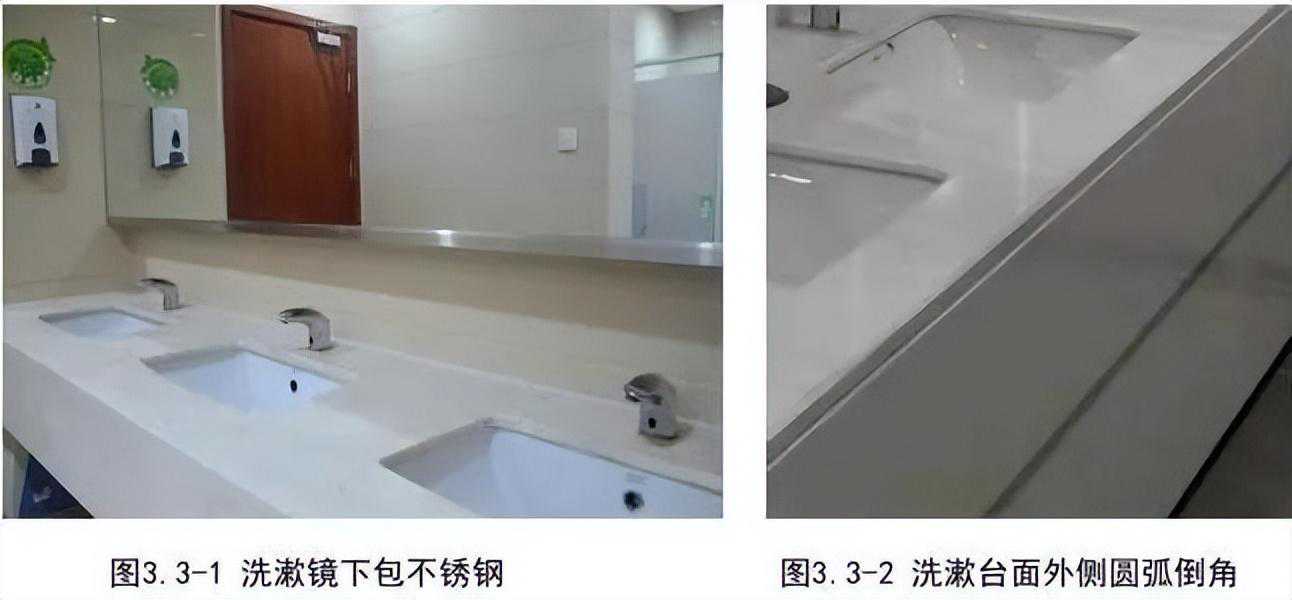

(1)漱镜下不锈钢包边，有效避免因长期水渍浸泡导致的水银脱落，美观实用。

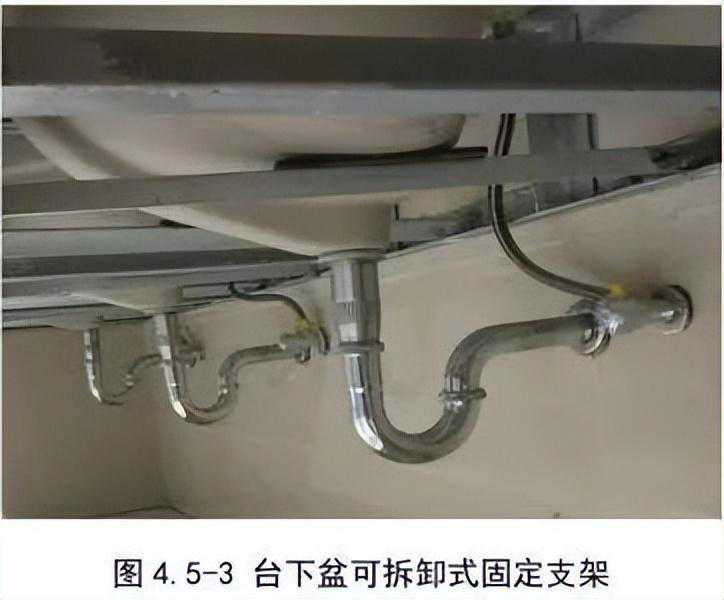

(2)洗手盆下应设置独立托架，方便洗手盆拆卸，支架应做好防腐。手盆与托架方钢间3mm胶垫，洗手盆上口与石材台面缝隙打胶。
(3)台面最外边圆弧倒角，高度3mm。

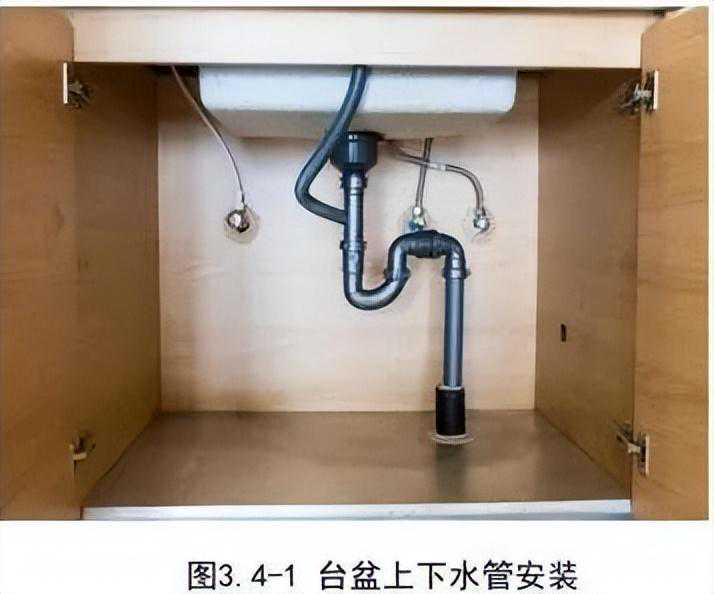

3.4洁具上下水管根部
管道安装完成后进行封堵并加装饰盖，金属软管用塑料管卡固定于装饰面上，台盆存水弯与下水管封堵密实。

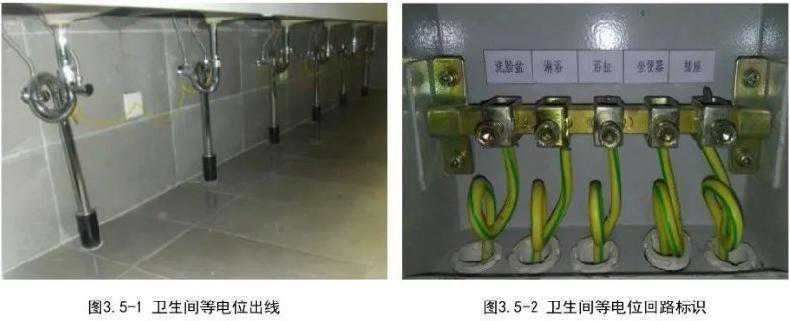

3.5卫生间等电位安装
(1)卫生间等电位箱的位置需合理选择，与墙面排砖相协调。
(2)金属给水、排水管道要与等电位端子箱可靠连接。
(3)等电位箱内的回路标识应清晰。
4功能机房

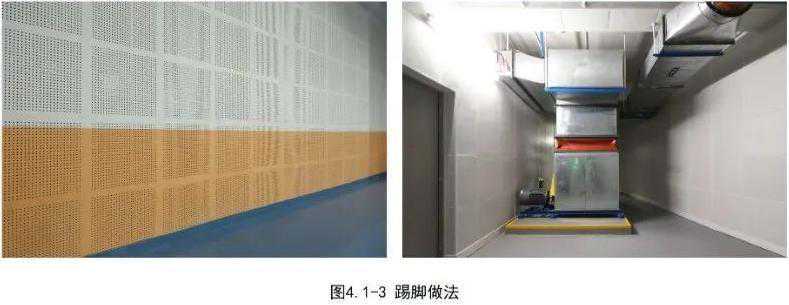

4.1墙、顶吸声板

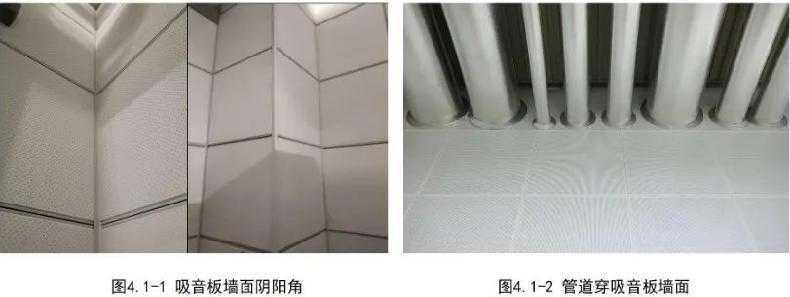

(1)吸音板建议用穿孔铝板(厚度0.8mm及以上)和硅钙板，严禁使用膨胀珍珠岩吸音材料。
(2)吸声板墙、顶通缝。
(3)阴、阳角部位设置专用护角条。
(4)穿墙管道根部应设装饰圈。
(5)不得出现管道、线槽、配电箱吃墙甚至半明半暗的现象。
(6)吸音板不得直接落地，宜采用100mm高的不锈钢或烤漆铝板踢脚线。
4.2地面做法

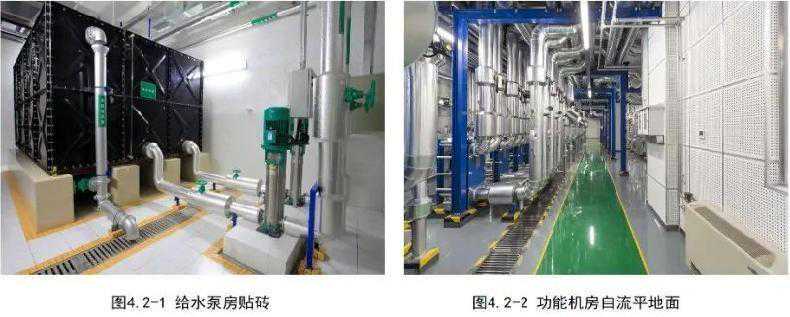

(1)除给水泵房贴砖外，其余功能机房地面做自流平。
(2)自流平地面基层强度不应低于C20。
(3)自流平表面应光洁，色泽均匀、一致，不得出现空鼓、开裂、起泡、起砂等质量通病。
(4)地面平整，坡度合理，不得有倒泛水、积水等现象。
(5)检修通道应做分色，并做醒目标识。地面警示线宜做永久性材质，例如黄色马赛克瓷砖警示线或自流平漆黄黑线。

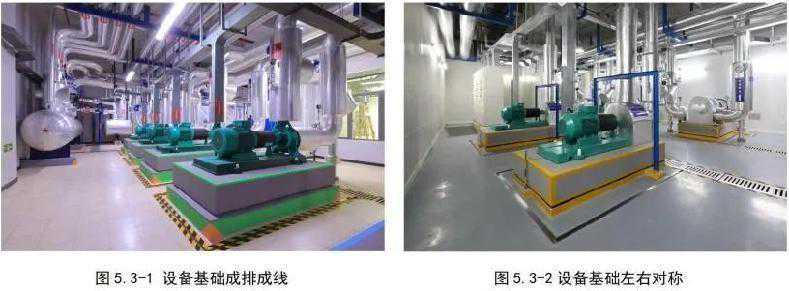

4.3基础、支架墩台
(1)策划时应尽量减少地面支架，较密集的支架、管道，其墩台尽量合并。
(2)基础、墩台涂料应分色，本着简洁明快，且与设备、管道颜色匹配的原则选择颜色，种类不宜过多。

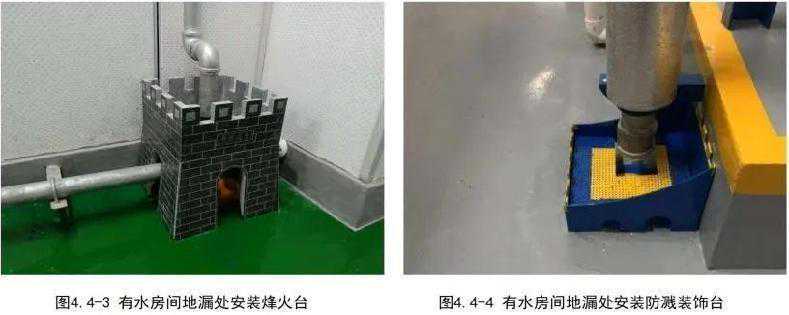

4.4地面排水
地面排水系统采用导水槽→排水沟→地漏。

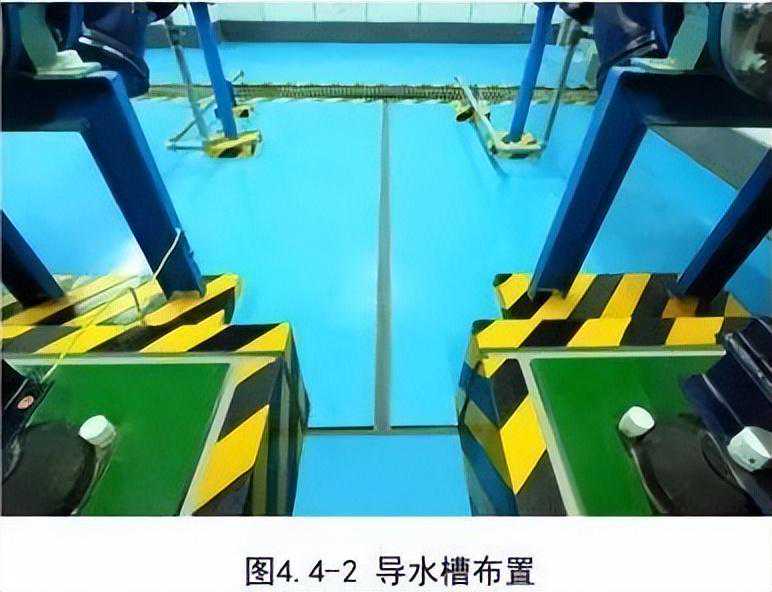

(1)导水槽设置在设备基础周边，距基础10cm为宜。

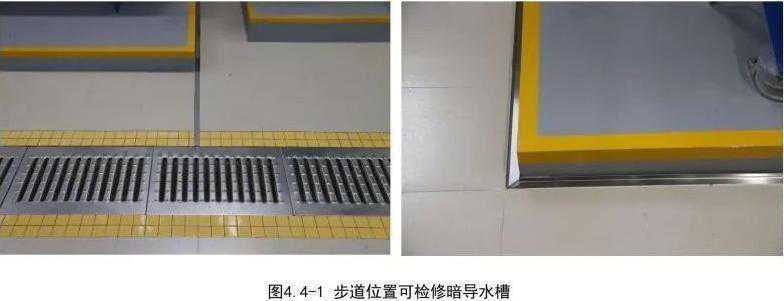

(2)导水槽可采用宽30mm，高20mm，不带翻边的成品不锈钢，穿步道位置宜做可检修暗导流槽。
(3)导水槽端部遇排水沟篦子时，应60°做导流管(槽)穿篦子下口接入排水沟。
(4)有水房间地漏处可设置创意造型构件，能防止泄水时水花外溅。
4.5门槛

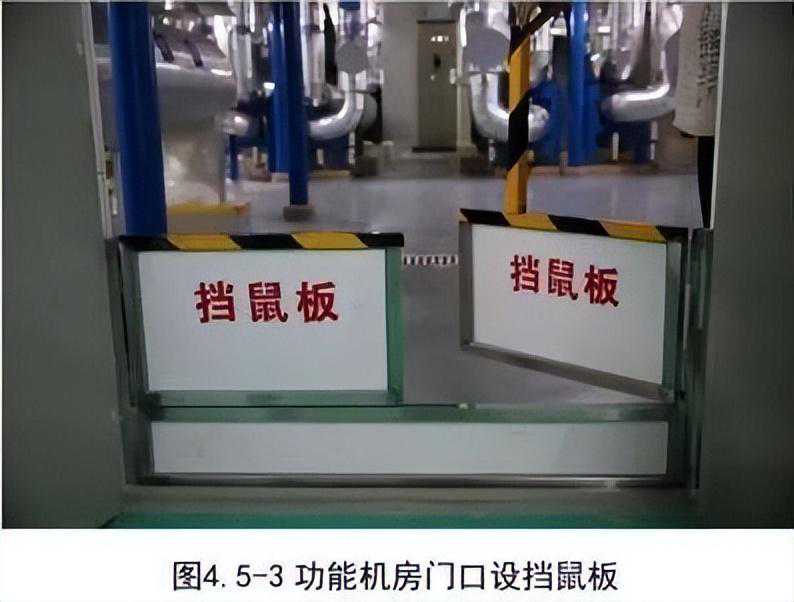

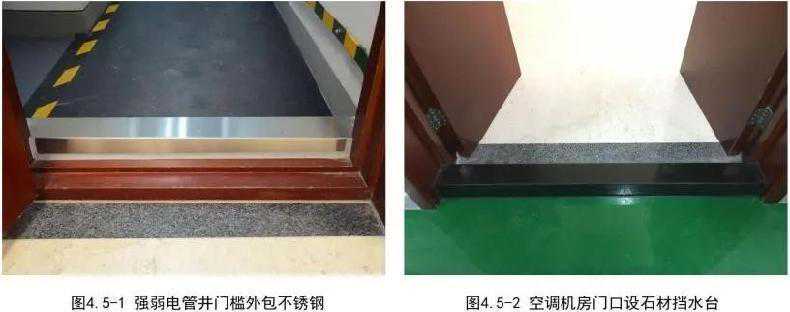

门口挡水台:不涉水机房宜做不锈钢，涉水机房宜做石材挡水台。
4.6检修井盖
(1)机房内检修宜采用滑动式盖板，盖板滑动需平顺，关闭后应有插销限位。

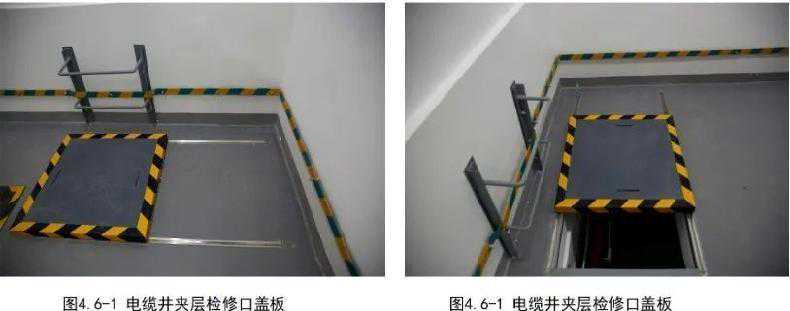

(2)井盖采用金属钢板定制而成，并在井盖四周刷黄黑漆警戒线。
4.7涉水房间配电箱柜安装

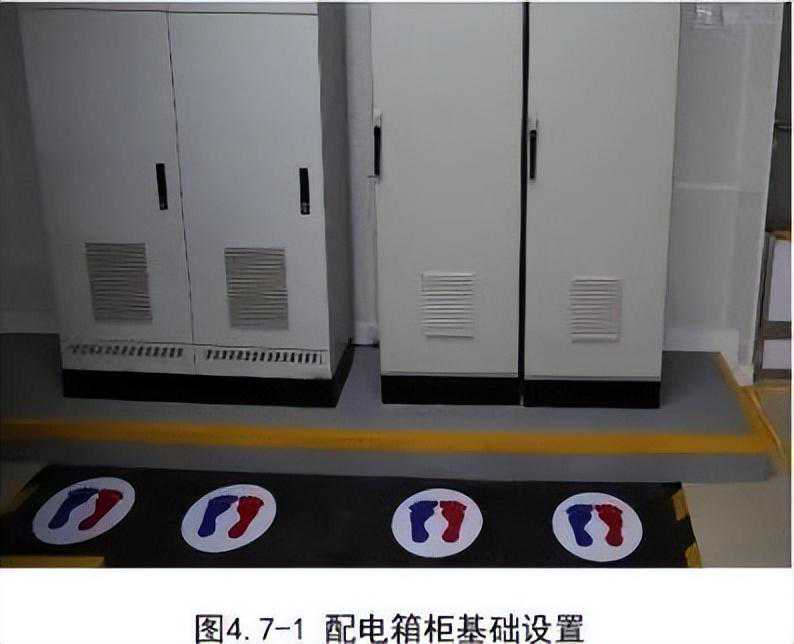

(1)涉水房间内的落地配电箱柜底部需设置200mm高的混凝土基础，基础宽度与箱柜底座协调一致。
(2)配电箱柜的正上方不得有水暖管道，箱柜危险范围内不得有管道阀门或中间接头。
(3)涉水房间内的配电箱防护等级在满足设计要求的前提下，均不应小于IP55。
4.8仪表、阀类接线

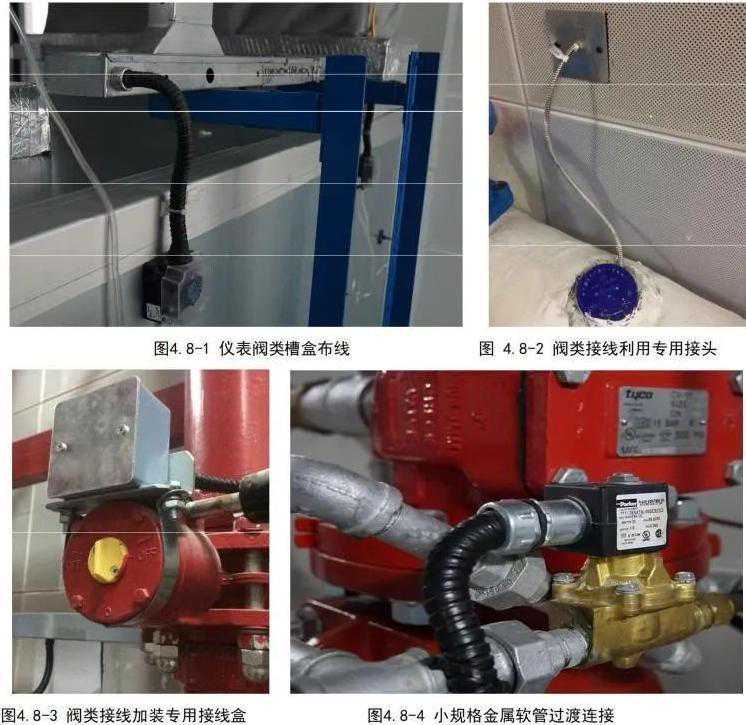

(1)对于大型机房内仪表、阀类管线施工时应选用槽盒布线，槽盒应敷设至每一个点位距离不超过1米范围内，再用软管引至设备，软管两端均应加装专用金属接头。
(2)没有专用接线盒的阀类接线部位应加装专用接线盒，并利用扁铁、角钢等与设备固定可靠。
(3)管道上的仪表被玻璃丝布缠绕时，线缆利用小规格金属软管过渡引出。
(4)仪表阀类软管宜使用普利卡管。
4.9变配电室接地干线安装

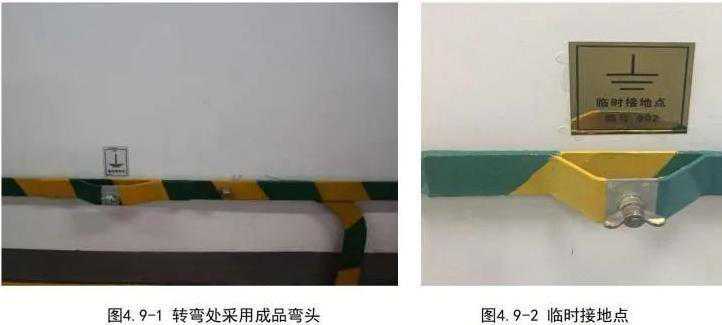

(1)配电室内应设置环形接地干线，应在接地干线上设置不少于两处临时接地点。
(2)接地干线隔段涂刷黄绿相间的色漆，注意临时接地点处严禁涂刷，接地点处安装燕尾螺栓，接地干线的转弯及分支连接处应采用成品弯头。

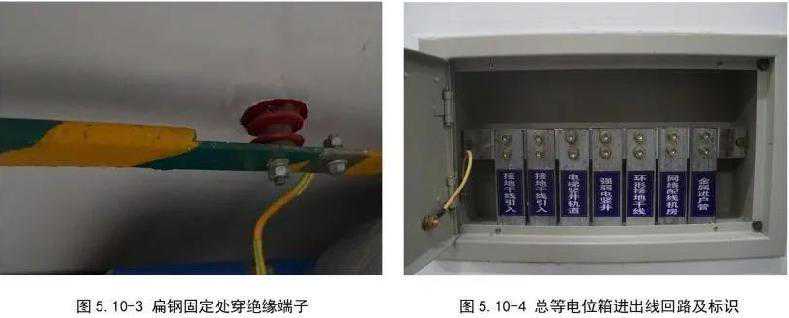

(3)扁钢距离墙20mm，统一使用绝缘端子间隔。
(4)等电位箱内回路标识机打，并可靠粘贴固定。
4.10机房设备管线综合排布

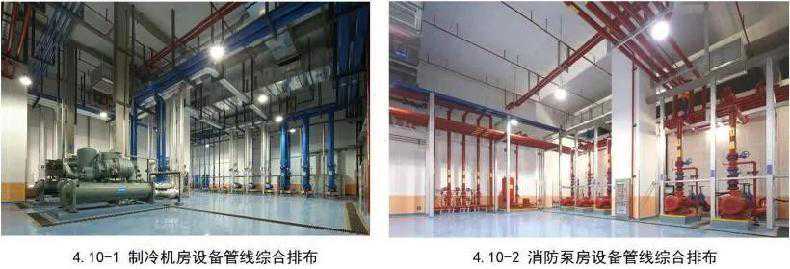

(1)利用BIM技术对设备机房内管道及设备综合排布。
(2)排布原则:设备尽量靠边布置，有效合理的利用空间。小管让大管、水管让风管，水管尽量避开机柜、桥架上方，若无法避免，机柜、桥架应设防水盖板。

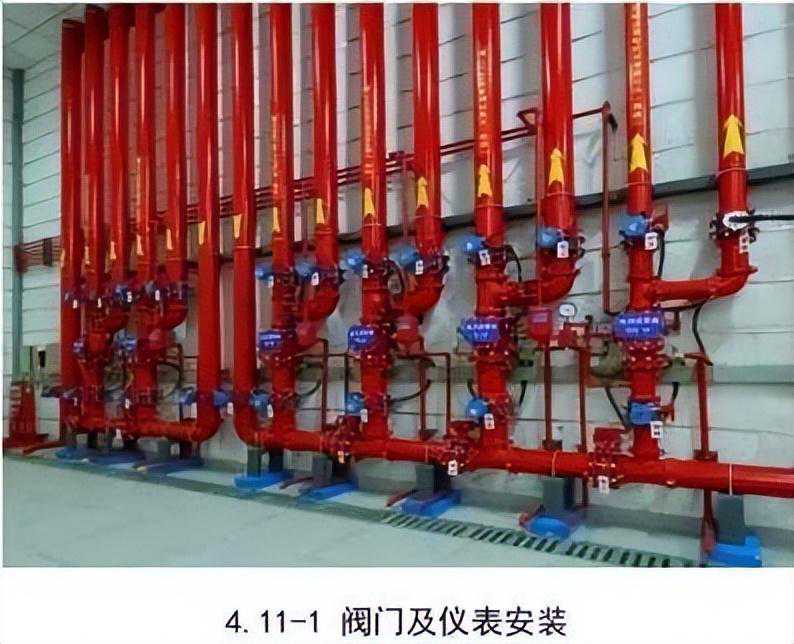

4.11阀门及仪表安装
(1)阀门、仪表标高一致，成排成线。
(2)阀门、仪表的安装高度、朝向应便于读数和操作，且留有操作空间。

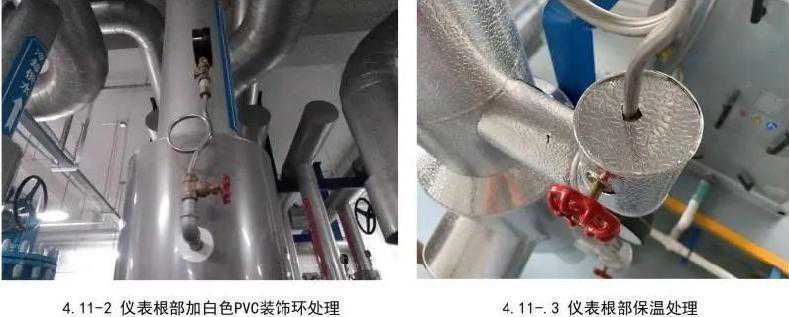

(3)仪表穿保护壳缝隙处加白色PVC装饰环密封或保温处理至截止阀处，增加密封效果和观感。

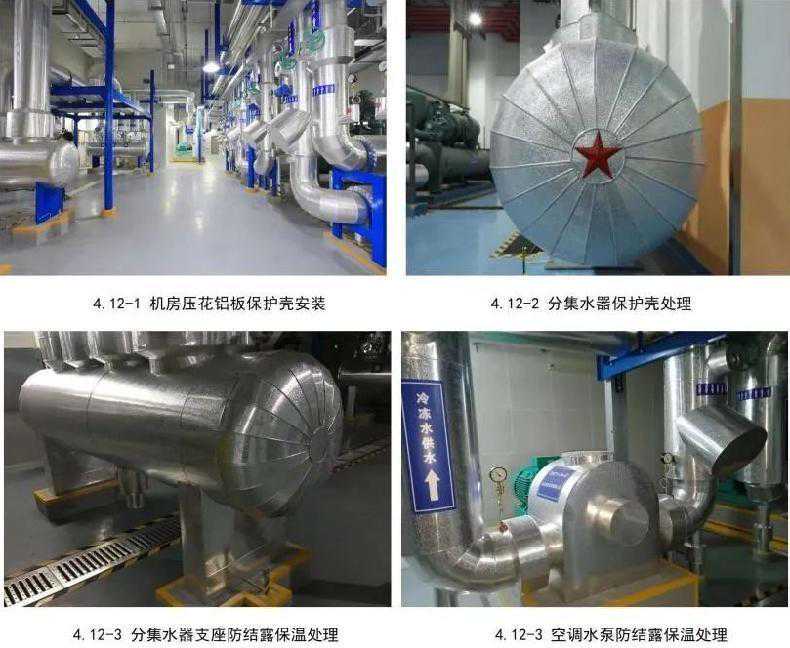

4.12设备、管道保温
(1)机房保温管道保护层采用压花铝板保护壳，保护壳接口的搭接均顺水流方向搭接尺寸为20~25mm。
(2)分集水器两端头保温保护壳逐渐均匀收缩，美观大方。
(3)水泵本体、过水设备及整体落地支座应做防结露保温处理。

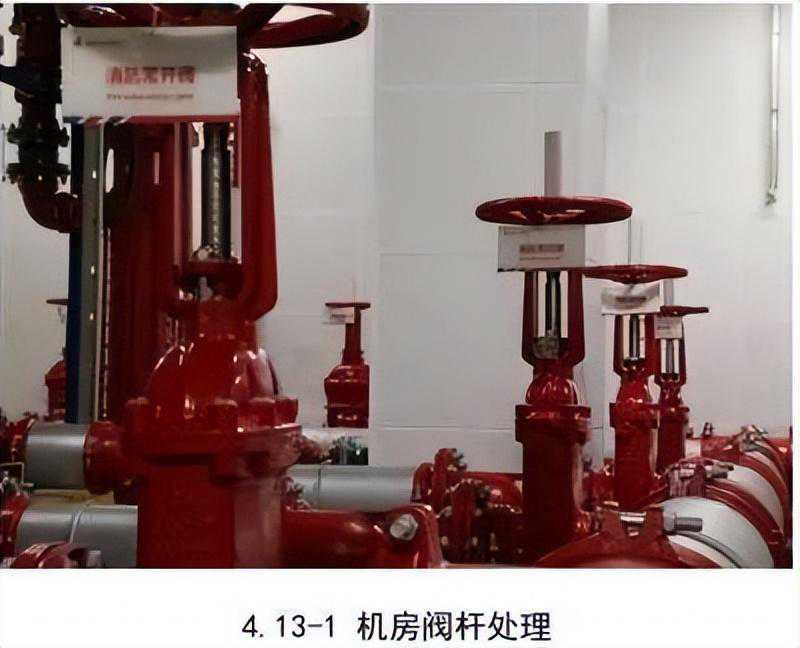

4.13明杆闸阀阀杆处理
明杆闸阀阀杆采用白色PVC套筒保护，内抹黄油。
4.14设备减震及固定螺栓处理

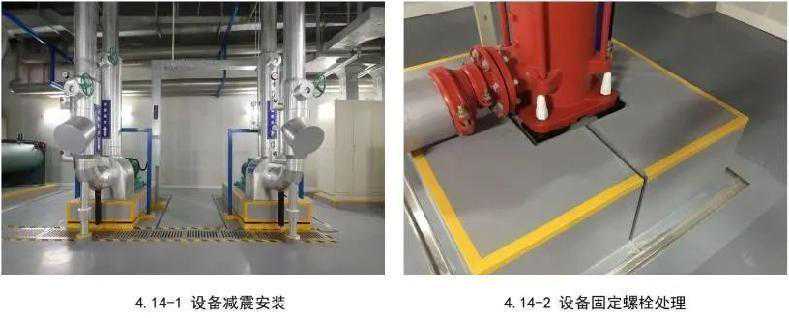

(1)不同设备减振器的减震形式及规格型号应由设计单位签字确认。
(2)设备土建基础面层施工完毕后在进行设备安装，安装前先进行放线定位，大型设备基础需要加预埋件的，应在土建基础施工时配合安装。
(3)固定螺栓应加双垫片，螺栓外露丝扣部位加PVC螺帽保护，内抹黄油。

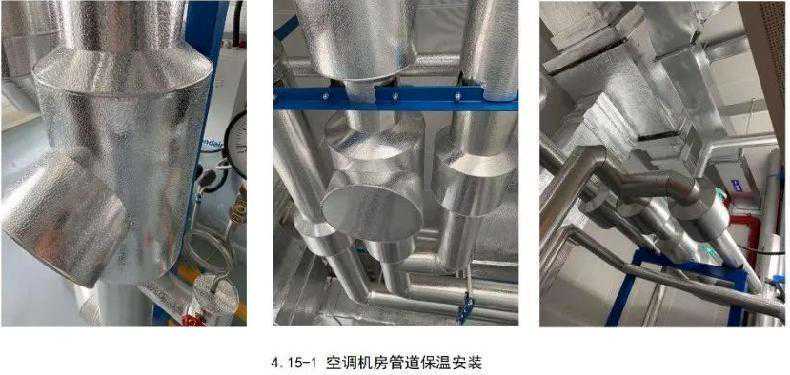

4.15空调机房管道及保温安装
(1)风管保温采用带铝箔面层橡塑保温板材，棱角分明。
(2)保温水管保护层应采用压花铝板保护壳。

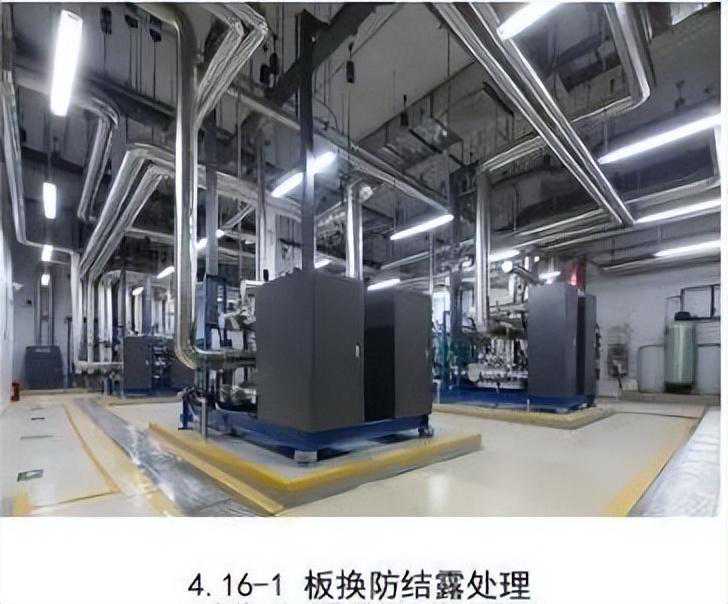

4.16板式换热器防结露及固定杆处理
(1)换热机房板式换热器需用橡塑保温包裹，防止结露。
(2)板式换热器宜采用铁皮箱柜进行保护。

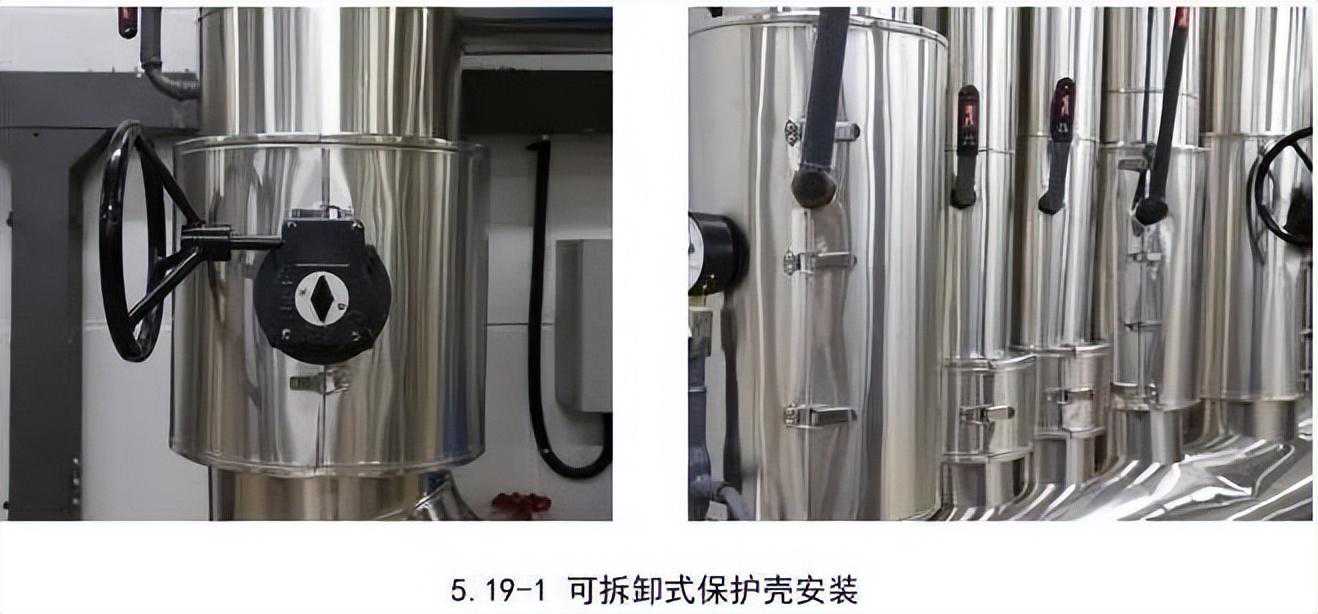

4.17保温管道可拆卸式保护壳
设备、管道宜采用可拆卸式金属保护壳，检修方便。
5管井、竖井
应在土建装修基本完成后，再进行管道及设备安装，严禁出现毛坯面。
5.1墙、顶

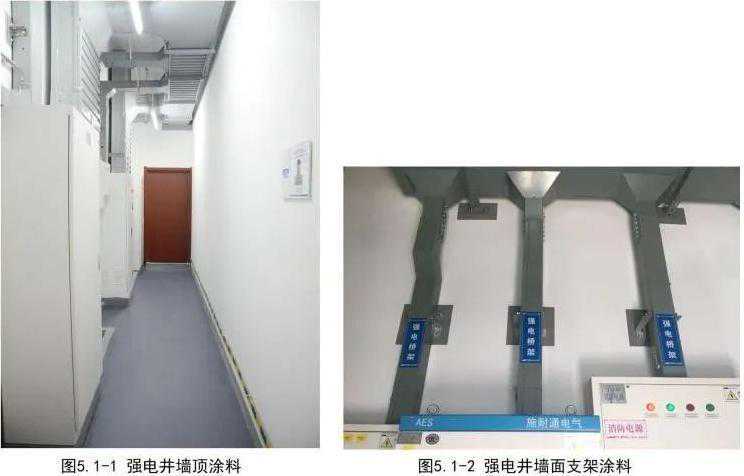

(1)墙面和顶棚做涂料或天然石粉，不得做吊顶。
(2)管道支架根部刷分色涂料，颜色同支架，可使支架与墙面分界清晰、方正，视觉效果好。
5.2地面

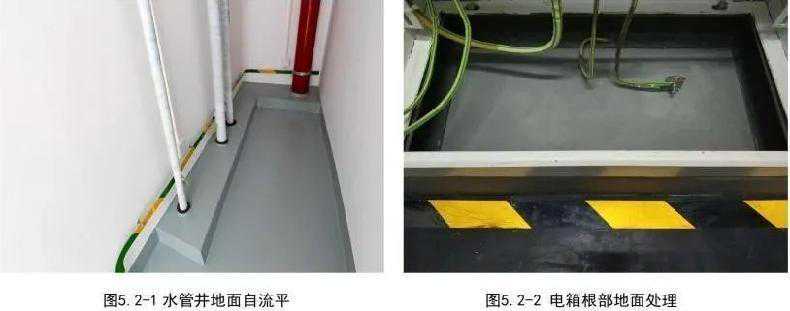

管井地面应做自流平，电箱等设备需在地面完成后安装，避免在电箱底部出现毛地面。
5.3踢脚
禁止以墙根涂料分色代替踢脚。可采用成品PVC踢脚或水泥压力板。

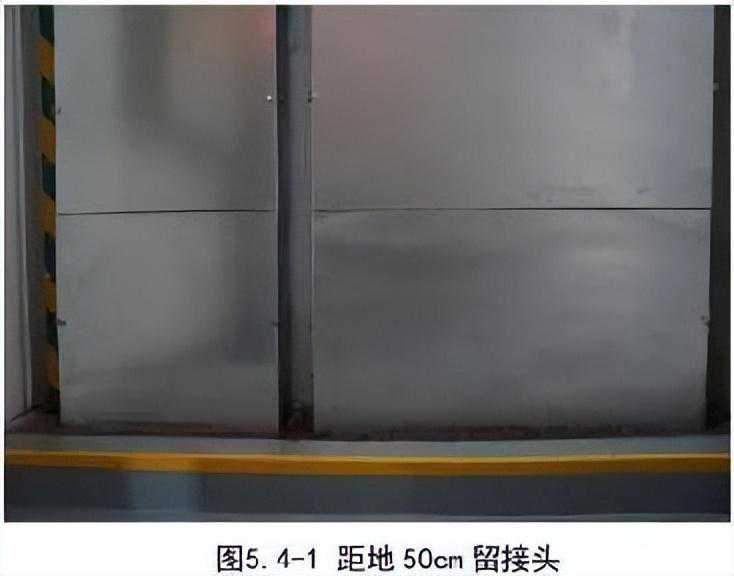

5.4垂直桥架安装
(1)竖向穿楼板桥架在防水台上方30-50cm处宜留设接头，便于内部防火封堵及检修。

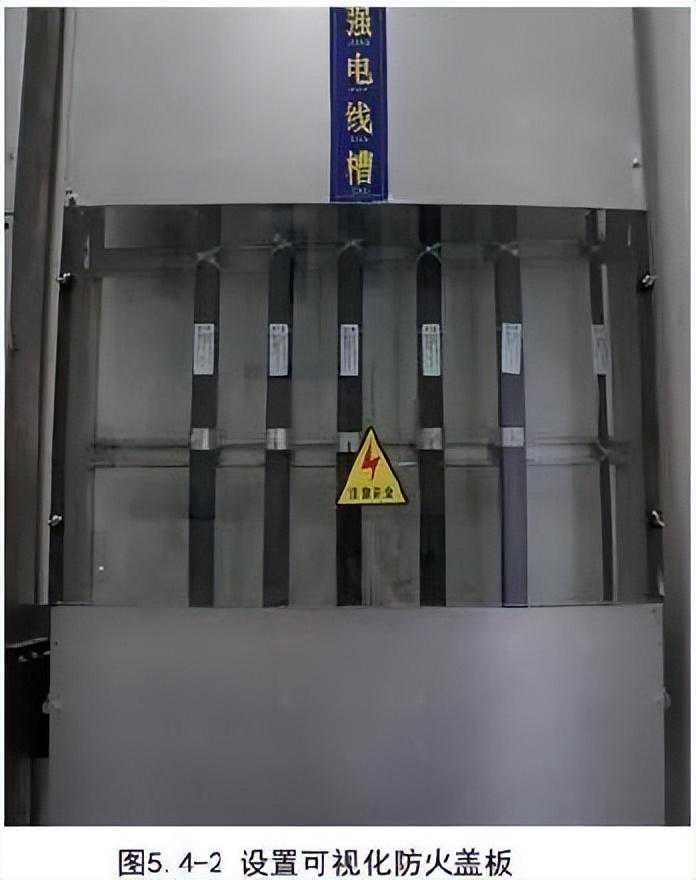

(2)电气竖井首层、顶层距地1.0~1.6m，设置可视化防火盖板。
5.5竖向母线槽安装

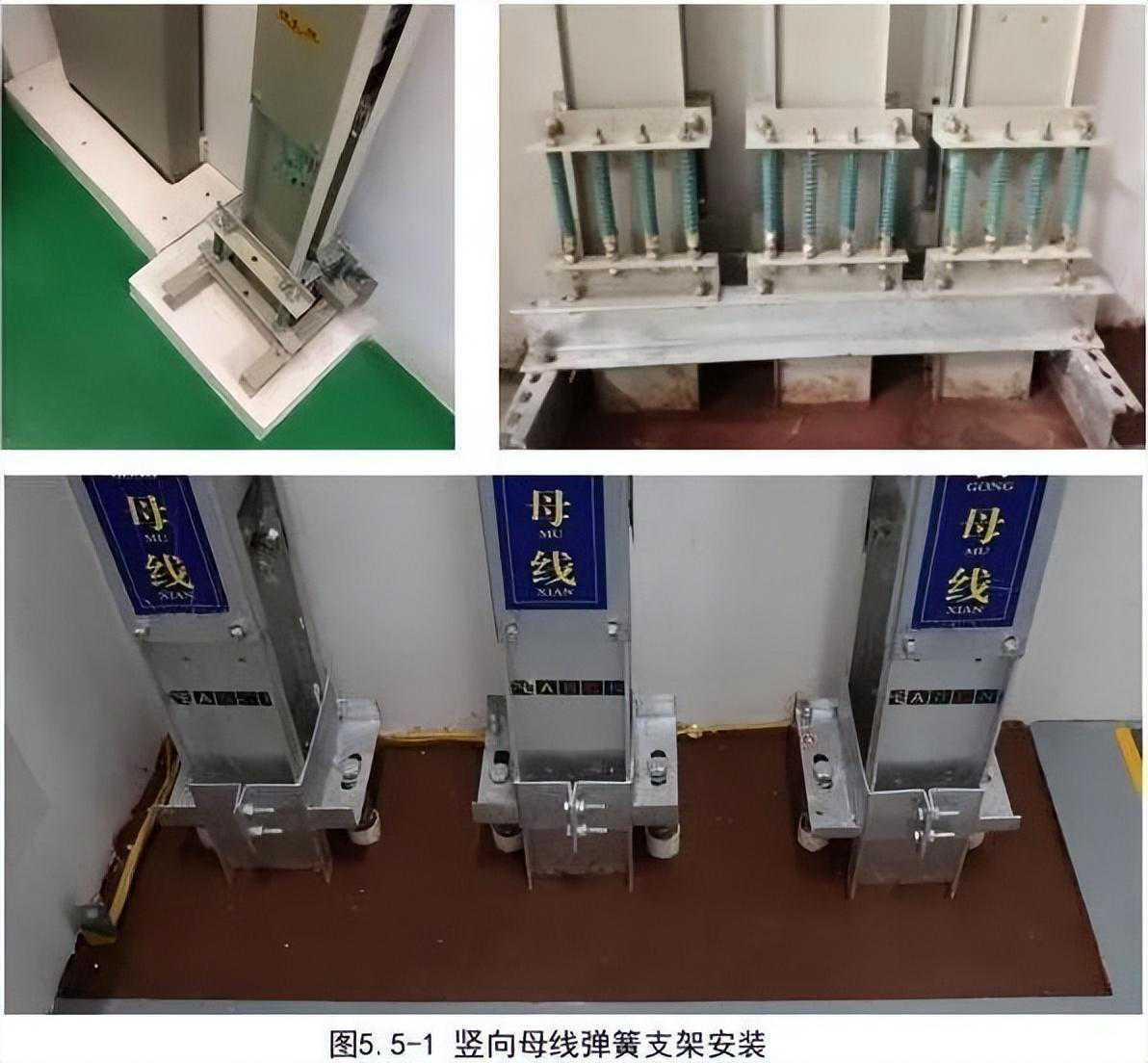

(1)地面处需设置弹簧支架，且支架弹簧不应被防火泥包裹。
(2)接地可靠，段间连接可靠，全长不少于2处重复接地点。
5.6防火封堵

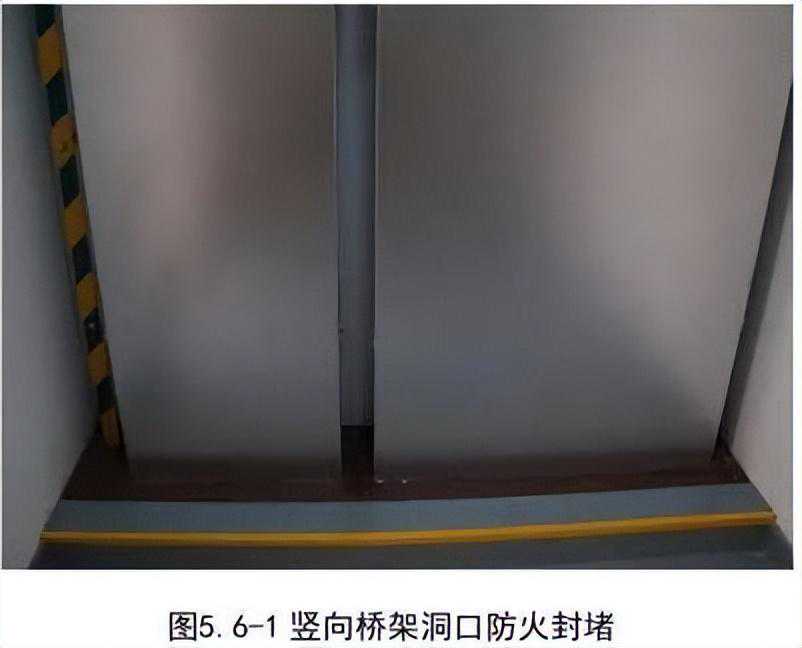

(1)竖向桥架或母线洞口防火泥顶面要低于挡水台5mm，以保证各界面的分界清晰。
(2)注意不要遗漏桥架内部的防火封堵。
5.7竖井桥架内电缆排布固定及标识
(1)桥架内应设置专用固定电缆的横担，间距50cm。梯架可不单独设置。

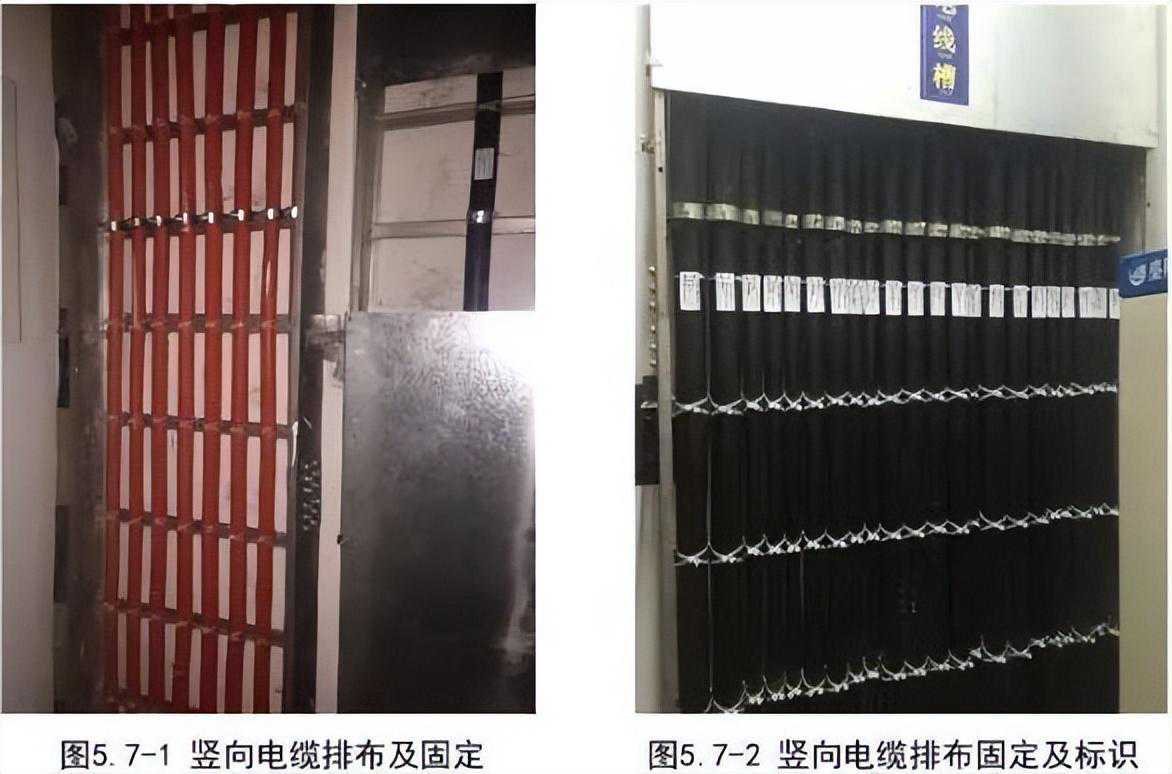

(2)竖向电缆排布需顺直且间距均匀，利用专用电缆卡子+质量优良的绑扎带固定牢固，电缆卡子竖向间距2米，其余横担部位利用扎带固定。
(3)电缆标识需悬挂齐全无遗漏，标牌上的文字应机打。
5.8电气竖井内接地
(1)电气竖井内均需设置不小于40*4的环形热镀锌接地扁钢。
(2)环形接地扁钢要与预留的接地扁钢或等点电位箱进行连接。

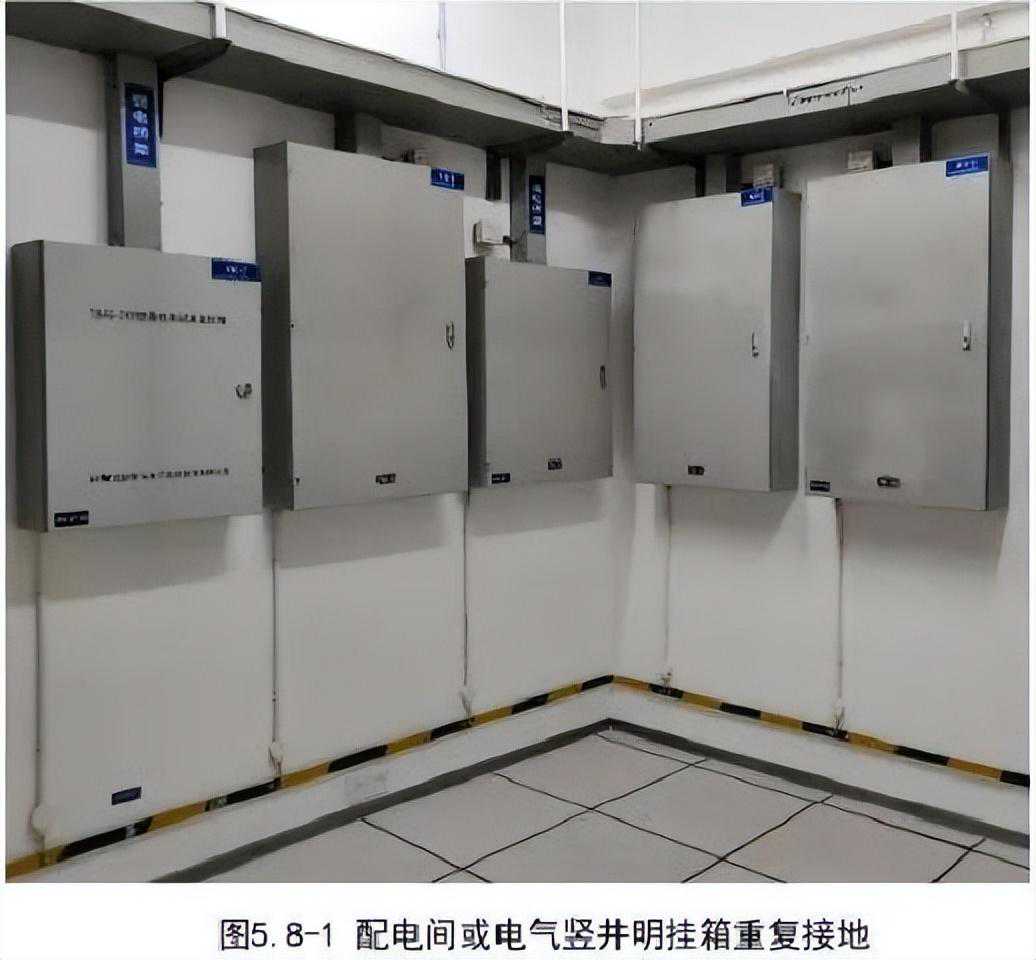

(3)落地箱柜底部预留接地扁钢，挂墙箱柜重复接地由环形接地扁钢接引，接地线套PVC管。
5.9配线架及桥架内配线及绑扎

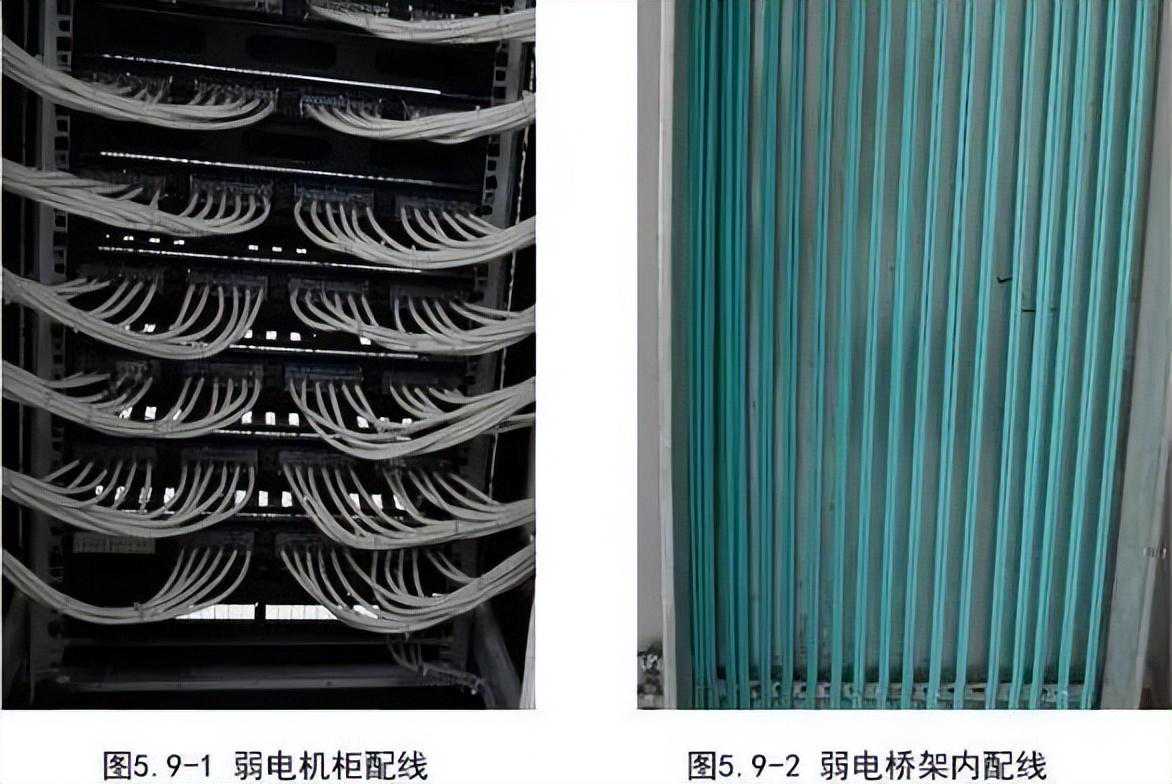

(1)配线架内所有配线均需进行提前策划排布。
(2)配线架每层的导线分别从左右两侧向中间分，左右两侧导线根数尽量一致。
(3)弱电桥架内配线提前策划，排列整齐并固定牢固。
5.10弱电设备接地

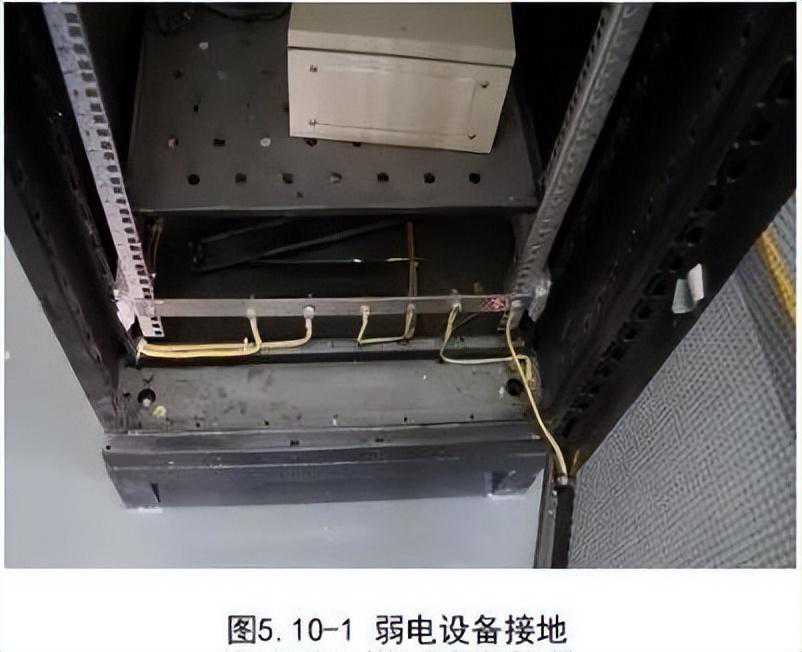

(1)弱电配线架内均需设置专用PE排，PE排需与外部引来的接地扁钢等连接作重复接地。
(2)箱壳、需接地的设备、桥架等均需与PE排连接。
(3)有220V进入的弱电箱内均需做专用PE排。
5.11水暖管井排布与安装
(1)管道安装前先进行管井内管道排布，排布时应考虑保温管道与非保温管道的间距及保温层厚度，确保保温管道保温施工时有操作空间及距墙最小间距。

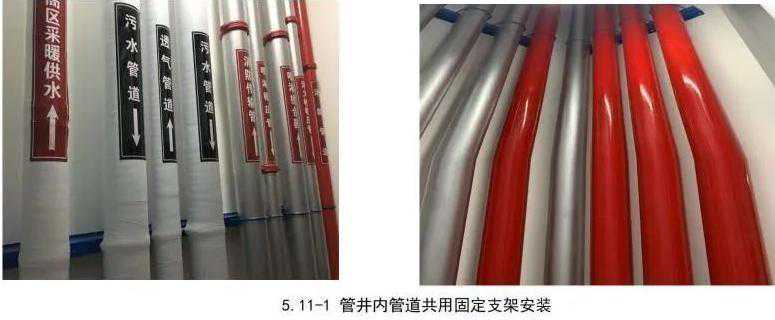

(2)管井内管道采用共用支架安装，美观实用。
(3)管井内若无地漏，图纸会审阶段与设计沟通增设地漏。
(3)管井内不保温管道面漆涂刷均匀两道，最后一道应在管井内其他工序完成后进行，选择光泽度好的面漆施工。

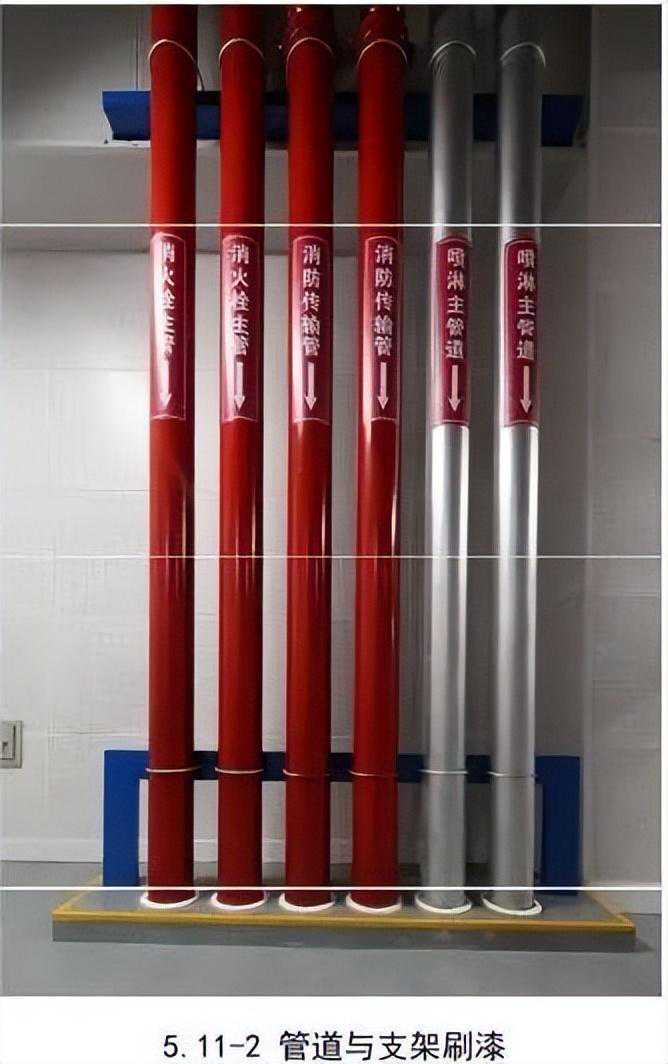

(4)管道支架刷蓝色面漆，分色清晰。
5.12套管封堵

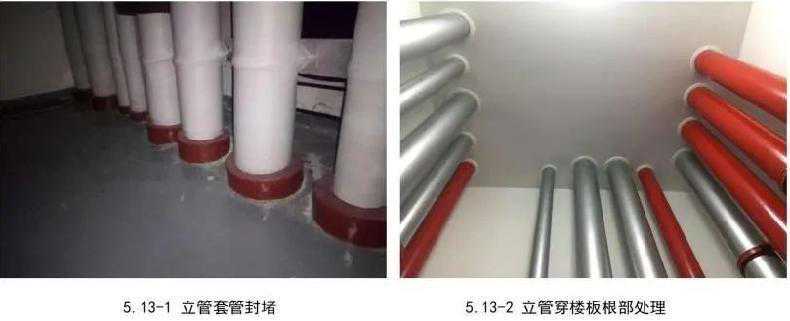

(1)套管封堵前应先将管道调整至套管居中位置再进行封堵，且成排套管的安装高度需一致，套管出地面高度不低于5cm。
(2)穿管井墙体套管，套管两端应与装饰面平，在穿墙明漏处应加装饰圈。
5.13管道保温
(1)管井内管道保温平整顺直，接缝严密。
(2)保温管道外缠白色防火塑料布。

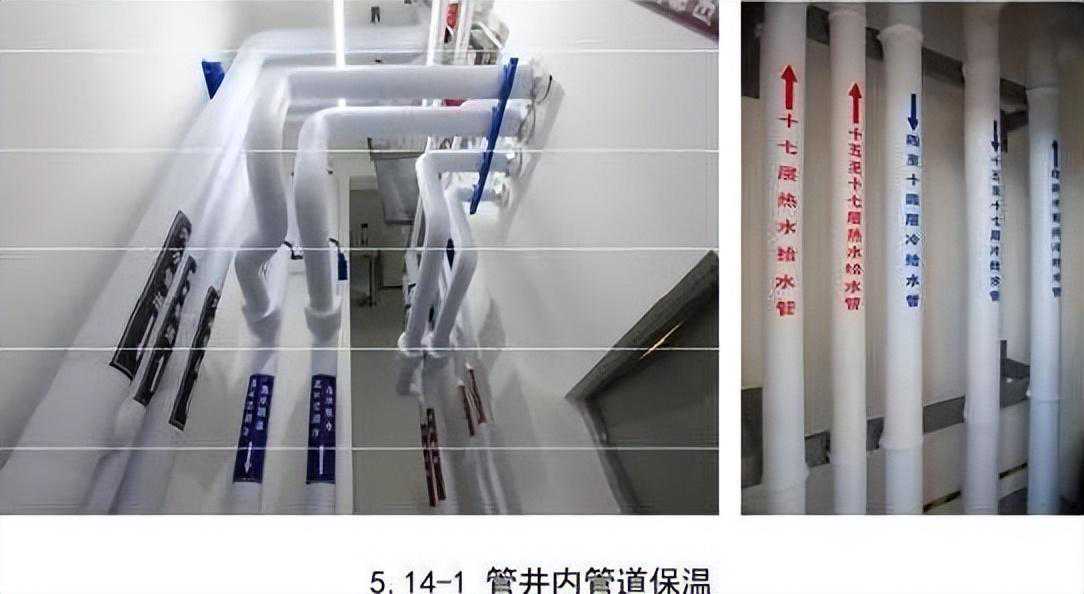

5.14管道标识

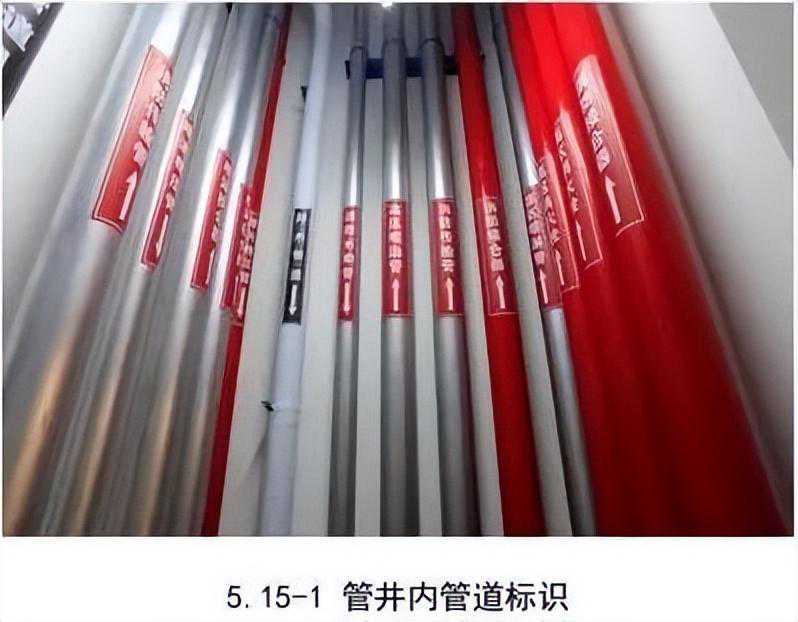

管道标识统一策划，标识长短一致，标高统一。
6车库
吊顶排布末端看，穿墙封堵颜色显，地平线直出入口。
6.1墙面
(1)整体质量控制，垂直度、平整度、阴阳角方正等。
(2)严禁有渗漏痕迹，车库墙面不宜采用粉刷石膏。

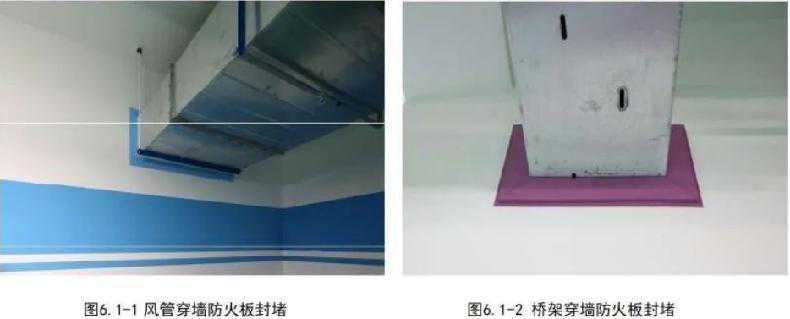

(3)穿墙风管、桥架、母线采用防火板开45度斜角拼接封，刷与同层车库腰线颜色一致的防火涂料，精致美观。

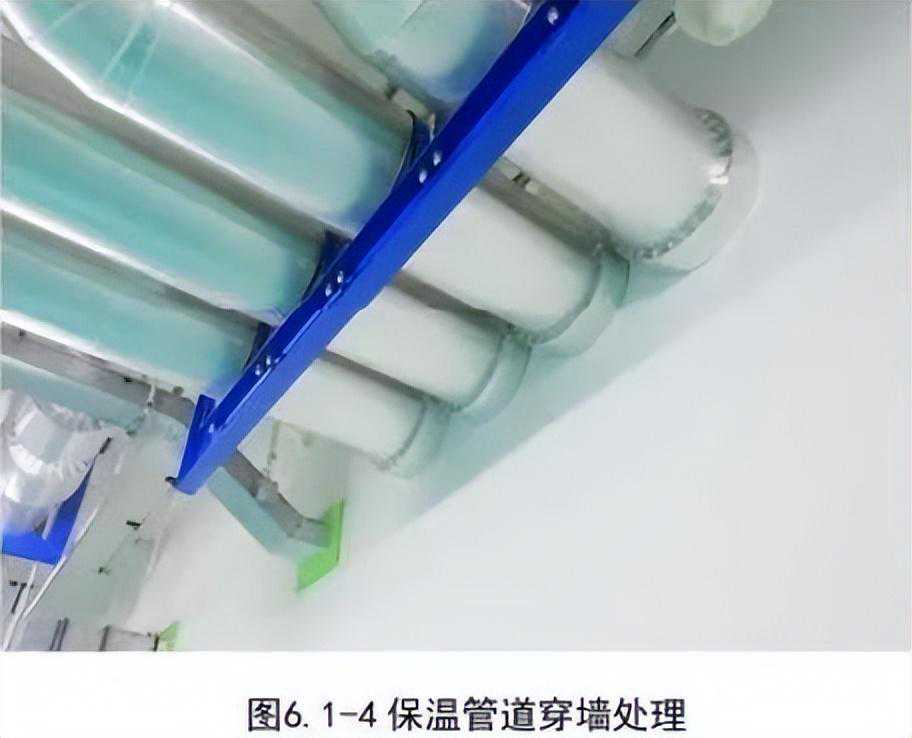

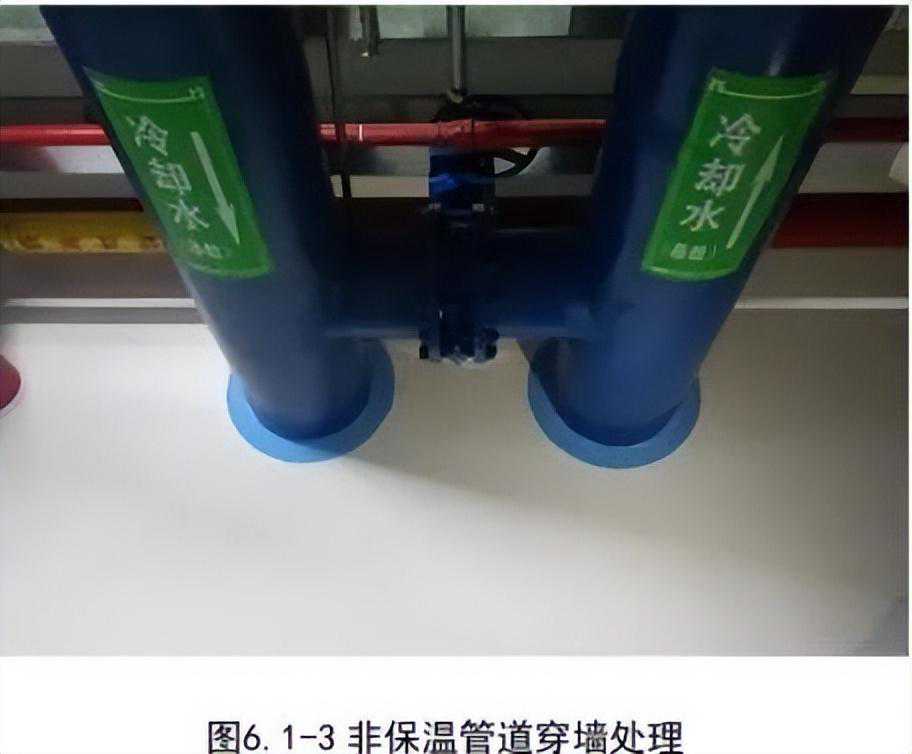

非保温水管道，管径DN≥300以上水管穿墙处根部采用刷面漆进行装饰;管径DN300以下水管穿墙处根部采用成品装饰环处理。
(5)保温水管管道穿墙处根据管径大小进行翻边压花处理。
6.2地面

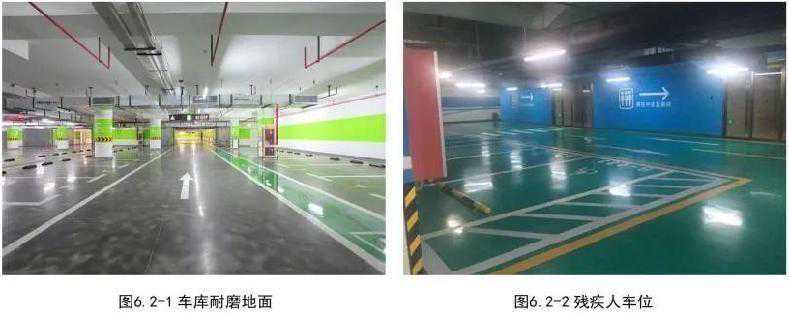

车库宜做耐磨地面，其次是自流平。
(1)耐磨地面应色泽一致，切缝顺直，不得有裂纹、麻面、起砂等。
(2)自流平表面应光洁，色泽均匀、一致，不得出现空鼓、开裂、起泡、起砂等。
(3)地面交通标识应清晰醒目，不得有残缺。挡轮器安装牢固、成排成线。
(4)地面宜做不同颜色，区分人行步道、停车位、车行道等功能区。
(5)停车位应设置残疾人车位，车位应离无障碍电梯最近位置，残疾人车位功能应满足无障碍要求。

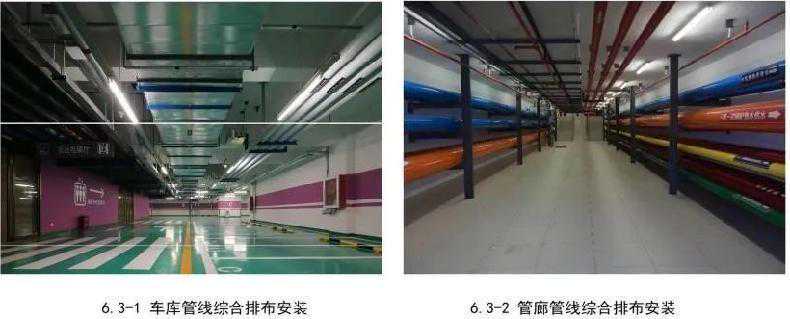

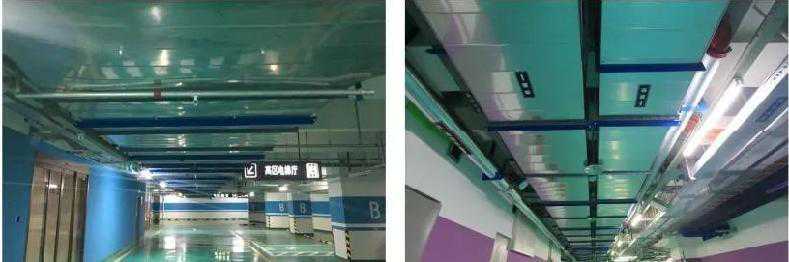

6.3管道综合排布与安装

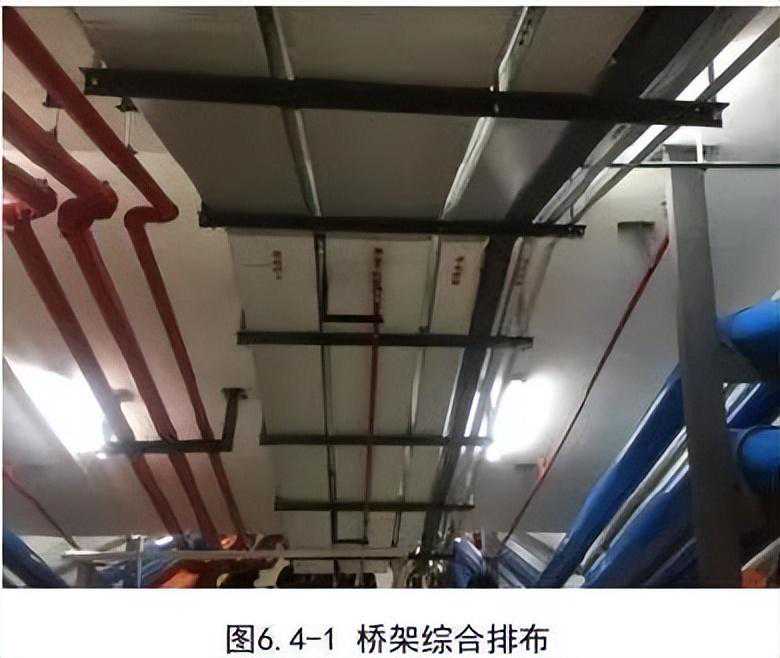

(1)车库管线运用BIM技术进行管线综合排布，层次清晰;
(2)如无特殊情况，分层排布原则:桥架、风管在上，水管在下。排布时需考虑管道保温层的厚度。
(3)成排管道采用共用支架安装。
6.4桥架安装
(1)同排桥架使用共用支吊架。
(2)桥架首末端设置防晃支吊架，超过30米时，每隔25米设置一道防晃支吊架。

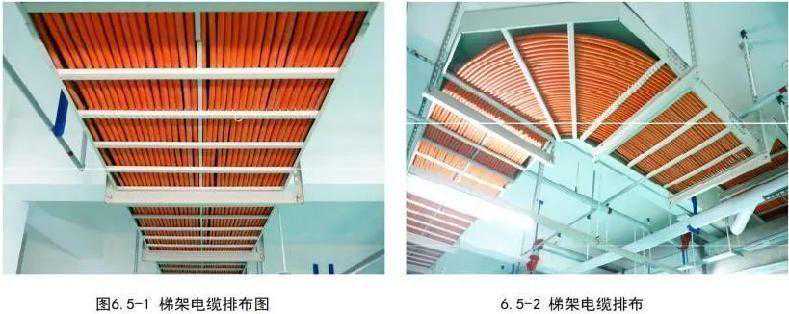

6.5梯架电缆排布
梯架电缆排布应整齐、绑扎固定间距一致。
6.6电气明配管

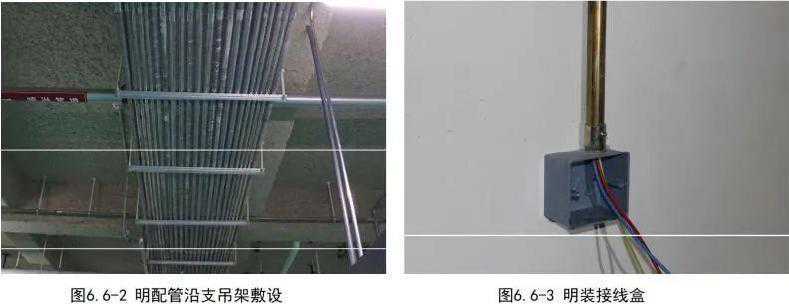

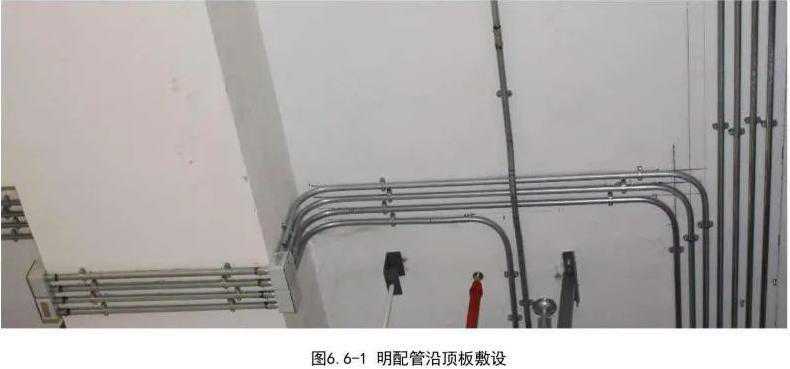

(1)明配管间距均匀，拐弯弧度一致，固定卡子排列有序，过梁处设置过线盒。
(2)成排管路应共用角钢支吊架。
(3)明配管路应采用明装接线盒。
(4)消防管路明敷时应刷防火涂料。
6.7信号放大器安装

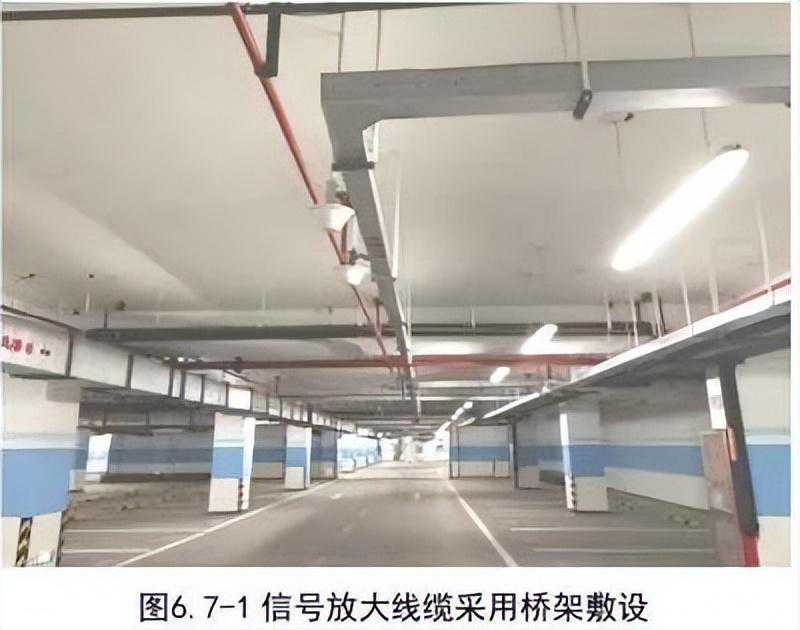

(1)干线采用桥架，支线采用金属管。
(2)严禁明线敷设。

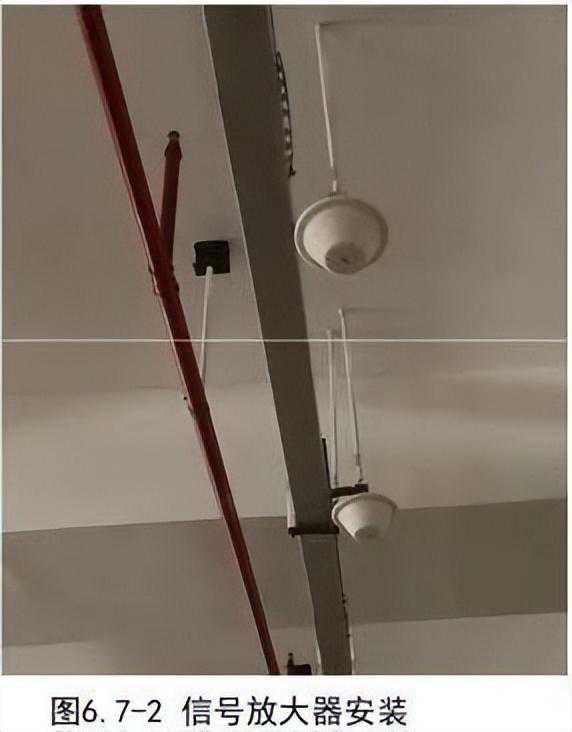

(3)信号放大器应采用专用固定件固定，固定后保证高度一致、成排成线。
6.8风管及成排管道下方增设喷头及支架安装
(1)宽度大于1.2m的风管或成排管道下方需增设下喷头，喷淋头在风管或成排管道下方居中布置，末端用盲堵封闭且用支架固定牢固。
(2)在风管下方喷头支架无法固定时，可采取加长喷头支管长度，将其延伸至风管的另一端，在末端加管堵做支架将支管固定。
(3)成排管道下方增设喷头时，需采用集热罩形式安装。
6.8-1风管下喷头安装6.8-2成排管道下喷头集热罩安装
7室外工程
7.1功能井
(1)各功能井内应无积水、杂物。
(2)井内壁宜抹灰，无开裂、脱落，爬梯安装牢固。

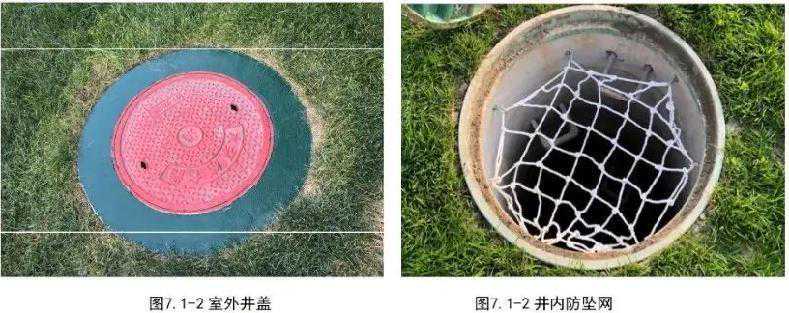

(3)井内应设置一道防坠网。
(4)位于路面上的井盖，宜与路面持平。位于绿化带内井盖，不应低于地面，可稍微高出地面。

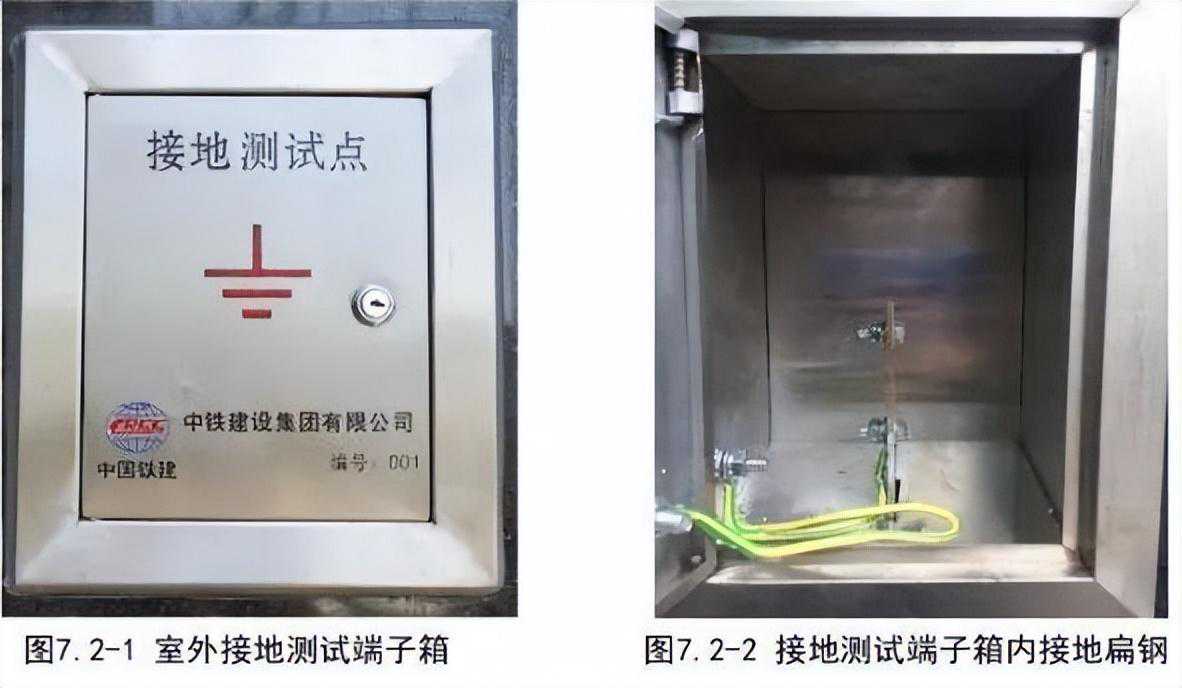

7.2接地测试端子箱安装
(1)接地端子箱应采用不锈钢材质，位置合理。
(2)箱内扁钢侧楞正对外侧，安装直径10mm的蝶形螺栓。
(3)箱门上标识齐全，需包含“接地测试点”、接地符号、端子箱编号。

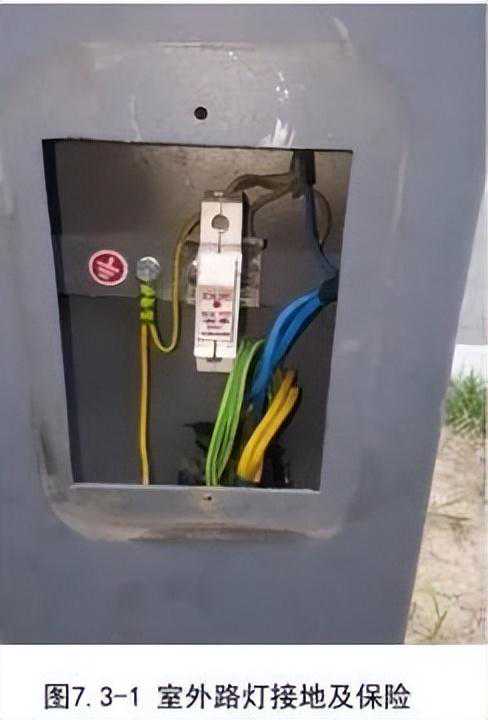

7.3室外灯具安装
(1)室外灯具应防水防尘、安装牢固。
(2)金属灯杆、灯壳等接地可靠，设计无特殊要求时应从供电系统引来PE线与之可靠连接，连接处设置标识。
(3)至灯具的相线需加装保险装置。

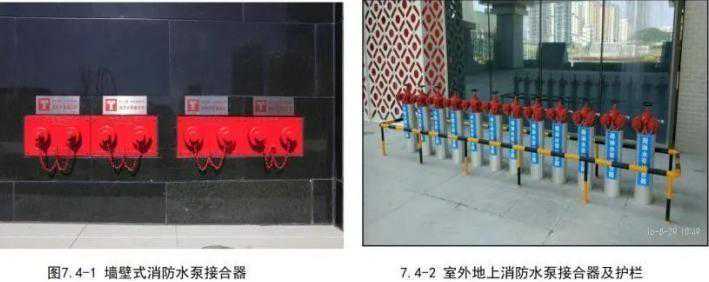

7.4消防水泵接合器
(1)壁挂式水泵接合器涂刷大红色面漆，要求面漆光滑、亮泽;
(2)标牌采用不锈钢材质，标识清晰，固定牢固。
(3)水泵接合器四周安装防护栏，高50cm，横向立杆间距80cm，刷25cm黑黄相间的醒目油漆。
