徕卡全站仪自定义格式介绍

徕卡全站仪测量数据除了可以导出为仪器自带的格式外，我们还可以根据需要让数据导出为我们所需的格式。本文简要介绍如何使用自定义格式功能。

为了输出自定义格式，首先我们需要有一个格式文件，然后将文件上传至全站仪，最后导出数据时就可以按照指定的格式导出。

徕卡LGO附带的格式管理器，是一个用于创建格式文件的软件。我们可以使用它来创建我们所需的格式。

格式管理器

格式文件有以下部分组成，但是格式文件不一定必须包含头、块标题或页脚。

头信息在报告的头部显示一次。

数据块标题在每个实际测量输出数据显示一次。

导出格式串（测量数据）排列在分隔符列中。

页脚信息在报告的尾部显示一次。

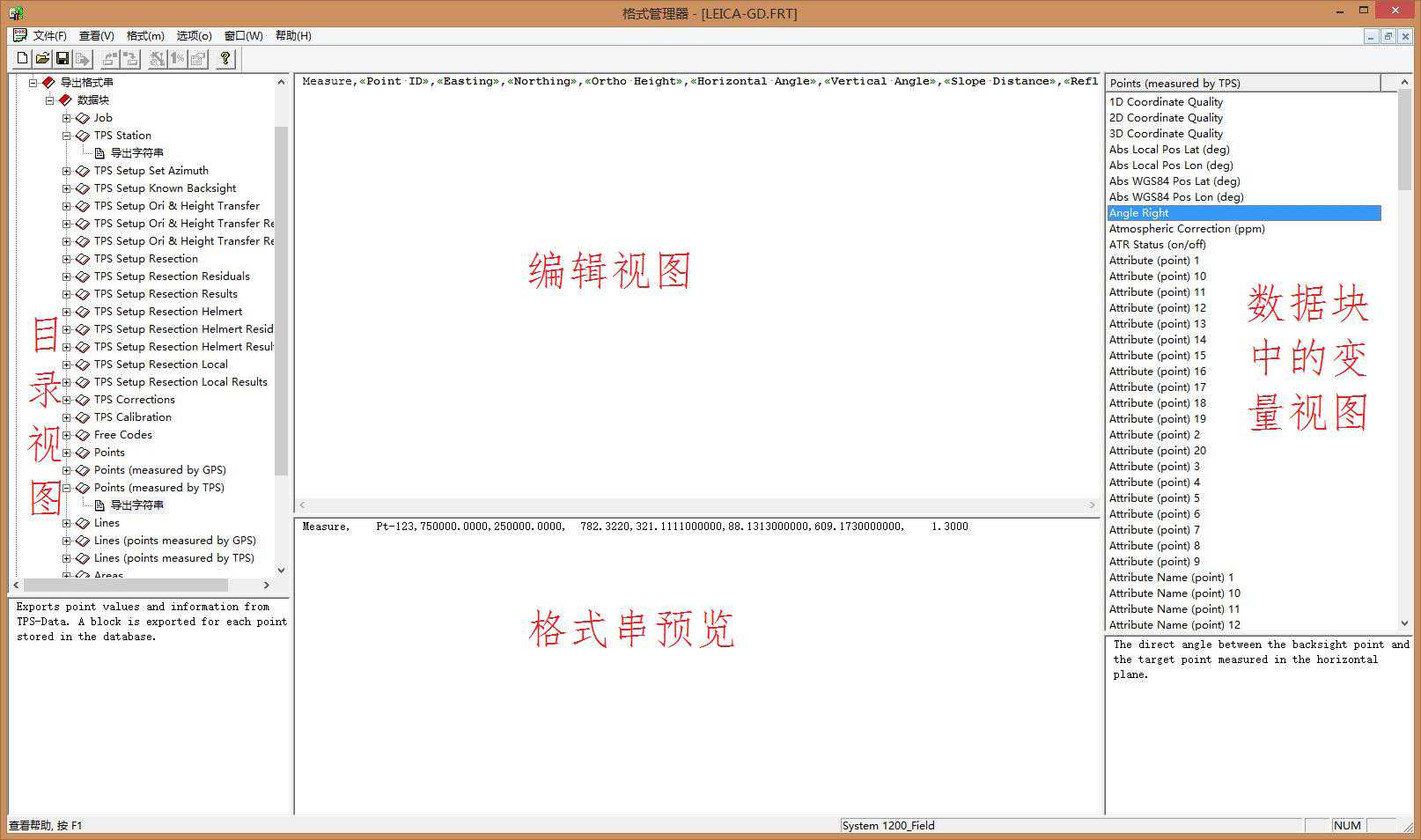

格式管理器主界面分为四部分——目录视图、编辑视图、格式串预览和数据块中的变量视图。

格式管理器主界面

本文以为徕卡TS16全站仪为例，介绍自定义格式功能的使用。以下为拟导出的原始数据格式样例。

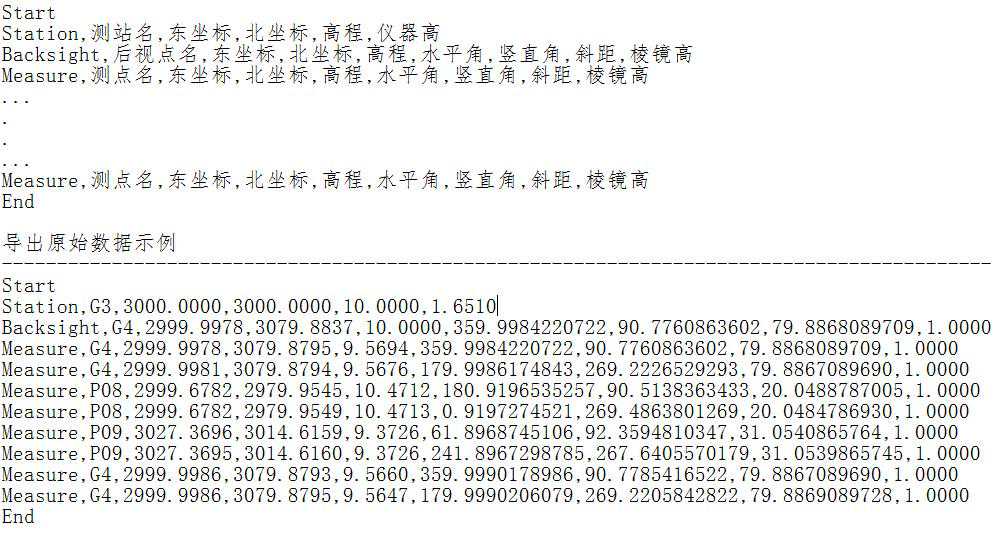

自定义格式样例

新建文件：新建格式时需要根据我们使用的仪器，需要选择仪器类型，如TS16仪器应选System1200。格式文件类型System1200_Office支持所有变量，而System1200_Field仅支持仪器变量，我们选择System1200_Office。

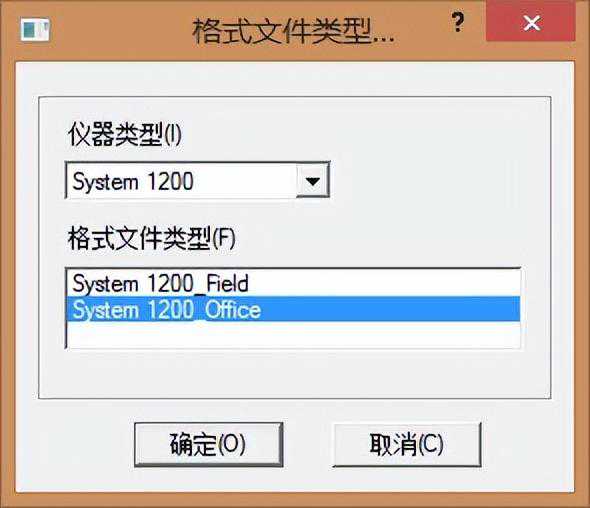

选择格式文件类型

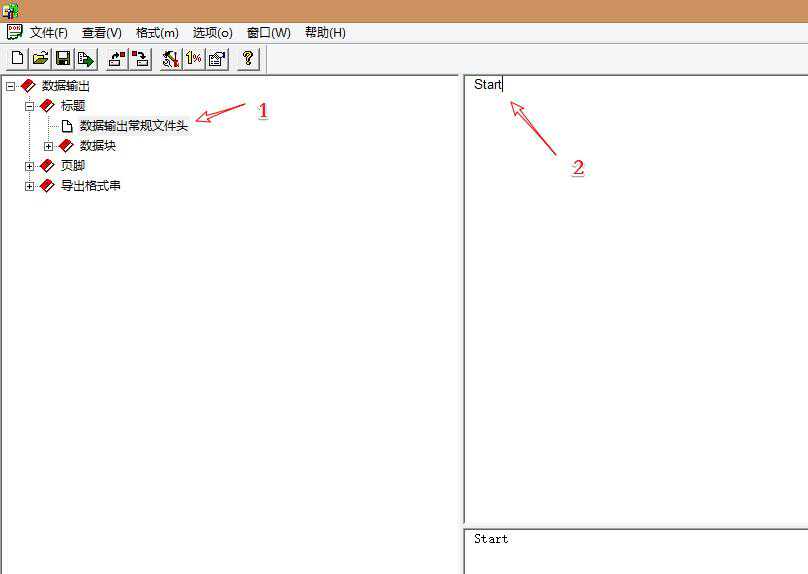

输入标题：在目录视图中点开【数据输出】→【标题】→【数据输出常规文件头】，在数据编辑窗口输入“Start”作为标题。

输入标题

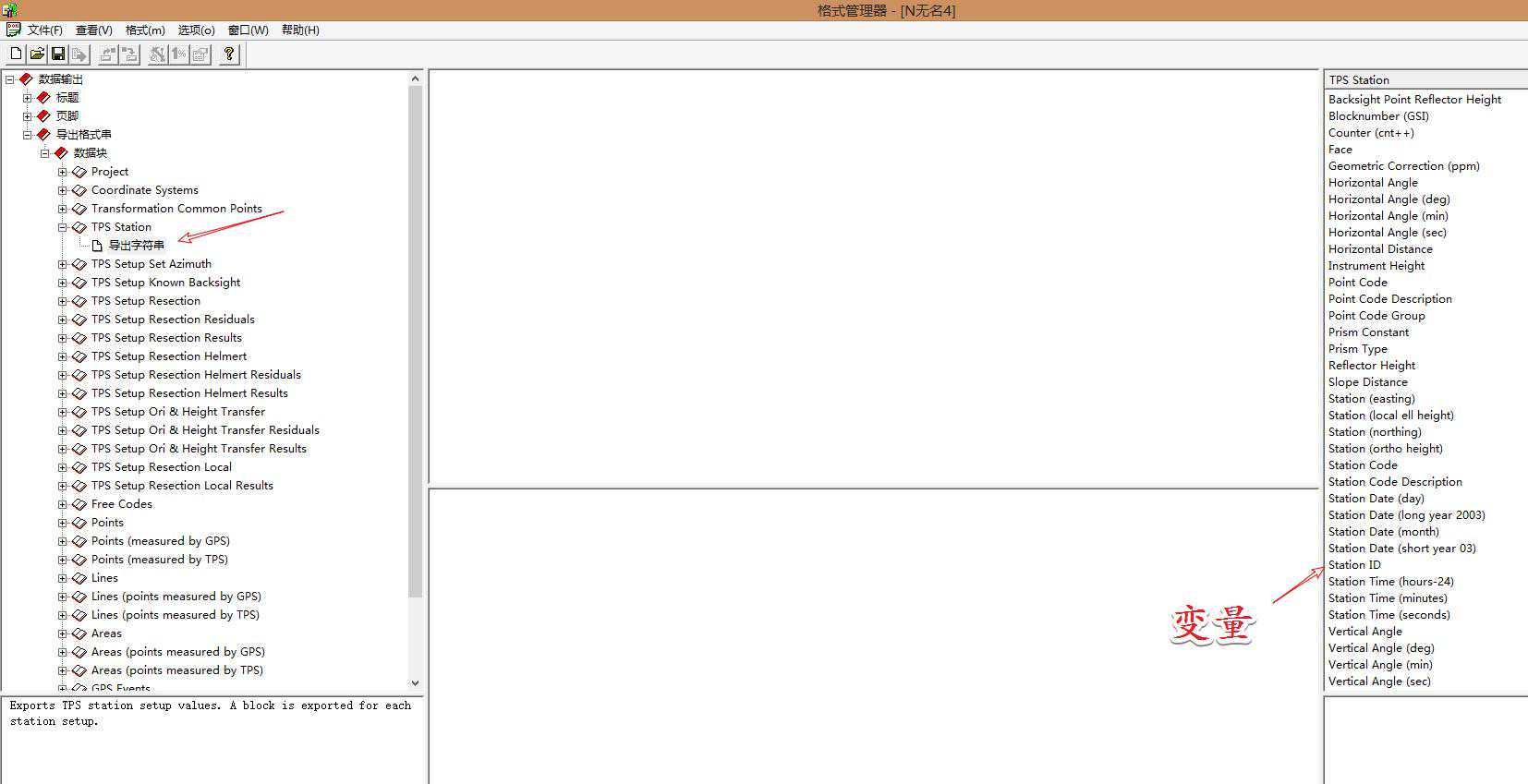

输入设站信息：在目录视图中点开【数据输出】→【导出格式串】→【TPSStation】→【导出字符串】，在变量视图可以看到测站的所有变量，双击变量即可将其添加到数据编辑窗口（固定的字符串Station直接在数据编辑窗口中输入）。

输入设站信息

本例输入值为：

Station,Station_ID,Station_(easting),Station_(northing),Station_(ortho_height),Instrument_Height

Backsight,Backsight_ID,Backsight_Point_Easting,Backsight_Point_Northing,Backsight_Point_Ortho_Height,Horizontal_Angle,Vertical_Angle,Slope_Distance,Reflector_Height

各字段用“,”隔开。输入完成后可在预览窗口看到数据导出效果。

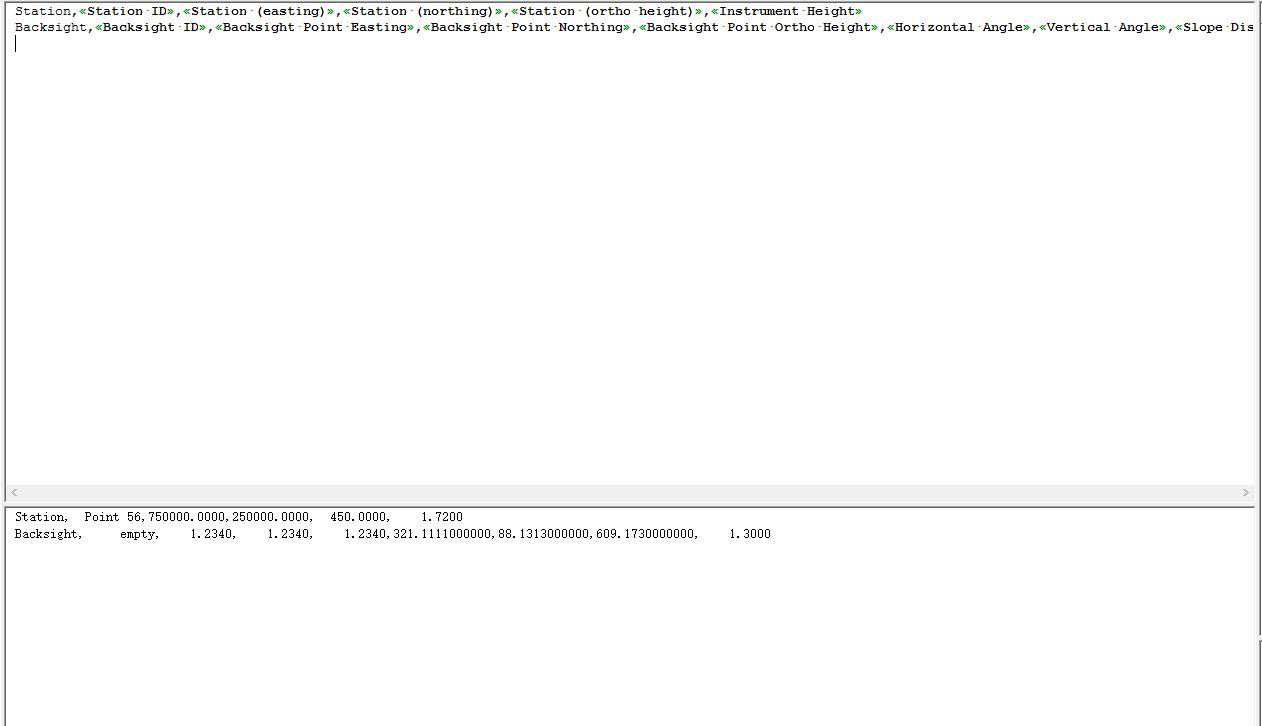

设站信息预览

为格式化输出数据，可在软件菜单【选项】→【默认格式化…】打开默认格式设置窗口，可以为新增加的变量设置统一的格式。

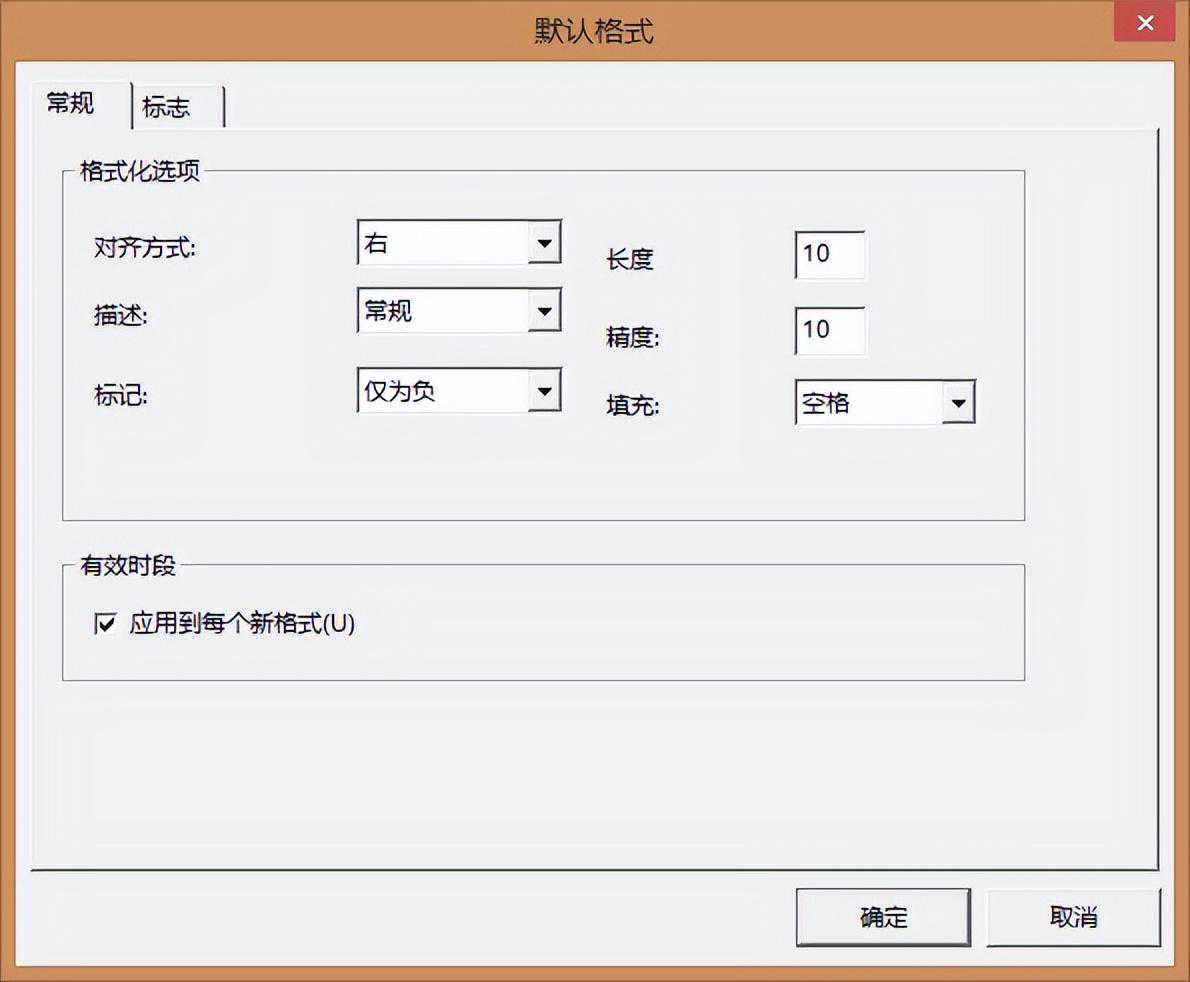

默认格式设置

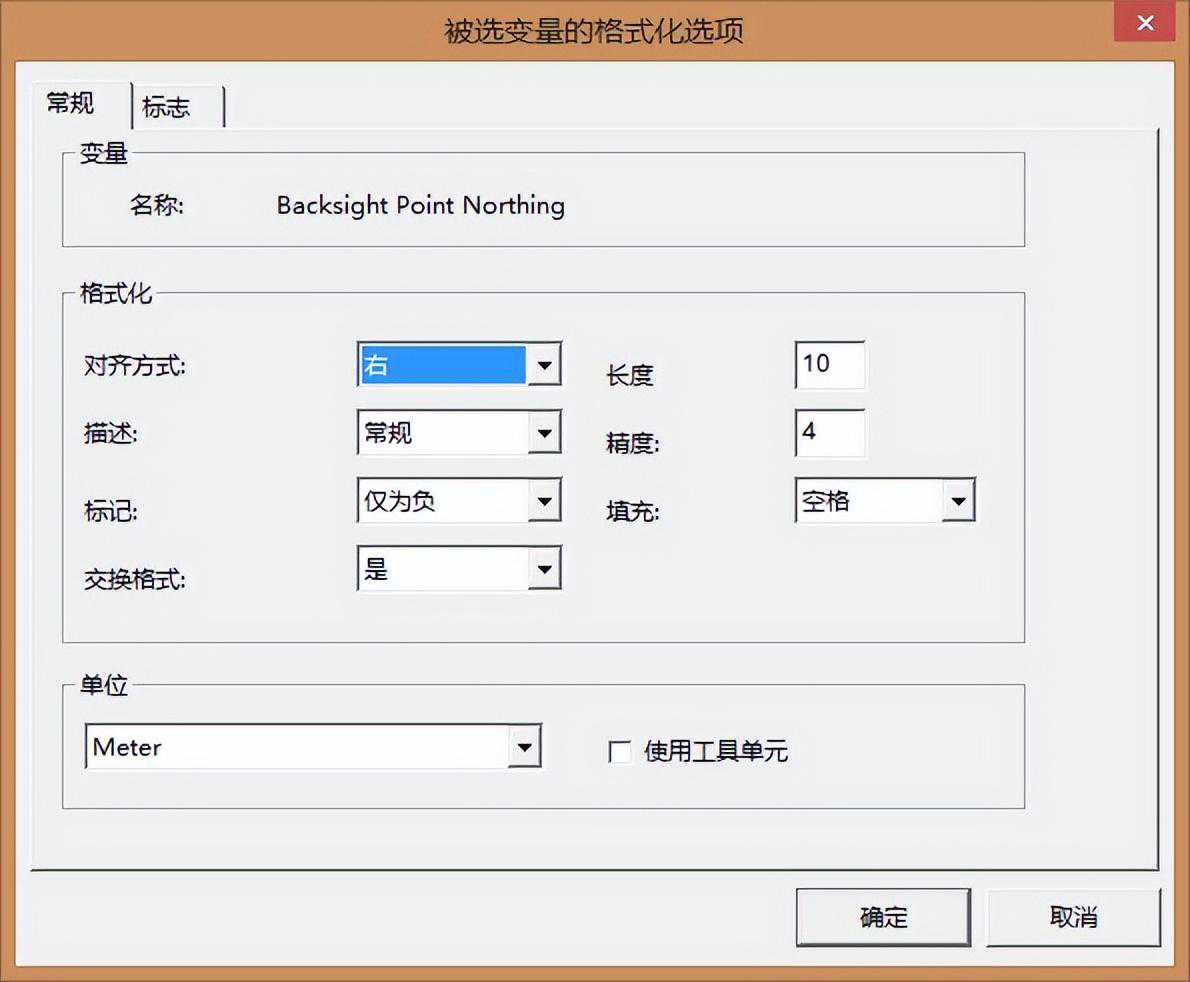

如果想为某一变量单独设置格式，可以在编辑变量视图双击拟设置的变量，弹出被选变量的格式化选项窗口，为其单独设置格式。

选定变量格式设置

输入测点信息：在目录视图中点开【数据输出】→【导出格式串】→【Points（measuredbyTPS）】→【导出字符串】，同样在变量窗口选择拟输出的变量。

Measure,Point_ID,Easting,Northing,Ortho_Height,Horizontal_Angle,Vertical_Angle,Slope_Distance,Reflector_Height。

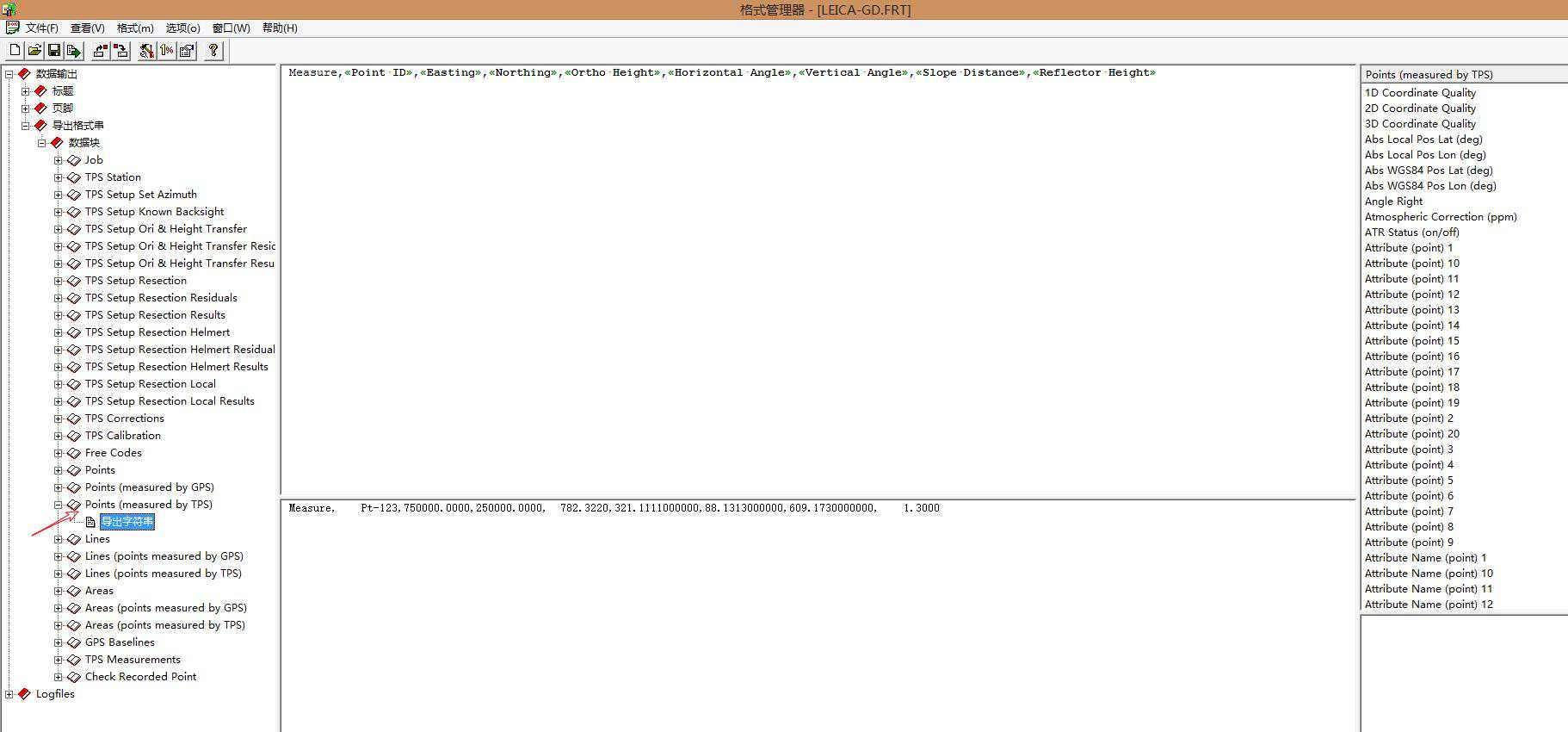

测点信息设置

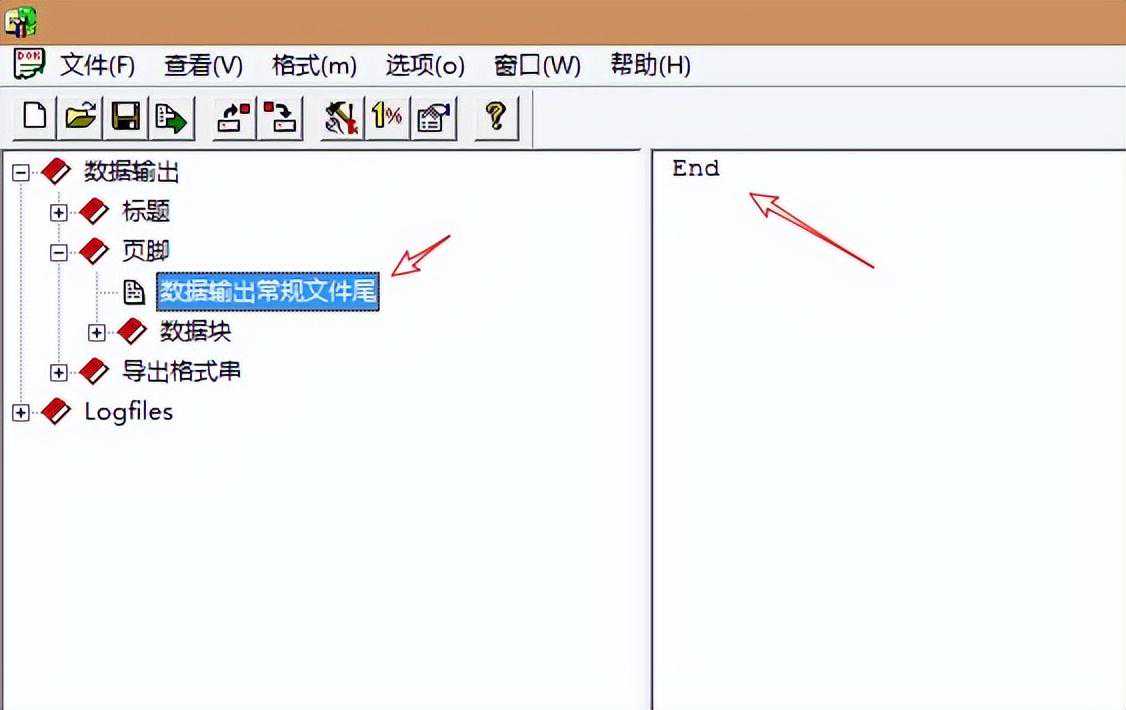

输入页脚信息：在目录视图中点开【数据输出】→【页脚】→【数据输出常规文件尾】，在编辑窗口输入“”作为文件尾。

页脚信息设置

保存文件，即可得到扩展名为.FRT的格式文件。

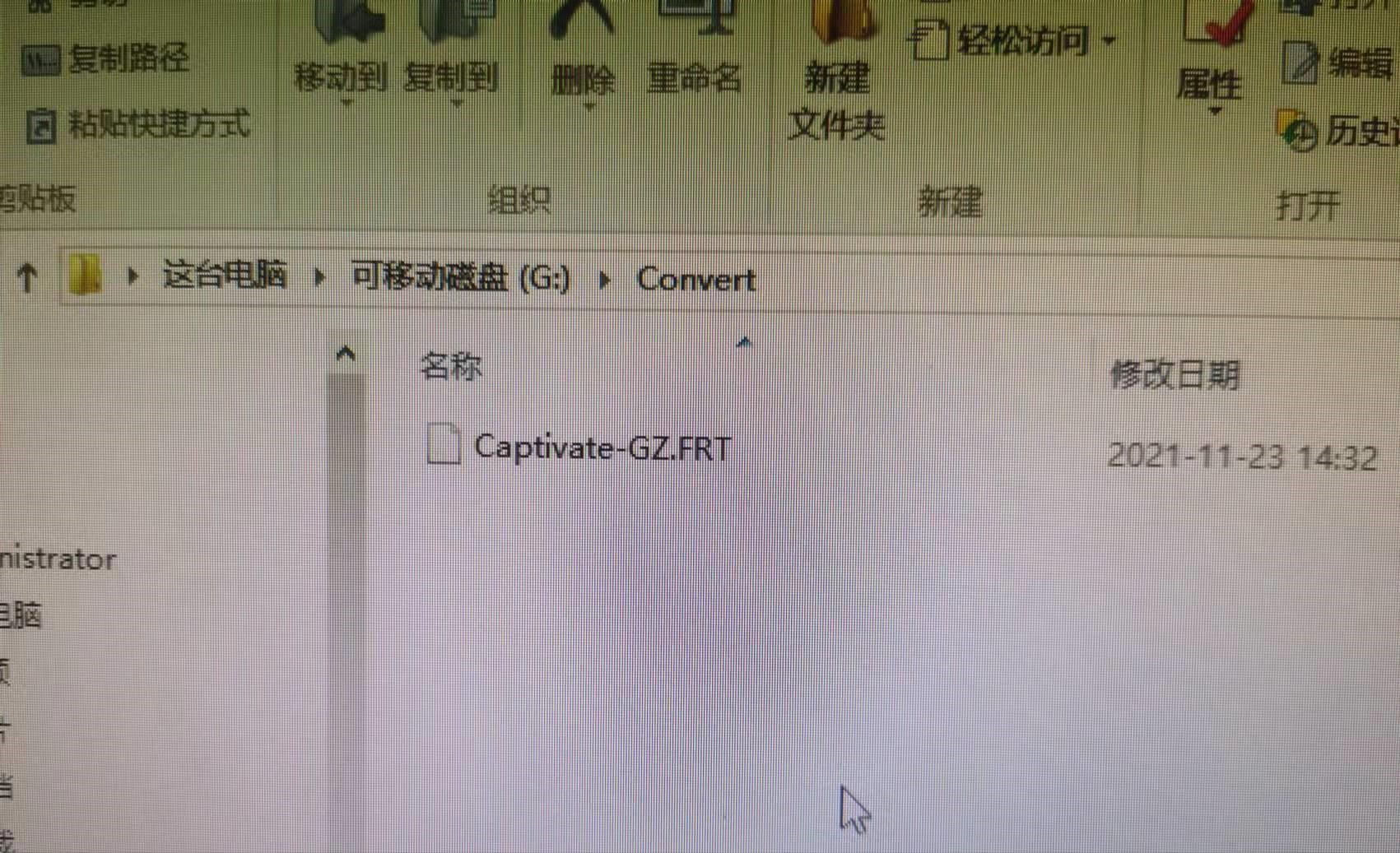

将格式文件拷入U盘/存储卡中Convert文件夹。

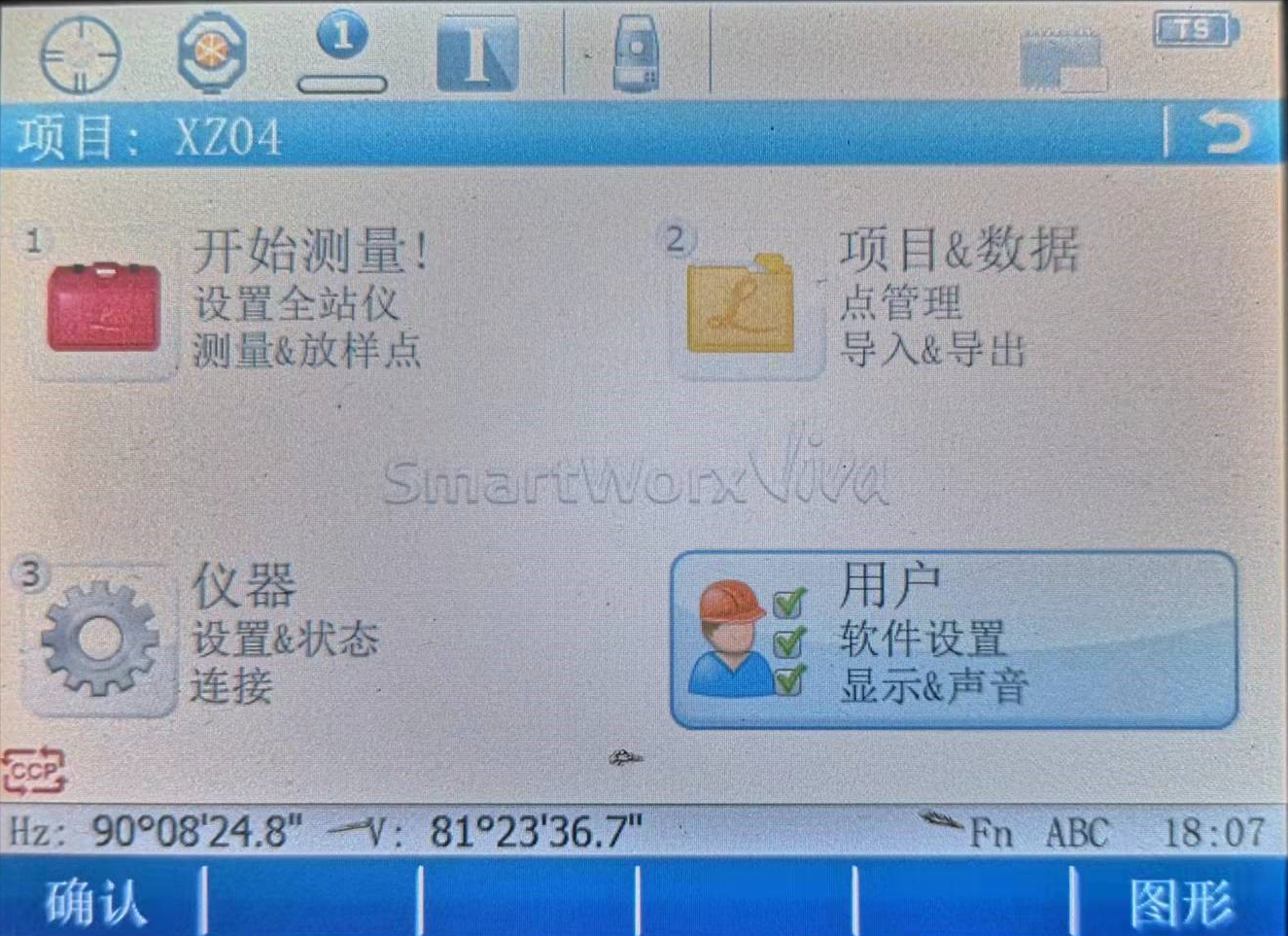

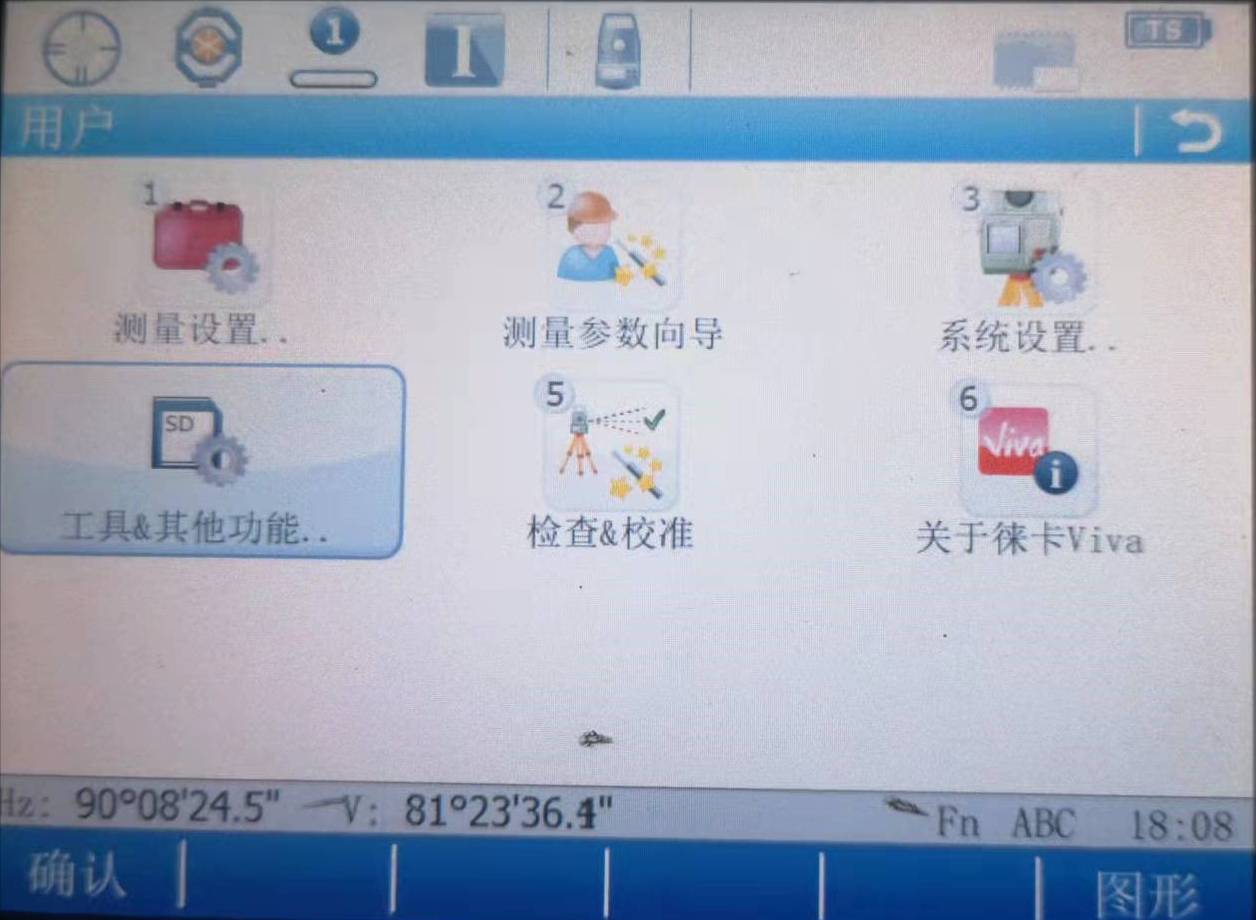

将U盘/存储卡插入仪器，选择“用户”→“工具其它功能”。

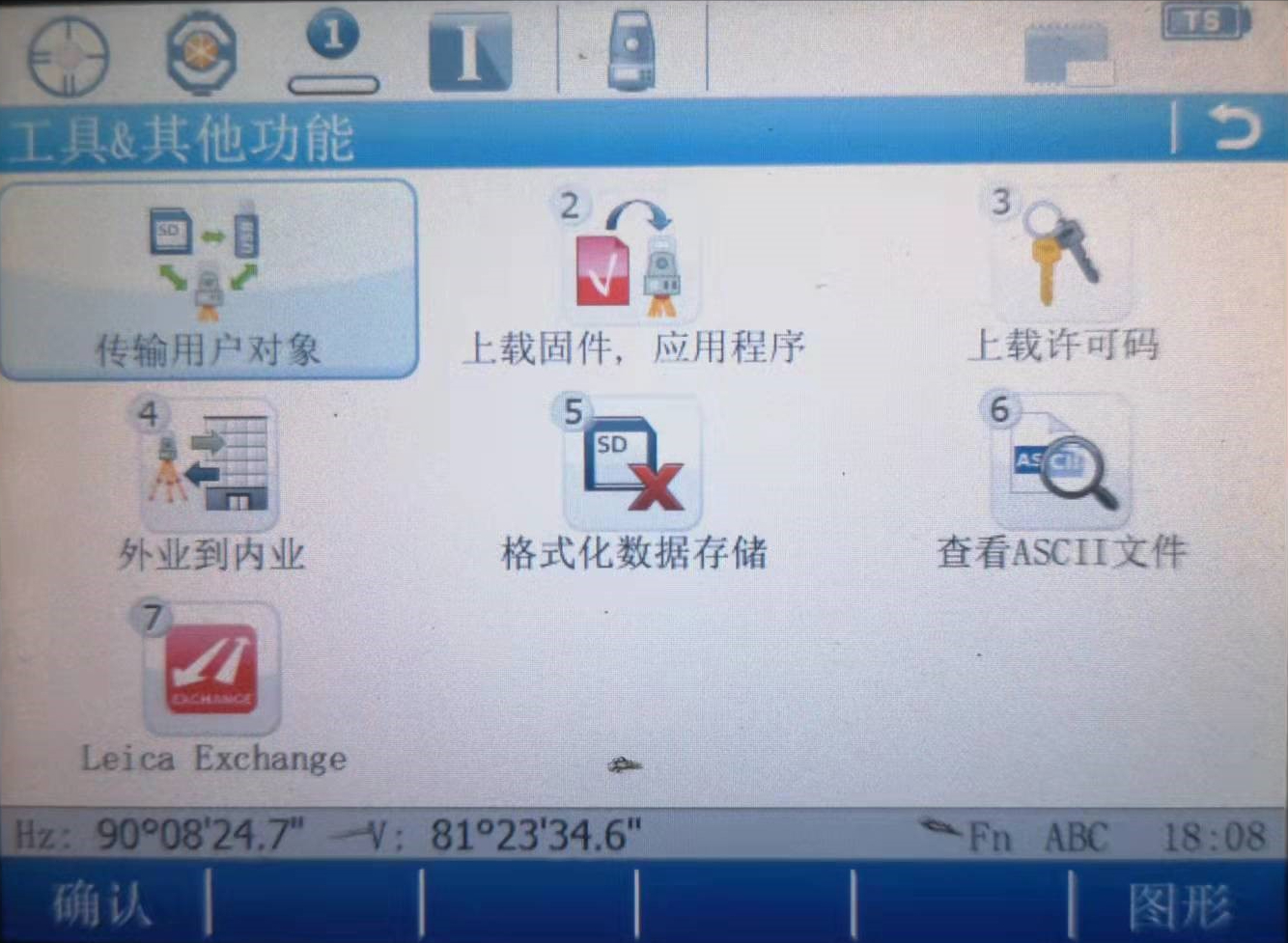

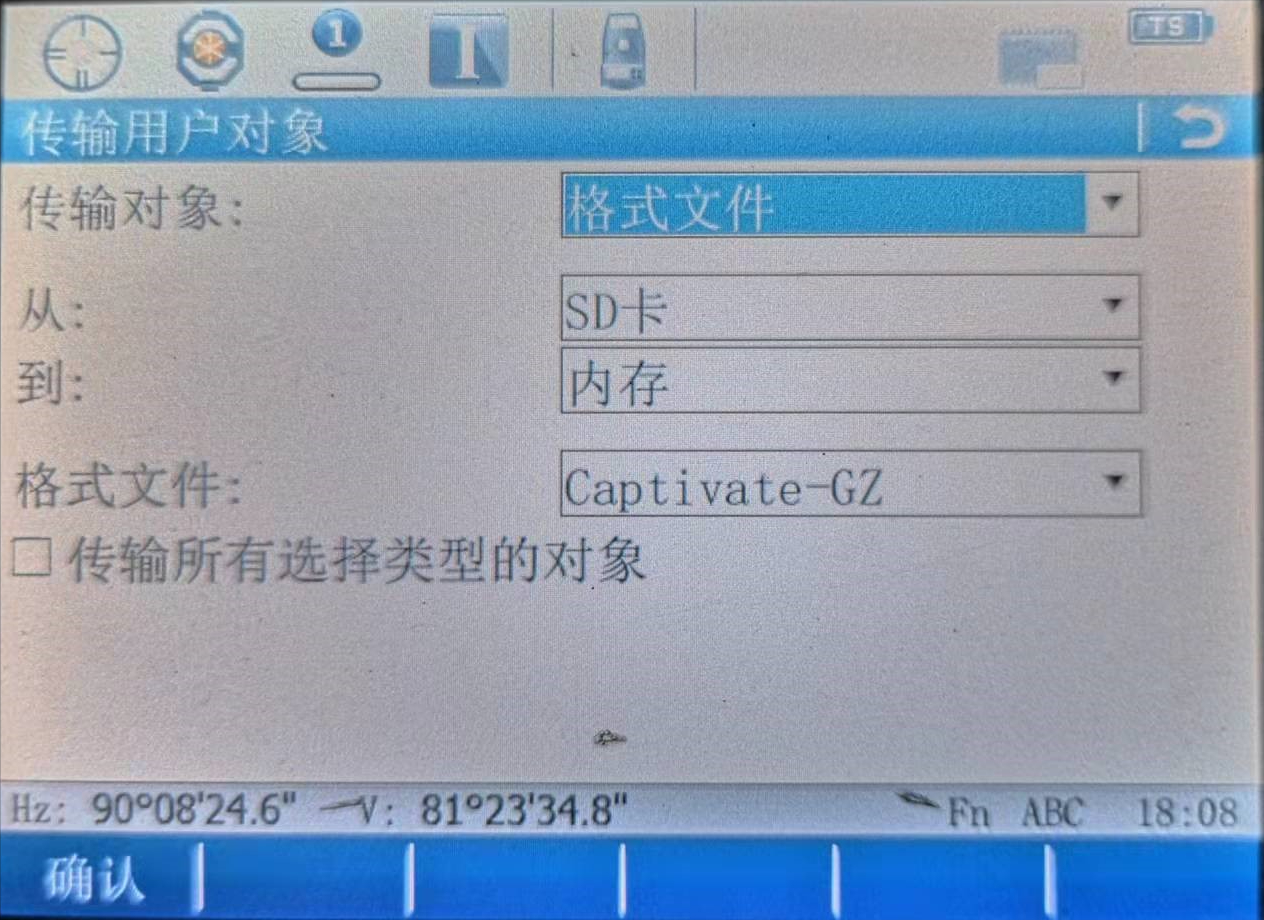

选择“传输用户对象”。

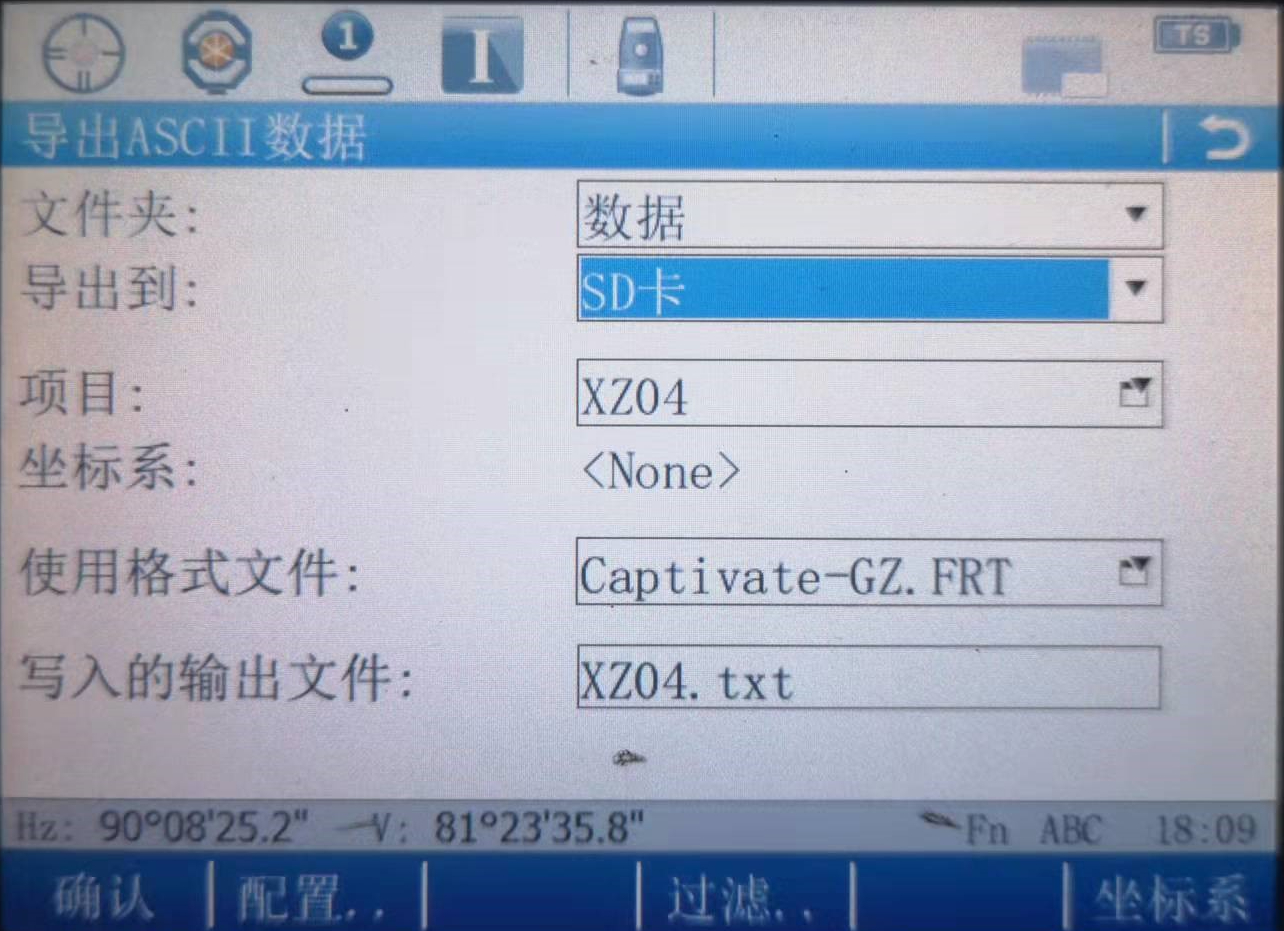

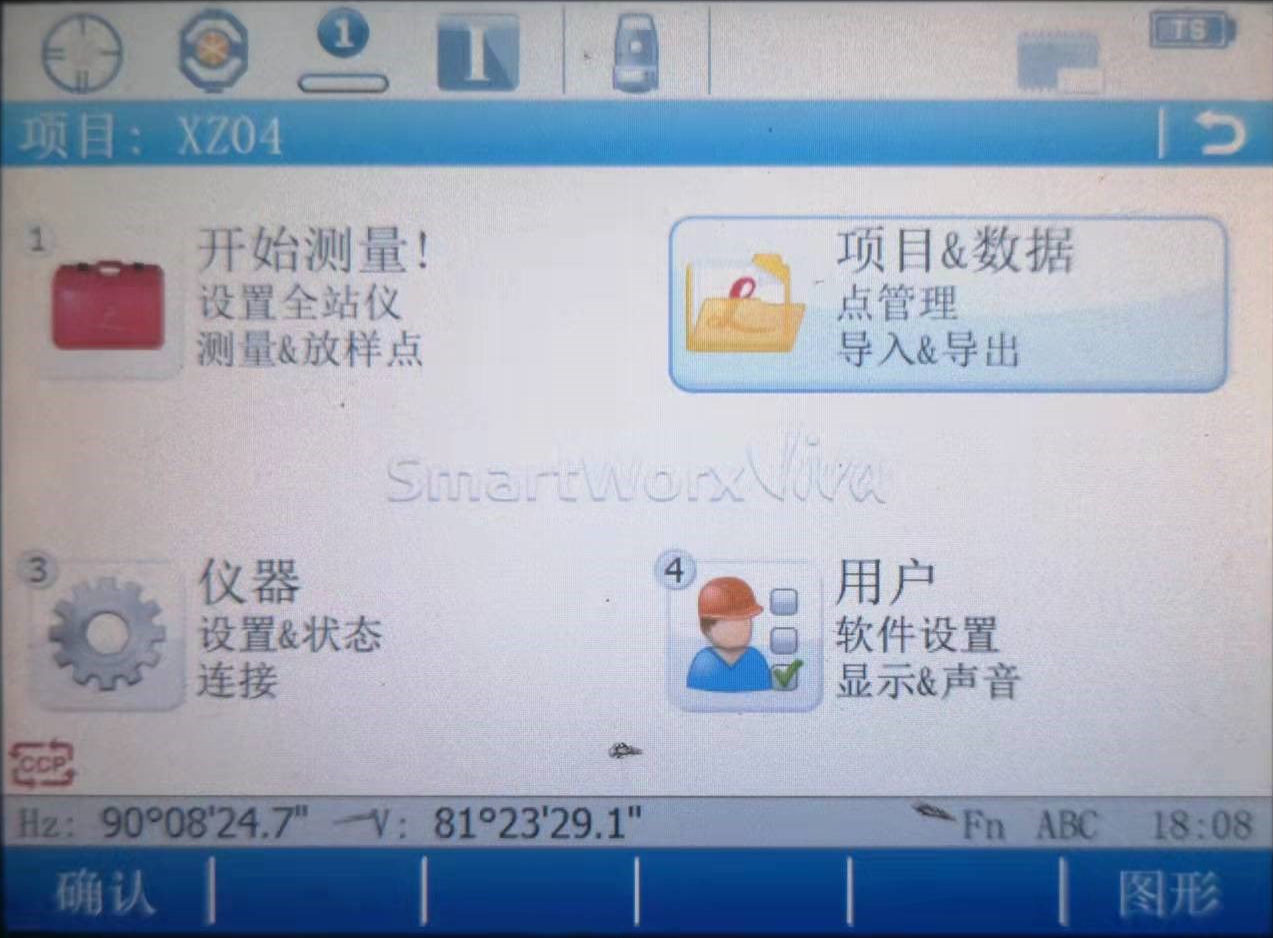

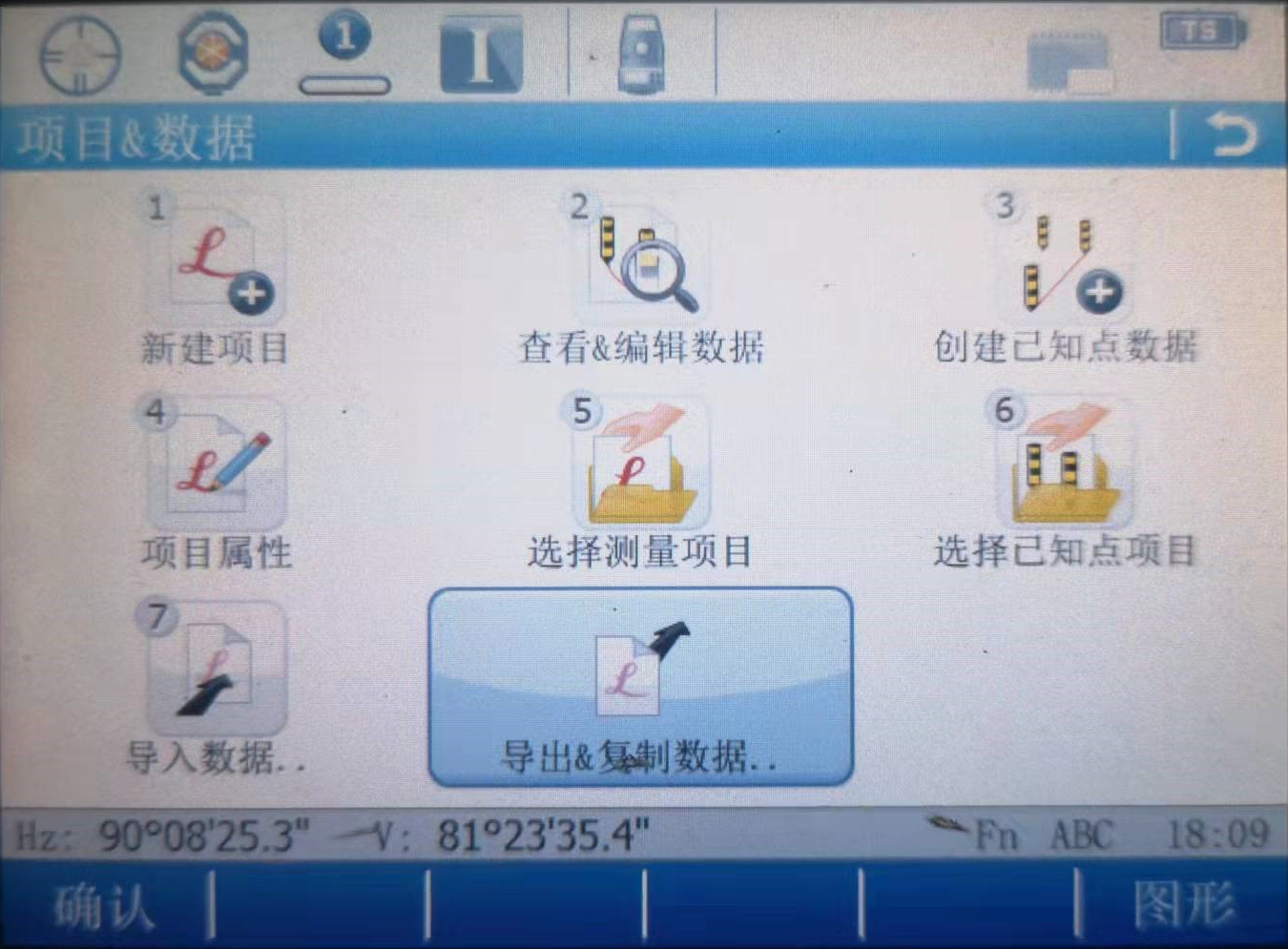

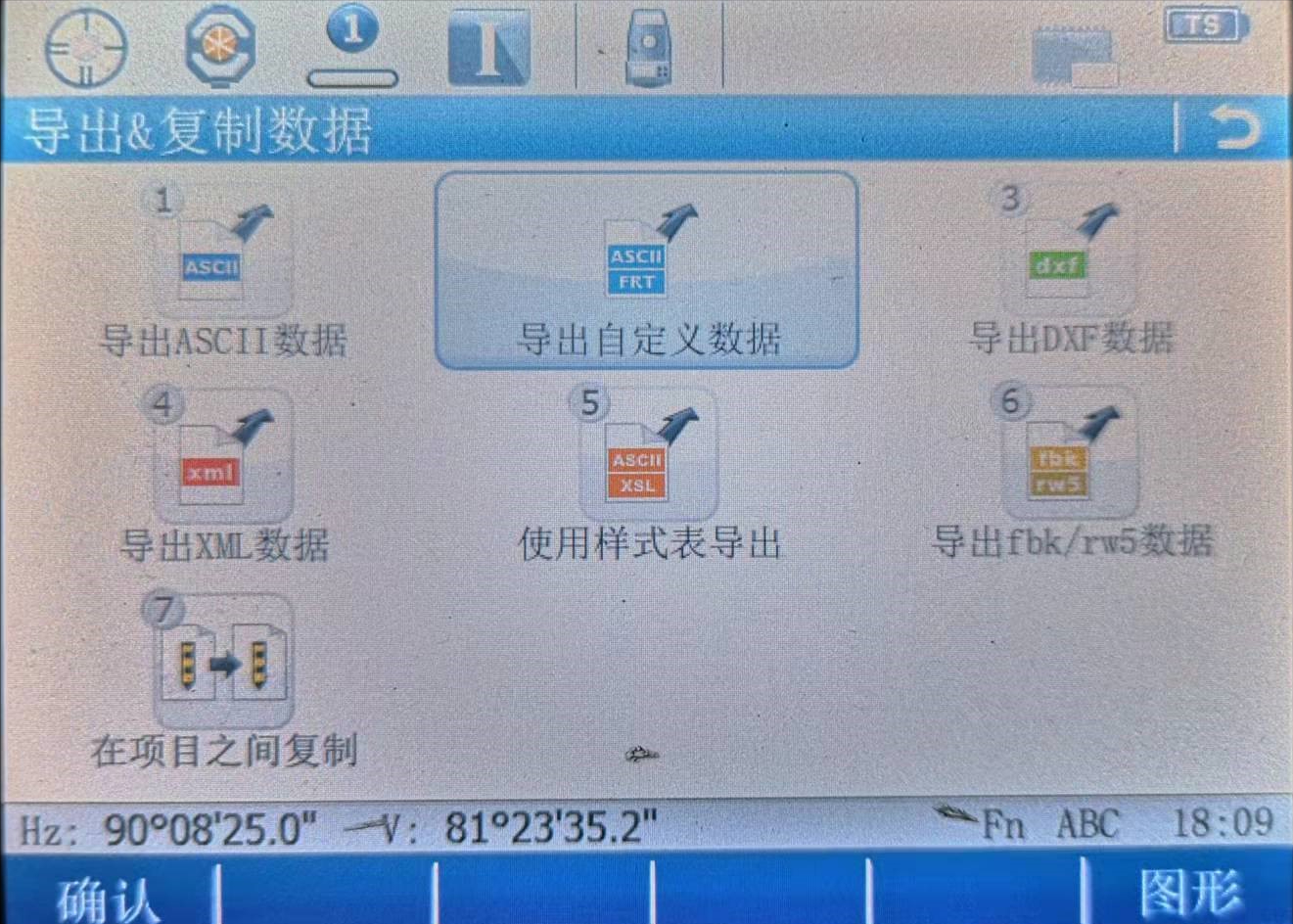

将存储卡插入仪器，选择“项目数据”→“导出复制数据”。
