220KV电流互感器的作用
电流互感器原理是依据电磁感应原理。串接在测量仪表和保护回路中，电流互感器在工作时，它的二次回路始终是闭合的，因此测量仪表和保护回路串联线圈的阻抗很小，电流互感器的工作状态接近短路，在发电、变电、输电、配电和用电的线路中电流大小悬殊，从几安到几万安都有。为便于测量、保护和控制，需要转换为比较统一的电流，另外线路上的电压一般都比较高如直接测量是非常危险的。电流互感器就起到电流变换和电气隔离作用。

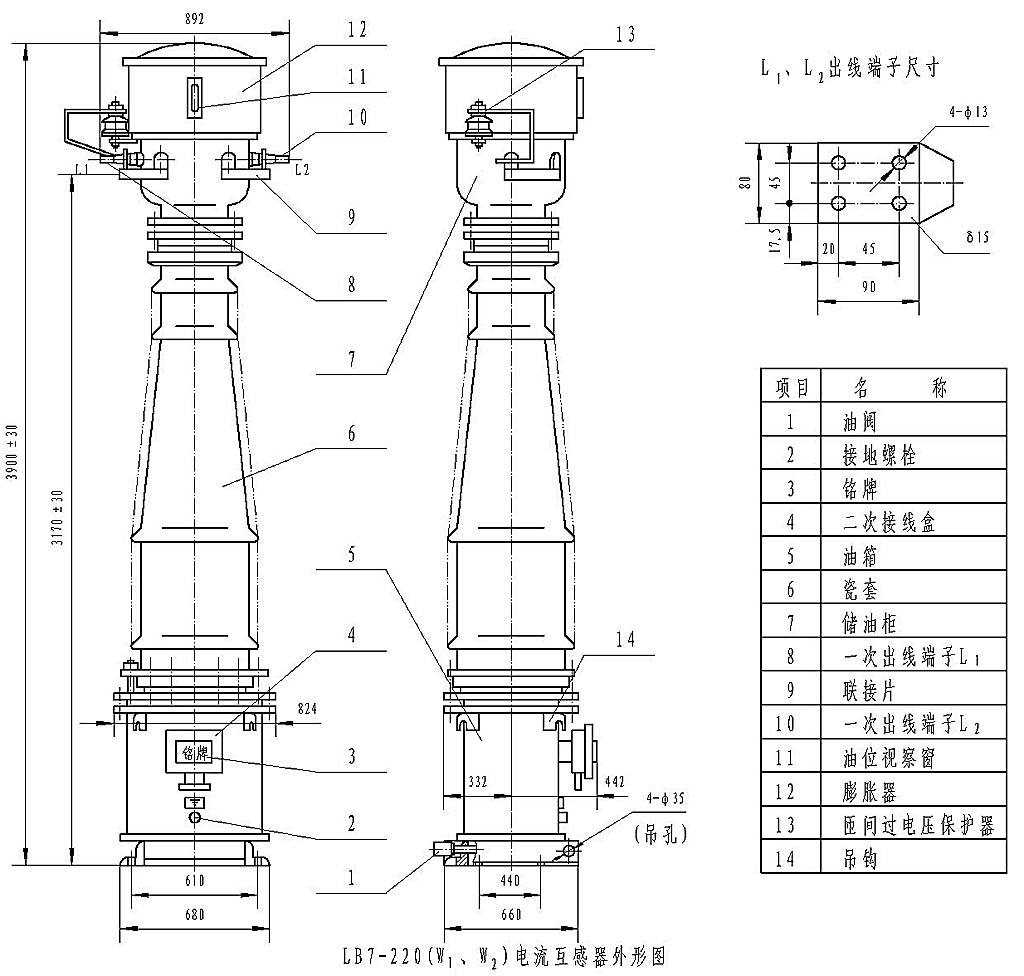

参考图示，图内接线不作参照

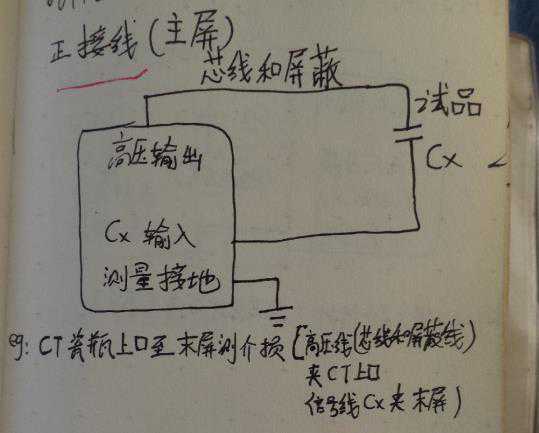

1、主屏：正接10KV（高压线芯线和屏蔽线，末屏仅夹芯线）

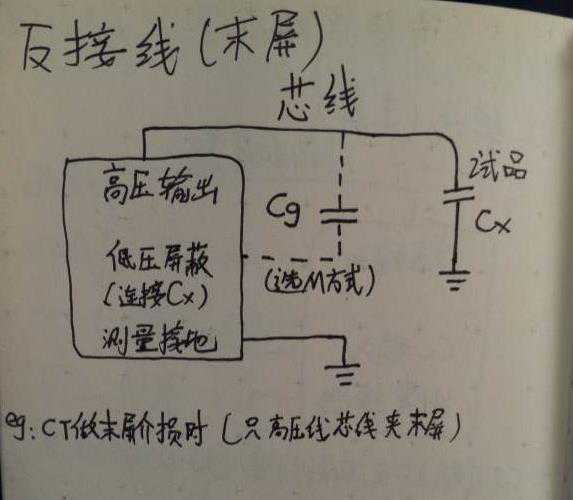

2、末屏：反接2KV（仅高压线芯线夹末屏）

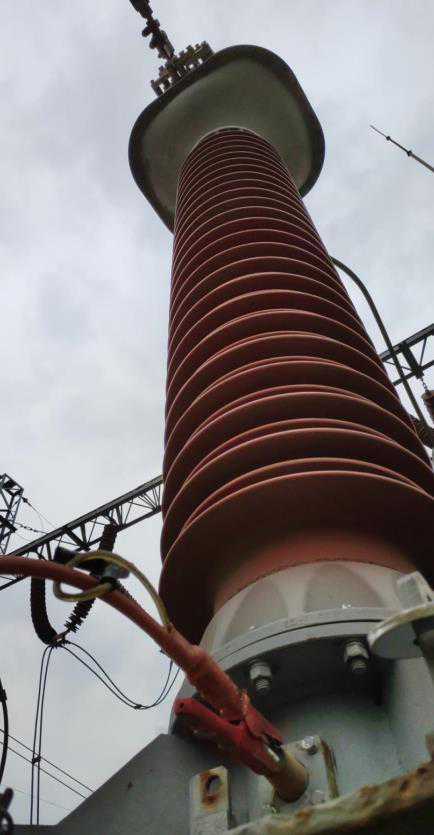

做试验时要把末屏接地连片甩开

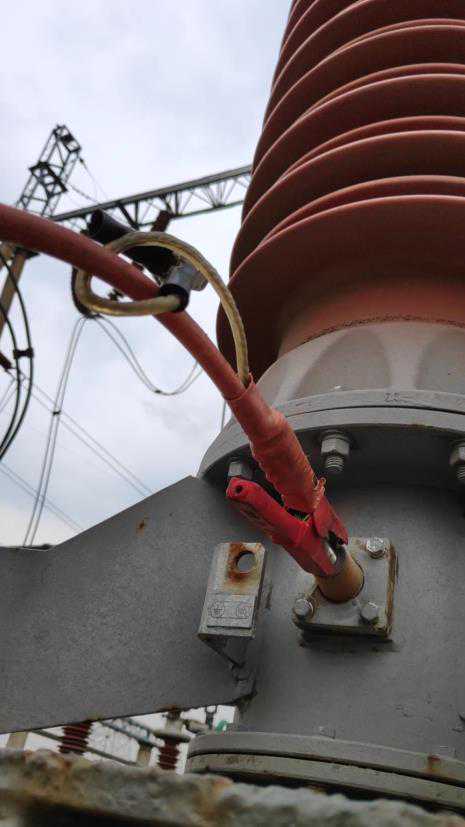

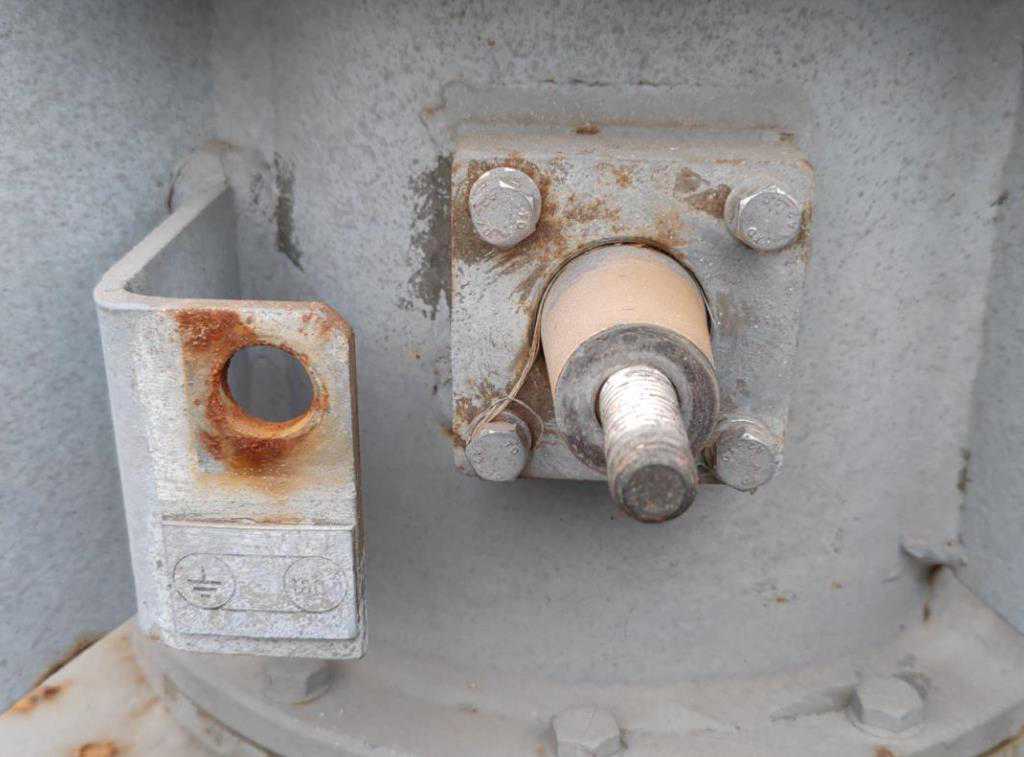

末屏接地连片已甩开
做末屏介损，仅高压线芯线夹末屏即可（反接2KV）
做完试验后，千万要可靠恢复末屏接地连片，保证设备运行中末屏是接地的，不然你完了。

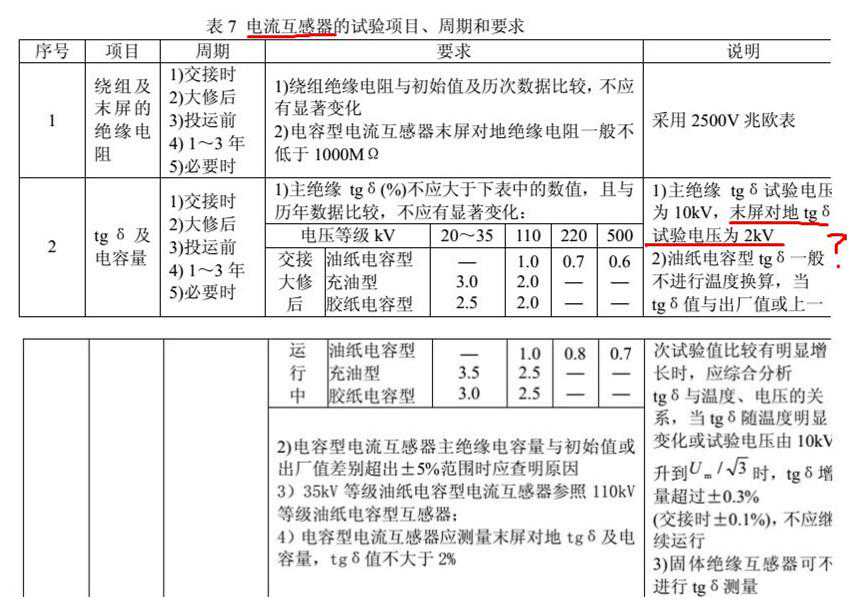

CT规程标准一、绝缘（用2500V兆欧表）
1、主屏：与初始、历次比较不应有显著变化。
2、末屏：不低于1000MΩ
二、电容量
1、主屏：电容型电流互感器与初始值或出厂值差别超出正负5%范围时，应查明原因。
2、末屏：暂无要求
三、tanδ（%）
1、主屏：交接大修后不大于0.7，运行中不大于0.8（220KV油纸电容型）
2、末屏：不大于2%（电容型电流互感器）
如有不当之处，欢迎业内人士批评指正，留言交流
