模具结构之二次顶出（引伸篇）

1，延时顶

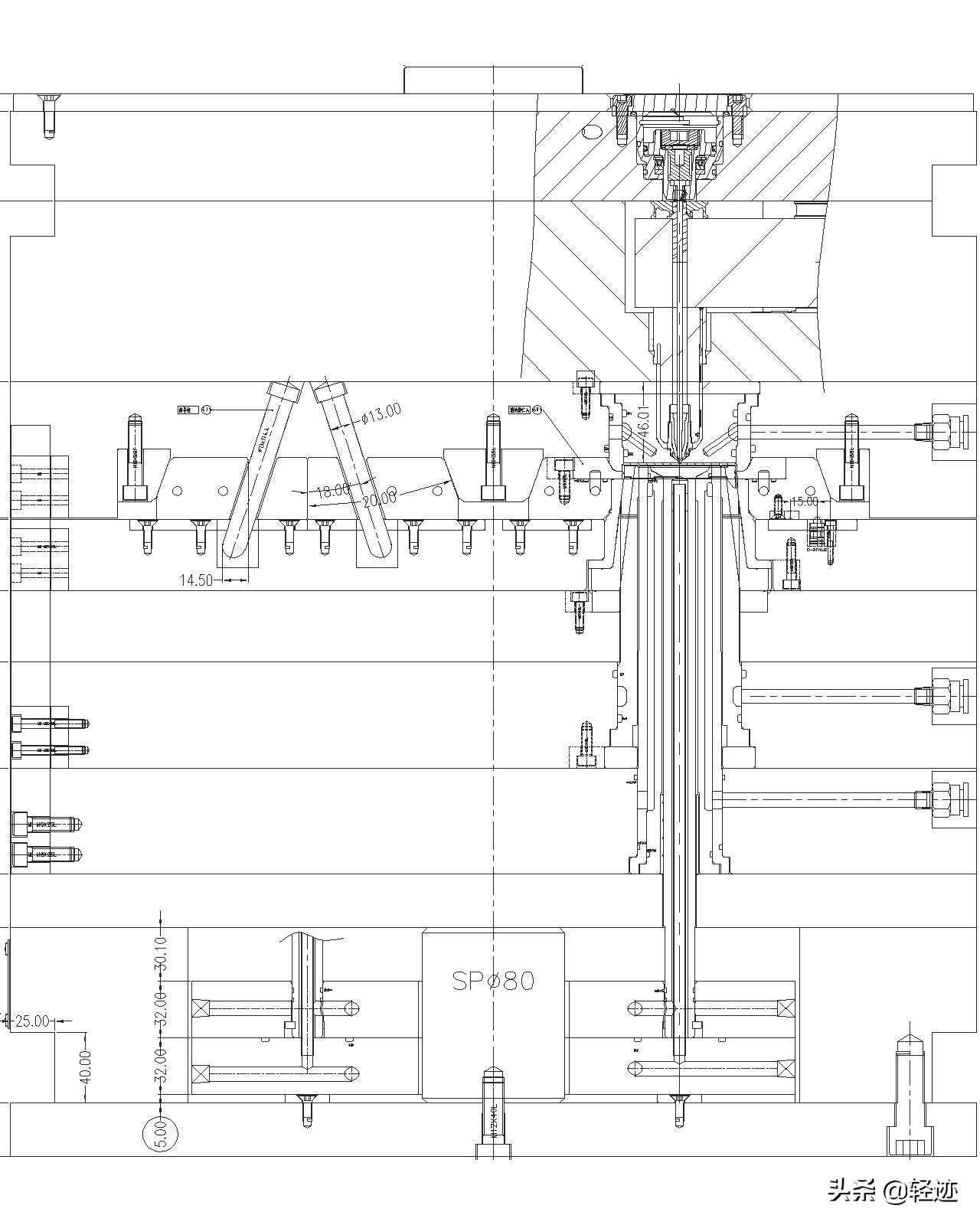

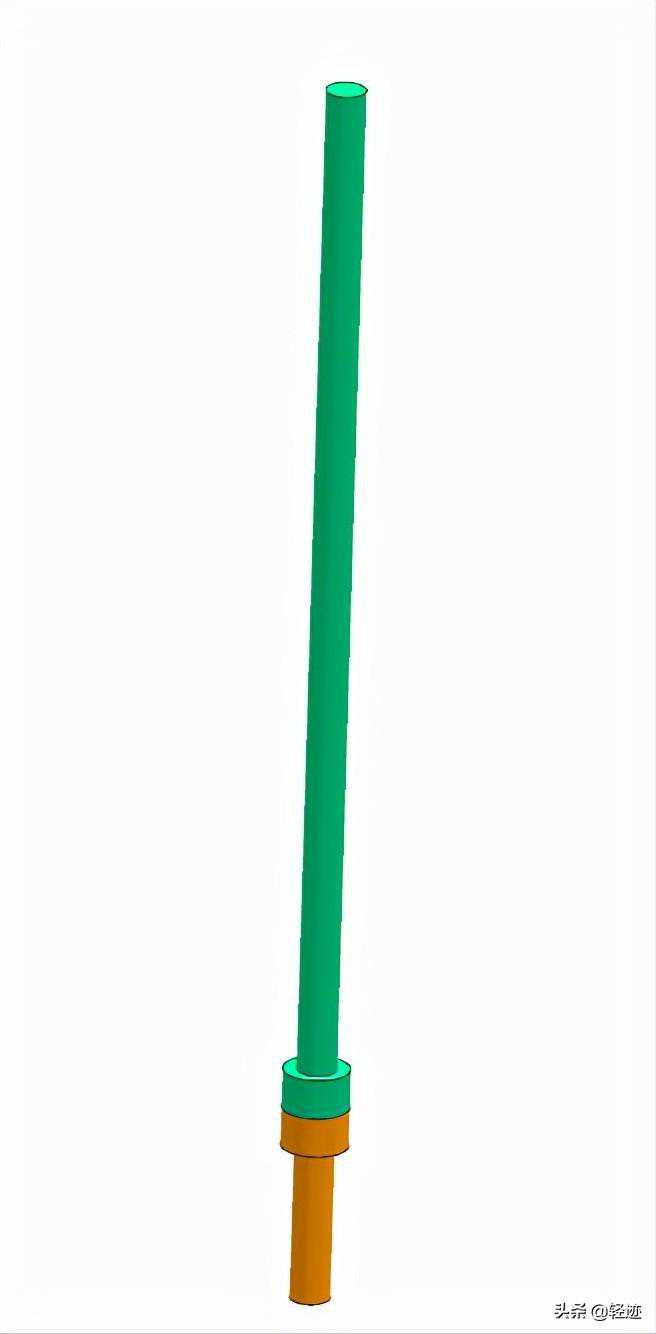

就是在希望延时的顶针挂台底面空出一截限位长度，即延时的距离，复位靠下面的短顶针支撑。下在的例子就是延时浇口流道的顶出，让产品先顶，达到剪切浇口的目的。做法很简单，这种挂抬在中间的顶针可以在标准件书上购买，或者像下面的案例通过两支顶针组合。



2，加速顶

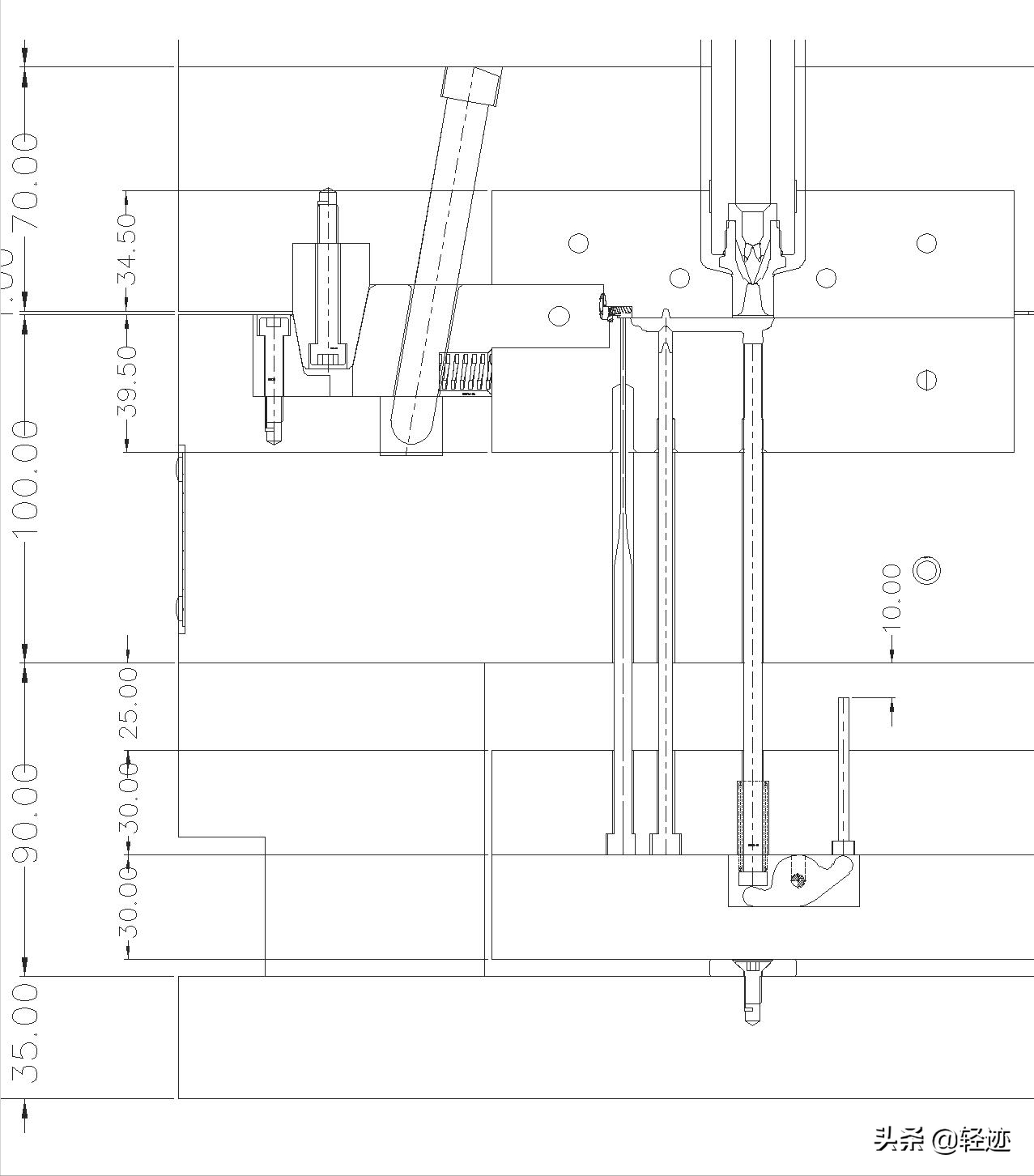

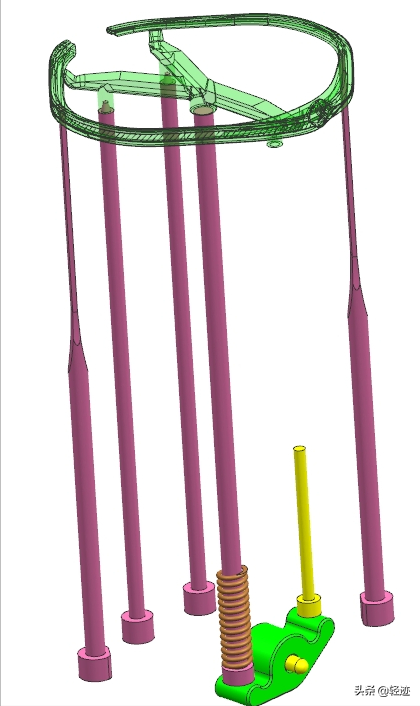

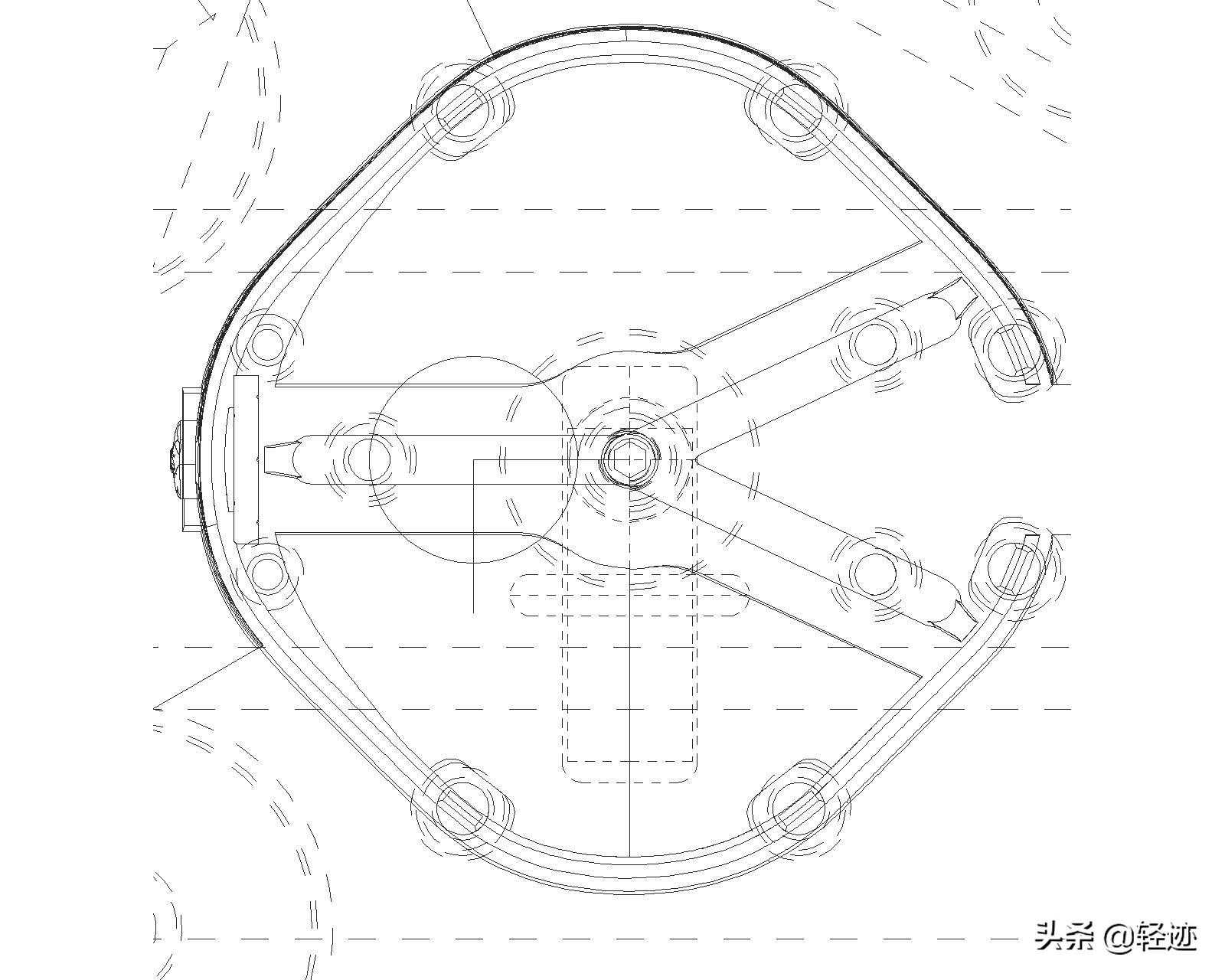

先是同时顶出一段距离后，然后加速顶以比其它的顶针更快的速度顶出，以达到错开顶出的效果，特殊适合顶针上胶位的情况。设计时需注意加速顶块的动作是旋转的，注意让位要不有干涉。

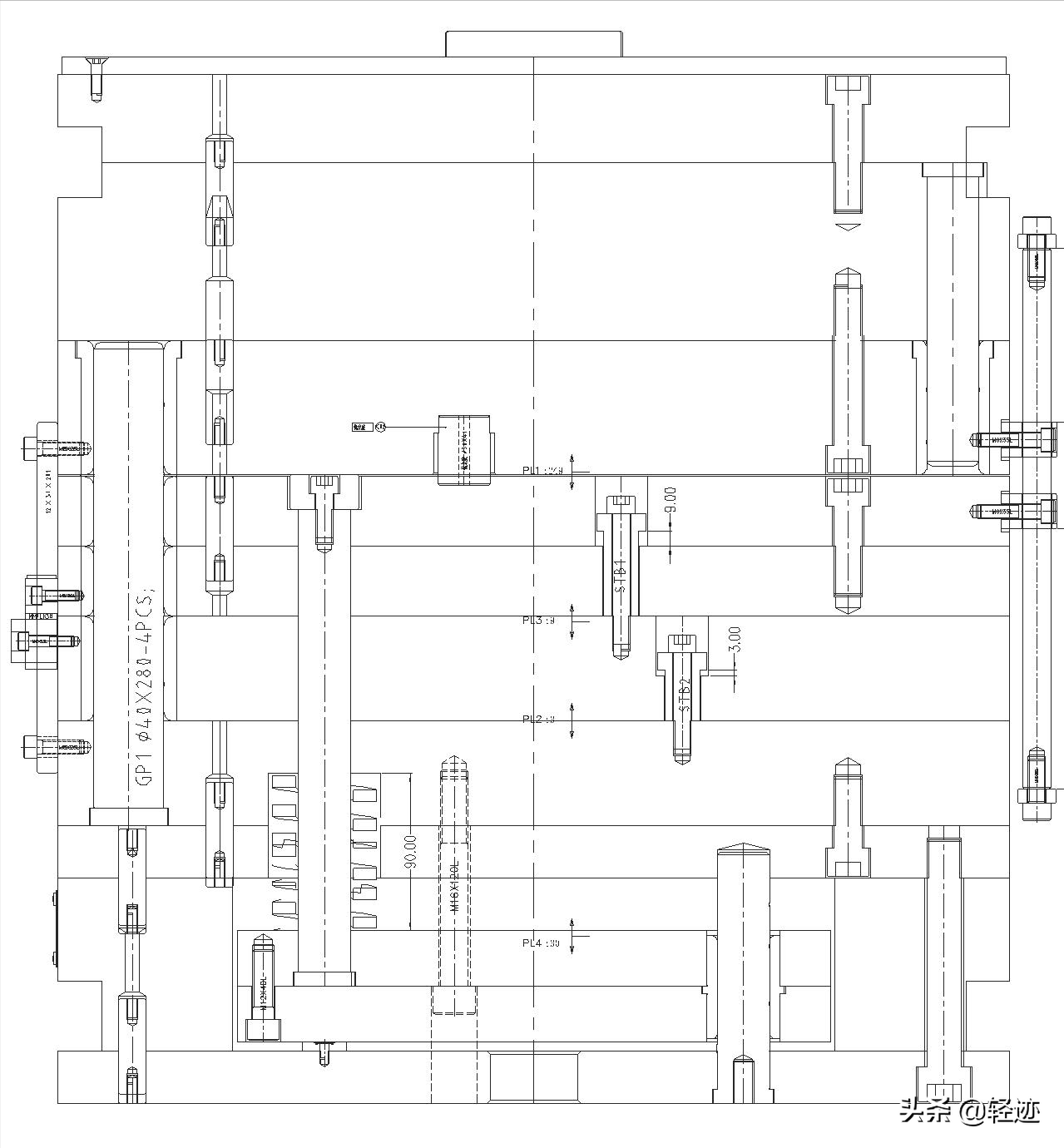

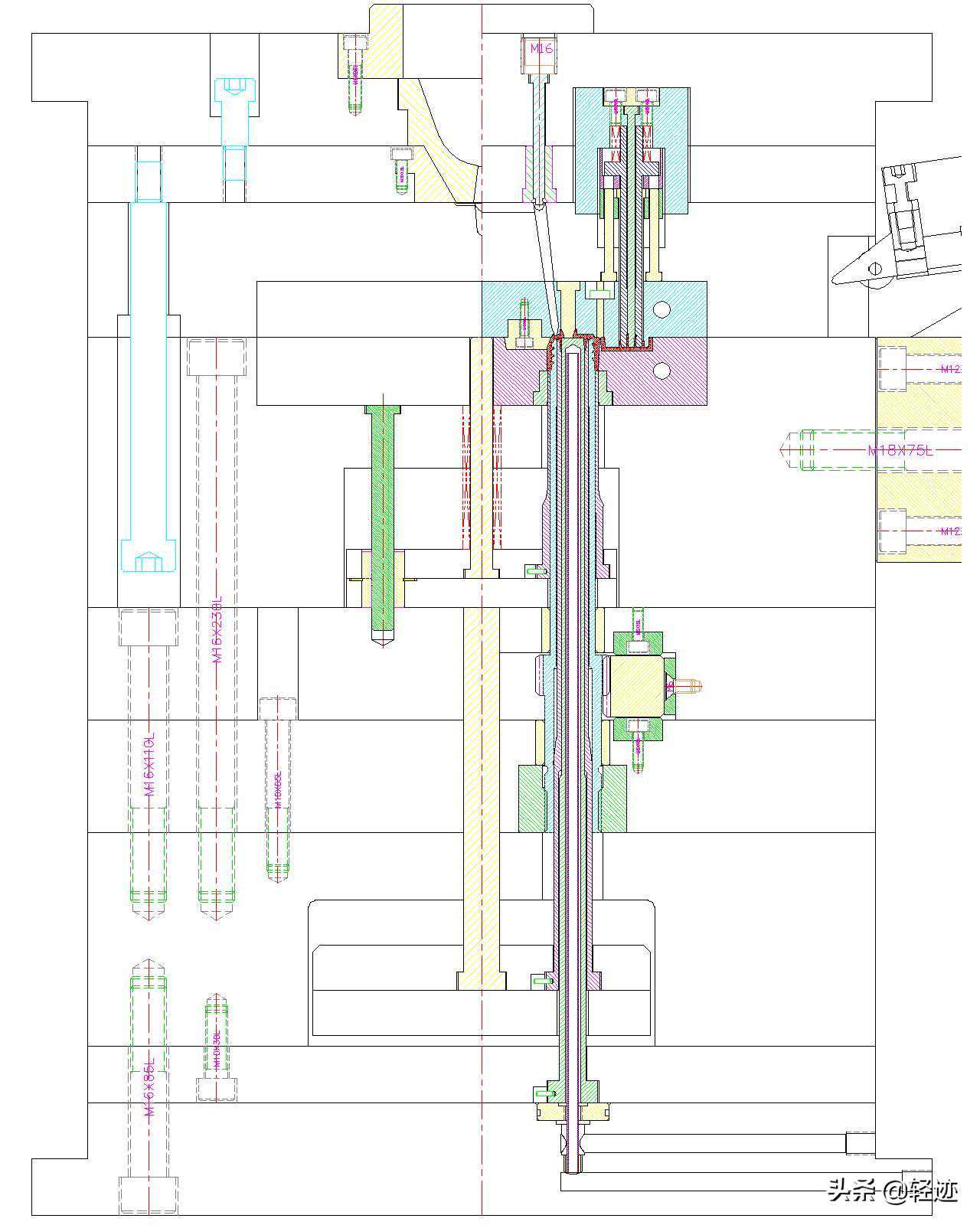

多次开模，即动模侧多个分开动作，下图提供一种案例

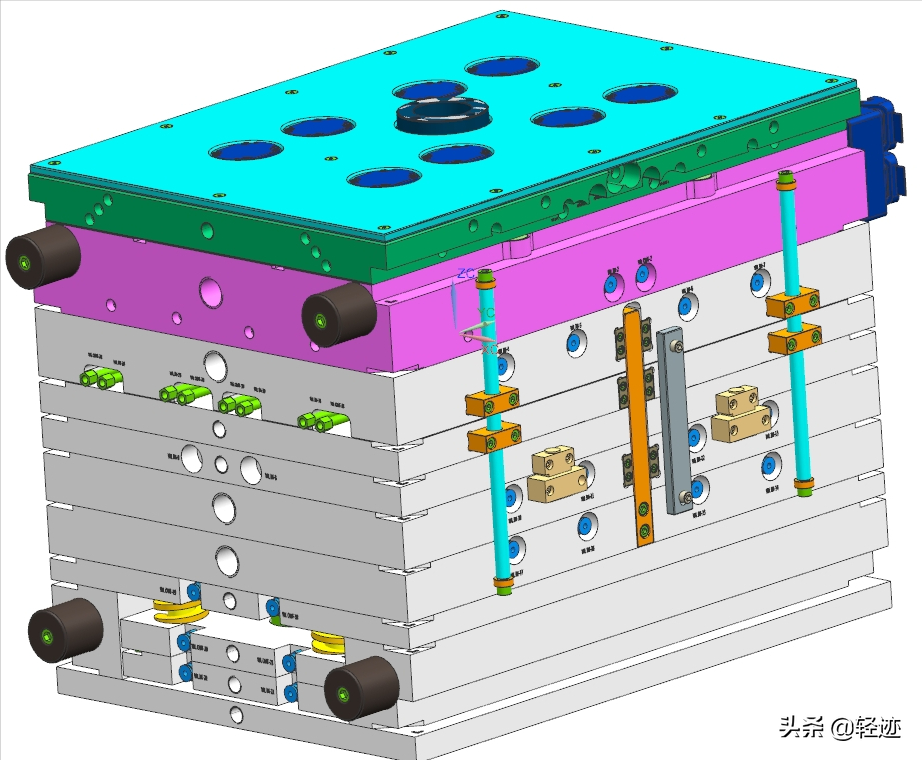

通过拉杆和外置开闭器以及复位杆弹簧，实现多级开模动作，满足产品脱扣再脱模。

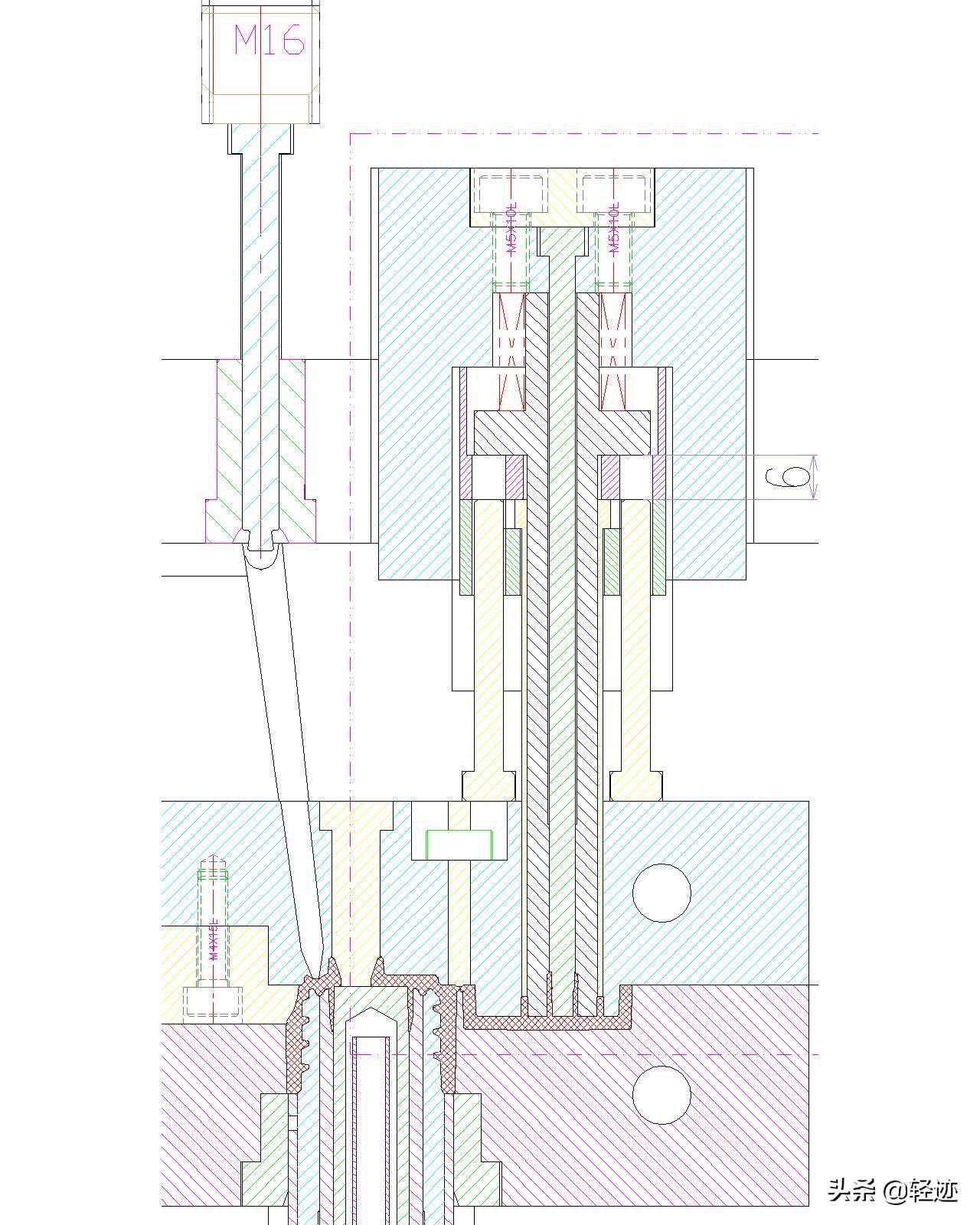

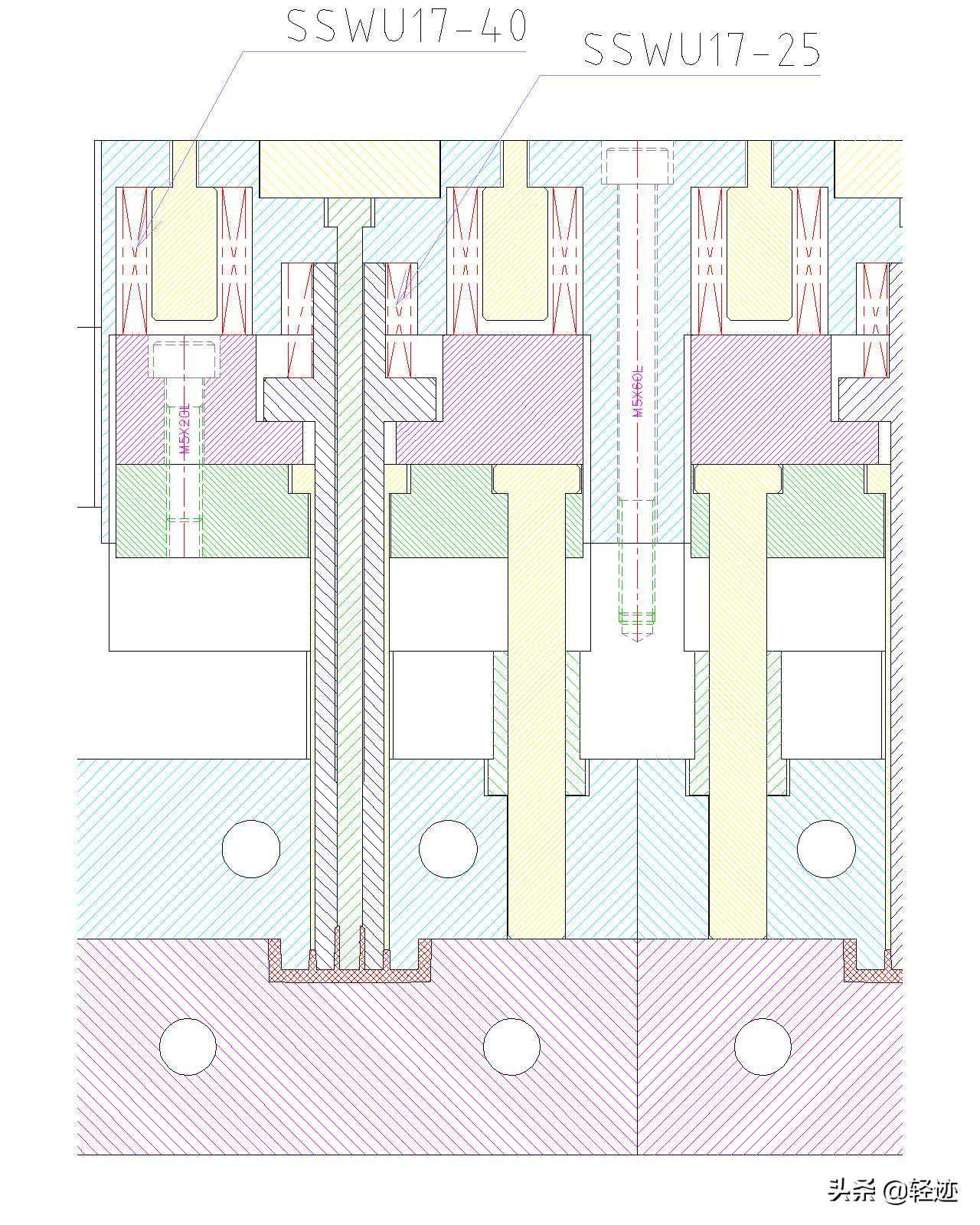

4，最后再来个难度的，母模二次顶出




重点的理解在于：开模后产品已渐离母模腔体了。

完.

如果你对以上内容有兴趣，请注意我发表意见，谢谢！

注：以上模具并非完全本人设计。
