1.直线导轨的安装：

选型阶段：

设计师需要根据设备的使用需求、负载情况、运行速度以及精度要求等因素来选择合适的直线导轨；

不同型号的直线导轨在承载能力、刚性和精度等方面会有所差异，因此选型时需要综合考虑各种因素，以确保所选导轨能够满足设备的要求；

安装阶段：

靠边定位是一个非常重要的步骤；这通常需要使用到定位块或定位销等辅助工具，以确保导轨能够准确地安装在预定的位置上；

安装导轨的配置也是一个需要仔细考虑的问题；

需要考虑导轨的支撑方式、滑块的安装数量和位置以及预紧力的调整等，这些配置将直接影响到导轨的运行稳定性和精度；

安装过程中需要注意一些细节问题：

需要确保安装面的清洁和平整度，以避免杂质或不平整的安装面影响导轨的运行；

锁紧螺丝的力度也需要适当控制，过紧或过松都可能影响导轨的性能；

2.直线导轨的拼接：

如下图所示，如果需要进行导轨的拼接，两条导轨的拼接位置需要错开；

错开拼接位置可以使得整个导轨系统在运行时更加平稳；

如果两条导轨的拼接位置完全对齐，那么在这个位置可能会出现应力集中的现象；


3.直线导轨的配置：

在我们的设计过程中：

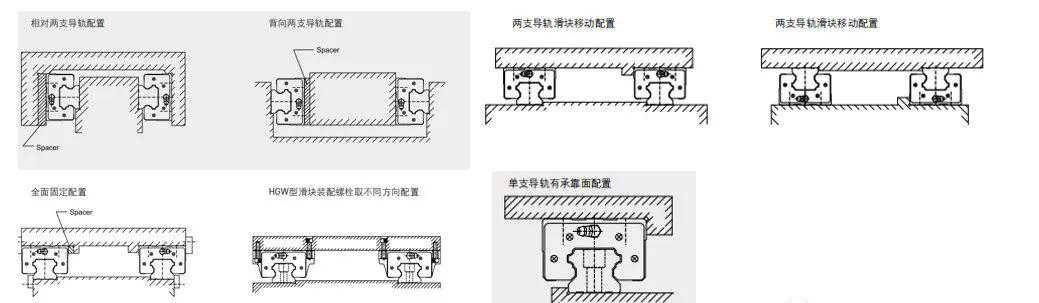

一个运动机构中需要放一条或者两条还是更多时，需要机械工程师去选型评估，而且我们选型设计安装参考如下图所示；


3.此处介绍几种典型的安装方式：

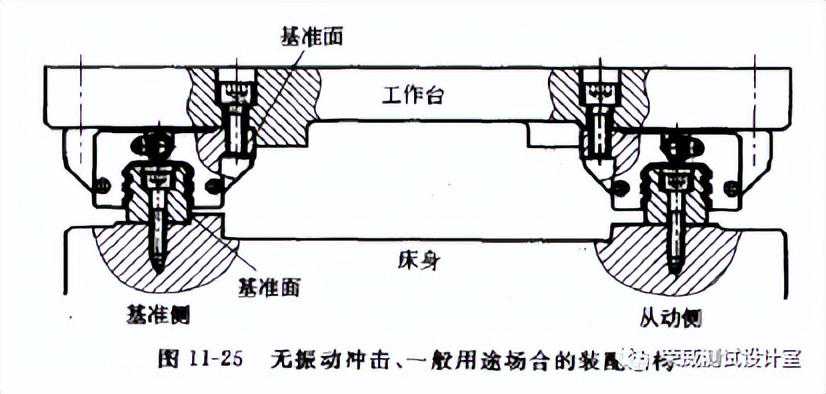

3.1无振动冲击，一般用途的场合时采用如下图设计；

运用场合主要是对精度，刚度等要求不高的场合；

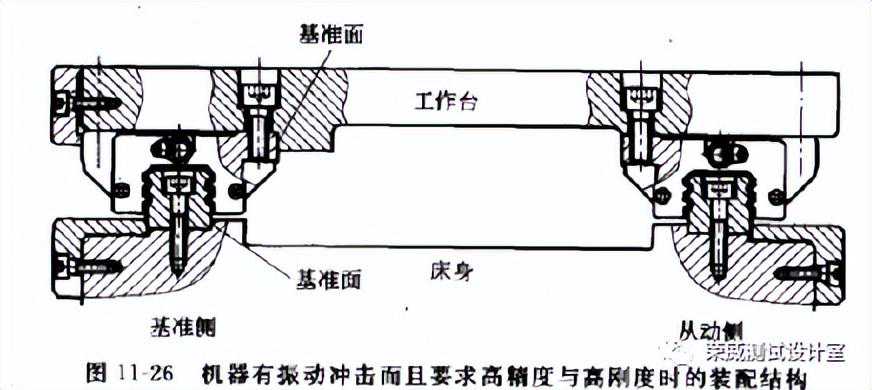

3.2机器有振动冲击而且直线运动要求需要高精度，高刚度的场合就需要安装如下图装配结构；

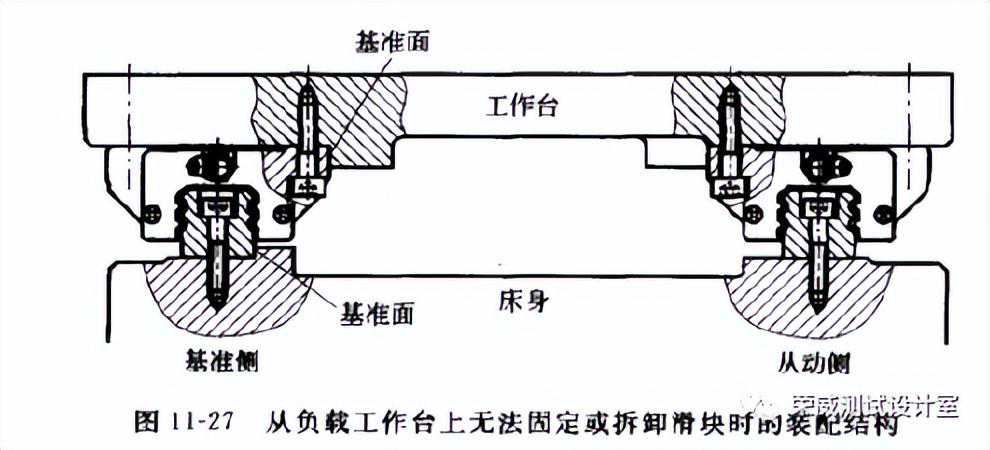

3.3从负载工作台上无法固定或者拆卸滑块的结构；


4.案例运用介绍；

其实现实实际项目过程中，往往会采用更多的方式去装配，但是都是没有离开定位的范围；

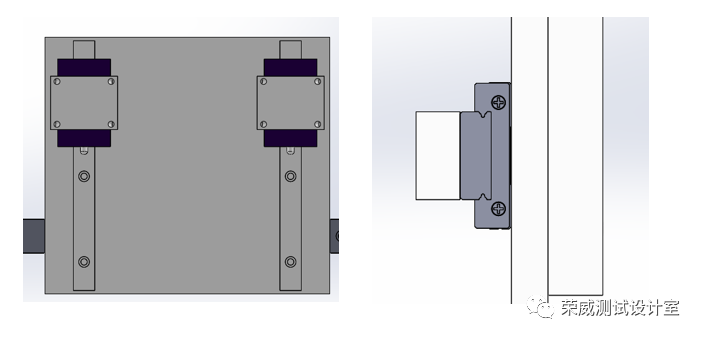

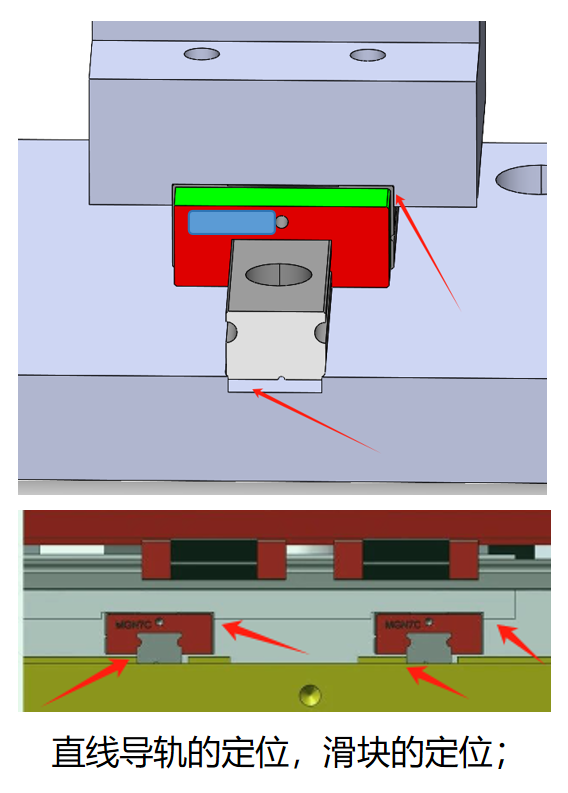

4.1如下图所示采用铣槽位进行定位设计；

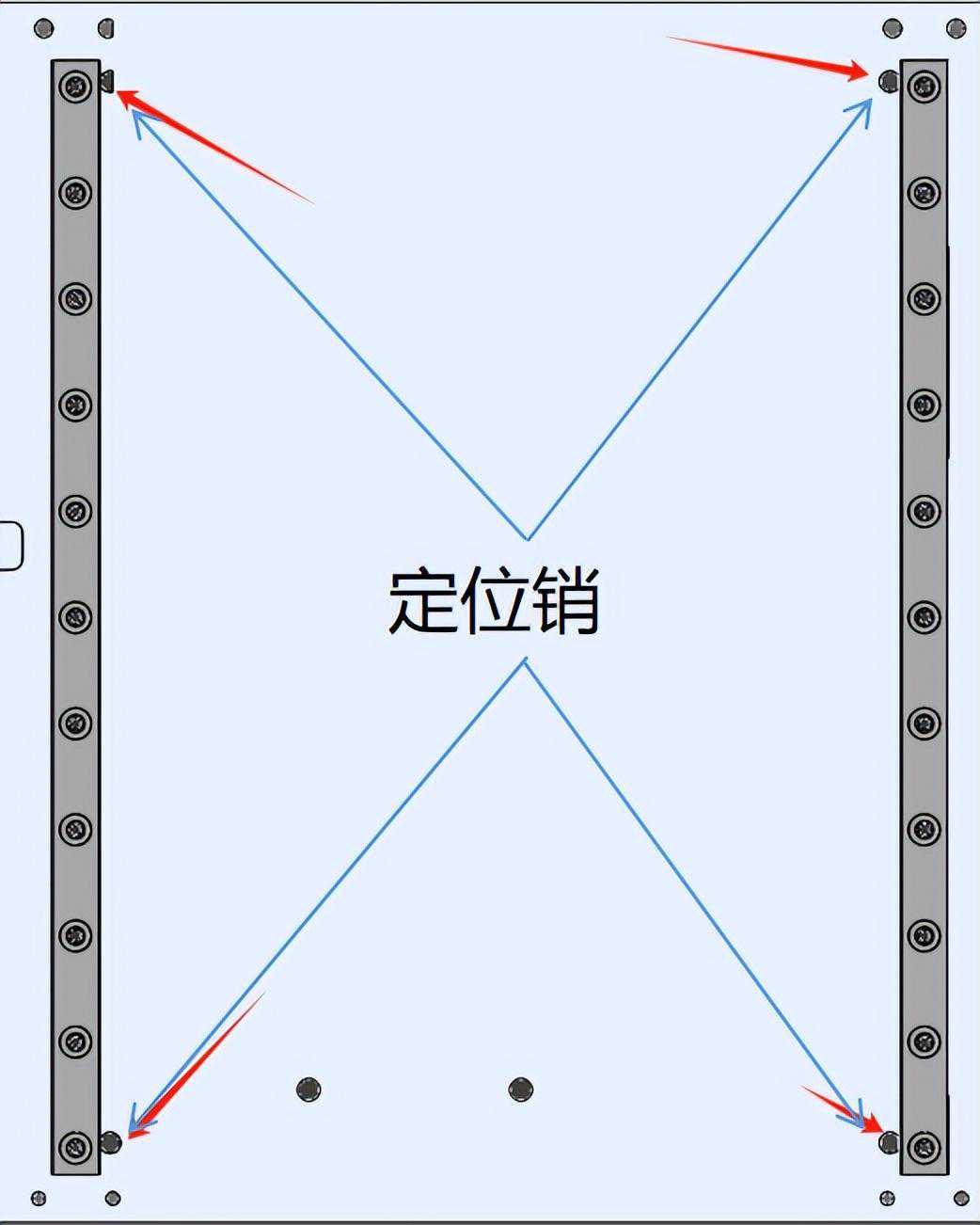

2.直线导轨处用定位销进行设计：


4.1错误的案例介绍：

直线导轨，滑块没有任何的定位，只有导轨的螺丝去锁紧；

螺丝的孔大小间隙一般单边有20个丝左右；

后果往往会造成导轨组装后造成内八或者外八；

运动不顺畅，卡顿，无法保证精度，需要特别注意安装设计；
