一、将交流通道画出来（如果你是大神，这一步可以省略），等效原则：工作电容小，耦合、旁路电容大，大几十倍；工作电感小，扼流圈大，耦合、旁路电容短接，高频扼流圈开路。电阻可以不画，这样电路更简洁。电源短接即可。这是放大电路画法的基本功，大家应该熟练掌握。
二、明确接地点，若是中间接地，则两端极性相反，若是一端接地，则中间和另一端极性一致，这个中间、两端指的是三点式；关于这个原理这里不再详解了，记住结论就行了。
好了，根据上述原则我们画出图一、图二对应的交流通道如下：
通过上面的分析我们对三点式振荡电路有了一定的了解，那么现在就可以切入主题，我们采用更为方便的办法来判别三点式振荡电路，那就是-射同基反（源同栅反）法。

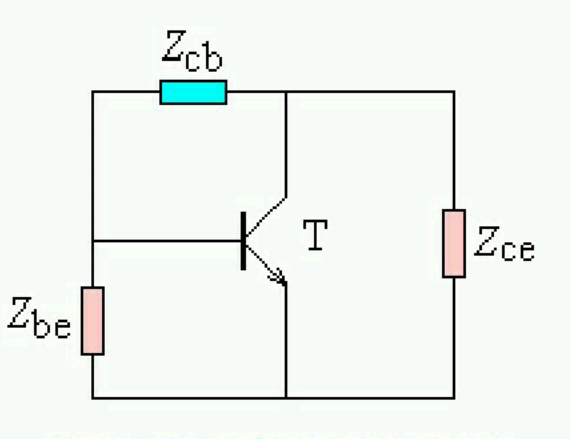

射同基反（源同栅反）：“射”指的是三极管的发射极，“同”就是相同的意思，“基”指的是三极管的基极，“反”就是相反的意思。也就是三极管发射极两端的电抗的性质是相同的，同是电感或同是电容；而基极两端的电抗性质不同，即电感、电容，如下图五a、b。源同栅反指的是场效应管的源极、栅极。Zbe、Zce电抗性质相同，Zbe、Zcb电抗性质不同。关于这个的原理这里不再详解，记住结论就行了，否则内容太多，消化不了，影响理解。
根据上面的讲解我们可以联系图三、图四进行研究，它们都符合射同基反的结构，因此电路能够振荡。

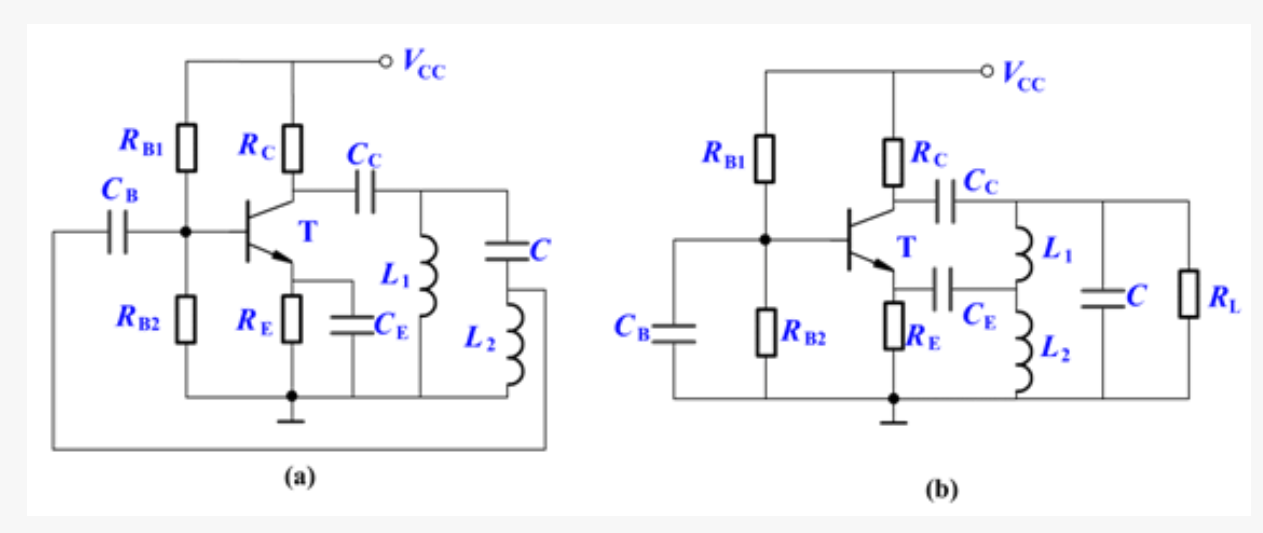

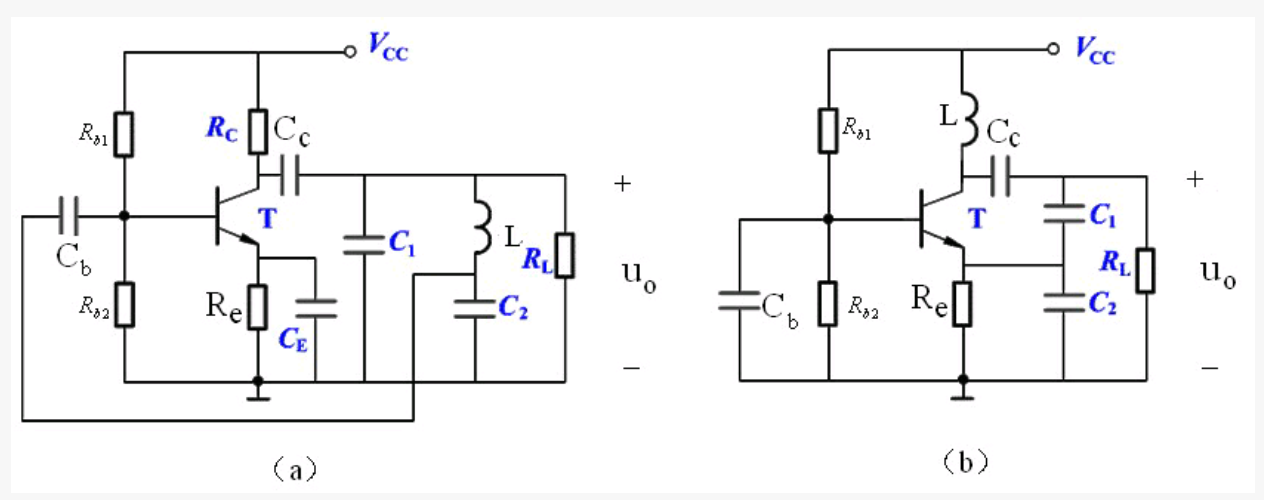

下面这四个个三点式振荡电路都具备振荡条件，大家可自行研究，图六a为共发射电路，图六b为共基电路。图七类似。
三点式振荡电路应用非常广泛，形式多样，但都可以简化成以上通道。
