水用电磁阀里有密闭的腔，在不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞竿带动机械装置动。这样通过控制电磁铁的电流就控制了机械运动。

工作原理

本阀为二次开阀的先导式电磁阀，其结构主要由导阀和主阀组成，主阀采用橡胶密封结构。常位时，活动铁芯封住导阀口，阀腔内压力平衡，主阀口封闭。当线圈通电时，产生电磁力将活动铁芯吸上，主阀腔内的介质自导阀口外泄，以至产生压力差，膜片或阀杯被迅速托起，主阀口开启，阀便呈通路了。当线圈断电，磁场消失，活动铁芯复位，封闭导阀口，导阀和主阀腔内压力平衡后，阀又呈关闭状态。

特点

采用直动式膜片结构无压力启动，扩充了其使用领域

采用平板式膜片结构启闭可靠，并增强了该产品的使用寿命。

选用塑封线圈可提高该产品在众多环境下的安全性。

规格型号

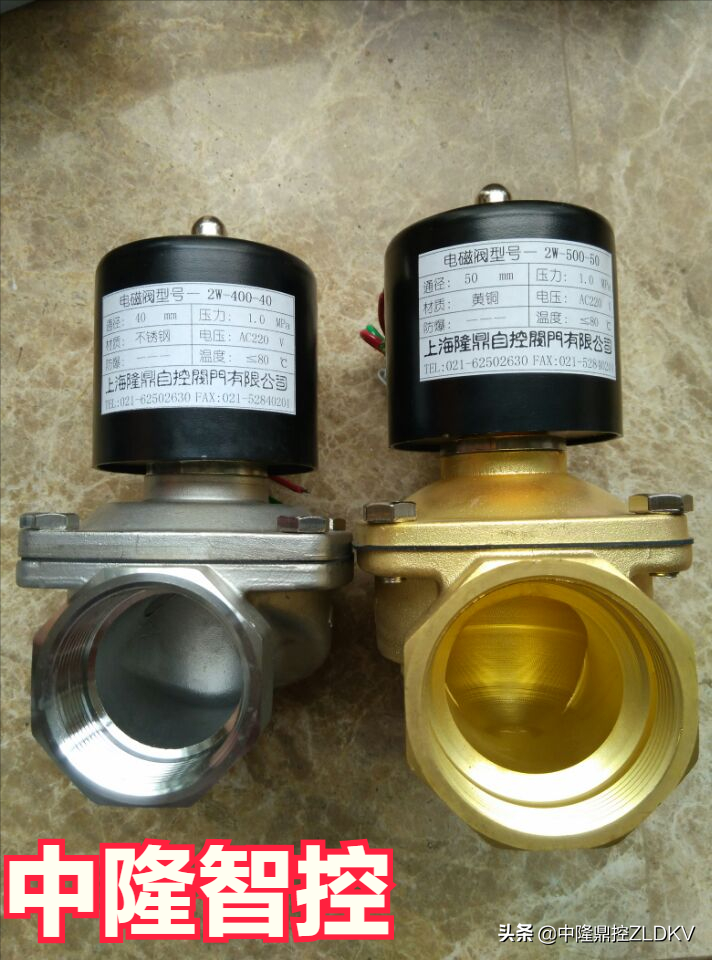

型号2W160-102W160-152W200-202W250-252W350-352W400-402W500-50

2W025-06/2W025-08/2W040-10/2W160-10/2W160-15//2W200-20/2W250-25/2W350-35/2W400-40/2W500-50/2WC-10/2WC-15/2WC-20/2WC-25/2WC-35/2WC-40/2WC-50/二位二电磁阀/直动式电磁阀/分步直动膜片式电磁阀/常开电磁阀/防水电磁阀/防爆电磁阀/零压启动电磁阀/真空电磁阀/大通径电磁阀/液体/气体用电磁/定时电磁阀/喷泉电磁阀/水用电磁阀/带手动电磁阀2W025-06/2W025-08/2W040-10/2W160-10/2W160-15//2W200-20/2W250-25/2W350-35/2W400-40/2W500-50/2WC-10/2WC-15/2WC-20/2WC-25/2WC-35/2WC-40/2WC-50/二位二电磁阀/直动式电磁阀/分步直动膜片式电磁阀/常开电磁阀/防水电磁阀/防爆电磁阀/零压启动电磁阀/真空电磁阀/大通径电磁阀

流量孔径162025354050

CV值4.87.612242948

接管口径3/8″1/2″3/4″1″11/4″11/2″2″

使用流体粘滞度20CST以下

使用压力空气/Air:0~1.0Mpa、水/Water:0~0.7Mpa、油/Oil:0~0.7Mpa

最大耐压力1.0Mpa(常开0.8Mpa)

工作温度NBR:-5~80℃/EPDM:-5~120℃/VITON:-10~150℃

使用电压范围±10%

本体材质黄铜

油封材质NBR、EPDM、VITON
