中建某局立体车库施工组织设计（一）
九、施工总进度计划-主要节点工期
汽车库工期主要节点计划
节点
完成日期
试桩检测试验完成
2020-05-19
灌注桩完成
2020-06-16
土方开挖完成
2020-06-23
基础施工完成
2020-07-30
土方回填完成
2020-08-15
主体结构完成
2020-09-29
二次结构完成
2020-10-29
安装工程完成
2020-11-18
装饰装修完成
2021-01-20
室外工程完成
2020-12-31
检修库工期主要节点计划
节点
完成日期
土方开挖完成
2020-08-26
基础施工完成
2020-09-02
土方回填完成
2020-09-13
主体结构完成
2020-10-07
二次结构完成
2020-10-22
安装工程完成
2020-11-02
装饰装修完成
2021-01-01
1、遵照工程施工规范要求，以及业主给出的节点要求。
2、以关键线路为主线，合理清晰。
3、各区段施工合理，资源需求平衡。
4、在计划安排中，充分考虑施工交叉作业，尽早穿插。
5、合理进行市政及辅助设施的施工安排。
十、施工总进度计划-总工期及节点工期目标
1、总工期目标
严格按照经甲方、监理及总承包单位双方最终确定的内控计划控制施工进度。
2、节点工期目标
土方开挖、基础施工、主体封顶及装饰装修完成等所有阶段均严格按照内控节点控制施工进度，最终实现验收备案及交付开业。
十一、施工总进度计划-施工准备工作计划
1、技术准备工作计划
1）技术准备工作计划
序号
准备工作内容
负责部门
协助单位
完成日期
1
规范标准等文件配备
科技部
质量部
2020年2月20日
2
施工组织设计编制计划和建立台账
科技部
项目各部门
2020年2月20日
3
编制技术交底计划和建立其台账
科技部
项目各部门
2020年2月20日
4
编制深化设计计划
科技部
质量部
2020年2月25日
5
落实图纸会审计划
科技部
质量部、施工管理部
2020年2月25日
6
编制施工试验计划和建立其台账
科技部
质量部
2020年2月25日
7
编制技术复核（工程预检）计划
科技部
质量部
2020年2月25日
8
编制施工资料管理计划和建立其台账
科技部
质量部、施工管理部
2020年2月25日
9
测量设备配备计划编制和建立台账
科技部
质量部
2020年2月25日
10
特殊过程、关键过程控制
科技部
施工管理部
2020年2月25日
11
工程试桩
科技部
施工管理部
2020年4月20日
2）施工组织设计及重大施工方案编制计划
序号
方案名称
方案类别
计划完成时间
1
施工组织设计
2020.4.12
2
现场总平面布置方案
C类
2020.3.10
3
安全文明施工方案
C类
2020.3.15
4
测量方案
D类
2020.3.20
5
基坑支护及土方开挖施工方案
A类
2020.3.25
6
灌注桩施工方案
C类
2020.4.10
7
钢筋工程施工方案
D类
2020.4.10
8
模板工程施工方案
B类
2020.4.10
9
混凝土工程施工方案
D类
2020.4.10
10
防水工程施工方案
D类
2020.4.10
11
屋面工程施工方案
D类
2020.5.20
12
土方回填施工方案
D类
2020.5.10
13
砌筑工程施工方案
C类
2020.5.20
14
脚手架工程施工方案
C类
2020.4.10
15
外墙工程施工方案
C类
2020.6.10
16
装饰装修施工方案
D类
2020.6.10
17
机电安装工程施工方案
C类
2020.3.20
18
电梯工程施工方案
C类
2020.5.30
19
综合调试施工方案
D类
2020.8.10
20
冬雨季施工方案
D类
2020.4.30
21
消防工程施工方案
C类
2020.7.11
22
总平工程施工方案
D类
2020.8.10
23
BIM实施方案
D类
2020.5.20
3）图纸和图纸会审计划
序号
单位（项）工程名称
设计图纸到位时间（预估）
图纸会审时间（预估）
责任人
1
建筑结构图纸
2020.1.20
2020.4.10
2
机电安装图纸
3
给排水图纸
4
消防图纸
5
暖通工程
6
强电图纸
7
电梯图纸
8
幕墙深化图纸
9
室外工程图纸
2、施工现场准备计划
主要施工设施准备计划
序号
设施名称
临建设施
类型
数量
（或面积）
规模
（或可存储量）
完成
时间
责任人
1
办公区
办公临建
482㎡
2
办公用房
办公临建
234㎡
13间
3
标养室
生产临建
18㎡
1间
4
门卫室
生产临建
18㎡
1间
5
吸烟亭
生产临建
18㎡
1间
6
茶水亭
生产临建
18㎡
1间
7
宿舍用房
生活临建
216㎡
12间
8
厕所
生活临建
35㎡
1间
9
零星材料库房
生产临建
18㎡
1间
10
零星材料库房
生产临建
108㎡
2处
11

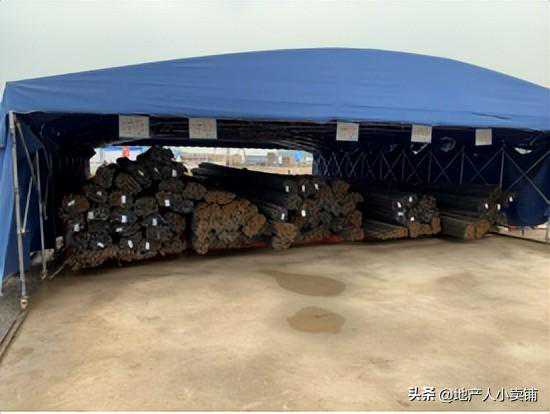

钢筋原材堆场
生产临建
108㎡
2处
12
木工加工棚
生产临建
48㎡
2处
13
安装加工区
生产临建
45㎡
2处
14
危险平仓库
生产临建
18㎡
1处
15
休息室
生产临建
18㎡
1处
16
样品库房
生产临建
18㎡
1处
17
其他材料堆放
生产临建
189㎡
1处
十二、施工总进度计划-资源配置计划
1）主要工程材料需求及进场计划
序
材料
品牌
规格
单
数量
单
交货
交货
计划交
备
号
名称
型号
位
方式
价
地点
货时间
注
1
钢筋
HPB300HPB335HPB335（E）
t
1558
/
送货
施工现场
随进度
HRB400HRB500
2
混凝土
C15～C45
m3
8955
/
送货
施工现场
随进度
4
防水卷材
/
m2
/
/
送货
施工现场
随进度
5
防水涂料
/
t
/
/
送货
施工现场
随进度
6
水泥
/
t
/
/
送货
施工现场
随进度
7
乳胶漆
/
L
/
/
送货
施工现场
随进度
9
热镀锌钢管
/
米
/
/
送货
施工现场
随进度
10
水表
/
个
/
/
送货
施工现场
随进度
2)主要工程设备采购、进场计划
序号
材料名称
品牌
规格型号
单位
数量
单价
交货方式
交货地点
计划交货时间
备注
1
高、低压配电柜
待定
设计
个
/
/
送货
施工现场
随施工进度
要求
2
干式变压器
待定
设计
台
/
/
送货
施工现场
随施工进度
要求
3
柴油发电机组
待定
设计
组
/
/
送货
施工现场
随施工进度
要求
应急、不间
设计
施工现场
随施工进度
4
断(EPS、
待定
要求
个
/
/
送货
UPS)电源
5
电缆、电线
待定
设计
m
/
/
送货
施工现场
随施工进度
要求
6
电缆桥架、线槽
待定
设计
m
/
/
送货
施工现场
随施工进度
要求
7
配电箱柜
待定
设计
个
/
/
送货
施工现场
随施工进度
要求
灯具、开
设计
施工现场
随施工进度
8
关、插座
待定
要求
个
/
/
送货
9
冷水机组
待定
设计
组
/
/
送货
施工现场
随施工进度
要求
10
风机盘管
待定
设计
m
/
/
送货
施工现场
随施工进度
要求
11
组合式冷却塔
待定
设计要求
台
/
/
送货
施工现场
随施工进度
12
冷冻、冷却水泵循环泵
待定
设计要求
台
/
/
送货
施工现场
随施工进度
13
各种风机
待定
设计
台
/
/
送货
施工现场
随施工进度
要求
14
空调器、新风处理机
待定
设计
台
/
/
送货
施工现场
随施工进度
要求
15
板式交换器
待定
设计
个
/
/
送货
施工现场
随施工进度
要求
16
喷淋喷头、消火栓
待定
设计
个
/
/
送货
施工现场
随施工进度
要求
17
污水、潜污泵
待定
设计
台
/
/
送货
施工现场
随施工进度
要求
18
不锈钢水箱
待定
设计
个
/
/
送货
施工现场
随施工进度
要求
消火栓、自
设计
施工现场
随施工进度
19
动喷淋加压泵组
待定
要求
组
/
/
送货
20
消防水箱
待定
设计
个
/
/
送货
施工现场
随施工进度
要求
3）主要周转料具投入和进场计划
序号
材料
规格品种
单位
数量
首批进
备注
名称
场时间
1
模板
15mm厚覆膜多层板
m²
51990.5
2020.03
根据现场施工进度分批进场
2
木方
50×100
m³
1400
2020.03
根据现场施工进度分批进场
3
钢管
48.3×3.0
米
47.5
2020.03
根据现场施工进度分批进场
4
扣件
48
万个
26.8
2020.03
根据现场施工进度分批进场
5
脚手板
50×200×4000
m²
7300
2020.03
根据现场施工进度分批进场
4）主要质量检测、计量器具投入计划表
序号
仪器设备
型号
数量
用途
备注
名称
规格
1
全站仪
LeicaTCA2003
1套
测量
/
2
水准仪
宾得AP-281
1套
测量
/
3
钢卷尺
50米
1个
测量
/
4
卷尺
5米
5
测量
/
5
游标卡尺
125mm
1个
测量
/
6
游标（楔形）塞尺
1-15mm
1个
测量
/
7
百格网
240×115
1个
测量
/
8
内外直角检测尺
200×130
2把
测量
/
9
靠尺
3米
1个
测量
/
10
坍落度筒
100×200×300
1个
砼试验
/
11
砼抗压试模
100*100*100
40组
砼试验
/
12
砼抗渗试模
175*185*150
24组
砼试验
/
13
砂浆试模
70.7*70.7*70.7
20组
砂浆试验
/
14
回弹仪
电子
1
砼试验
/
15
震动台
HZJ-1型
1套
砼试验
/
16
标养箱
TKY-A150
1个
砼试验
/
17
螺纹量规
6、8、10、12、14、16、18、20、22、25
1组
质检
/
18
焊接检验尺
KH45B
1个
质检
/
19
探伤仪
TUD300
1个
质检
/
20
水平尺
GWP-91A600
1个
质检
/
22
坡度仪
JZC-82
1个
质检
/
24
力矩扳手
TYBAOLY
1个
质检
/
25
温湿度计、干湿计
WLB-21
1个
砼试验
/
26
电流互感器
ES050HV
1台
/
/
27
万能电表
VC9807A+
1台
/
/
28
空鼓锤
400g
2个
质检
/
29
测距仪
HD410
2个
质检
/
30
激光扫平仪
E900
1个
质检
/
31
铅锤
5kg
1个
质检
/
32
比重计
YD-300
1个
质检
/
33
秒表
JKTA228
2个
/
/
5）施工机械投入计划
序号
设备名称
型号规格
数量
国别
制造
额定功率(KW)
生产
用于施
产地
年份
能力
工部位
1
灯塔
自制
4台
成都
2019
1
良好
施工照明
2
挖掘机
CAT336
3台
美国
2017
/
良好
土方开挖
3
挖掘机
PC23-9B
3台
武汉
2017
/
良好
土方开挖
4
土方运输车
斯太尔
10台
北京
2017
/
良好
土方开挖
5
砂浆搅拌机
1
25
良好
砼施工
6
汽车吊
QY25K-1
2台
徐州
2018
/
良好
物料转运
7
汽车吊
QY35
1台
徐州
2018
/
良好
物料转运
8
旋挖钻孔机
KR50A
1台
江苏
2017
/
良好
基坑支护
9
塔吊
TC6013
2台
成都
2019
60
良好
土建结构
10
插入式振动棒
PZ-50
5个
长沙
2018
1.5
良好
砼施工
11
插入式振动棒
PZ-30
5个
长沙
2018
1.5
良好
砼施工
12
平板振动器
SYMBOLS
3台
长沙
2018
1.5
良好
砼施工
13
混凝土面收光机
1m
2台
长沙
2018
/
良好
砼施工
14
砼输送泵
HBT80C
2
中国
2017
186(柴油)
良好
砼输送
15
布料机
HG15
2
中国
2018
/
良好
砼输送
16
汽车泵
SY5540THB660C-9
2
中国
2017
/
良好
砼输送
17
电动葫芦
HSY03
2台
上海
2019
3
良好
预埋施工
18
钢筋调直机
GT8-12
2台
上海
2017
6
良好
钢筋加工
19
钢筋切断机
GQ40-A
2台
上海
2017
3
良好
钢筋加工
20
数控调直钢筋切断机
YGT4-14
1台
上海
2017
11.5
良好
钢筋加工
21
直螺纹套丝机
GSJ-40
2台
保定
2017
4
良好
钢筋加工
22
钢筋弯曲机
GW40
2台
上海
2017
3
良好
钢筋加工
23
砂轮切断机
J3GY
2台
长沙
2019
2.2
良好
钢筋加工
24
对焊机
1台
上海
2019
150
良好
钢筋加工
25
交流电焊机
BX1-250
2台
上海
2018
10.4
良好
钢筋安装
26
交流电焊机
BX3-500
2台
上海
2018
36.8
良好
钢筋安装
27
焊条烘干箱
XYZH-100
3个
武汉
2018
10
良好
钢筋安装
28
木工压刨
MI-105
2个
长沙
2017
6.5
良好
木加工
29
木工圆锯
MJ-104
2个
山东
2017
3
良好
木加工
30
木工平刨
MJ-101
2个
山东
2017
6.5
良好
木加工
31
铲车
ZL250
2台
沈阳
2017
/
良好
土方回填
32
打夯机
HW-80
3台
广州
2017
3
良好
土方回填
33
平地机
PY160
2台
天津
2017
120
良好
室外道路
34
振动压路机
YL25-B
1台
徐州
2017
161
良好
室外道路
35
胶轮压路机
XP303
1台
徐州
2017
132
良好
室外道路
36
双钢轮压路机
3Y13t
1台
徐州
2017
133
良好
室外道路
37
小型振动压路机
KD04
1台
洛阳
2017
30
良好
室外道路
38
强力清扫车
CDQC1800A
1台
河南
2017
37
良好
室外道路
39
水稳摊铺机
WTS95
1台
江苏
2017
174
良好
室外道路
40
沥青摊铺机
RP1256
1台
徐州
2017
165
良好
室外道路
41
智能稀浆封层车
ZJBJ13A
1台
河南
2017
110
良好
室外道路
42
智能沥青洒布车
CDLS0860A
1台
河南
2017
/
良好
室外道路
43
路面切割机
DFS-500
1台
上海
2017
13
良好
室外道路
44
铣刨机
CM2000A
1台
陕西
2017
448
良好
室外道路
45
砂轮切割机
400型
2台
上海
2017
2
良好
安装工程
46
型材切割机
1030型
1台
日本
2017
2
良好
安装工程
47
角向磨光机
φ100
2台
上海
2017
1
良好
安装工程
48
电锤
ZIC1-16
2台
武汉
2018
0.5
良好
安装工程
49
冲击钻
20-2型
1台
杭州
2017
1.5
良好
安装工程
50
液压弯管器
1台
安徽
2017
1.1
良好
安装工程
51
交流弧焊机
BX3-500-2
1台
上海
2018
36.8
良好
安装工程
52
电动试压泵
SY-350
1台
上海
2017
2.2
良好
安装工程
53
平板车
东风
4台
成都
2018
/
良好
砌筑工程
54
汽钉枪
大井
8把
台湾
2017
/
良好
装修
55
自攻螺丝枪
博世-400
10把
杭州
2017
0.5
良好
装修
56
手电钻
日立
12把
日本
2017
0.5
良好
装修
57
冲击钻
TE15
12台
日本
2017
1.2
良好
装修
58
台钻
φ16
2台
上海
2018
0.38
良好
装修
59
金属切割机
φ16
5台
上海
2018
0.5
良好
装修
60
石材切割机
日立φ100
4台
日本
2018
1.3
良好
装修
61
型材切割机
日立φ400
4台
日本
2018
0.5
良好
装修
62
腻子搅拌机
牧田B01型
6台
杭州
2018
0.5
良好
装修
63
空压机
PUMA2030
8台
上海
2017
1.5
良好
装修
64
双头刨
VSJ-420
4个
威海
2017
/
良好
装修
65
手电锯
ZOSB
10个
杭州
2017
0.5
良好
装修
66
电圆锯
牧田C13
6台
日本
2018
0.8
良好
装修
67
角向磨光机
日立φ100
20台
日本
2017
0.5
良好
装修
68
压刨机
MX504
5台
杭州
2018
3
良好
装修
69
电焊机
BX1-330
6台
上海
2018
17
良好
装修
十三、施工安排-平面布置现状分析
1、项目位置：新区立体车库建设工程位于四川省绵阳市二环路南段，位于中国空气动力研究与发展中心内。
2、周边环境：本项目拟建位于中国空气动力研究与发展中心西北侧，该发展中心北侧相邻绵阳市二环路，与古井社区相望；东侧为一条主干道；南侧与东侧为围墙，围墙外为村镇区。该地区位于市郊，周边环境与交通情况较为良好。
3、本工程场地为梯形，长边长度为170m，短边长度为150m，宽80m。结构边距离红线距离较小，无法在场区内形成环形车行道路。
4、本项目的施工用电接入点与永久接入点均在拟建车库南侧约300米处，施工用给排水接入点在片区50米范围内。
十四、施工安排-办公区的布置

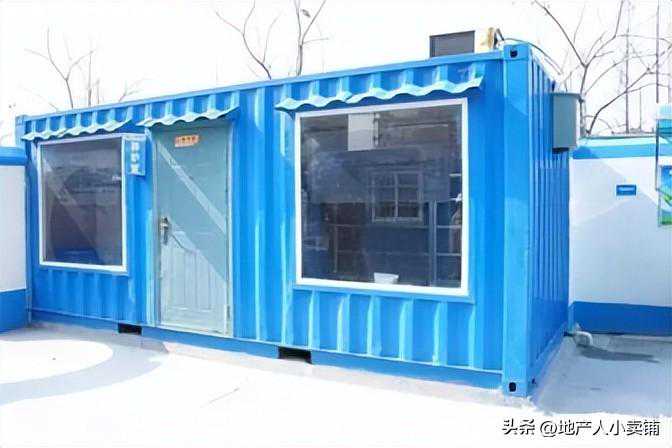

办公区采用1栋2层集装箱型办公室，共计16间，主要为业主、监理、总包现场管理人员使用，满足现场办公使用需求。主要房间如下：
序号
类别
名称
使用间数
使用面积（㎡)
1
总包
项目经理办公室
2
36
2
总包
科技部、质量部、BIM工作室
1
18
3
总包
机电安装部、施工管理部、安全生产监督管理部
1
36
4
总包
物质采购部、商务合约部
1
18
5
监理
监理办公室
2
36
6
业主
业主办公室
2
36
7
其他
会议室等其他公共用房
7
96
十五、施工安排-生产区的布置
15.1扬尘、噪音监测设备布置
我单位进场后首先在场区四周布设激光粉尘速测仪、噪声监测仪，各设置2处，位于场区东北角及西南角，派专人监测、记录扬尘及噪音数据，并派管理人员24小时动态管控，确保对周边环境不造成不良影响。
15.2现场围挡及出入口

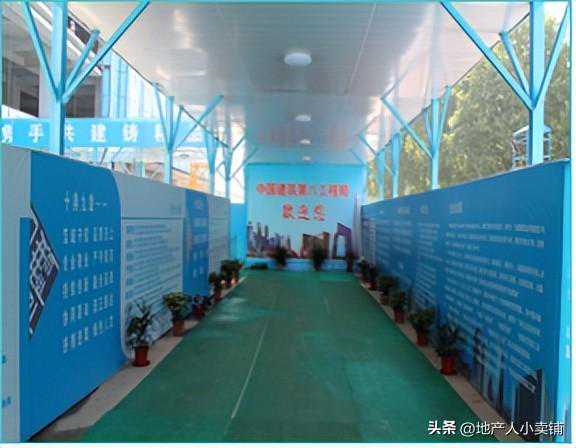

1、现场围挡采用夹心板围挡，高度为2.5m，设置固定式基础。围挡效果如图15.2-1所示。

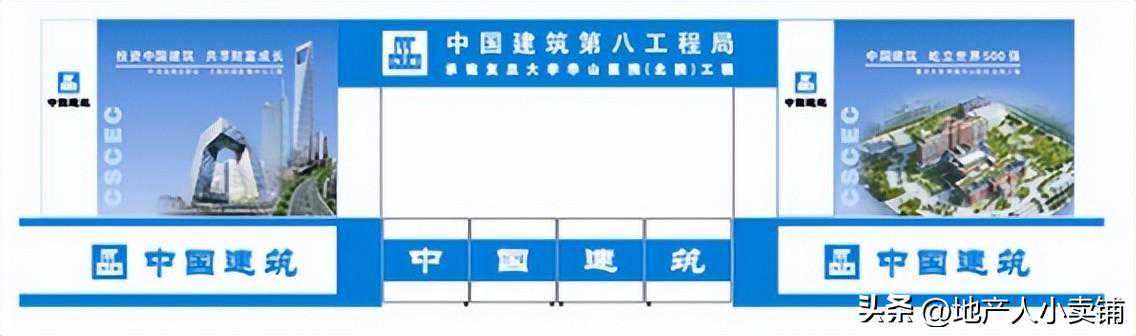

2、工地大门：在施工场区的东北角、西北角和西南角设置大门，分别为1大门和3大门采用8m宽的伸缩门，加设6.5m高门楼，1大门设置门卫室，配备专业安保公司24小时轮流值班；2大门为6m宽折叠门。

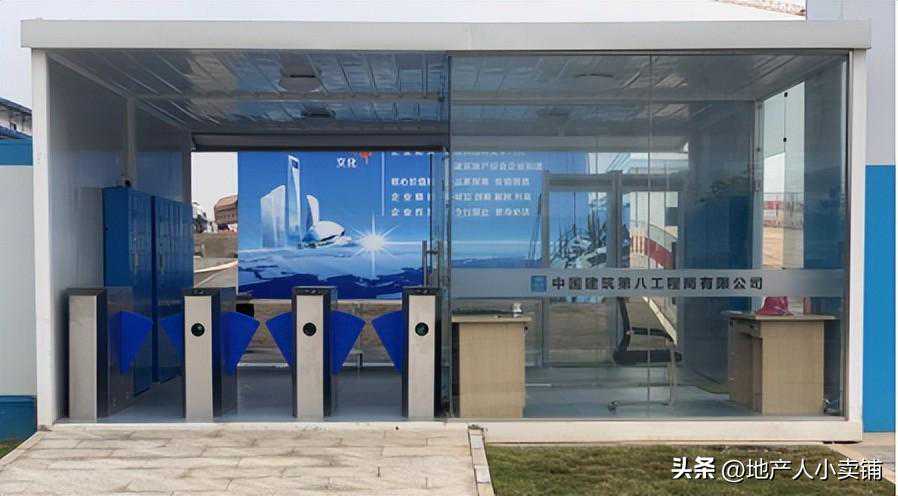

3、门禁系统：施工现场内实行封闭管理，在1大门和3大门进入已有道路。施工道路的设置情况见附表五：施工总平面图。
15.4临时堆场及加工场地
现场平面布置主要考虑现场模板、钢筋成品及半成品、装饰装修材料、砌块等材料和其他构件的临时堆放场地。
1、钢筋加工及堆放场地

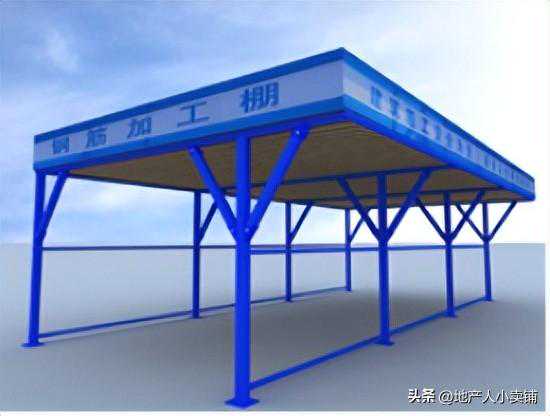

钢筋加工区设置钢筋加工棚，钢筋加工棚紧邻钢筋原材堆放区，避免二次倒运，提高效率。钢筋加工棚用定型化标准防护棚，顶面覆盖彩钢板等防雨材料，内设钢筋切断机、弯曲机、直螺纹套丝机及钢筋加工成型操作平台，钢筋加工成型及时吊运至使用楼层。
钢筋堆场及加工棚根据现场施工需求各阶段调整位置，均设置在塔吊覆盖范围内；钢筋堆场及加工棚须主体结构施工完成后方可拆除。
2、模板加工及物料堆场
模板加工按照原材→加工→半成品的加工流程，分成木工加工棚及模板堆放区。

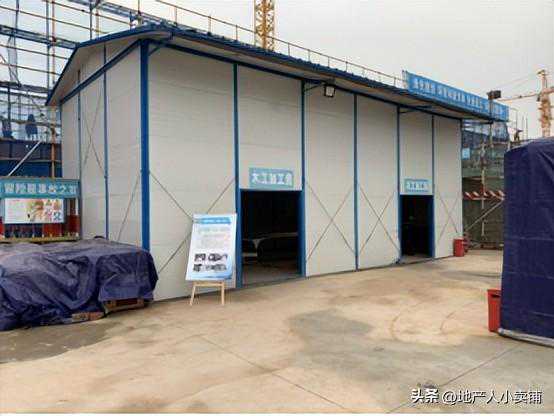

模板加工在木工房内完成，木工房采用彩钢板房搭设，有效降低模板加工过程中的噪声及粉尘污染。木工加工区及木工材料堆场设置在一起，钢管扣件的堆放场地也尽量规划在木工加工区旁边，布置在塔吊覆盖范围之内。
3、砌体材料堆场
砌体材料堆场沿用主体结构施工时的加工场地。
4、其它材料堆场
本工程材料种类繁多，多专业交叉施工，根据不同的施工阶段，我方将利用现场施工部署条件，合理布置其他材料堆放场地。
5、标养室、库房布置

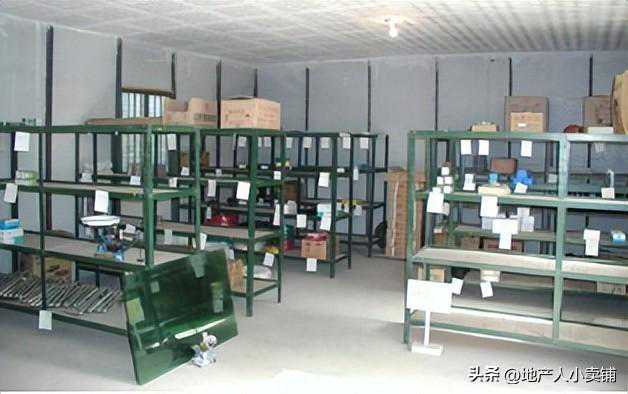

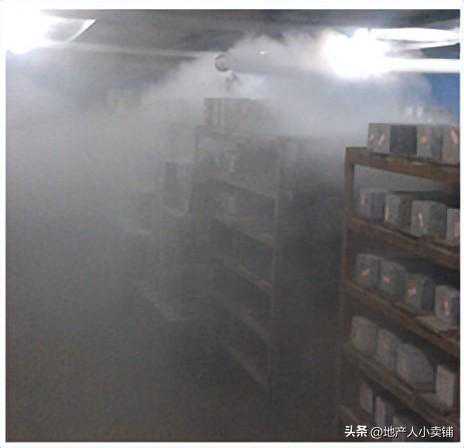

标养室采用成品标养室，内设实验室恒温控制仪、振动台、自动养护设备及试模等养护用品。库房主要用于存放冲击钻、切割机等小型施工机具及各类零星安装材料。
15.5临时厕所、饮水亭布置

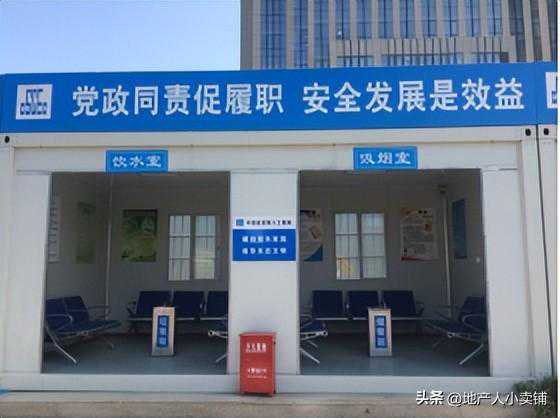

本工程在场区东南角内设置现场临时厕所，分男女厕，厕所内设置隔断、洗手池等，厕所内设置自动冲洗设备，并安排专人进行打扫，每天不少于两次，保证厕所卫生、无蚊蝇、无异味，靠近厕所设置化粪池并定期清运。场区北侧人行道路旁设标准化饮水室，休息室等，供工人暂时休息使用。
15.6标识、标牌布置

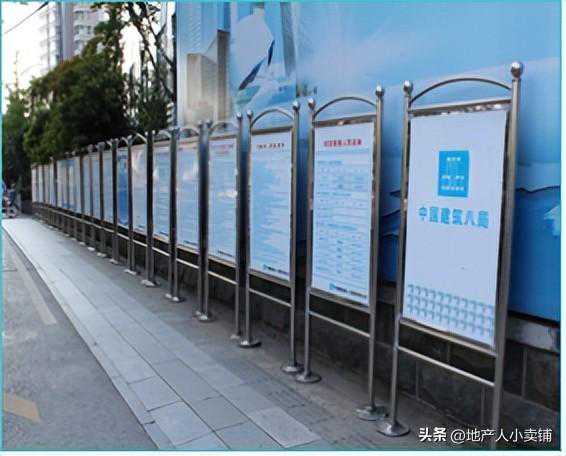

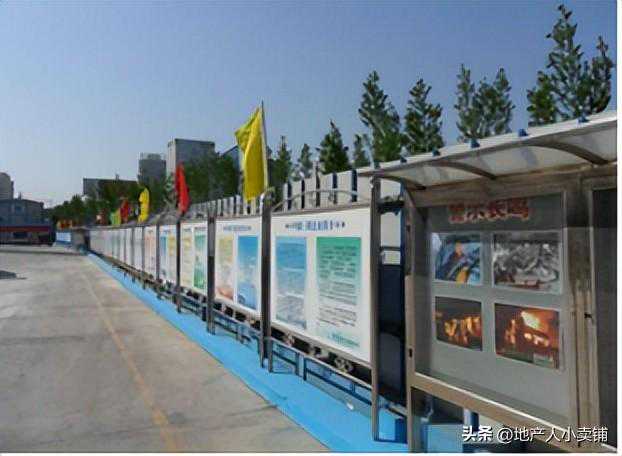

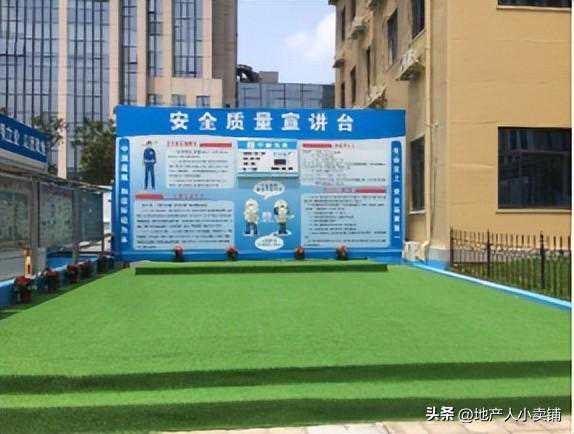

施工图牌：在大门入口处设置“十一牌两图”，图牌展示内容包括现场施工总平面图、总平面管理、安全生产、文明施工、环境保护、质量控制、材料管理等的规章制度和主要参建单位名称、企业标志、企业理念、管理人员名单及监督电话、建筑工人维权须知和工程概况等。图牌规格尺寸不小于宽1.2m×高1.8m，架体材料采用不锈钢材质，直径不小于80mm，各类标牌应设置牢固、美观。在施工期间对现场图牌进行定期维护，必要时将重新更换。在主要施工道路及办公区设置企业文化宣传栏、品牌栏。

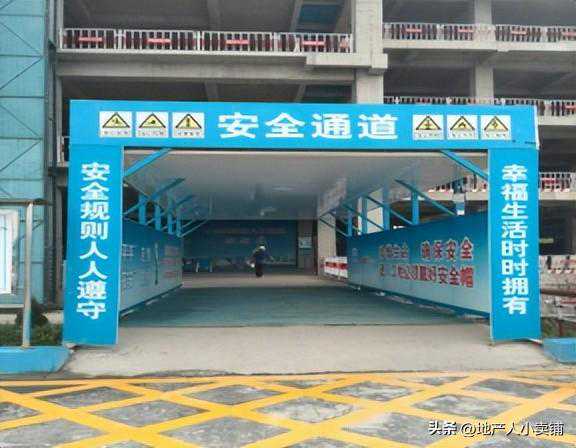

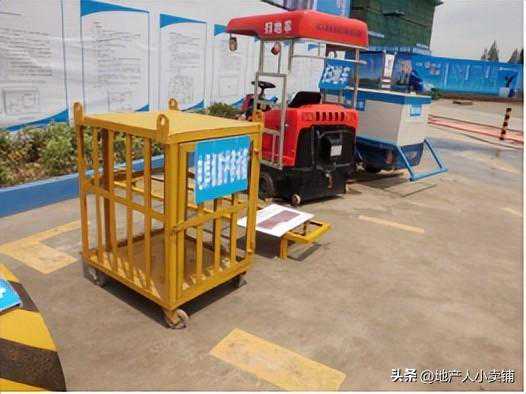

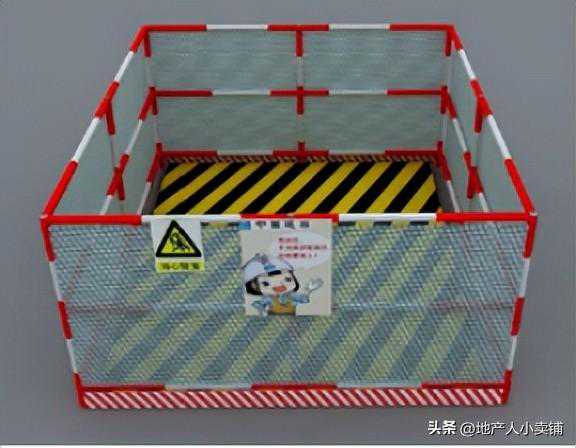

安全标识牌：在施工安全通道、塔吊、加工棚、临边、洞口等处悬挂安全标识牌。

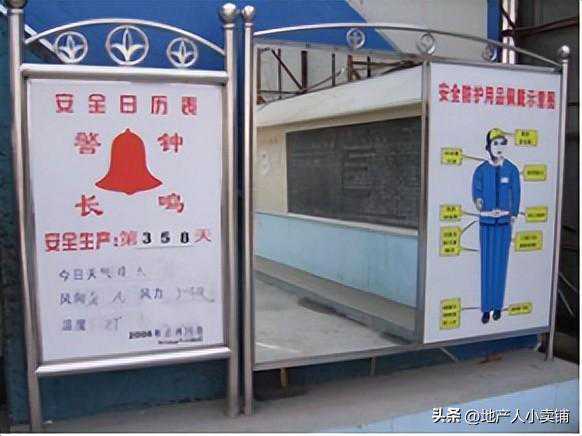

导向牌、警示镜、安全日历牌：为便于交通管理，在现场大门口及主要道路转角等部位设置导向牌。生产区入口处设置安全警示镜和安全生产日历牌。
15.7临时用电布置
1、电分区分期安排
施工用电缆沿外围墙内侧、施工道路边埋地或沿围墙边桥架敷设。施工用电由场区箱式变电站引至加工区、塔吊、楼内及其它用电点，各用电点设总配电箱，施工用电接口设分配电箱，每台用电机械设备各相应配备一台开关箱。根据施工阶段的转换，用电线路也随着用电设备的增加或减少而改变。供电临电平面布置图详见附件一。
2、供电方式及线路布局
本工程现场临时用电采取TN-S供电系统，供电至各区域配电箱为放射式供电，放射式多路主干线送至各用电区域，然后在每个供电区域内再分级放射式或链式构成配电网络。现场施工用电按《施工现场临时用电安全技术规范》执行。按照下图6.3.7-1所示设置，按三级配电，两级漏电保护原则配电。

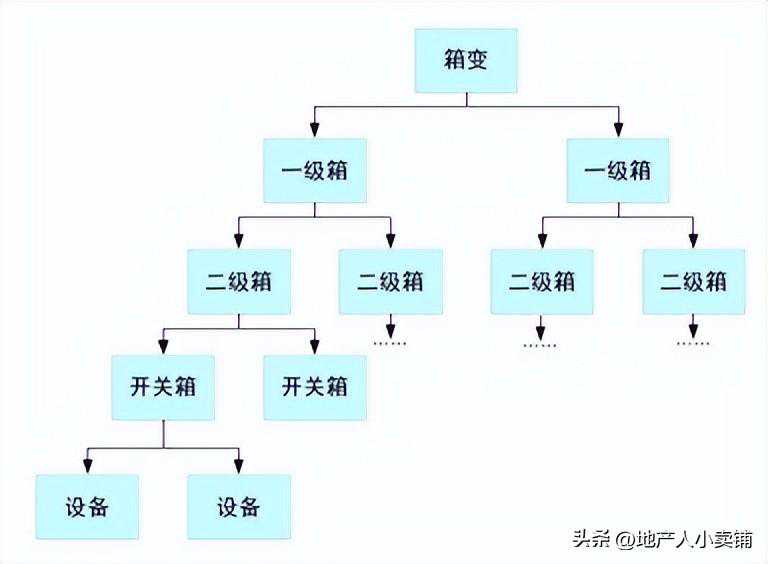

根据现场勘查，我单位严格按照“三级配电，两级保护”的原则在每个出线回路均设置一级箱，并在电缆线径选择过程中增大电缆线径型号，减少压降。
垂直配电沿电缆竖井敷设。每层为一个配电区域。临时干线每隔2m做一个固定，电缆垂直敷设，选择不影响机电安装或可后期施工的预留孔洞敷设。
15.7.3临时用电计算
1、供电容量核算
本工程用电高峰期在主体结构施工阶段，故临时用电施工组织设计以主体施工阶段为主要计算依据。
（1）主要用电负荷统计
序号
设备名称
型号规格
数量
国别
产地
制造
年份
额定功率(KW)
生产
能力
用于施
工部位
1
灯塔
自制
4台
成都
2019
1
良好
施工照明
2
挖掘机
CAT336
3台
美国
2017
/
良好
土方开挖
3
挖掘机
PC23-9B
3台
武汉
2017
/
良好
土方开挖
4
土方运输车
斯太尔
10台
北京
2017
/
良好
土方开挖
5
砂浆搅拌机
1
25
良好
砼施工
6
汽车吊
QY25K-1
2台
徐州
2018
/
良好
物料转运
7
汽车吊
QY35
1台
徐州
2018
/
良好
物料转运
8
旋挖钻孔机
KR50A
1台
江苏
2017
/
良好
基坑支护
9
塔吊
TC6013
2台
成都
2019
60
良好
土建结构
10
插入式振动棒
PZ-50
5个
长沙
2018
1.5
良好
砼施工
11
插入式振动棒
PZ-30
5个
长沙
2018
1.5
良好
砼施工
12
平板振动器
SYMBOLS
3台
长沙
2018
1.5
良好
砼施工
13
混凝土面收光机
1m
2台
长沙
2018
/
良好
砼施工
14
砼输送泵
HBT80C
2
中国
2017
186(柴油)
良好
砼输送
15
布料机
HG15
2
中国
2018
/
良好
砼输送
16
汽车泵
SY5540THB660C-9
2
中国
2017
/
良好
砼输送
17
电动葫芦
HSY03
2台
上海
2019
3
良好
预埋施工
18
钢筋调直机
GT8-12
2台
上海
2017
6
良好
钢筋加工
19
钢筋切断机
GQ40-A
2台
上海
2017
3
良好
钢筋加工
20
数控调直钢筋切断机
YGT4-14
1台
上海
2017
11.5
良好
钢筋加工
21
直螺纹套丝机
GSJ-40
2台
保定
2017
4
良好
钢筋加工
22
钢筋弯曲机
GW40
2台
上海
2017
3
良好
钢筋加工
23
砂轮切断机
J3GY
2台
长沙
2019
2.2
良好
钢筋加工
24
对焊机
1台
上海
2019
150
良好
钢筋加工
25
交流电焊机
BX1-250
2台
上海
2018
10.4
良好
钢筋安装
26
交流电焊机
BX3-500
2台
上海
2018
36.8
良好
钢筋安装
27
焊条烘干箱
XYZH-100
3个
武汉
2018
10
良好
钢筋安装
28
木工压刨
MI-105
2个
长沙
2017
6.5
良好
木加工
29
木工圆锯
MJ-104
2个
山东
2017
3
良好
木加工
30
木工平刨
MJ-101
2个
山东
2017
6.5
良好
木加工
31
铲车
ZL250
2台
沈阳
2017
/
良好
土方回填
32
打夯机
HW-80
3台
广州
2017
3
良好
土方回填
33
平地机
PY160
2台
天津
2017
120
良好
室外道路
34
振动压路机
YL25-B
1台
徐州
2017
161
良好
室外道路
35
胶轮压路机
XP303
1台
徐州
2017
132
良好
室外道路
36
双钢轮压路机
3Y13t
1台
徐州
2017
133
良好
室外道路
37
小型振动压路机
KD04
1台
洛阳
2017
30
良好
室外道路
38
强力清扫车
CDQC1800A
1台
河南
2017
37
良好
室外道路
39
水稳摊铺机
WTS95
1台
江苏
2017
174
良好
室外道路
40
沥青摊铺机
RP1256
1台
徐州
2017
165
良好
室外道路
41
智能稀浆封层车
ZJBJ13A
1台
河南
2017
110
良好
室外道路
42
智能沥青洒布车
CDLS0860A
1台
河南
2017
/
良好
室外道路
43
路面切割机
DFS-500
1台
上海
2017
13
良好
室外道路
44
铣刨机
CM2000A
1台
陕西
2017
448
良好
室外道路
45
砂轮切割机
400型
2台
上海
2017
2
良好
安装工程
46
型材切割机
1030型
1台
日本
2017
2
良好
安装工程
47
角向磨光机
φ100
2台
上海
2017
1
良好
安装工程
48
电锤
ZIC1-16
2台
武汉
2018
0.5
良好
安装工程
49
冲击钻
20-2型
1台
杭州
2017
1.5
良好
安装工程
50
液压弯管器
1台
安徽
2017
1.1
良好
安装工程
51
交流弧焊机
BX3-500-2
1台
上海
2018
36.8
良好
安装工程
52
电动试压泵
SY-350
1台
上海
2017
2.2
良好
安装工程
53
平板车
东风
4台
成都
2018
/
良好
砌筑工程
54
汽钉枪
大井
8把
台湾
2017
/
良好
装修
55
自攻螺丝枪
博世-400
10把
杭州
2017
0.5
良好
装修
56
手电钻
日立
12把
日本
2017
0.5
良好
装修
57
冲击钻
TE15
12台
日本
2017
1.2
良好
装修
58
台钻
φ16
2台
上海
2018
0.38
良好
装修
59
金属切割机
φ16
5台
上海
2018
0.5
良好
装修
60
石材切割机
日立φ100
4台
日本
2018
1.3
良好
装修
61
型材切割机
日立φ400
4台
日本
2018
0.5
良好
装修
62
腻子搅拌机
牧田B01型
6台
杭州
2018
0.5
良好
装修
63
空压机
PUMA2030
8台
上海
2017
1.5
良好
装修
64
双头刨
VSJ-420
4个
威海
2017
/
良好
装修
65
手电锯
ZOSB
10个
杭州
2017
0.5
良好
装修
66
电圆锯
牧田C13
6台
日本
2018
0.8
良好
装修
67
角向磨光机
日立φ100
20台
日本
2017
0.5
良好
装修
68
压刨机
MX504
5台
杭州
2018
3
良好
装修
69
电焊机
BX1-330
6台
上海
2018
17
良好
装修
（2）负荷计算
根据施工现场机电设备的用电设备功率（容量），负荷计算如下：
P=1.05×（K1∑p1/cosφ+K2∑p2/cosφ+K3∑p3）
式中P——用电设备总需要容量(KVA)；
P1——大型机械设备额定功率(KW)；P1=145
P2——短时电动机额定功率(KW)；P2=247.1KW95
P3——电焊机额定容量(KVA)；P3=383.2KVA
cosφ—电动机的平均功率因数，取0.78
K1—大型用电设备需要系数，取0.5
K2—短时电动机需要系数，取0.3
K3—电焊机需要系数，取0.35
P=1.05×(0.5×145/0.78+0.3×247.1/0.78+0.35×383.2)=322KVA
照明用电量取施工用电总量的10%
P总=726.84×（1+0.1）=77KVA
(3)施工用电使用计划
现场需提供的电源总容量为400KVA即可满足要求。
2、发电机设置
本工程工期紧、施工用电量大，施工用电不足将影响整个工程的进度及形象，给项目造成巨大经济损失。鉴于以上情况，我施工单位考虑在现场设置柴油发电机发电来应急停电及电力不足等情况。
经计算本工程用电高峰期总用电量为322KVA，因本工程工程紧、用电量大且区域相对集中。结合现场实际情况，考虑1台功率500KW的柴油发电机，由于场地及周围场地布置原因，该发电机由建设单位单独提供。一旦停电，柴油发电机将从场外运往场内投入使用，提供现场照明及垂直运输机械等关键施工设备用电。
15.7.4电缆、配电箱/柜及其他配电设施的选配
1、配电箱选择与设置
(1)临时配电箱选型设计：
按照使用功能及区域主要分为区域配电箱、楼层箱、电梯、塔吊等固定设备专用开关箱、照明配电箱等。
(2)配电箱的设置
1)根据临时用电平面布置图要求，本标段共设置4台总配电箱：ZP-01、ZP-02、ZP-03、ZP-04。
2)楼内每层设置一台分配电箱。
3)每台塔吊设置一台配电箱，施工照明配电箱（带220V/36V变压器），根据现场需要设置。
(3)配电箱技术要求
配电箱、开关箱的设计依据《施工现场临时用电安全技术规范》等电气安全、技术标准。符合以下要求：
1)箱体材料选用铁板，铁板厚度为1.5mm，保证使用现场机械强度。
2)箱体结构上配置电器安装板和箱门，为便于接线箱体前后各设两扇门。电器安装板用绝缘板制作，箱体关闭严密并配锁。箱体的尺寸保证电器的安装接线、维修方便和电气安全距离。
3)箱体的电器保护措施主要是防漏电触电措施。作为防漏电、触电的电气保护措施之一，箱内电器正常不带电的金属基座、外壳、铁质电器安装板以及铁质箱体之间应通过金属连接螺栓等保证电气连接，并应在铁质箱体安装明确的保护接零端子(即采用TN-S保护系统)，专门用于连接专用保护零线—PE线。
2、供电线路的选择
供电线路的选择：按照供电区域负荷容量，并考虑可能出现的机动用电，从满足机械强度、允许电流、允许电压降等三个方面的条件进行配线选择，所选用的线缆以三个中最大者为准。
电缆类型和截面的选择:电缆类型根据电缆敷设方式、环境条件，本工程使用干线采用YJV型电缆,支线采用/1KV电缆；电缆(芯线)的截面满足载流量的要求，同时满足线路机械强度要求和线路末端电压偏移要求，其选择确定过程如下：
(1)电缆按允许温升选截面，使其最大计算负荷电流IJ不大于其允许载流量IY，即IYIJ。
(2)按机械强度要求和电压损失要求进行检验，即按允许温升所选电缆截面必须满足线路机械强度要求和电压损失要求，如不满足要求增加电缆截面以满足要求。
15.8临时消防用水、施工用水布置
15.8.1临时消防用水、施工用水简介
本工程临时用水包括施工用水、生活用水和消防用水，其中施工用水主要包括混凝土养护用水、管道试压冲洗用水以及施工机械用水。
15.8.2临时消防用水、施工用水规划
1、临时施工用水及消防用水主管道共用，随着工程进展沿临时施工道路及建筑物周围布置给水环网，环网按一定距离设置室外消火栓、消防箱和施工用水点。工程平面东南角设置一处室外临时水泵房，内设置临时水箱、加压泵。
2、楼内临时用水水源为室外临时水泵房，临时消防用水、施工用水分别单独设立给水立管，每层设置消火栓、临时用水点，每个单体一层设置一处临时厕所。
给水管道与消防管道的水平管道共用一根总管道，沿建筑四周明装敷设,穿过主要施工道路区域采用埋地敷设，埋设深度不小于0.8m，在现场各用水点引出接驳点。给水与消防总管管径经计算选用DN110的镀锌钢管铺设。为满足消防要求，总干管在现场成环状敷设，同时在所有的大门口设置DN25临时给水点位，以供车辆冲洗、地面冲洗之用。
按施工现场防火要求，每隔50m设置一套地上消火栓，配备相应的消防水带等。主体建筑的消防用水和室内施工用水通过水箱及增压稳压泵组供给，每套增压稳压泵组采2台变频水泵，互为备用。消防水由水箱引出两根DN65立管，两层以上建筑每层设置两个消火栓箱。
按有关要求报请和安装水表，管道布置及管道选型要以施工用水量计算为依据，合理进行选择。具体位置详见附表五施工总平面图中的临时用水及消防总平面布置图。
2临时用水计算
（1）工程施工用水量
工程施工用水量q1按下式计算：
q1=K1∑Q1N1K2/(8×3600)
取用水量最大的基础底板混凝土浇注阶段进行计算。
K1—未预计的施工用水系数，取1.10；
Q1—每班计划完成工程量，按每班浇筑960m3混凝土；
N1—施工用水定额，混凝土采用预拌混凝土，仅考虑混凝土自然养护，耗水量取250L；
K2—现场施工用水不均衡系数，取1.5。
工程用水量：q1=1.10×960×250×1.5/(8×3600)=13.75L/s。
（2）施工机械用水
施工机械用水量q2按下式计算：
q2=K1∑Q2N2K3/8×3600计算：
K1—未预计施工用水系数，取1.10；
Q2—同一种机械台数，取主要用水机械，试压泵3台；
N2—施工机械台班用水定额，试压泵取3×400L；
K3—施工机械用水不均衡系数，取1.05；
施工机械用水量：q2=1.10×3×3×400×1.05/(8×3600)=0.14L/s
（3）生活区生活用水量
现场无生活区，生活区生活用水量q3=0(L/s)
（4）消防用水
根据相关消防规定及设计规范，施工现场消防用水取15L/s；
即q4=15L/s，
（5）施工工地总用水量
施工工地总用水量Q为：
Q=q1+q2+q3=13.75+0.14+0=14.79L/sq4
故Q=q4=15L/s
（6）施工工地临时管网管径
施工工地临时管网管径可按下式计算：
d=[4Q/(πν1000)]1/2
d—管网水管直径(m)；
v—管网中水流速度(m/s)，取1.5m/s；
Q—施工工地总用水量；
水管管径：d=[4×15/(π×1.5×1000)]1/2≈0.0128/2=0.1
选取管径d为100mm。
（7）立管管径选择计算
用水量按消防用水量要求选择。
按照同时使用的消火栓为2支计算，每只消火栓流量15L/s，消防水量为q5=30L/s,水箱进水流速设计为1.2m/s，立管最小消防水量q5=30L/s。
d=[4×30/(π×1.2×1000)]1/2=0.032
立管管径选择d=65mm
水泵选型为：KQDP50-10S×17，L=10m³/h，H=114mH2O，N=7.6Kw。
生产用水主供水管采用DN110的镀锌钢管沿围挡和建筑物敷设，现场水源供水管可以满足施工、消防用水需要。
依靠水泵组满足施工、消防需要。水泵采用高低液位控制，保证水箱总有水。两层以上每一楼层设两个消火栓，两个用水口。每个消火栓均配备消防水带、消防水枪。现场沿围挡、构件堆场均设置室外消火栓，以满足现场防火需要。
（8）临时消防水箱选择
由于主管管径满足工程施工现场消防的要求，且现场主管管径满足临时室外消防需求，所以临时贮水池用以补充临时室内消防水量，其有效容积为：
2×2×2.5=10m³
当现场无火灾隐患或配备干粉灭火器满足消防需要时，此区域管道可根据实际使用情况适当减小管径或不设管道。
3、用电情况
现场施工用电均采用TN-S接零保护系统，做到一机一闸，现场用电均符合要求，接零、接地保护完整，电箱布置到位合理。消防水泵房电源直接由变压器接入。专用消防配电线路应由施工现场总配电箱的总配电线路上端接入，且应保持不间断供电。
15.9临时排水、排污布置
15.9.1临时排水、排污规划
序号
位置
排水排污规划
1
室外
(1)沿临时设施、建筑四周围墙边设置排水明沟，并做好排水坡度，生产污水和现场废水排入污水处理站，经过处理后排入市政管线。
(2)出入口设置洗车槽，外运车辆进行清洗，减少车辆带尘。
(3)室外厕所冲洗产生的污水排水管道埋地敷设，排入现场室外的污水处理站处理后排入市政排水管。
(4)排水沟要定期派人清掏，保持畅通，防止雨季高水位时发生雨水倒灌。
2
汽车库、检修车库
临时卫生间冲洗产生的污水经室内排水立管排入室外设置的污水处理站处理后排入市政排水管。
15.9.2室外排水、排污系统布置
本工程在基础阶段采用水泵抽水+明沟排水的方法，同时设置一定数量的集水井和沉沙池。首先利用水泵将基坑内的积水抽至基坑内排水沟，通过有组织排水至集水井，用水泵抽水至基坑外排水沟，基坑外排水沟沿长度方向平均每50m设置一个沉淀池，通过沉淀池把水排入市政管网。
施工现场沿四周围墙边设300mm×500mm排水沟，雨水排至排水沟，建筑物内的施工废水由集水坑收集后排至室外排水沟，经沉淀池沉淀后排至市政排水管网。
现场东北角处设置冲洗槽，主要为混凝土泵车及进入施工现场的其他车辆冲洗服务。洗车槽尺寸为10m×0.3m。洗车池水沟盖板用钢板进行焊制，可以周转使用，同时配备高压冲洗水枪。洗车废水排入排水沟，经沉淀池沉淀后排入市政管网。
高峰时期人数最高大约283人，按使用人数占总人数的0.1，污废水合流排放至1个化粪池，根据排污定额每人每天生活排污量按40L/人天计，污水在化粪池停留12小时，每人每天污泥量为0.7L/人天，污泥清掏周期为180天。
