涡街流量计常用来测量工业管道中气体、液体、蒸汽等多种介质的体积流量。
涡街流量计的结构及测量原理
单从外观来看涡街流量计分为表头部分和测量部分
涡街流量计
我们重点看一下测量部分用于产生卡门旋涡的结构
测量管道内结构
涡街流量计是根据卡门旋涡原理用于测量工业管道介质流体的体积流量计，简单来说就是介质流体经过涡街流量计的测量管道里的三角柱型旋涡发生体，产生有规律的旋涡，这种旋涡成为卡门旋涡。
我们设定旋涡的发生频率为f，被测介质的平均速度为V，旋涡发生体迎流面宽度为d，表体通径为D，根据卡门涡街原理，有如下关系式：f（频率）=St（常数）V（流速）/d（旋涡发生体宽度）。由此可见，我们根据旋涡的发生频率f可以测得介质流速。
涡街流量计的安装规范
测量气体时：测量气体时，在垂直管道安装仪表，气体流向不限，但管道内含有少量液体，为防止液体进入仪表测量管，气流应自下而上流动。
测量液体时：测量液体时，为了保证管道内充满液体，所以在垂直或者倾斜的管道上安装时应该保证流动自下而上。如果管道内有少量气体，仪表应安装在较低处。
涡街流量计的温压补偿

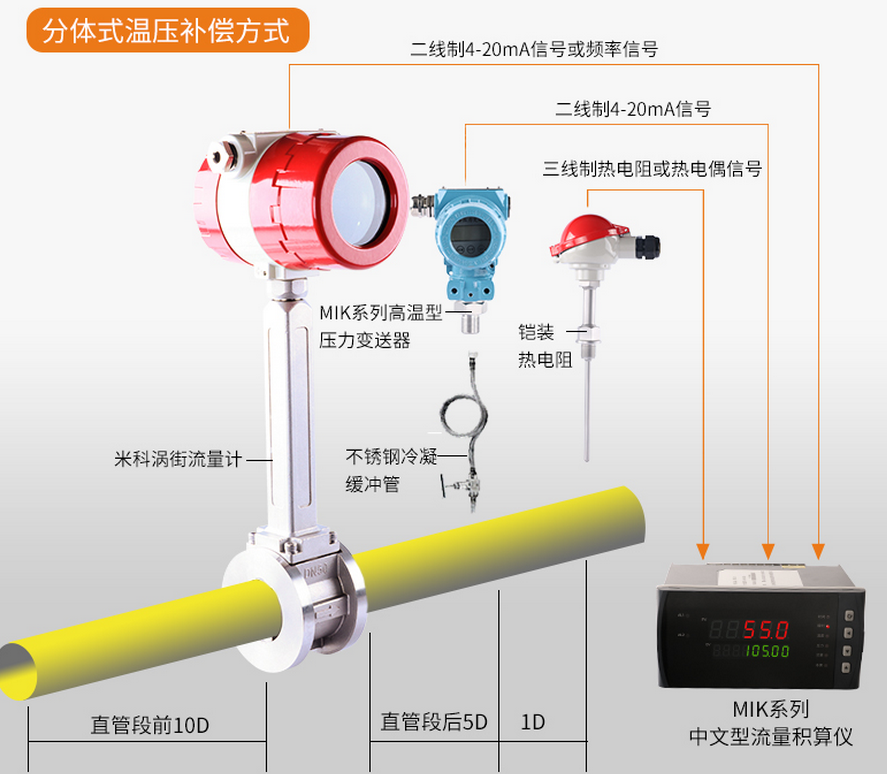

涡街流量计温压补偿安装方式
什么是温压补偿？
温压补偿通常指仪表测量的数据是在温度25度，压力为一个标准大气压为条件下的结果，通常测量现场的温度和压力与标准有区别，所以一般仪表都能测量现场温度与压力，然后通过计算公式对测量结果进行自动补偿。
涡街流量计常用的温压补偿
前面提到，涡街流量计测量的是体积流量，气体一般都以标准状况体积流量结算，气体的体积流量温度或压力变化时，流量会改变。
涡街流量计测量过热蒸汽时，需要温度压力同时补偿；蒸汽一般都以质量流量结算。因为温度或压力有任何一个发生变化，蒸汽的密度会发生改变，质量流量也随之改变。
涡街流量计测量蒸汽时温压补偿实例

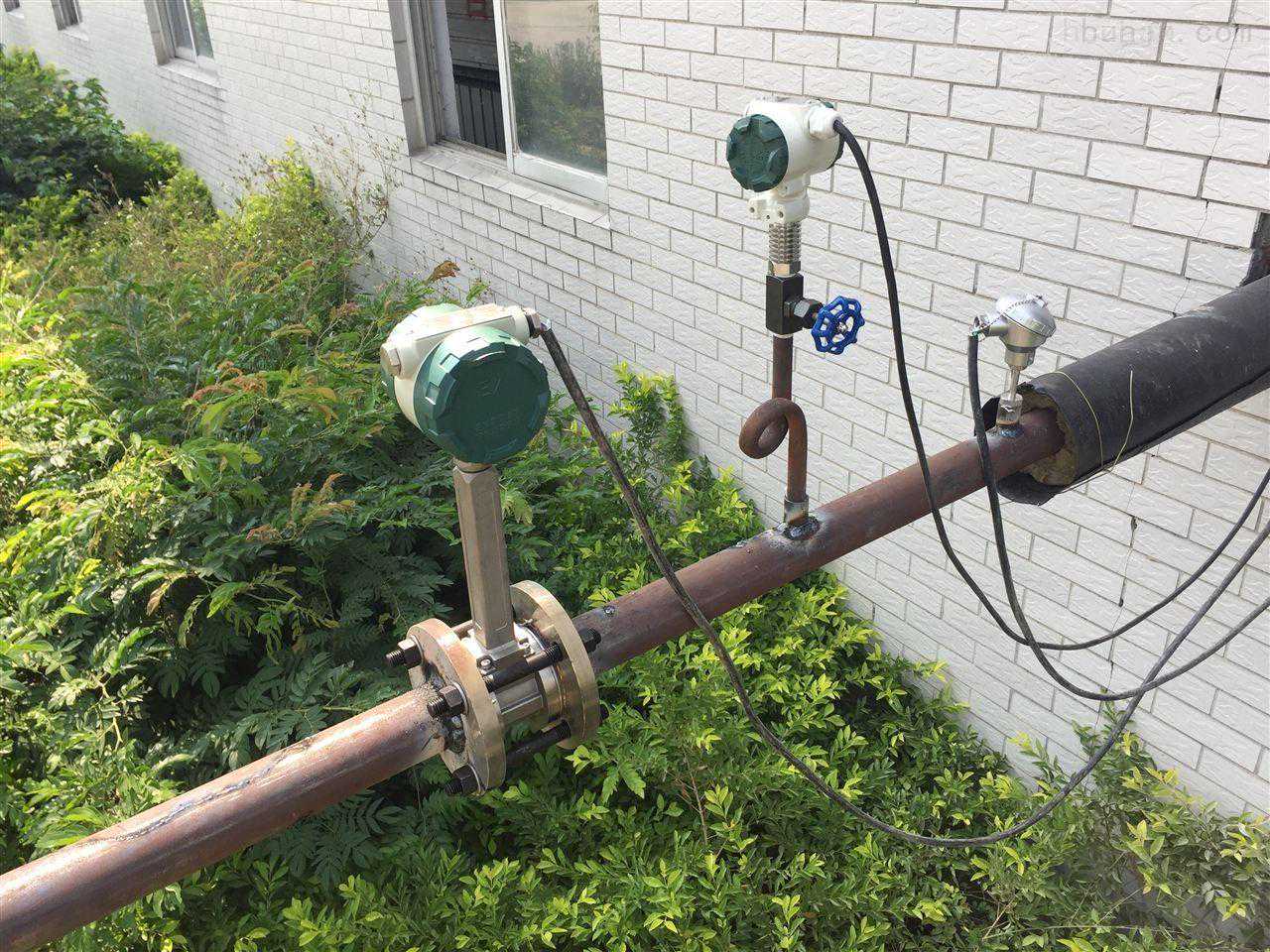

现场安装
温压补偿的底层程序

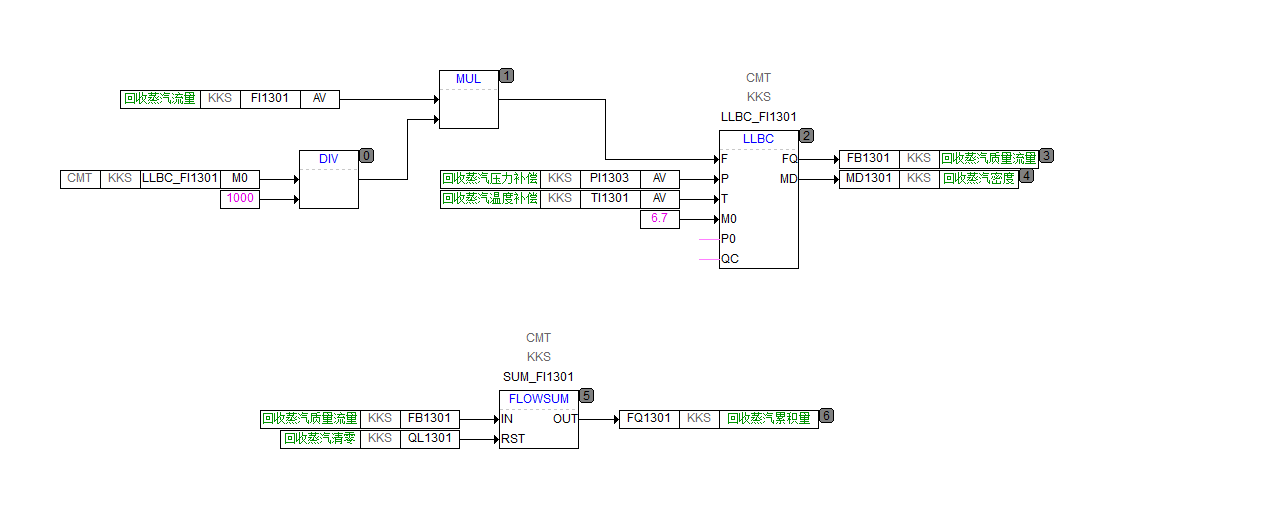

控制算法

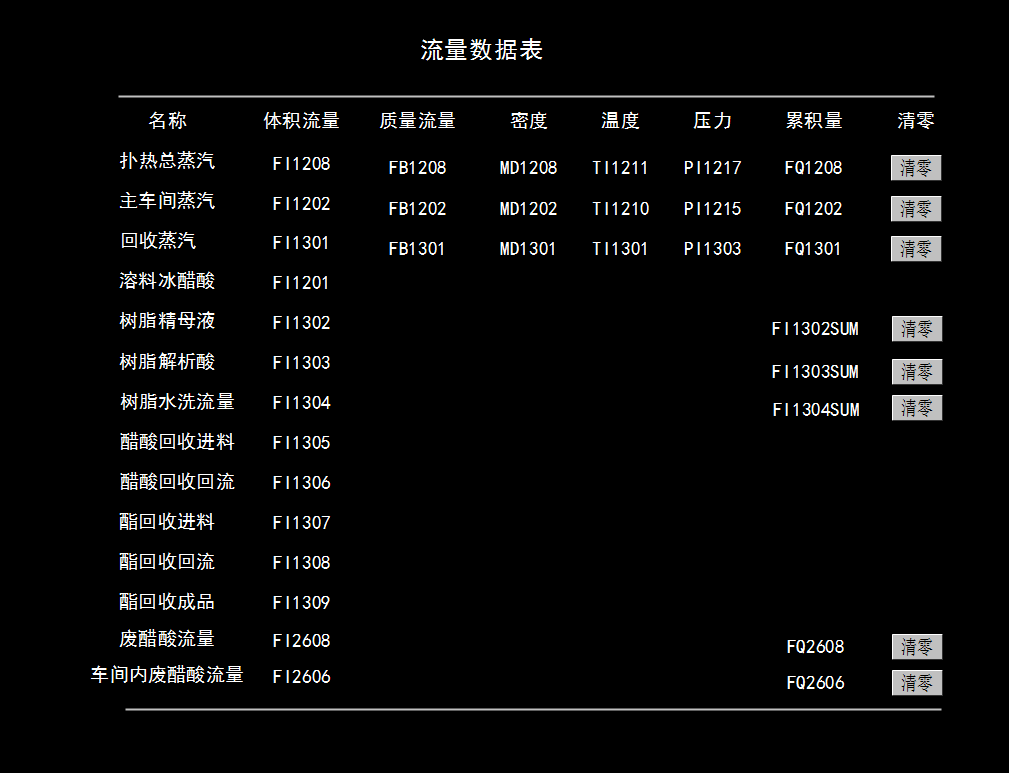

流量数据表统计
HMI
