产品概述

多功能网络电力仪表专门针对配电系统的电力监控需求设计制造，它能高精度的测量所有常用的电力参数，如三相电压、三相电流、有功功率、无功功率、频率、功率因数、四相限电能等。同时还具有电能累计、超限报警、开关量输入输出、网络通讯等功能，具有良好的人机操作界面。

产品特点

1.三相相电压：UA,UB,UC

2.三相线电压：UAB,UBC,UCA

3.三相电流：IA,IB,IC;

4.有功功率：分相有功功率和总有功功率；

5.无功功率：分相无功功率和总无功功率；

6.功率因数：分相功率因数和总功率因数；

7.电网频率:

8.有功电能:

9.无功电能:

A.通讯输出：RS485;

附加功能：4路开关量输出，4路开关量输入，4路温度输入，二路剩余电流输入。

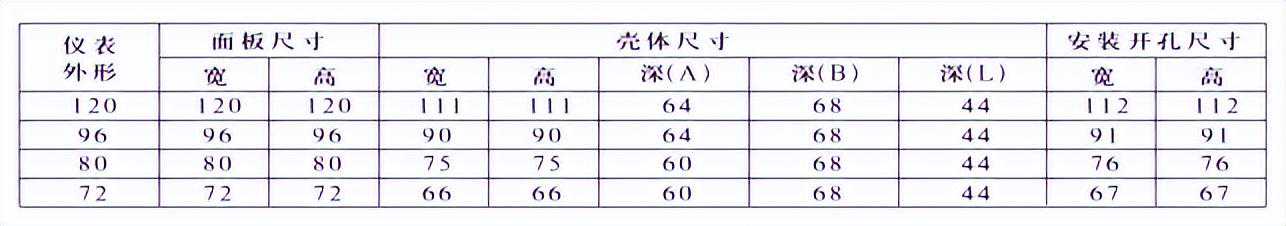

外形及开孔尺寸

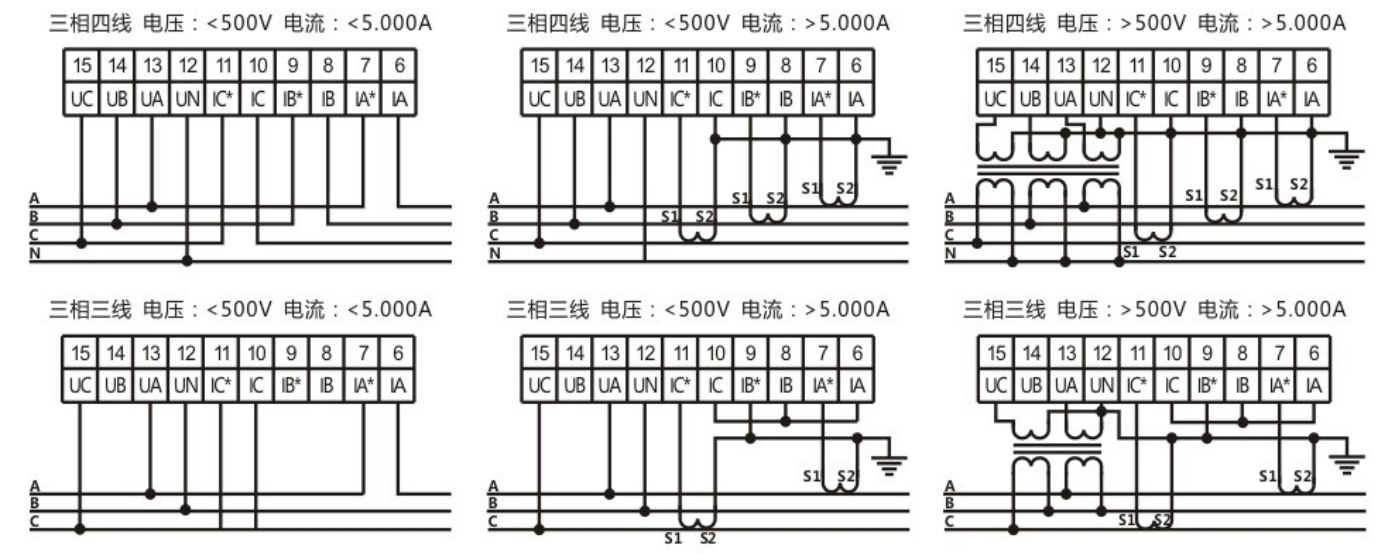

接线示例图
