除尘器是实现环保的最有力装备之一，主要用于工业生产含尘和有毒气体排放环境。可以说没有除尘器的强制普及应用，我们的天空环境早被大规模的工业化生产严重污染而危及人类健康生存和可持续发展。
关于污染气体处理的设备有干式除尘器，湿式除尘器和电除尘器等多种工艺装备，今天主要讲关于水除尘的有关设计，制作等技术问题。
水除尘的特点是主要利用水滴，水雾，水膜洗涤含尘气体，达到环保排放要求。市场上已开发和应用的水除尘器有文丘里水除尘器，旋风水膜除尘器等。今天主要谈我设计的文丘里水除尘器。
文丘里水除尘器的主要特点是利用文丘里管对水和含尘气体进行充分混合，然后在将含水的灰尘送到旋风分离桶进行分离，最终达到含水大颗粒灰尘沉降至回流箱，洁净空气通过风机排放至外部的效果。

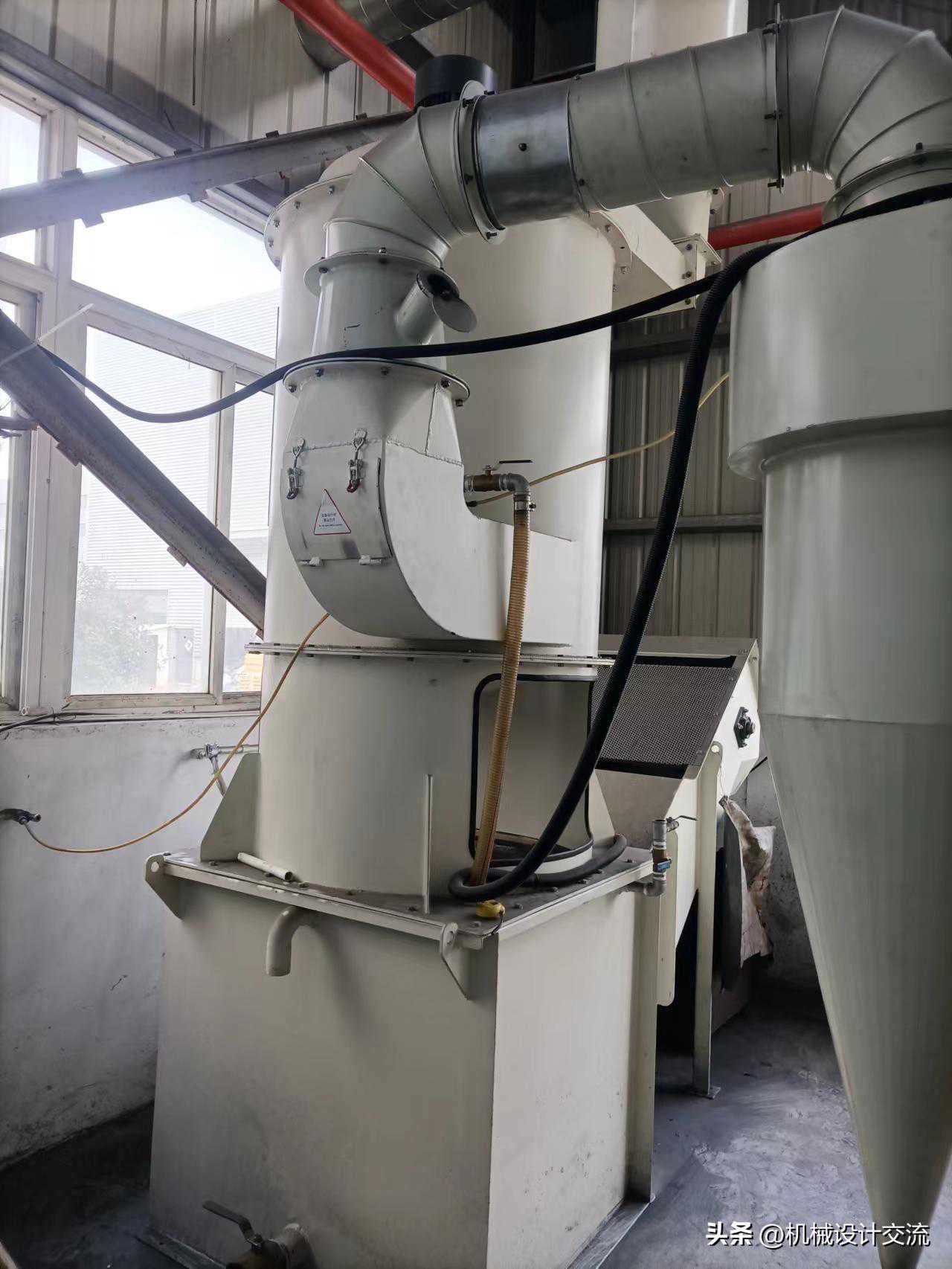

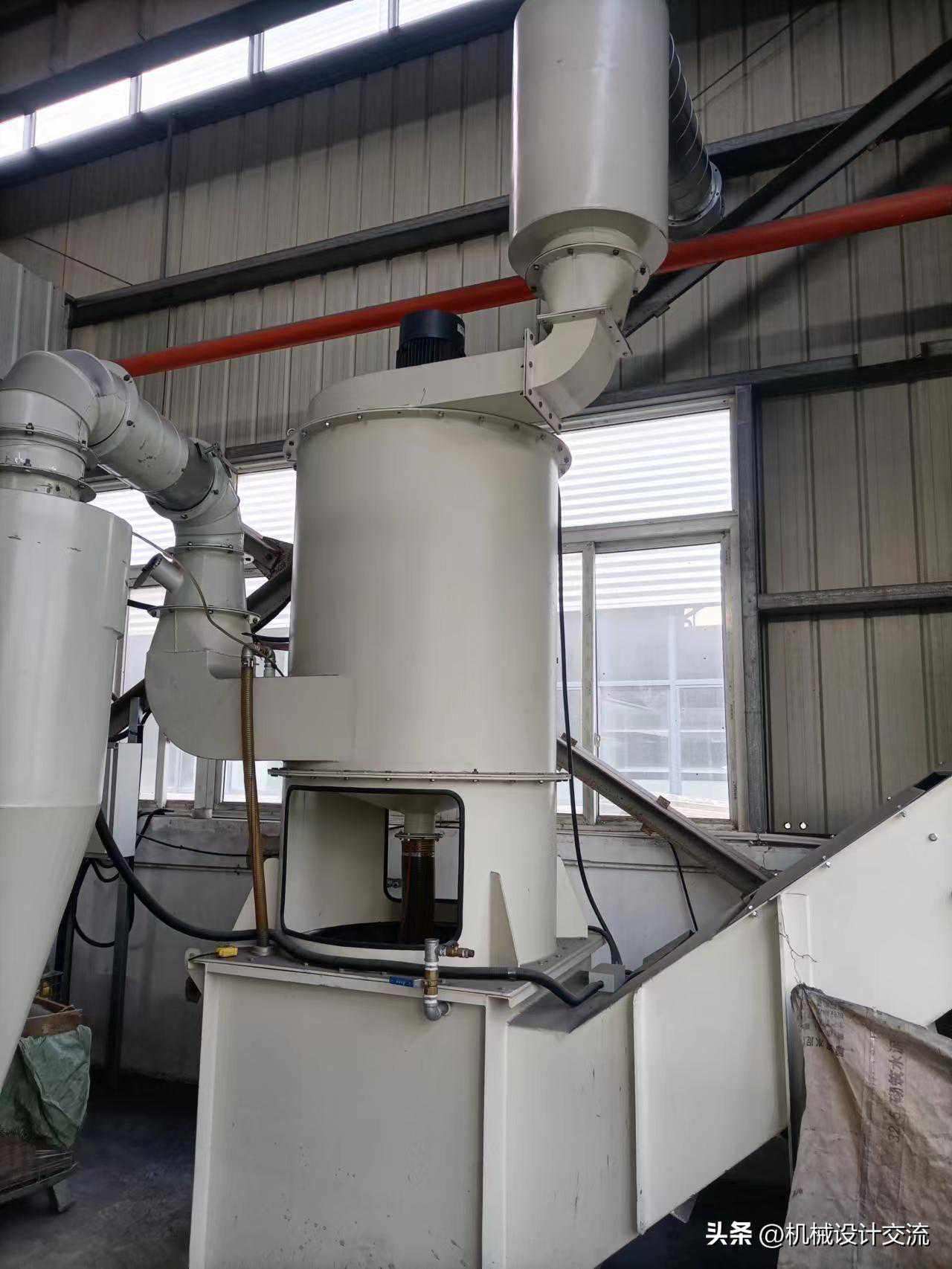

先看看我设计的这台设备是如何实现以上除尘工艺的。

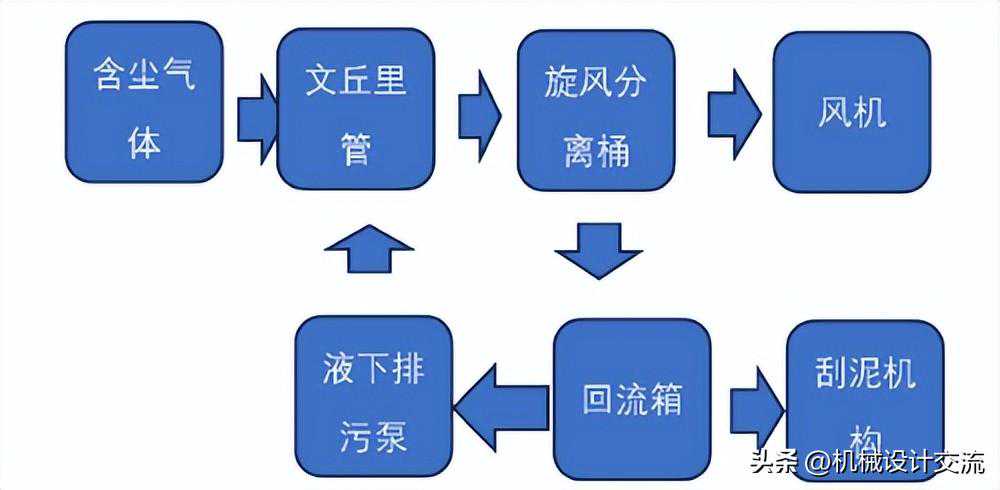

用流程图概括除尘过程如下：
用文字将除尘过程详述如下：
含尘气体进入文丘里管，与喉部的喷淋头喷出的水发生迎面对撞，能量降低，使水滴与灰尘混合，产生泥状颗粒，在风机的引力推动下，这些泥状颗粒和气体一起继续向扩展管部扩散，同时能量逐渐增加，切向进入旋风筒，粗大的颗粒一部分粘附在筒壁上，一部分在惯性力的作用下，沿螺旋方向旋转飞行，在筒中心处再次发生粗大颗粒沉降，（动能减弱，势能增加），为了增加分离效果，在筒内设置阻挡板，强迫降低这些泥颗粒的动能，迫使沉降。剩余废气被风机吸走，从而实现除尘。
这里面有三个技术重点:
采取适当工艺措施，实现水和含尘气体的充分混合，混合的越充分，后面分离的效果就越好。怎样实现呢，在文丘里管的喉部增加喷淋头数目并布置在不同方向，以形成无死角的密集水网，并且成对对向布置，使喷淋头对撞处更加细密的水雾，从而增加水滴和灰尘混合的最大几率和面积，这样会显著提高”水除尘”的效果。
分离桶内增加阻挡板，强迫含水灰尘降低动能，沉降，减少被风机吸走的几率，进一步提高“水除尘”效果。
在风机口增加回流箱或消音器，增强残余灰尘的收集。
本文没有对文丘里管的特点和作用进行详细描述，读者可查取有关资料自己研读。我在这里主要讲述了文丘里管在水除尘的应用过程。相信仔细读过的朋友可以从中看出奥妙之处，充分应用它的工作原理可实现完全达到环评的除尘效果，为客户创造满意的经济效益。
