大家在使用触摸屏时，尤其是在关于水（water）现场工程项目中，必然要设计水流控制，那么水流控制该如何控制呢？接下来带大家来实现。

一、控制要求

1.启动进水泵进水到储水罐（流动块显示当前水流流动状态）

2.当储水罐中的水到达至百分之一百时，储水罐水开始排水经排水阀控制输出（百分比填充显示当前水位）

3.当储水罐中的水输出至剩余百分之八十时关闭排水阀，并启动进水泵进水（百分比填充显示当前水位）

4.同时进水时三个小车显示当前水量并往前随之移动，排水时三个小车显示当前水量并往后随之移动，反复循环。

5.当手动启动进水泵时，执行上述1-4步骤，并自动循环启停进水泵，如需停止循环可以手动关断进水泵，从而全部停止。

二、设计程序

第一步：（自加一程序—相当于水流流入）


第二步：（当VW10大于等于100时置位同时复位）


第三步：（当VW10小于80时复位—置位—复位）


第四步：（当VW10大小等于100时置位）


第五步：（自减一相当于水流流出）


三、设计触摸屏画面

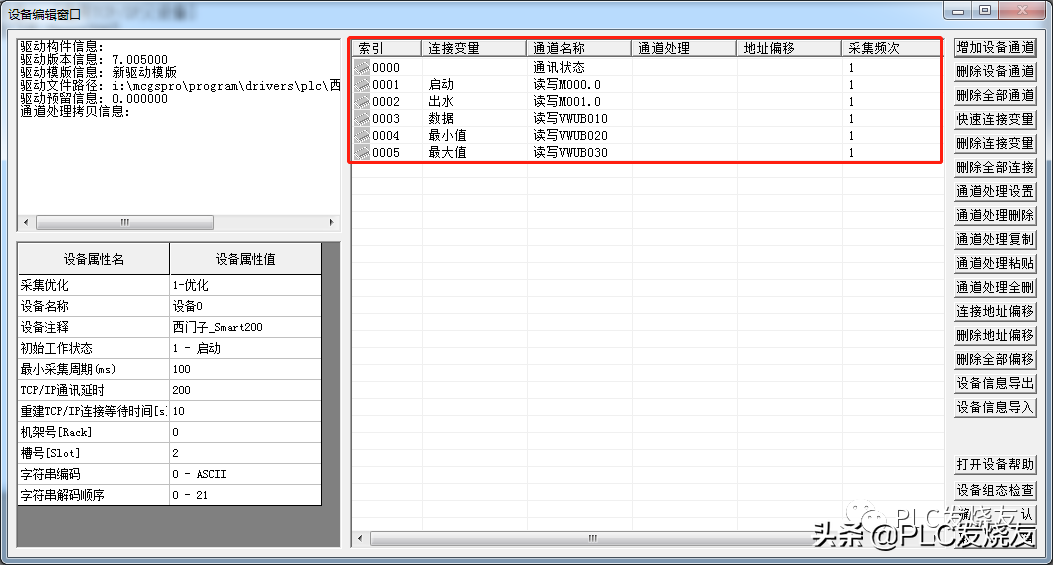

第一步：（根据PLC地址来填写触摸屏变量地址）

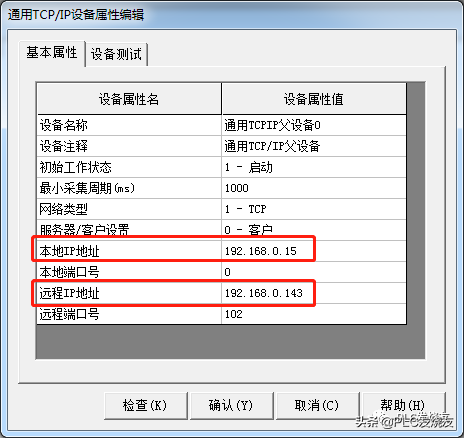

第二步：（设置触摸屏和PLCIP地址）

本地IP地址是指电脑或者触摸屏的IP地址

远程IP地址是指PLC的IP地址

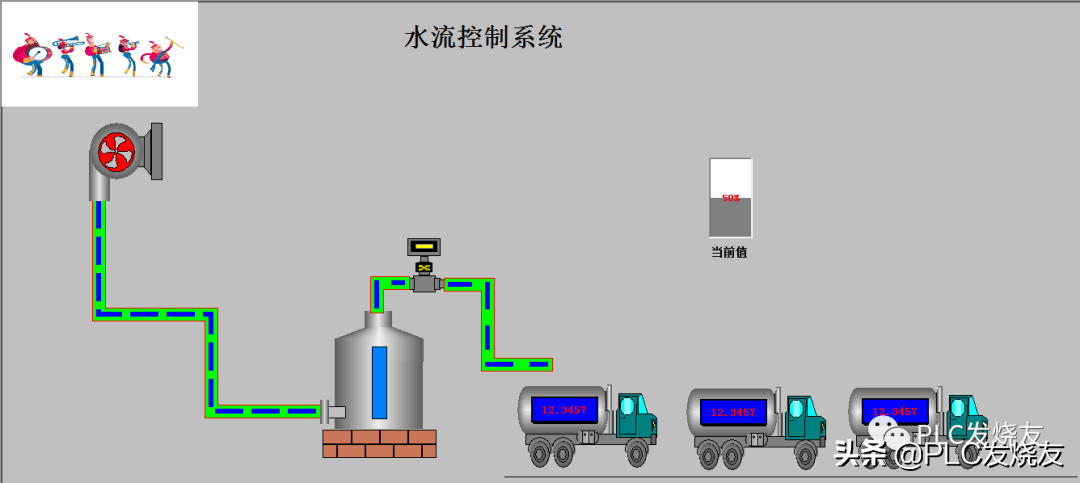

第三步：（在用户窗口设计组态画面）


四、运行演示

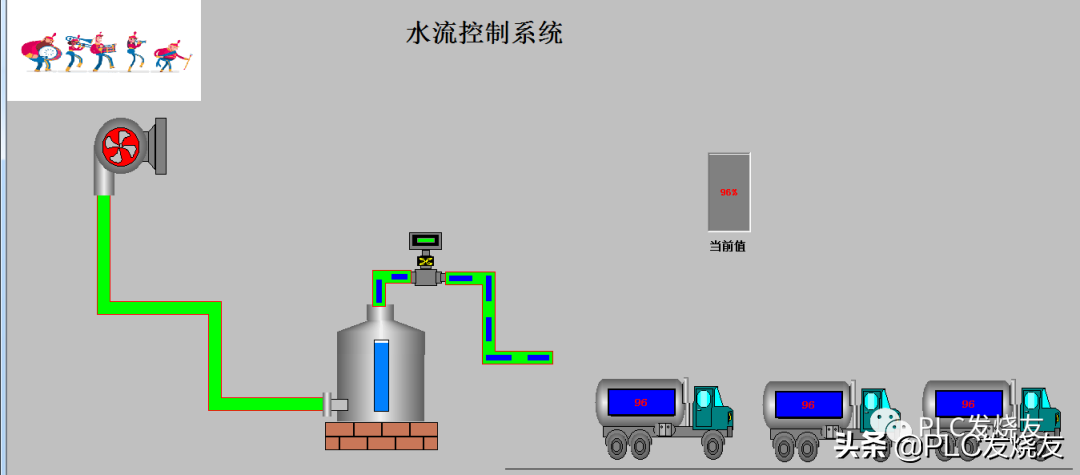

第一步：（启动水流流入）

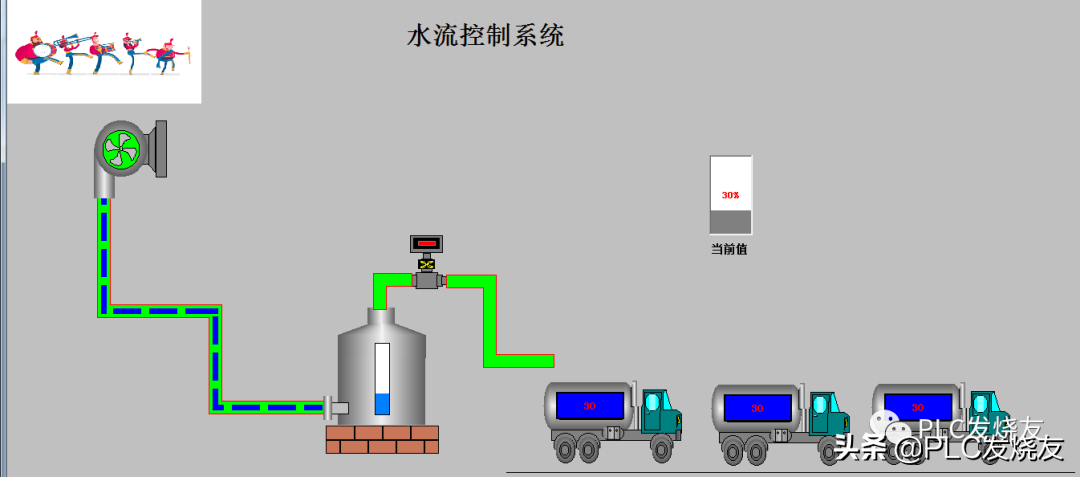

第二步：（关闭水流输入并开启水流流出）
