1.1波分复用技术的简述
波分复用(WDM)是将两种或多种不同波长的光载波信号(携带各种信息)在发送端经复用器(亦称合波器，Multiplexer)汇合在一起，并耦合到光线路的同一根光纤中进行传输的技术；在接收端，经解复用器(亦称分波器或称去复用器，Demultiplexer)将各种波长的光载波分离，然后由光接收机作进一步处理以恢复原信号。
1.2波分复用的系统结构

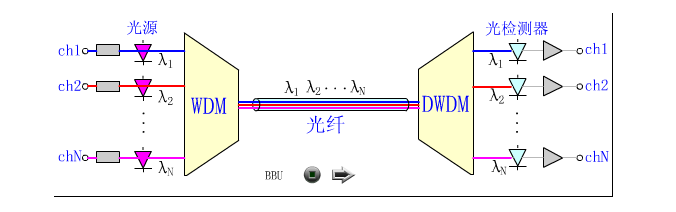

1.2.1波分复用光纤通信系统:N个光发射机分别发射N个不同波长，经过光波分复用器WDM合到一起，耦合进单根光纤中传输。到接收端，经过具有光波长选择功能的解复用器DWDM，将不同波长的光信号分开，送到N个光接收机接收。
1.2.2双向WDM系统:图中WDM/DWDM是具有波长选路功能的复用/解复用器。光发射机T1发射的光信号，经WDM/DWDM送入传输光纤，在接收端，再经另一个MD的波长选择后送到接收机R1接收。T2和R2是另一方向传输的发射和接收端机。
1.3波分复用系统的优点及特点
1）充分挖掘光纤的巨大带宽资源。利用光纤的低损耗波段,增加光纤的传输容量,使一根光纤传送信息的物理限度增加一倍至数倍。目前我们只是利用了光纤低损耗谱(1310nm-1550nm)极少一部分,波分复用可以充分利用单模光纤的巨大带宽约25THz,传输带宽充足。
3）降低线路成本。采用WDM技术可以使N个波长复用起来在单根光纤中传输，也可实现单根光纤双向传输，在长途大容量传输时可以节约大量光纤，另外对已经建成的光纤通信系统扩容方便，只要使系统的功率余量较大，就可以进一步扩容而不必对原系统作大的改动。
目前,由于多路载波的光波分复用对光发射机、光接收机等设备要求较高,技术实施有一定难度,同时多纤芯光缆的应用对于传统广播电视传输业务未出现特别紧缺的局面,因而WDM的实际应用还不多。但是,随着有线电视综合业务的开展,对网络带宽需求的日益增长,各类选择性服务的实施、网络升级改造经济费用的考虑等等,WDM的特点和优势在CATV传输系统中逐渐显现出来,表现出广阔的应用前景,甚至将影响CATV网络的发展格局。
