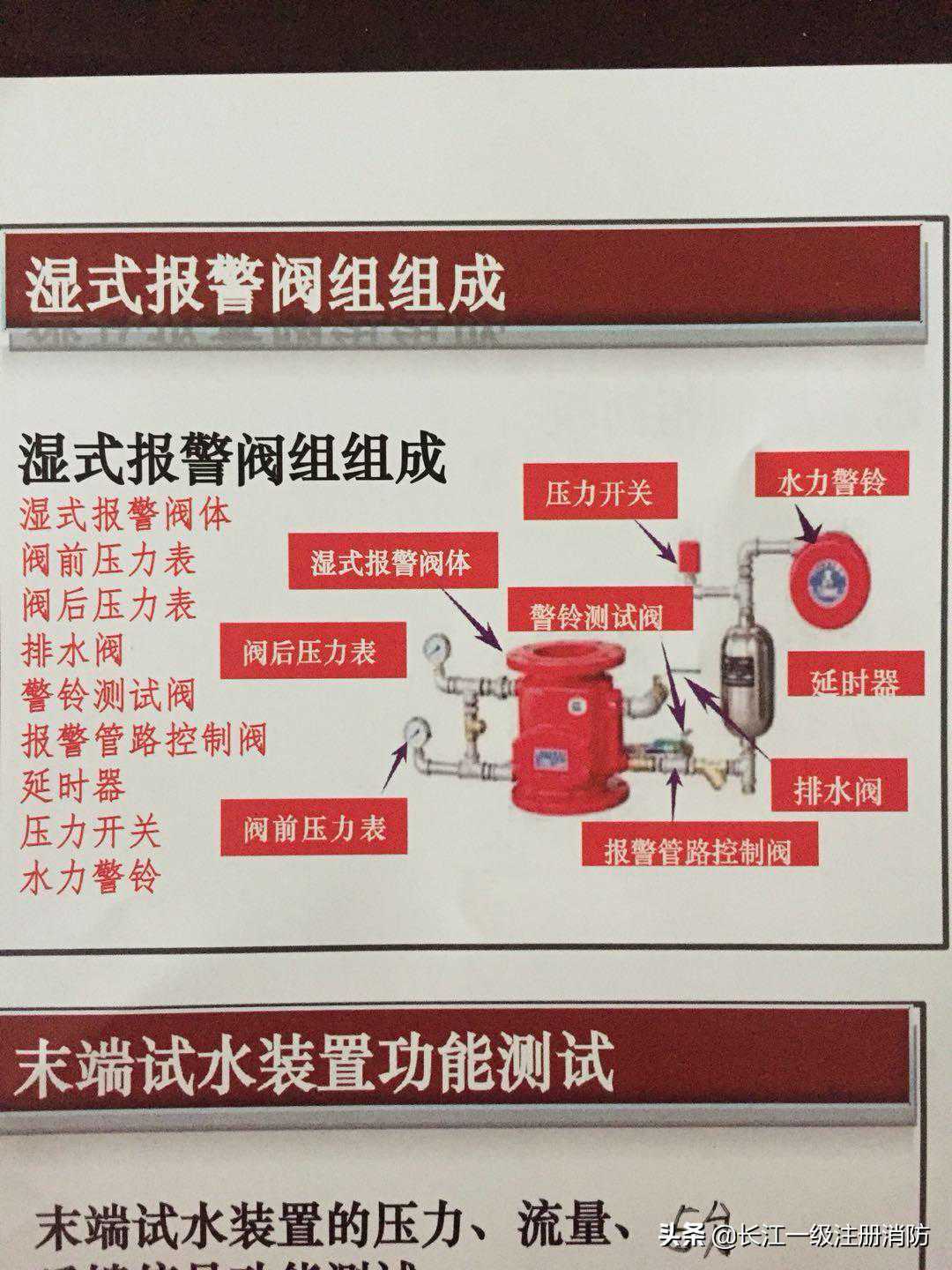

一、报警阀及组件的检查

1．报警阀组外观检查

（1）报警阀的商标、型号、规格等标志齐全，阀体上有水流指示方向的永久性标识。

（2）报警阀的型号、规格符合经消防设计审核合格或者备案的消防设计文件要求。

（3）报警阀组及其附件配备齐全，表面无裂纹，无加工缺陷和机械损伤。

2．报警阀结构检查

（1）阀体上应设有放水口，放水口的公称直径不小于20mm。

（2）阀体的阀瓣组件的供水侧，应设有在不开启阀门的情况下测试报警装置的测试管路。

3．报警阀组操作性能检验

（1）报警阀阀瓣以及操作机构应动作灵活，无卡涩现象。

（2）水力警铃的铃锤应转动灵活，无阻滞现象。

（3）水力警铃传动轴密封性能应良好，无渗漏水现象。

（4）进口压力为0.14MPa、排水流量不大于15.0L/min时，不报警；流量为15.0~60.0L/min时，可报可不报；流量大于60.0L/min时，必须报警。（压力不小于0.05MPa）

4．报警阀渗漏试验

测试报警阀密封性，试验压力为额定工作压力的2倍的静水压力，保压时间不小于5min后，阀瓣处应无渗漏。

5.水流指示器

1）检查水流指示器灵敏度，试验压力为0.14～1.2MPa，流量不大于15.0L／min时，水流指示器不报警；流量在15.0～37.5L／min任一数值时，可报警可不报警；到达37.5L／min，一定报警。

2）具有延迟功能的水流指示器，检查桨片动作后报警延迟时间，在2～90s范围内，且应可调节。

6.末端试水装置

测试末端试水装置密封性能，试验压力为额定工作压力的1.1倍，保压时间为5min，末端试水装置试水阀关闭，测试结束时末端试水装置各组件无渗漏。

7．闭式喷头密封性能试验

（1）试验压力为3.0MPa，保压时间不少于3min。

（2）每批随机抽取1％，且不少于5只作为试验喷头。当1只不合格时，再抽取2％，且不少于10只的进行重复试验。

（3）试验以喷头无渗漏、无损伤判定为合格。累计两只以及两只以上喷头试验不合格的，不得使用该批喷头。

8．喷头质量偏差检查

（1）随机抽取3个喷头(带有运输护帽的摘下护帽)进行质量偏差检查。

（2）使用天平测量每只喷头的质量。

（3）计算喷头质量与合格检验报告描述的质量偏差，偏差不得超过5％。

9系统组件安装调试与检测验收

1、喷头

系统试压、冲洗合格后，进行喷头安装；安装前，查阅消防设计文件，确定不同使用场所的喷头型号、规格。

（1）采用专用工具安装喷头，严禁利用喷头的框架施拧；喷头的框架、溅水盘产生变形、释放原件损伤的，采用规格、型号相同的喷头进行更换。

（2）喷头安装时，不得对喷头进行拆装、改动，严禁在喷头上附加任何装饰性涂层。

（3）不同类型的喷头按要求安装。

（4）当喷头的公称直径小于10mm时，在系统配水干管、配水管上安装过滤器。

（6）梁、通风管道、排管、桥架宽度大于1.2m时，在其腹面以下部位增设喷头。当增设的喷头上方有孔洞、缝隙时，可在喷头的上方设置挡水板。采用早期抑制快速响应喷头和特殊应用喷头的场所，当障碍物宽度大于0.6m时，其下方应增设喷头。

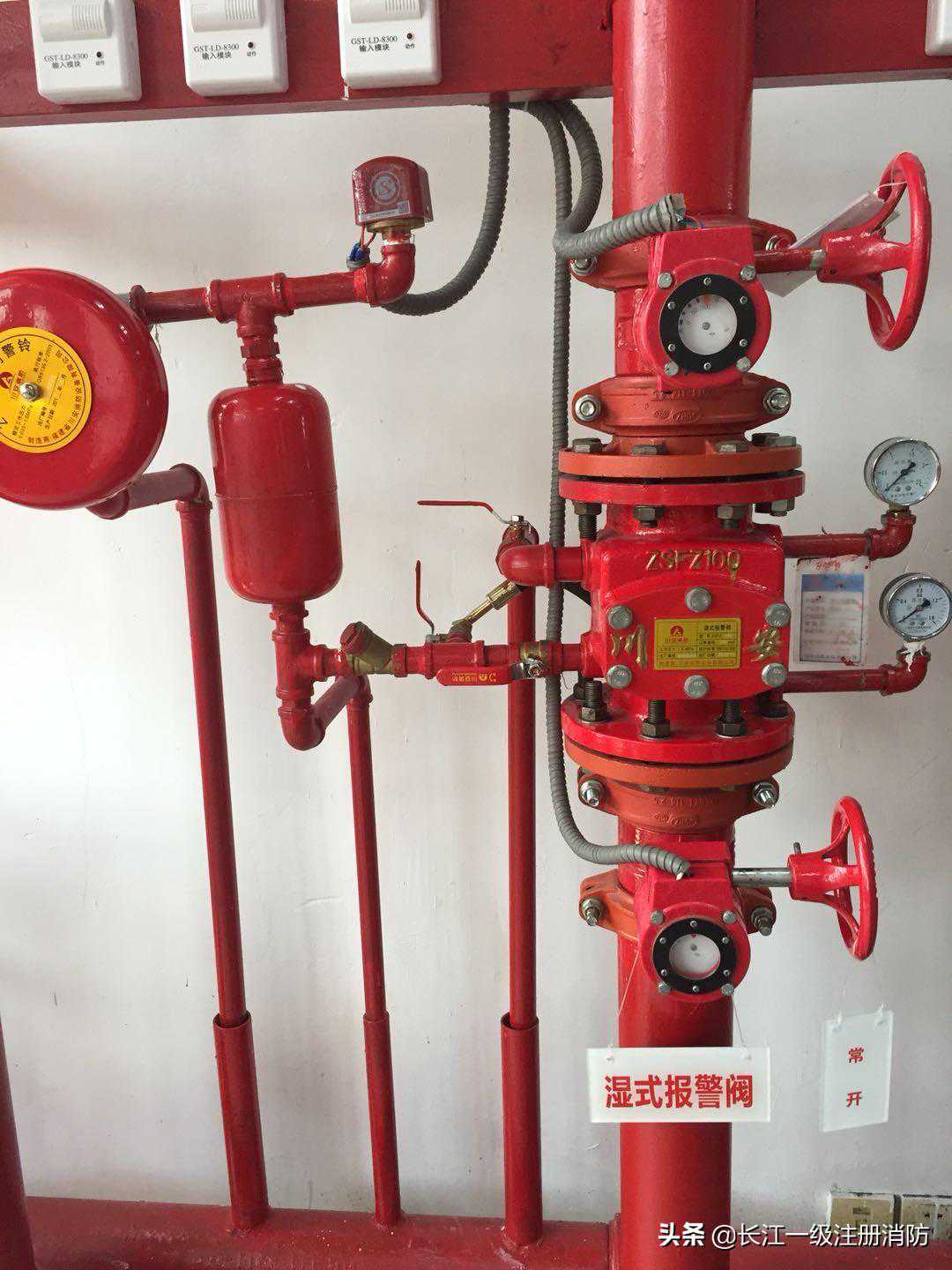

2、报警阀组

报警阀组安装在供水管网试压、冲洗合格后组织实施。

（一）报警阀组安装与技术检测共性要求

1．报警阀组安装要求

（2）报警阀组垂直安装在配水干管上，水源控制阀、报警阀组水流标识与系统水流方向一致。报警阀组的安装顺序为先安装水源控制阀、报警阀，再进行报警阀辅助管道的连接。

（4）报警阀阀体底边距室内地面高度为1.2m，侧边与墙的距离不小于0.5m，正面与墙的距离不小于1.2m，报警阀组凸出部位之间的距离不小于0.5m。

（5）报警阀组安装在室内时，室内地面增设排水设施。

2．附件安装要求

（4）水力警铃安装在公共通道或者值班室附近的外墙上，并安装检修、测试用的阀门。

（5）水力警铃和报警阀的连接，采用热镀锌钢管，当镀锌钢管的公称直径为20mm时，其长度不宜大于20m。

（二）系统调试要求及功能性检测

1．报警阀组

2．联动调试及检测

（三）报警阀组验收检查

经测试，水力警铃喷嘴处压力符合消防设计文件要求，且不小于0.05MPa；距水力警铃3m远处警铃声声强符合设计文件要求，且不小于70dB。

二、系统周期性检查维护

（一）月检查项目

（1）电动、内燃机驱动的消防水泵启动运行测试。

（2）喷头完好状况、备用量及异物清除等检查。

（3）系统所有阀门状态及其铅封、锁链完好状况检查。

（4）消防气压给水设备的气压、水位测试；消防水池、消防水箱的水位及消防用水不被挪用的技术措施检查。

（5）水泵接合器完好性检查。

（6）过滤器排渣、完好状况检查。

（7）报警阀启动性能测试。

（8）电磁阀启动测试。

（9）利用末端试水装置对水流指示器进行试验。

（二）季度检查项目

（1）报警阀组的试水阀（末端、楼层、阀组旁的放水试验阀）放水测试系统启动、报警功能以及出水情况是否正常。

（2）室外阀门井中的控制阀门开启状况及其使用性能测试。

（三）年度检查项目

（1）水源供水能力测试。（电源每日）

（2）水泵接合器通水加压测试。

（3）储水设备结构材料检查。

（4）水泵流量性能测试。

（5）系统联动测试。

三、系统年度检测

1．闭式喷头：玻璃泡色标高于保护区域环境最高温度30℃。

2．湿式报警阀组：开启末端试水装置5min内，消防水泵应自动启动。

3．干式报警阀组：开启末端试水装置1min后，其出水压力不得低于0.05MPa。

四、系统常见故障分析

（一）湿式报警阀组常见故障分析、处理

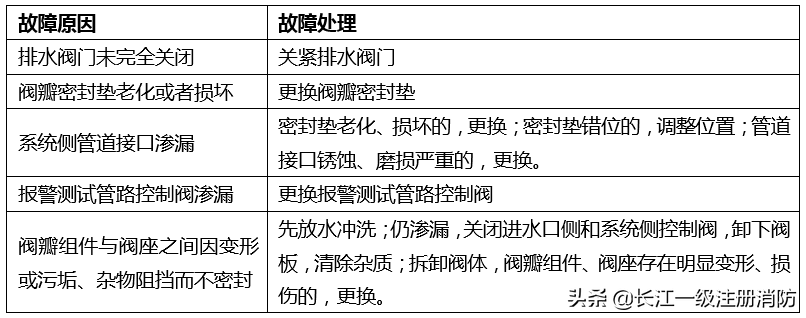

1．报警阀组漏水

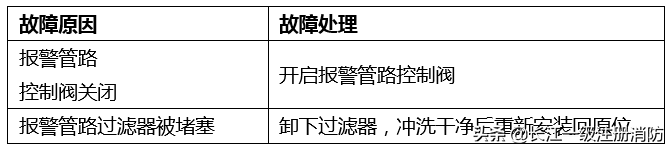

2．报警阀启动后报警管路不排水

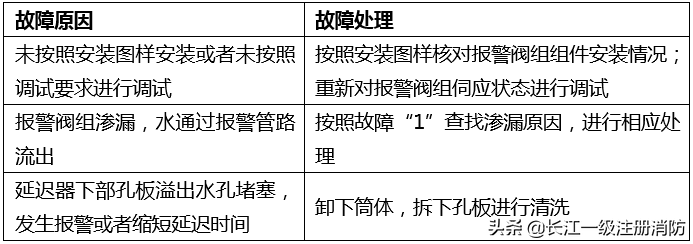

3．报警阀报警管路误报警

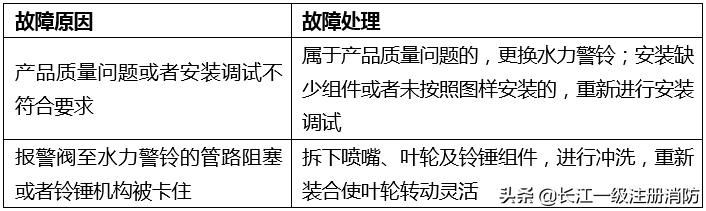

4．水力警铃工作不正常（不响、响度不够、不能持续报警）

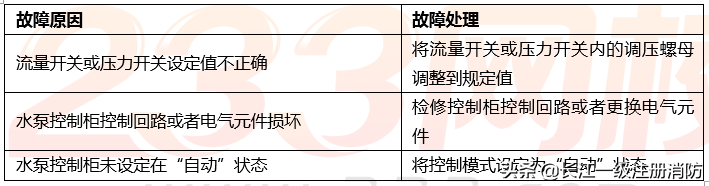

5．开启测试阀，消防水泵不能正常自动启动
