电力变压器高低压绕组介损试验

1、高压侧对低压侧及地介损试验

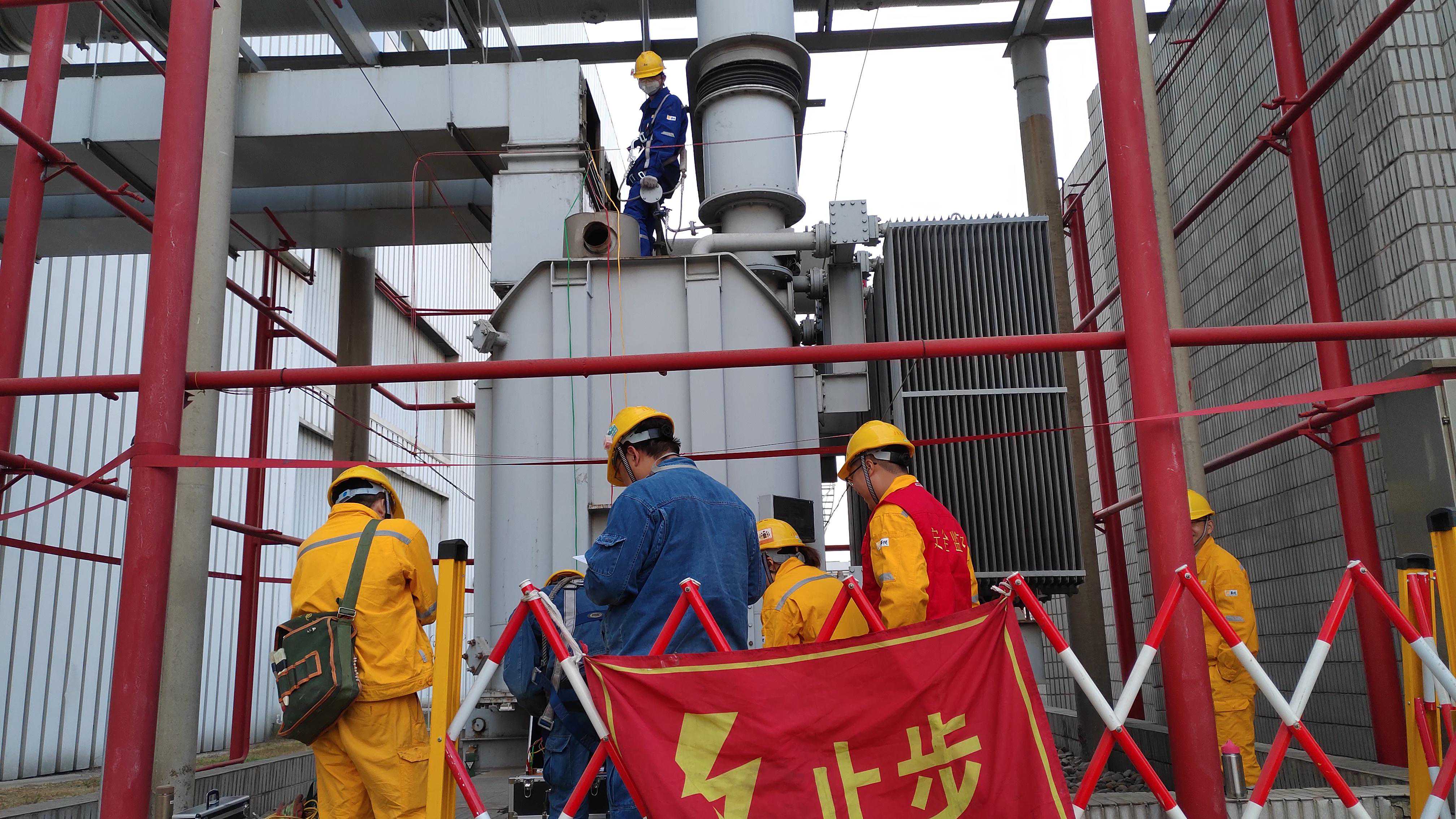

370000KVA电力变压器

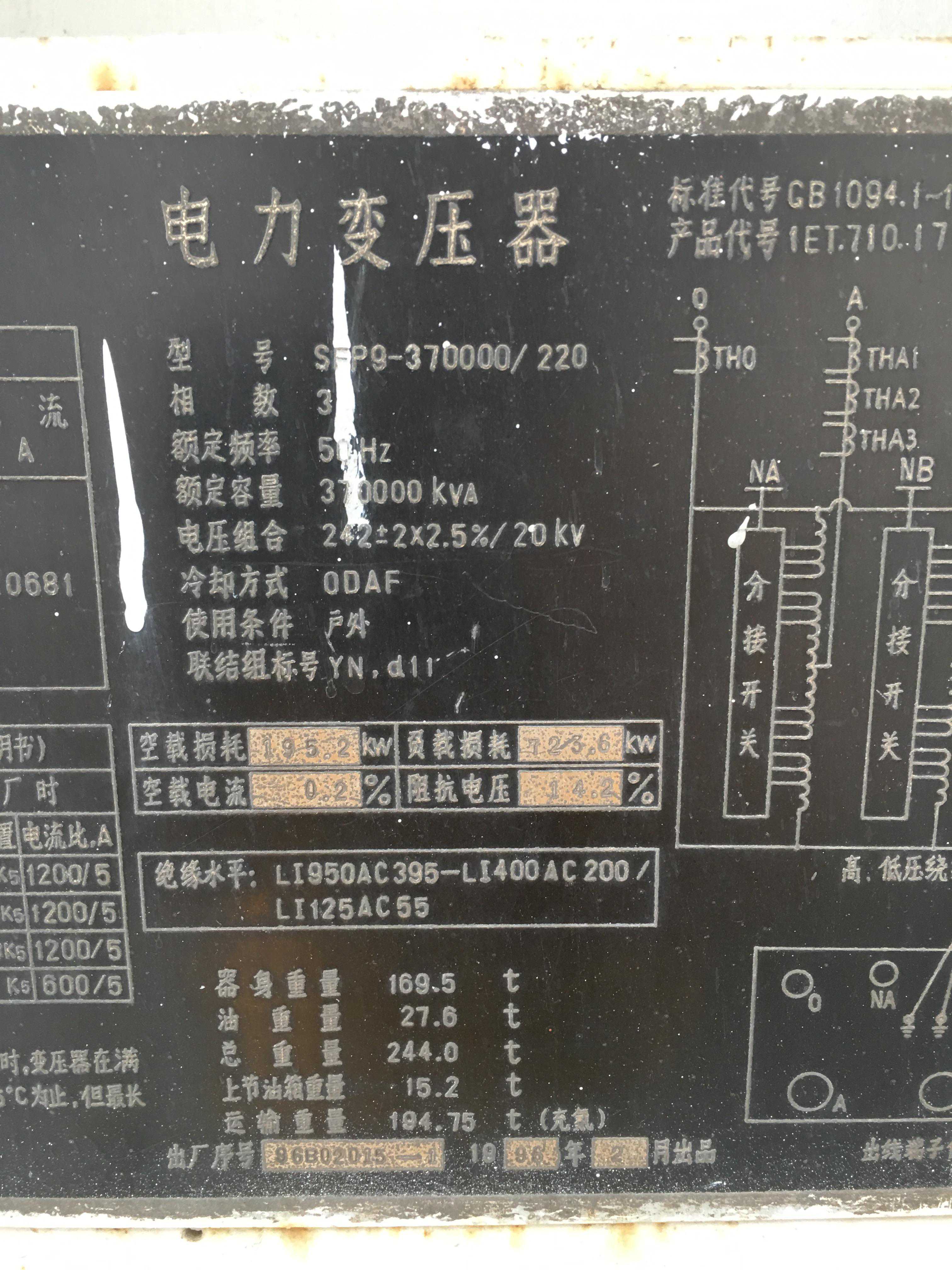

变压器铭牌

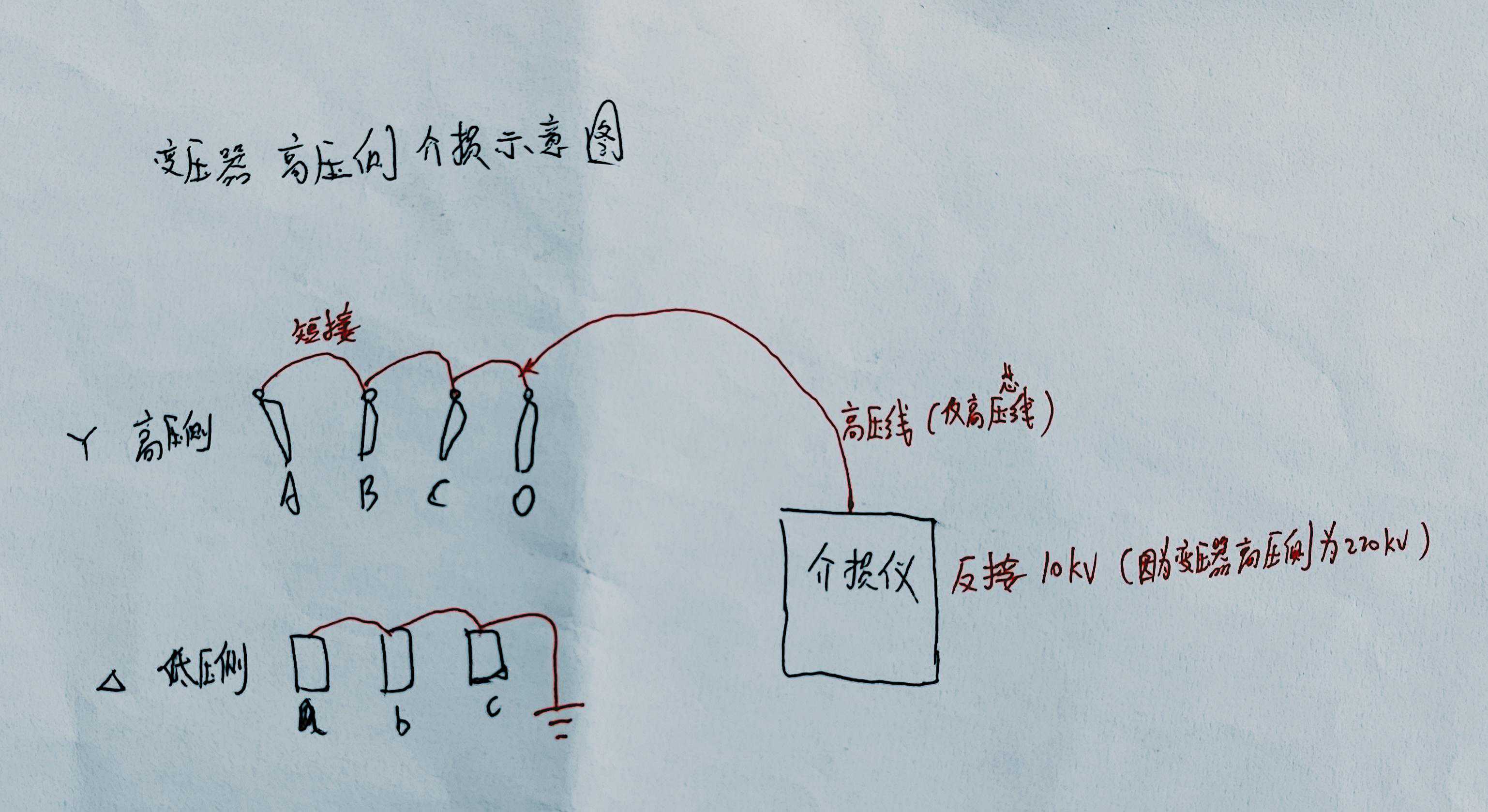

本电力变压器接线方式为：YN,d11即高压侧为星形接线且中性点N引出，低压侧为三角形接线，所以做介损试验时，要把高压侧ABCO四个套管短接起来上10KV高压，同时也要把低压侧三相短接并接地（如下图）

接线示意图

高压侧试验数据

2、低压侧对高压侧及地介损试验

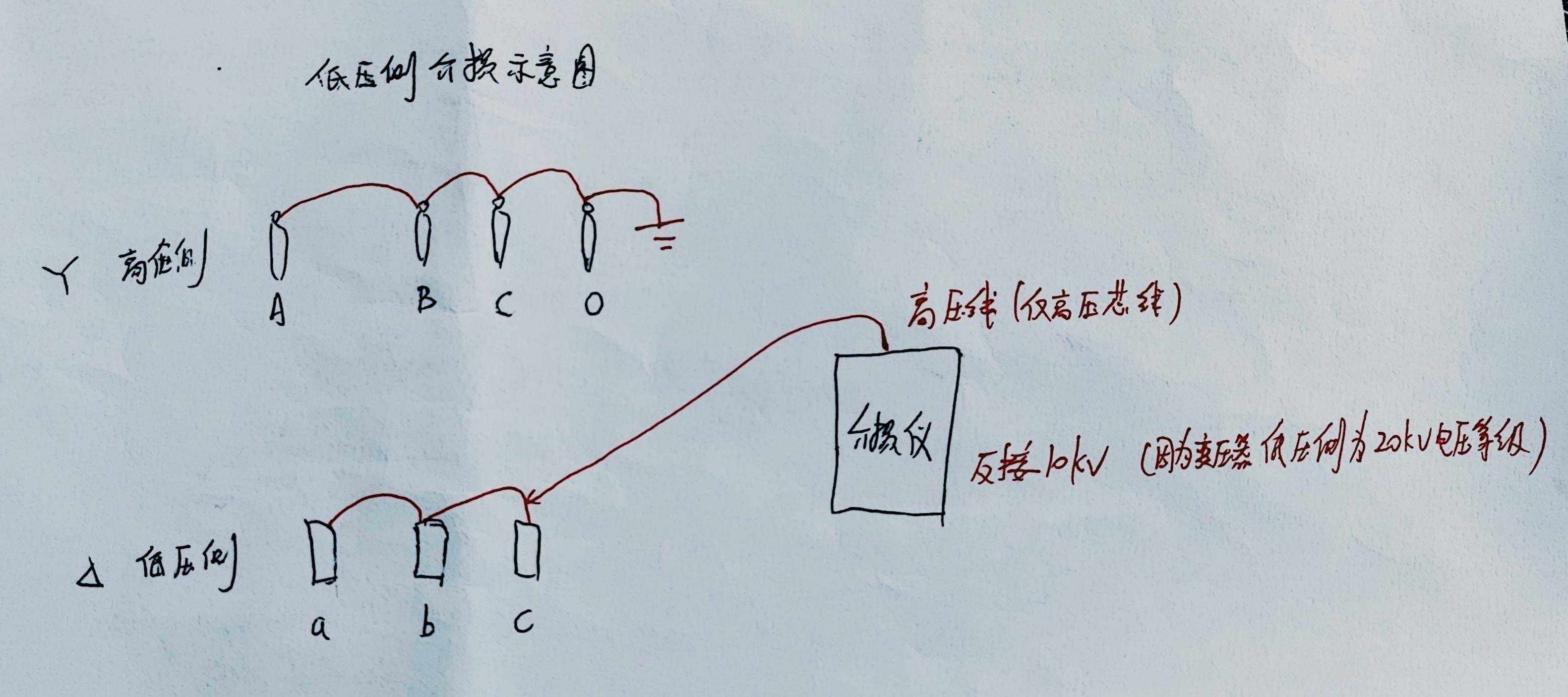

本电力变压器接线方式为：YN,d11即低压侧为三角形接线，所以做介损试验时，要把低压侧abc三相短接起来上10KV高压，同时也要把高压侧ABCO四个套管短接起来并接地（如下图）

接线示意图

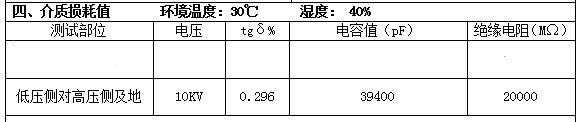

低压侧试验数据

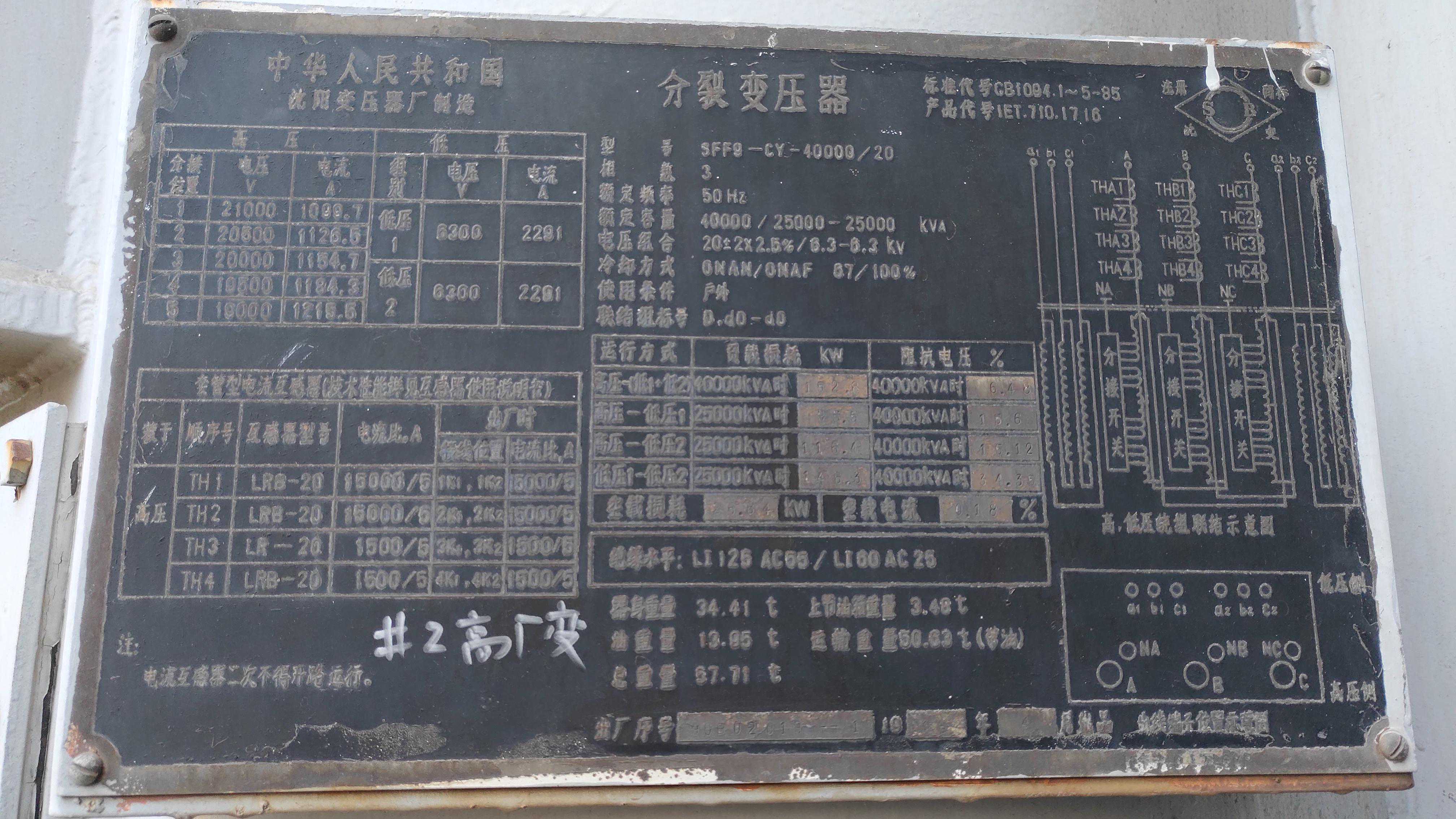

高厂变分裂变压器

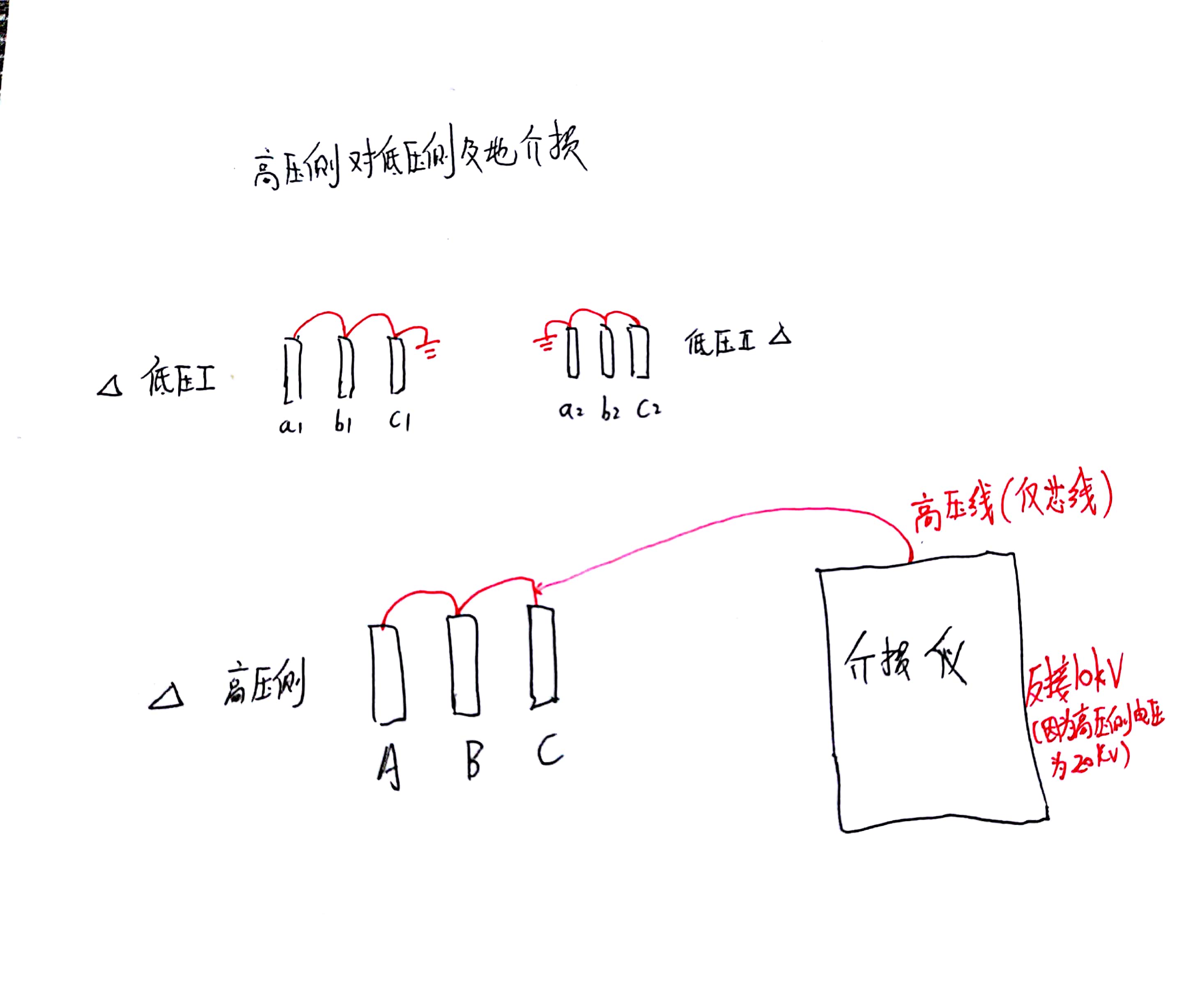

本变压器高低压侧均为三角形接法，但介损试验原理相同。

高压侧介损

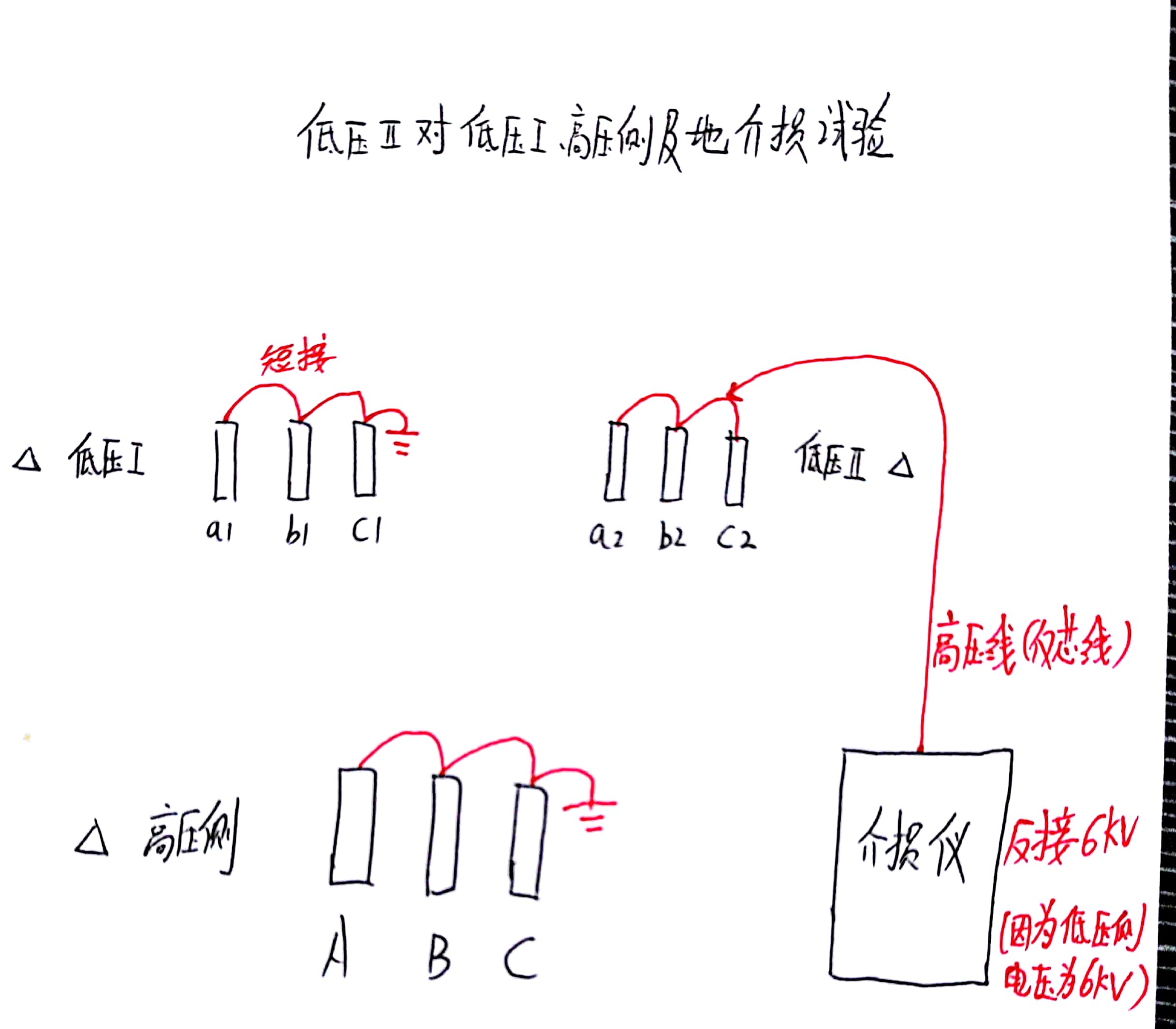

低压侧介损，做低压1时方法相同

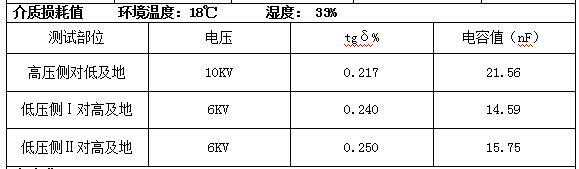

试验数据

根据规程规定：

1、试品额定电压大于等于10KV的，试验电压就为10KV；

2、试品额定电压小于10KV的，试验电压就为其额定电压Um；

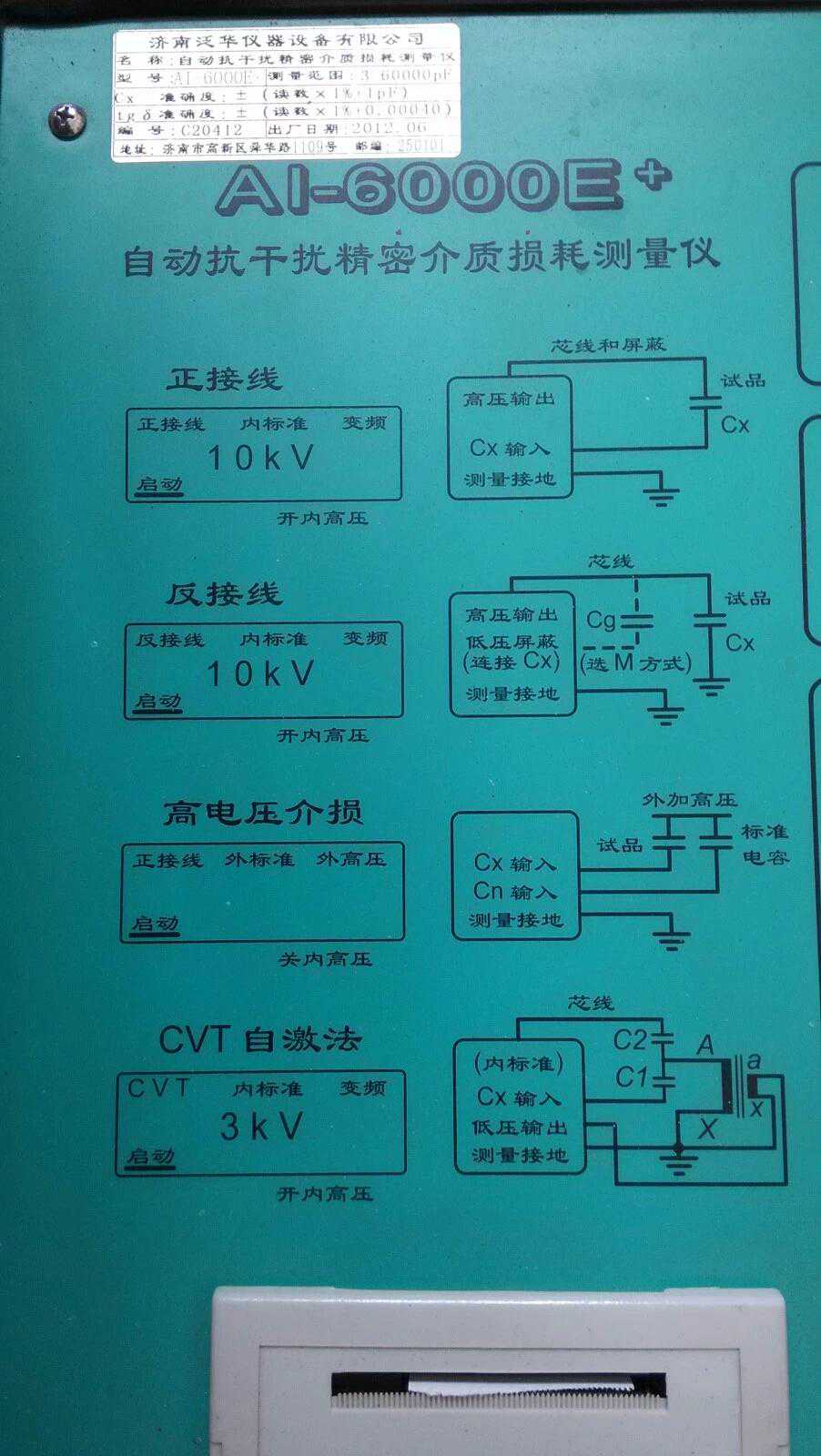

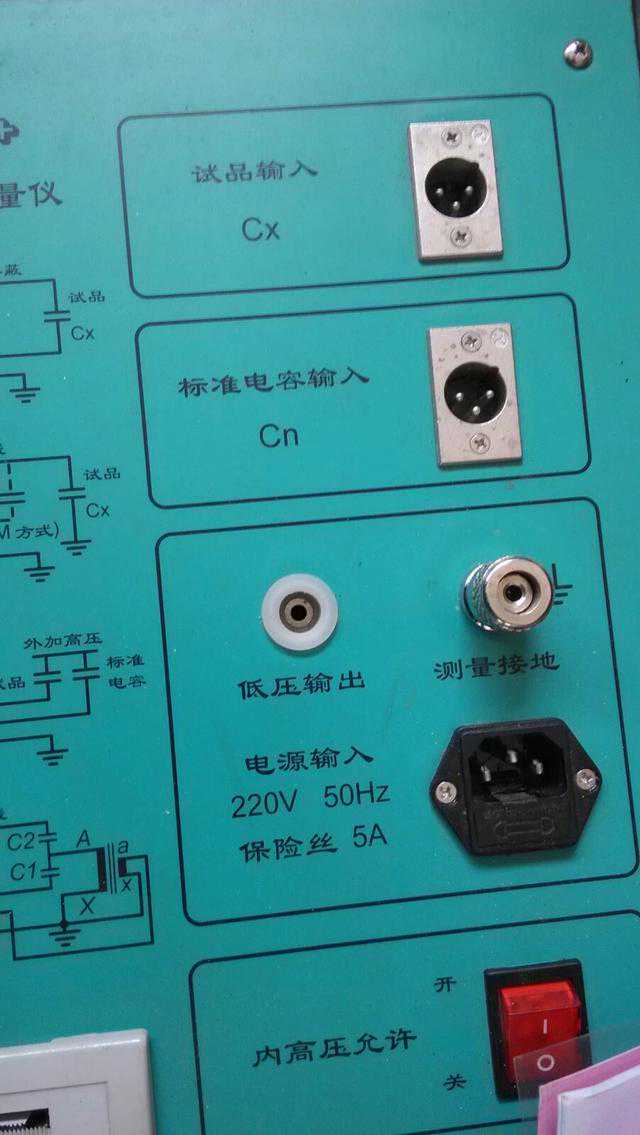

关于正接反接，首先要弄清楚什么叫正接法和反接法，还有它们的意义和线路是什么？

正接线是电容的一个极板接高压，另一个极板由信号线Cx引出进桥。这时电桥处于低电位；（正接线简言之就是，被试品接地点可以打开的，就用正接，打开的地方接信号线Cx进桥）

反接线是电容的一个极板接高压同时进桥，另一个极板接地，这时电桥处于高电位，这种情况下电压不能加高，不超过10kV，被试品额定电压不到10KV的升至其额定电压即可（反接线简言之就是，被试品接地点打不开，就用反接，打不开的那一极本身就是接地的）

以上说的不一定完全妥当严谨，仅供参考。欢迎留言讨论
