盘式过滤器概述
盘式过滤器又叫碟片过滤器，其过滤芯是由一组两面带沟槽的盘片组成，沟槽棱边形成的交叉点可以把水中固体物截留，由于同时具有了表面拦截和深度凝聚的作用。同时由于盘式过滤器具有反洗，全自动连续运行，自耗水低，占地面积小，过滤系统的反洗过程轮流交替进行，工作、反洗状态之间自动切换，可连续出水，系统压损小。

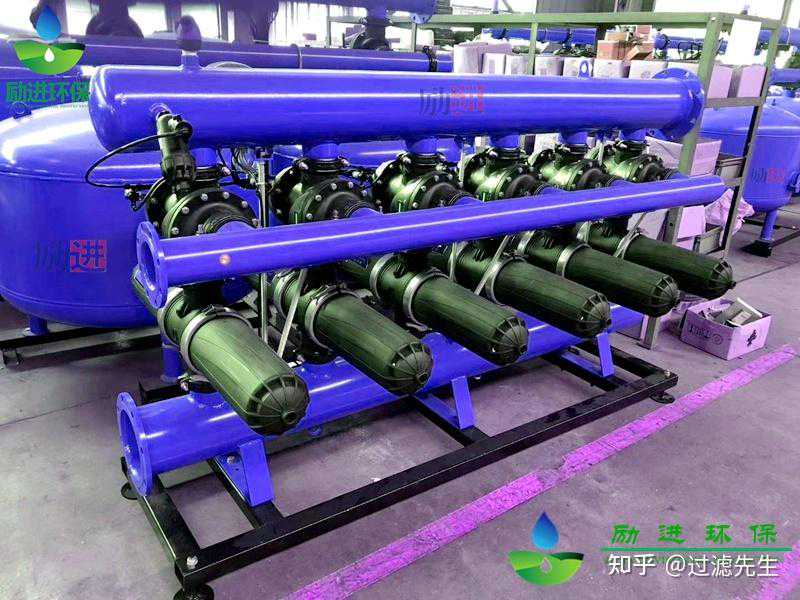

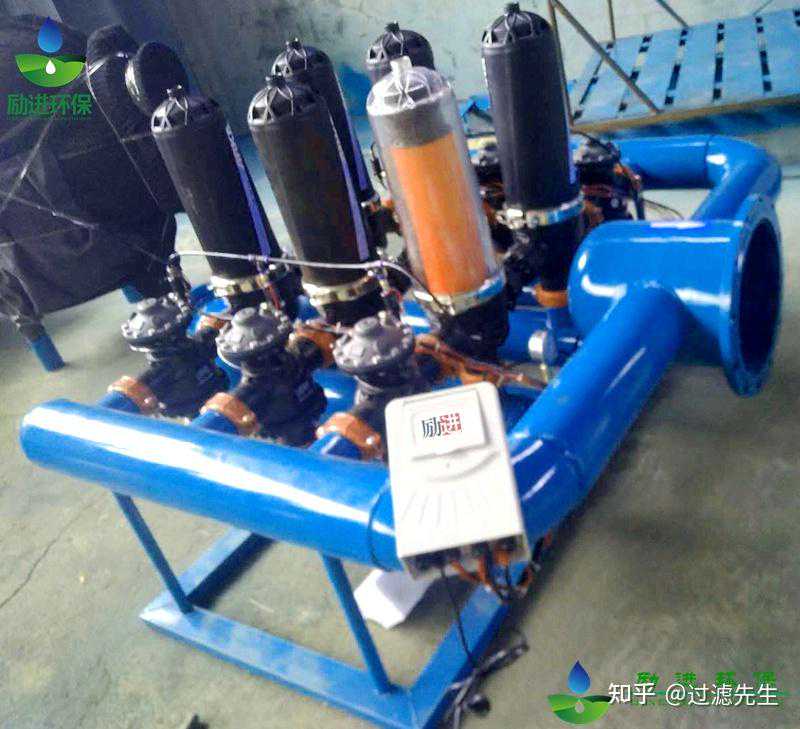

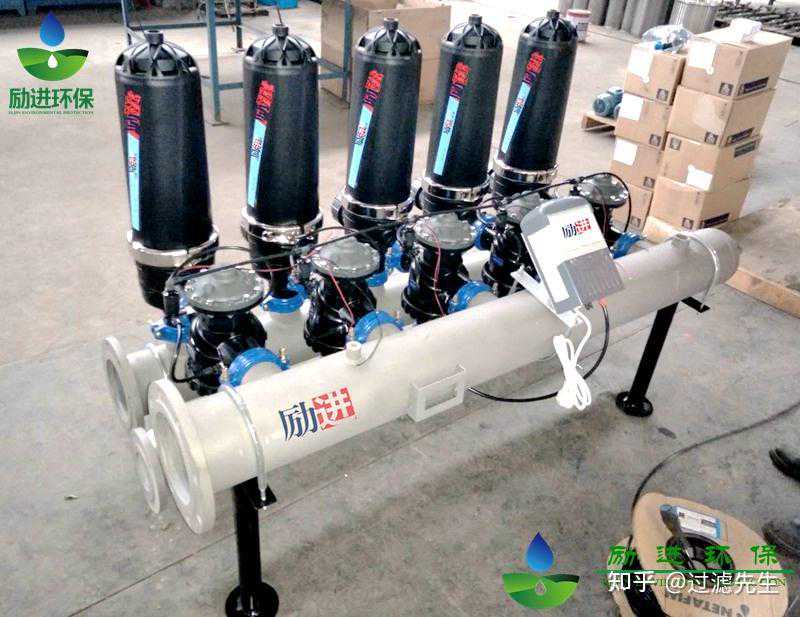

·为了到叠片过滤器的自动反清洗的任务，大流量的叠片过滤站均使用多单元组合而成。

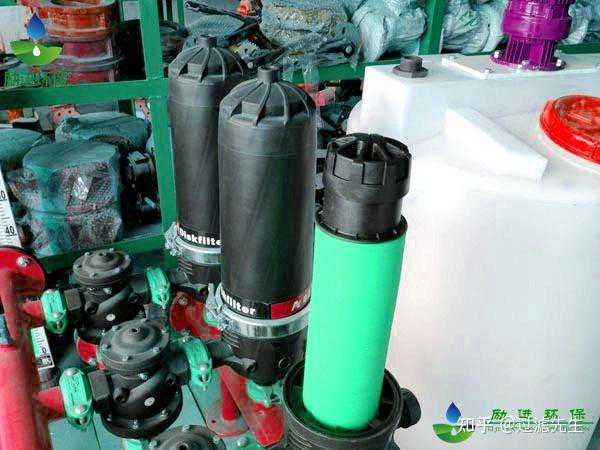

•过滤器单体由高耐压的聚酰胺结合增强玻璃纤维材料注塑成壳体，使用开启方便的不锈钢卡箍锁定。
•滤芯架的伸缩式柱形结构，经一次注塑成形。液压动作机构均位于密封性JI好的柱体结构内，可防堵塞失效，延长使用寿命。
•聚丙烯材质的高强度叠片在滤芯体的压紧下，形成牢固的柱形体过滤体系，从而为多种精度的过滤要求提供过滤。
•过滤站的进出水管有喷塑碳钢管、不锈钢管和纯塑聚乙烯管供用户选择。
盘式过滤器工作原理

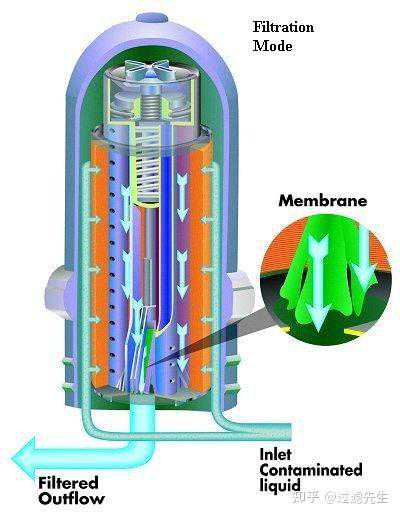

盘式过滤器在过滤状态下，浊水从滤芯外面通过叠片，过滤叠片在弹簧力和液力的作用下被紧紧地压在一起，杂质颗粒截留在叠片交叉点，经过过滤的净水从过滤器中流出。
当到达一D的压差时或时间，系统自动进入反洗状态，控制器控制阀门改变水流方向，反冲水压使弹簧收紧使叠片被松开，位于滤芯支柱上的喷嘴沿切线喷射，使叠片旋转，将截留在叠片上的杂质冲洗甩出。
盘式过滤器应用范围
电厂、污水处理厂、冶金、钢铁、农业、市政、空调等行业水过滤
盘式过滤器设计选型参考
原水水质分类
优良水质：城市自来水，从稳定的含水层抽取的井水；
一般水质：循环冷却水，经沉淀处理过的地面水，经过沉积生物处理过的排水；
较差水质：从水质很差的含水层抽取的地下水，经过沉淀，但未经或经很少的生物处理的排水，
有微生物大量繁殖的地面水；
很差水质：从很脏的井中抽取的井水，受洪水影响且未经沉淀的地面水，未经沉淀及生
物处理的排水。
不同的来水水质对过滤器的运行周期影响很大，通常选择系统时应系统反洗间隔不小于1小时。
过滤精度选择：
选择过滤器过滤精度即盘片，对盘式过滤器在整个水系统发挥应用的作用有着重要意义，只有选择合理正确才能满足后续的水质要求。下表为在常见的集中过滤用途时，推荐选择的过滤精度。
过滤系统的应用
选择过滤精度
供水预处理
20μm
生活饮用水预处理、多种生产工艺用水、喷嘴保护
50μm
循环水过渡、给水处理预过滤
100μm
中水处理、废水处理
200μm
反冲洗模式的选择
1.进水压力大于（ZUI小反冲洗压力+1.2公斤），过滤流量大于反冲洗流量的5倍，可选择内源反冲洗模式，可以不用背压阀。
2.进水压力大于（ZUI小反冲洗压力），过滤流量大于反冲洗流量1.5倍以上的，可以选择内源反冲洗模式，但B须含自动背压阀的。
3.其它情况下，须选择外源反冲洗模式或集体反冲洗模式。
流量及精度选择参考
叠片设计精度
一个单元一小时流量m3
原水质优良
原水质一般
原水质较差
原水质很差
5µm
10m3
3m3
\
\
20µm
15m3
8m3
3m3
2m3
50µm
20m3
15m3
11m3
6m3
80µm
25m3
18m3
13m3
8m3
100µm
30m3
20m3
15m3
10m3
120µm
33m3
25m3
17m3
12m3
150µm
35m3
28m3
19m3
14m3
200µm
40m3
30m3
21m3
16m3
300µm
45m3
35m3
25m3
20m3
400µm
55m3
45m3
35m3
28m3
产品选型表（可根据用户需要设计非标产品）
型号
外形尺寸(mm)长*宽*高
进出水口(DN)
排污口(DN)
LJDP-80-2
1050×800×1320
80
50
LJDP-80-3
1350×800×1320
80
50
LJDP-100-4
1350×800×1320
100
80
LJDP-100-5
1650×800×1320
100
80
LJDP-125-6
1650×800×1320
125
80
LJDP-125-7
1950×800×1320
125
80
LJDP-150-8
1950×800×1320
150
80
LJDP-150-9
1950×1100×1320
150
80
LJDP-200-10
2250×1100×1320
200
80
LJDP-200-11
2250×1100×1320
200
80
LJDP-200-12
2550×1100×1320
200
80
盘式过滤器技术要求
供电电源：AC220V,50Hz
系统工作压力：0.2~0.8Mpa；反洗压力:0.15~0.8Mpa
工作温度：﹤60℃
PH值：4-13
过滤单元数目：2-12个
