1、参数配置
带2个中置扫盘，大力马达；德国高压水泵（前冲/侧喷/中喷/后喷雾/侧冲洗水枪/垃圾箱自洁/万向高压路沿清洗）；台湾液压阀组；4mm不锈钢垃圾箱；不锈钢水箱；不锈钢高压管路；双层不锈钢吸尘筒；德国控制器；尾部箭头灯；机油、垃圾箱、水箱均带防溢或低位报警装置；倒车及右扫监视器；多达16条语音提示；防倾倒垃圾翻车保护，检修安全保护，倒车吸盘保护；20m高压冲洗卷盘；后喷雾降尘；刷臂转动机构使用德国进口高新耐磨工程隔套，免打黄油；精密冷弯无缝液压油管；CAN总线集成式运动控制器，一键电脑控制。
车辆型号
备注
底盘型号
EQ1181DACEV3
轴距
5300mm
前/后悬
1260/2125mm
电机
品牌
成都中车
类型
永磁同步
峰值功率
180kW
冷却方式
水冷
电池
续航里程
380
等速
额定容量
287.04kWh
类型
磷酸铁锂
上装电机
品牌
成都中车
类型
永磁同步
额定功率
50kW
峰值功率
100kW
最高车速
90km/h
接近角
19°
离去角
12°
质量参数
整备质量
12730kg
最大总质量
18000kg
尺寸参数
外形尺寸（长×宽×高）
8685×2520×3125mm
最小离地高度
230mm
高压清洗
清洗速度
3~20Km/h
清洗宽度
3.5m
清洗水压力
10MPa
水泵流量
142L/min
吸扫作业
清扫效率
≥95%
最大吸入粒度
110mm
吸扫宽度
3.5m
最大清扫能力
70000m³/h
碟形盘刷外伸尺寸
≥400mm
吸扫行驶速度
3-20km/h
罐体
水罐额定容量
8.3m³
垃圾箱
垃圾箱额定容量
7m³
卸料门开启角度
≥50°
液压系统
型式
开式、电气控制
主要元件
齿轮泵、液压马达、液压缸、电磁阀
系统压力
16MPa
液压油箱容量
60L
油温
60˚C
高压水系统
型式
柱塞泵
型号
德国PT40
系统压力
10MPa
转速
1150r/min
水阀型式
气控高压球阀
水阀压力
7MPa
喷嘴型式
高压洗涤型
水滤器
滤网式
洒水系统
主要部件
电动隔膜泵、水滤器、喷嘴等
扫盘装置
型式
中置两个扫盘，液压马达驱动，转速可调，可独立控制，具有自动避让功能
扫盘直径
850mm
扫盘速度
高：110中：80低：50
扫盘角度
前倾：4-6度外倾：4-7度
吸盘
型式
双吸口，液压控制，弹簧悬浮。
吸口直径
180mm
吸盘宽度
2400mm
侧喷杆
V型喷杆，具有自动避让功能
2、随车工具
序号
名称
数量
备注
1
消防水带
2根
一根用于加水，一根用于排污
2
消防扳手
1把
用于拆卸消防栓
3
高压喷枪
1套
用于高压喷枪使用
4
手动液压泵摇杆
1根
用于手动液压泵的启动
3、随车备件
序号
名称
数量
1
刷毛
88支
2
后门密封条
1条
3
风机密封条
1条
4
吸尘筒密封条
2条
4、优质配置
序号
名称
型号规格
制造厂名
1
高压水泵
PT40
德国PINFL
2
自动卸菏阀
VB200/150
德国PINFL
3
溢流阀
VS200-180
德国PINFL
4
电控箱控制器
成都壹为
5
液压阀
SWH-G02-C4-D2H
台湾百部精机
产品功能特点
1）该车集扫路车和高压清洗车功能于一体，具备路面清扫、路面洗刷、高压清洗、路缘石洗刷、垃圾收集、污水回收、喷雾降尘和道路隔离墙清洗、小广告清洗等多种作业功能。
2）采用“中置两立扫＋中置宽吸嘴（内置高压水喷杆）＋左右高压侧喷杆”的结构。

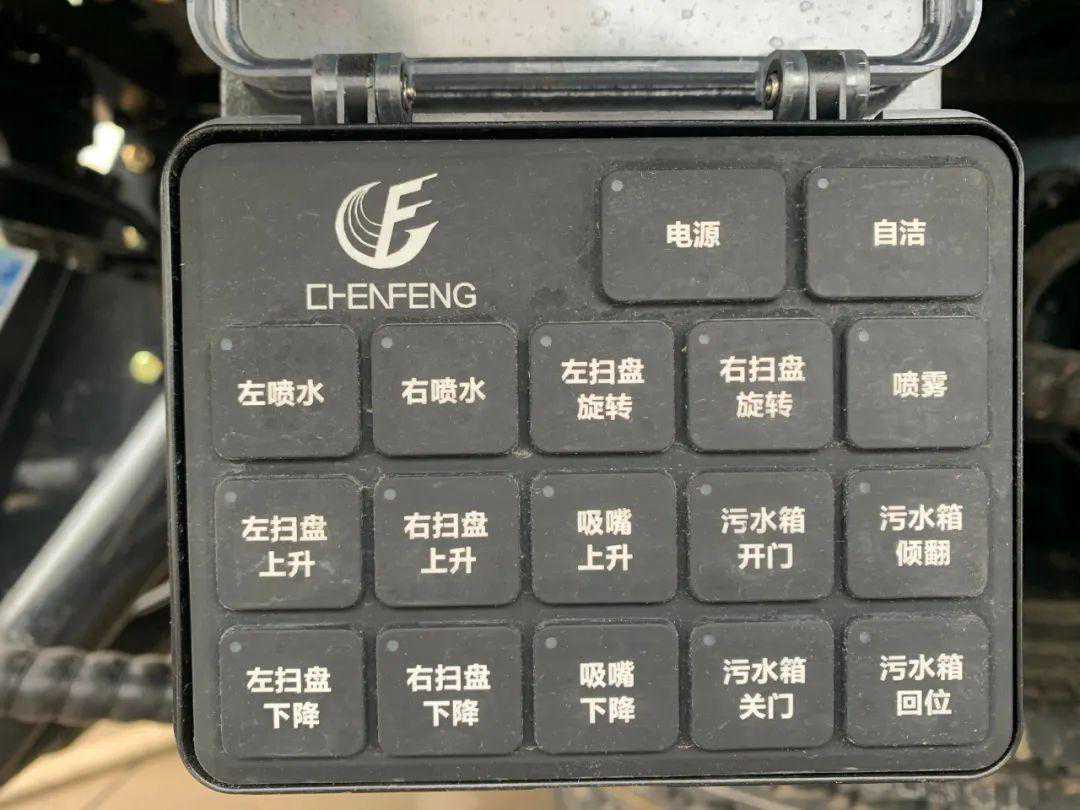

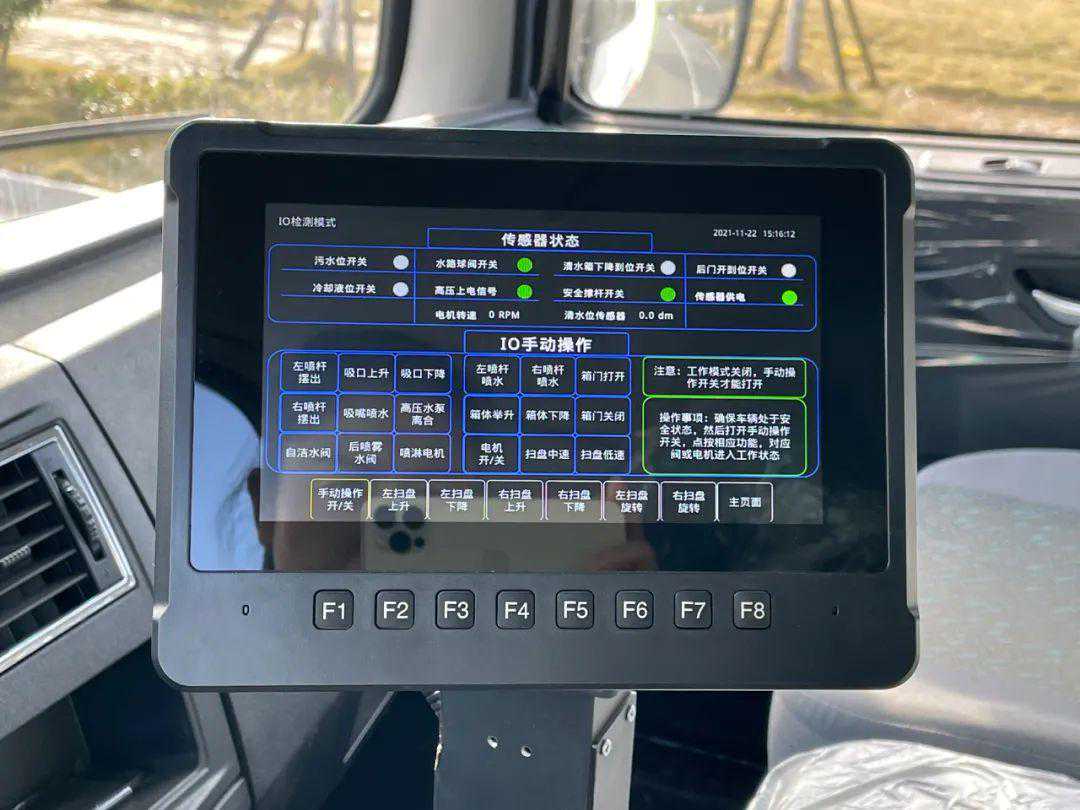

3）采用先进的CAN总线、智能化一键控制技术，全部作业均在驾驶室内完成，作业时，只需选定作业模式后，各作业机构的启动与关停由程序自动控制。具有全洗扫作业、左洗扫作业、右洗扫作业、全扫路作业、左扫路作业、右扫路作业、全吸作业、左洗作业和右洗作业等9种作业模式可选。
4）高度集成的运动控制器，稳定性好，安全性高。
5）在一键控制技术基础上增加上装电机的手动控制系统，可根据路况独立调节电机转速大小，有效增强洗扫效果，减少电耗。
6）多达16条的语音提示和音乐报警，准确播报各种安全提示和故障点。
7）具备倒车保护装置，在作业过程中如遇紧急倒车，智能化的控制系统会自动停止作业并收回扫盘、吸盘和侧喷杆；具有防止举升垃圾箱翻车保护；具有检修安全保护。
8）具备垃圾箱举升安全保护装置，在后门未打开状态下，确保垃圾箱无法举升。
9）安全棒未放下时，智能系统将禁止垃圾箱回位，可有效防止维修时的事故发生。

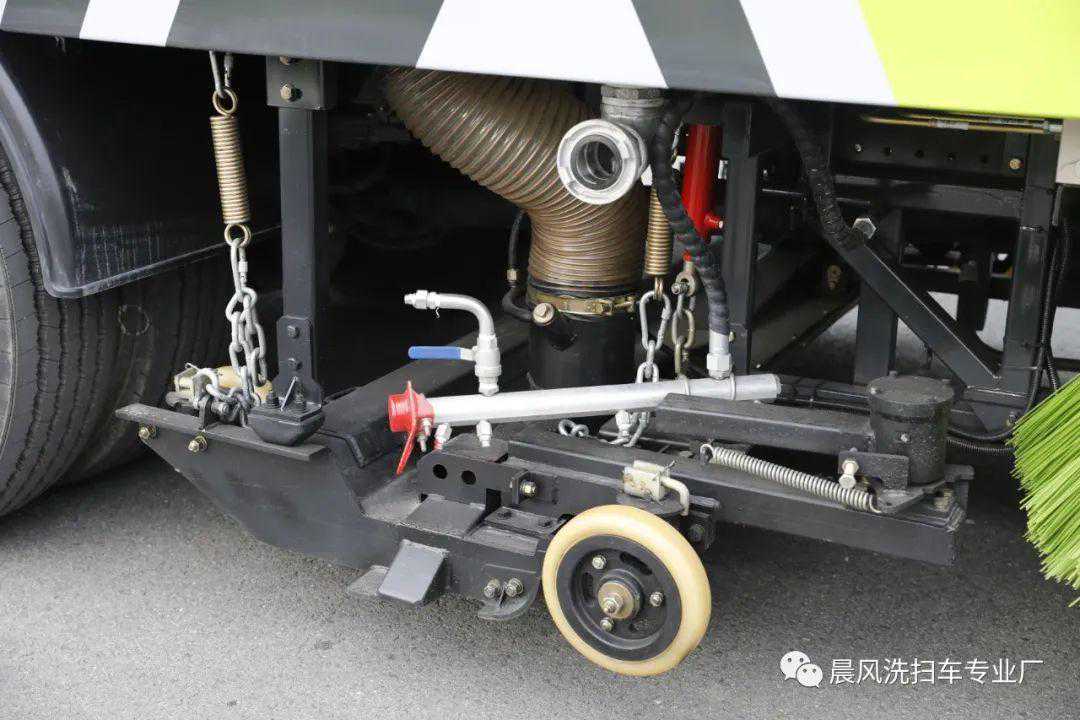

10）采用中置全浮动式双吸口超宽吸嘴，吸口直径达180mm。其内置长排高压水喷杆离地间隙小、水流冲击力大，能直接将污水送至吸口，作业飞溅少，污水吸净率高。
11）整车外型采用折筋结构，有效减轻自重，增强垃圾箱的强度和刚度；整车采用两节式结构，方便维修；外形美观。

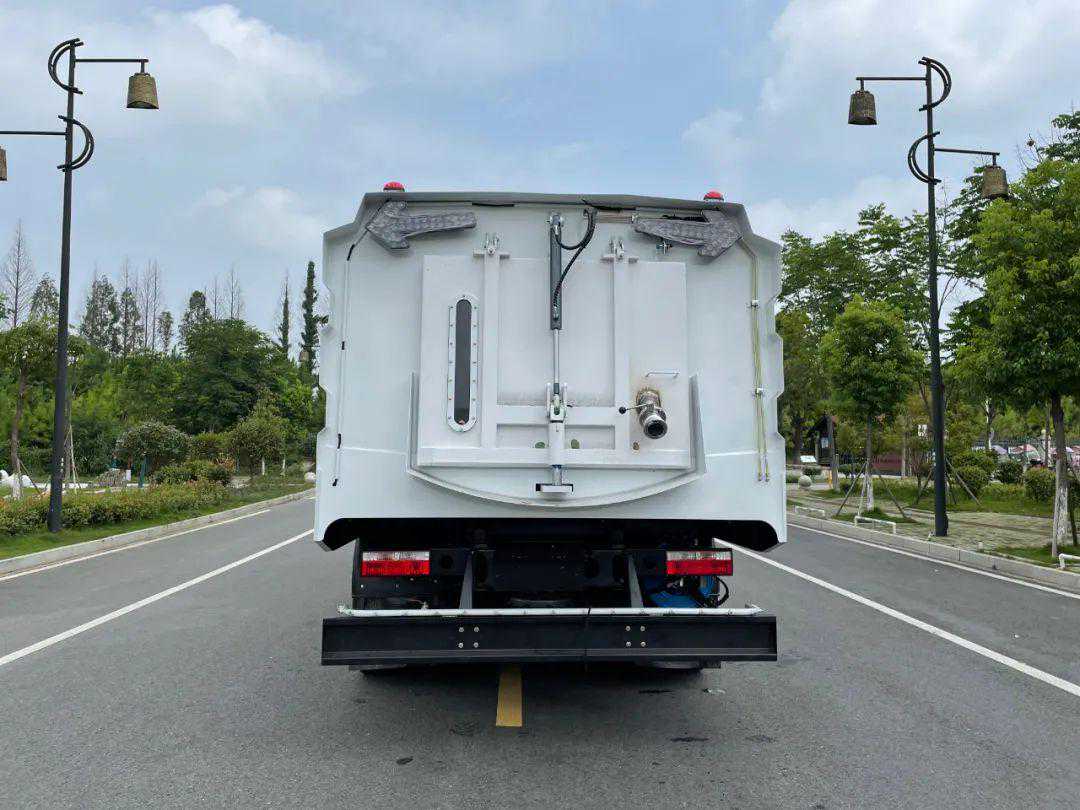

12）后门关闭锁紧机构采用插销式，稳定性好，密闭性好。长条形亚克力观察窗，最大限度的可视垃圾箱内污水量。
13）高压水泵采用德国进口泵，当高压水泵起动及工作水阀切换时，水泵能自动卸荷。通过空循环、安全阀和溢流阀三重保护，有效防止高压水泵损坏。
14）优质液压马达，可以确保扫盘转动的稳定性，使用寿命长。

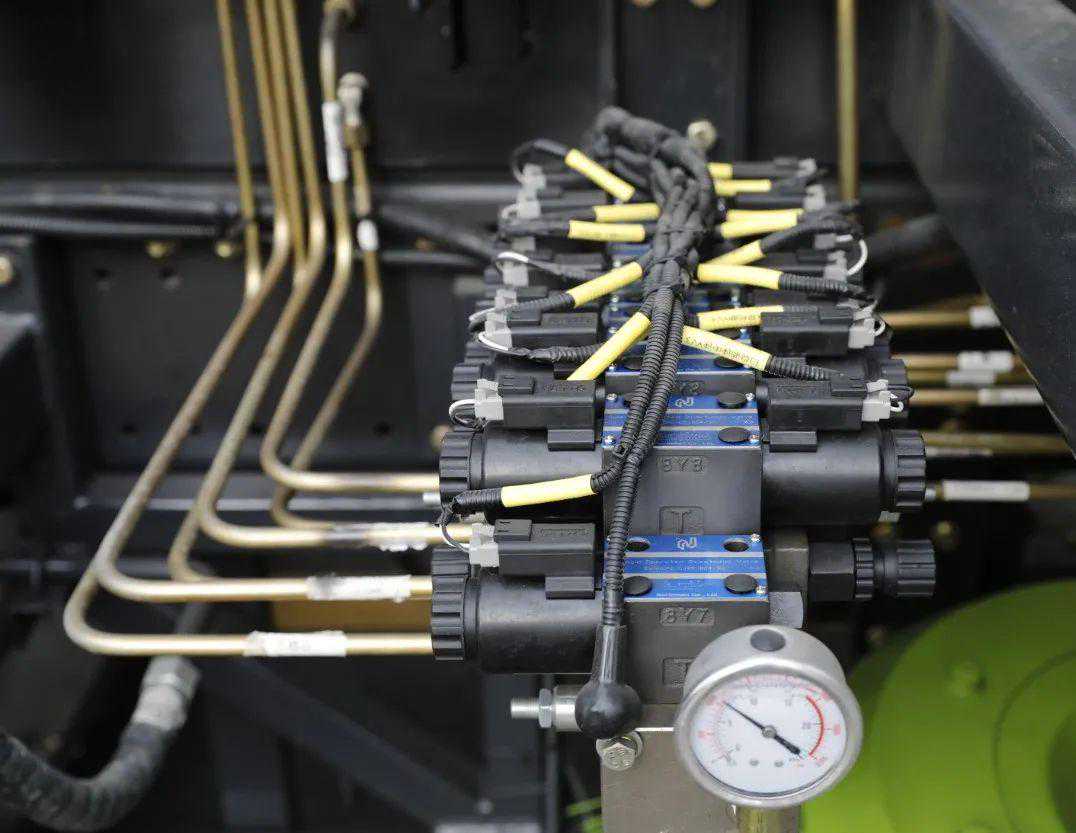

15）台湾北部精机液压阀组，数控冷弯精密无缝钢管，优化的卡套式接头，确保整车液压动作的稳定性和流畅性。
16）液压系统齿轮泵采用国产优质泵，性能可靠，阀件的生产制作商是国际认定的专业液压组件生产厂。
17）在液压系统中可增设一个手动泵，使系统在遇到特殊情况时，如辅助发动机无法正常工作，可借助手动泵完成垃圾倾倒及各液压油缸的复位。具有防液压渗漏功能。

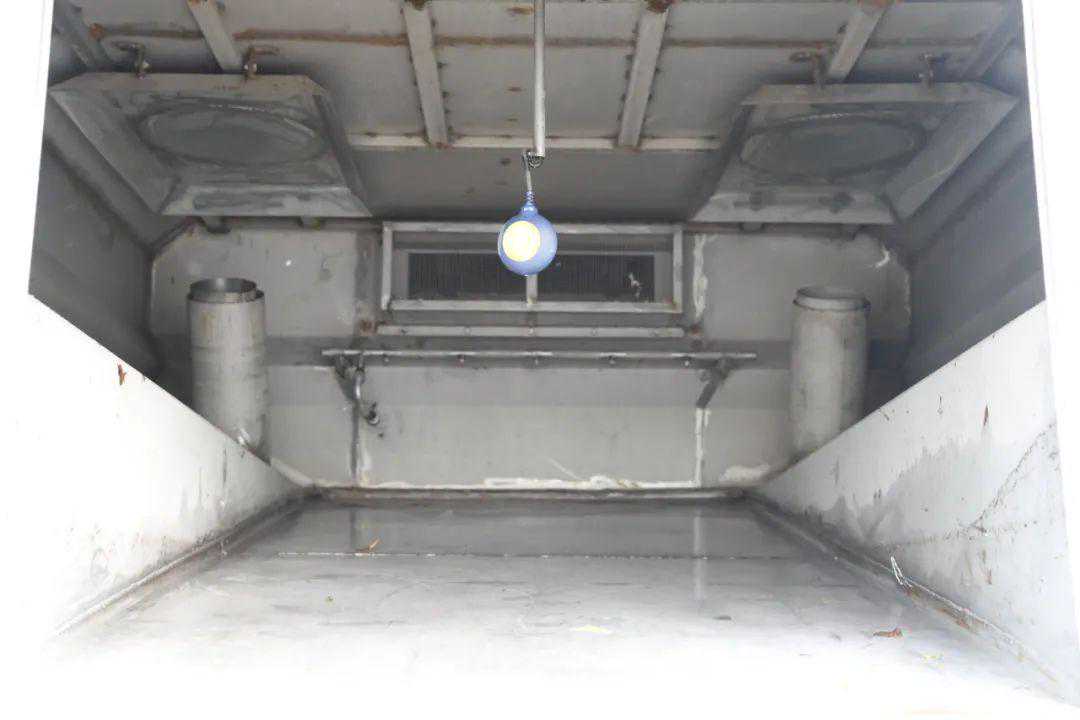

18）污水箱内采用大平面斜坡结构，最大卸料角度可达50度，更易于倾倒垃圾。污水箱内设置了防溢满报警装置和高压喷淋清洗装置，防溢满报警装置可防止污水作业时从吸管溢出，造成二次污染；高压喷淋清洗装置在倾倒垃圾后可对污水箱进行自动清洗，大大减轻了操作人员的劳动强度。
19）垃圾箱采用4mm不锈钢材质，可以防止一般性腐蚀，延长使用寿命。
20）清水箱内设有低水位传感报警系统，无水时自动报警，防止水泵缺水损坏。

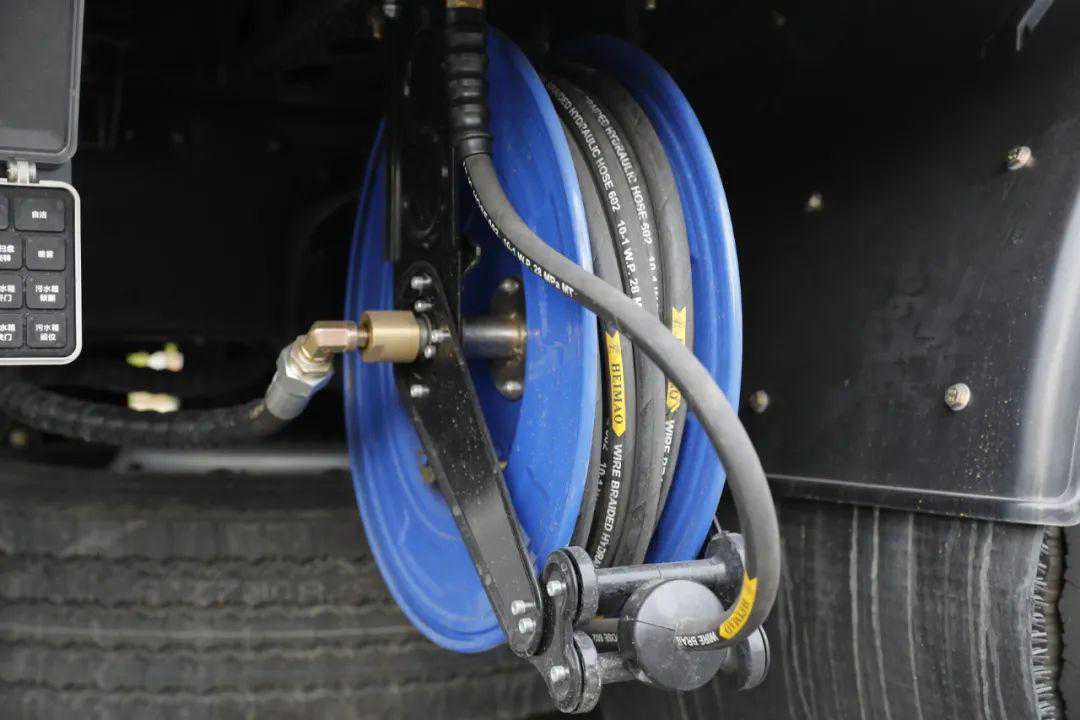

21）侧后部装有机械式自动卷绕冲洗卷盘，配20m高压软管和不同角度的清洗枪，可用于清洗车身和其它设备和设施。

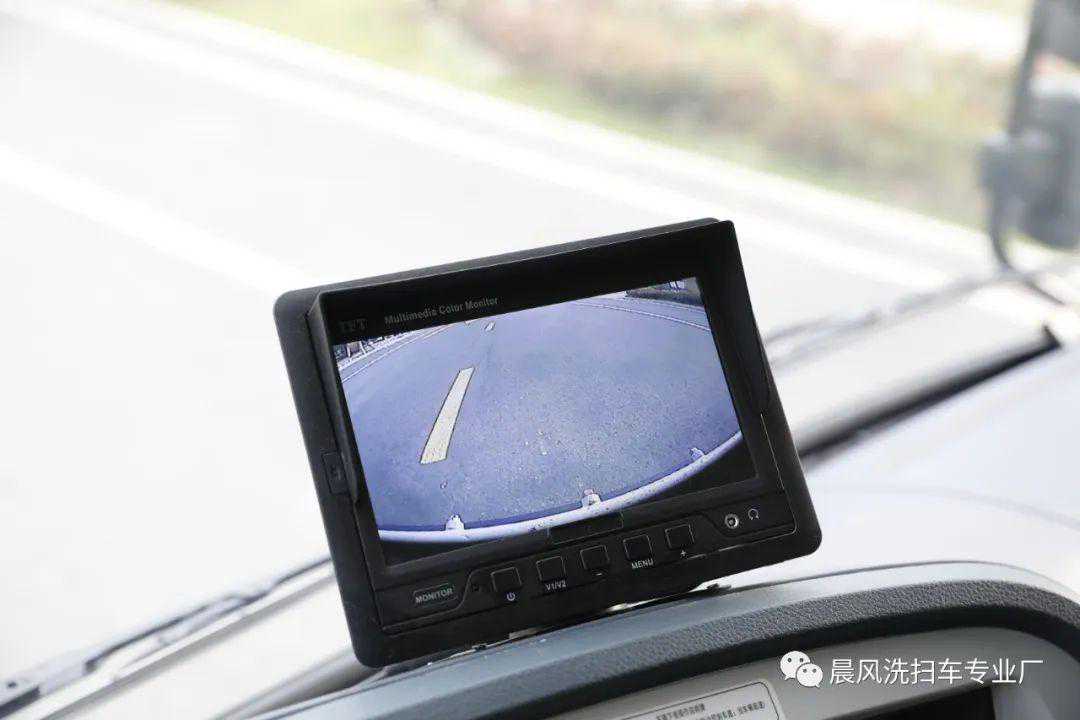

22）在右扫盘及垃圾箱后部设置高清晰监视探头，驾驶室内设置高清晰液晶显示器，画面可分别切换到右扫盘位置及垃圾箱后部位置，对扫盘作业工况和整车作业质量进行监控。

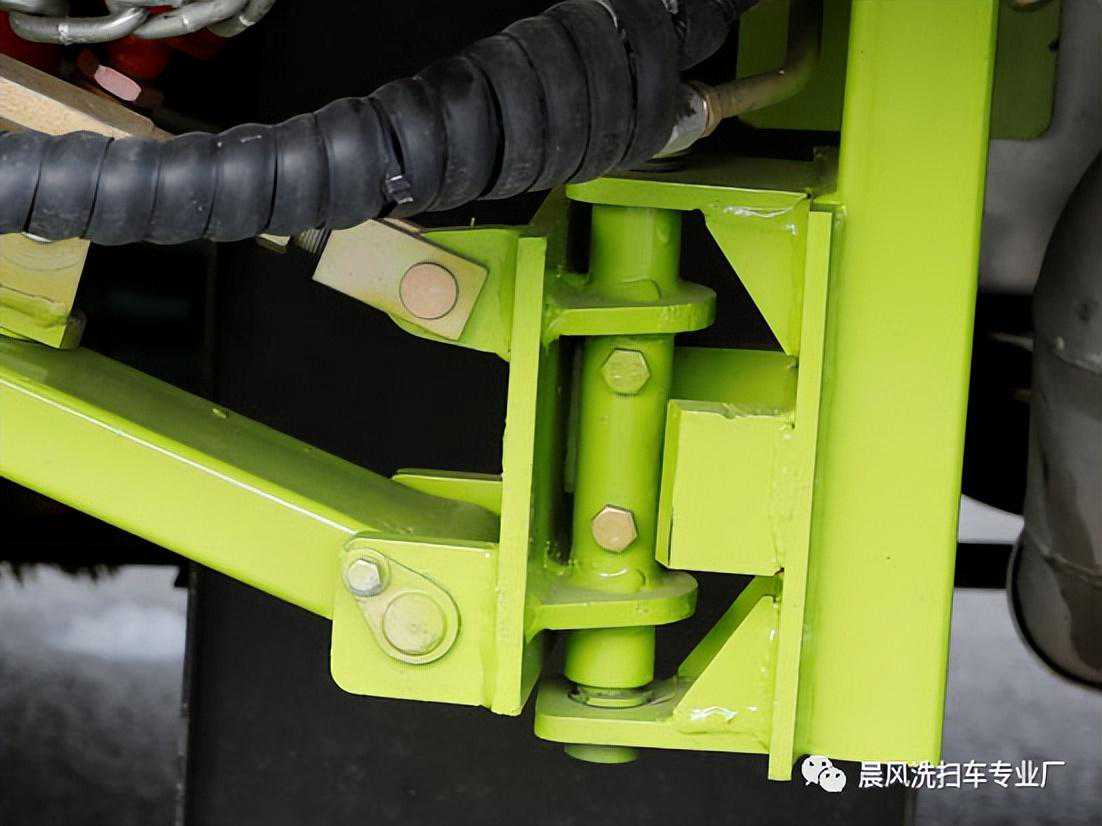

23）扫盘刷臂内使用高性能工程塑料隔套，耐磨性好，免打黄油免维护，节省人力物力。

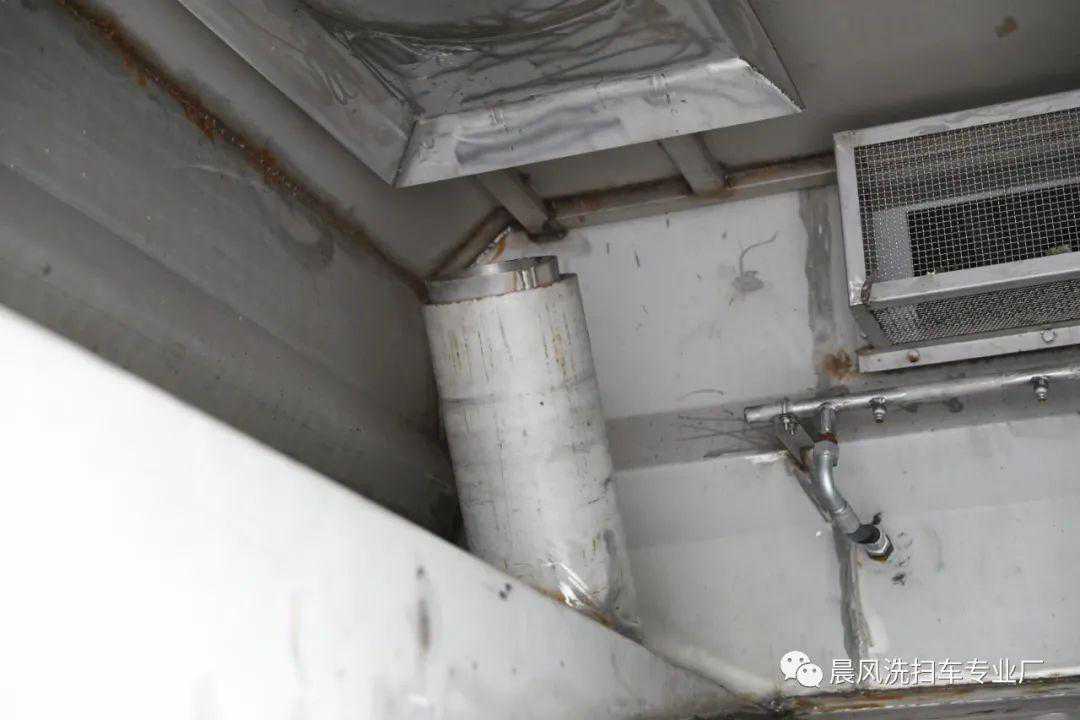

24）双层不锈钢吸尘筒，便于吸尘筒长期磨损后的更换。

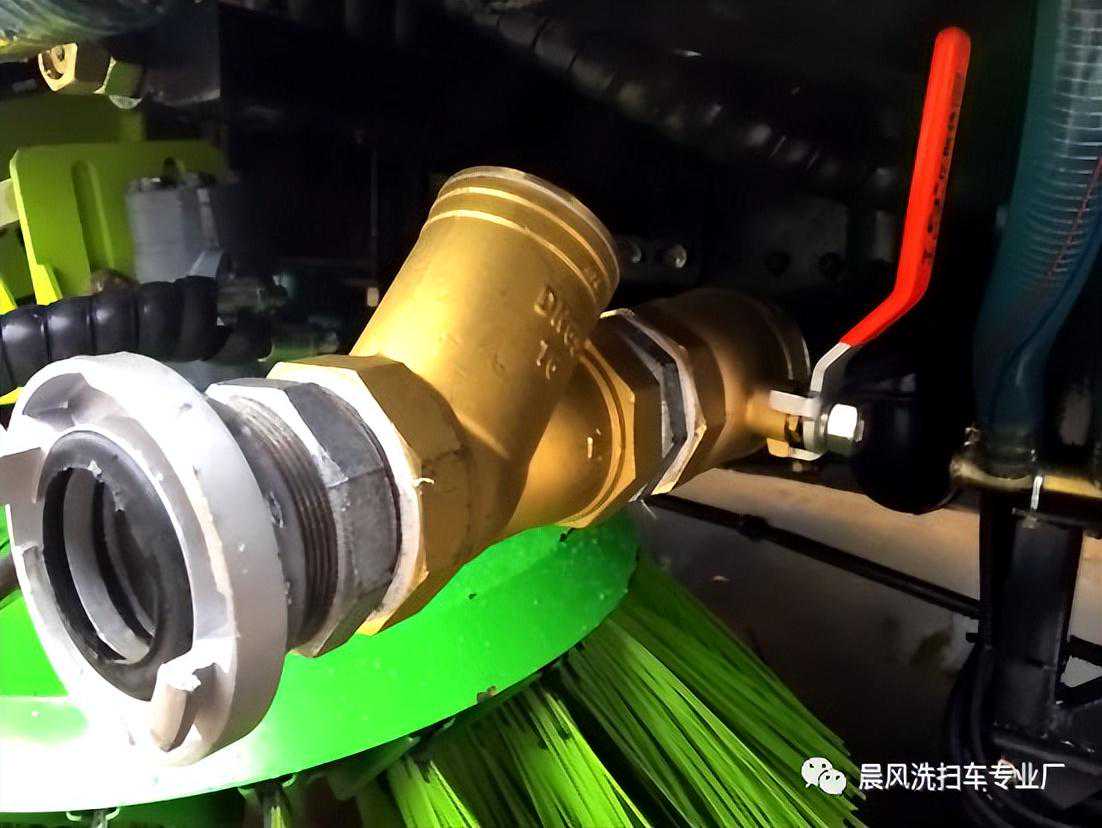

25）双侧铜质球阀加水滤器，在进水源上进行第一道粗过滤。
