一、产品概述

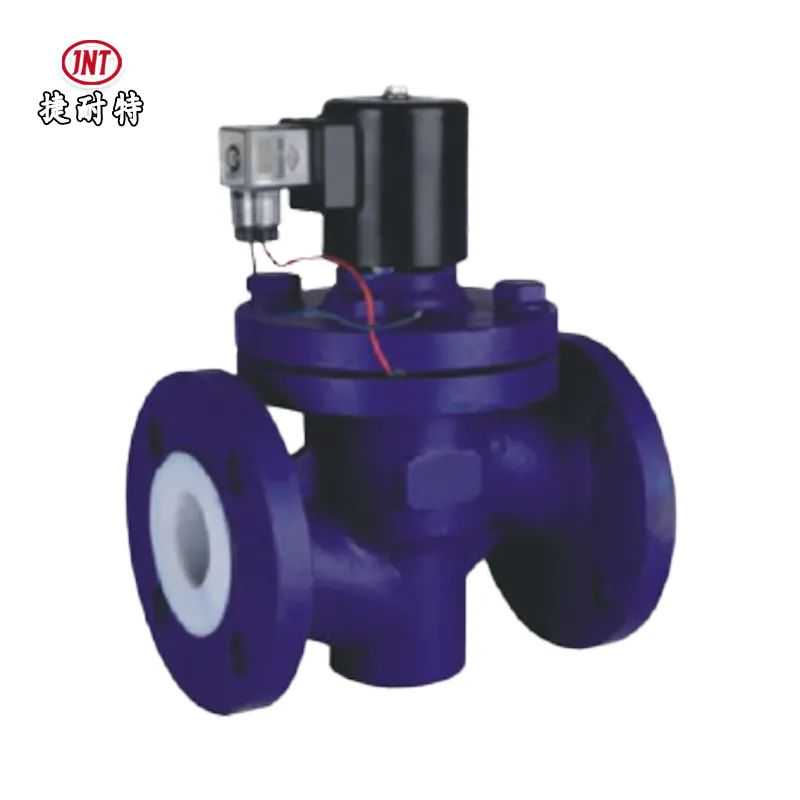

化工专用衬氟电磁阀是将聚四氟乙烯树脂采用模压(或镶嵌)方法置于铸钢或不锈钢电磁阀内件的外表面,利用其在抗强腐蚀介质方面的独特性能制做成衬氟电磁阀。
化工专用衬氟电磁阀可耐各种强酸（98%浓硫酸，王水）强碱、强氧化剂及有机溶剂。独特的结构工艺，流体介质与其它零件隔绝，超大先导孔，不易堵塞。直动式或先导式结构，启闭迅速，独特的软密封工艺。温度适用范围广泛：可在-5O℃～+150℃范围长期使用。
产品广泛应用于强酸、强碱、强氧化剂及有机溶剂等强腐蚀性流体介质以及易燃、易爆流体。
二、产品技术性能参数
产品型号
ZCLF-F4
ZCLF-F46
公称压力MPa
1.6
介质种类
强酸、强碱、强氧化剂等
任何有机溶剂或试剂
介质温度℃
≤150℃
≤100℃
内衬材质
聚四氟乙烯PTFE（F4）
聚全氟乙烯FEP（F46）
连接方式
法兰
使用电压
交直流电压
控制方式
常闭式、常开式
阀体材质
铸钢+衬氟、不锈钢+衬氟
方爆等级
ExdIIBT4
防护等级
IP54
选装功能
三、主要尺寸
公称通径DNmm
尺寸（mm）
L
H
D
D1
n-d
备注
15
130
210
95
65
4-φ14
20
150
215
105
75
4-φ14
25
160
220
115
85
4-φ14
32
180
240
135
100
4-φ18
40
200
260
145
110
4-φ18
50
230
275
160
125
4-φ18
65
290
300
180
145
4-φ18
80
310
320
195
160
8-φ18
100
350
340
215
80
8-φ18
125
400
380
245
210
8-φ18
150
480
425
280
240
8-φ23
200
600
485
335
295
12-φ23
250
620
540
405
335
12-φ25
四、安装及使用注意事项
1、电磁阀最佳安装方式是垂直于水平管道，线圈向上，在条件不允许时，允许±30°倾斜，否则，不能保证正常使用；
2、电磁阀铭牌上的参数应与实际使用要求相符；
3、电磁阀阀体上的箭头应与介质流向一致；
4、为保证电磁阀的正常使用，请在阀前加装过滤器；
5、在危险环境中，为了防止电火花可能引发爆炸等事故的发生，应使用防爆型电磁阀；
6、安装前应彻底吹扫管道，以避免异物损伤膜片，造成电磁阀失灵；
7、当电磁阀发生故障时，为了及时隔离和便于维修，建议安装旁通（旁路）装置；
8、当电磁阀暂不安装时，可存放在0～40℃，相对湿度≤80%的无腐蚀性气体的室内，不允许露天存放；
9、开箱后应检查使用说明书、出厂合格证、装箱单是否齐全。再按清单对产品名称、型号是否相符，对照铭牌是否与订货单相符。若缺损或不符，应及时与我厂联系设法解决。
