看过如何看懂电路图？看作者如何从单元电路搭建完整电磁炉电路这篇文章的的同学，会发现文中出现了一个新的元器件——交流互感器
求知是学习电子电路必不可少的精神
我们知道，电阻可以用来测量电流，因为电流流过电阻，就会在其两端产生电压
但是电阻不适合测量很大的电流，而这时候就要用到交流互感器了

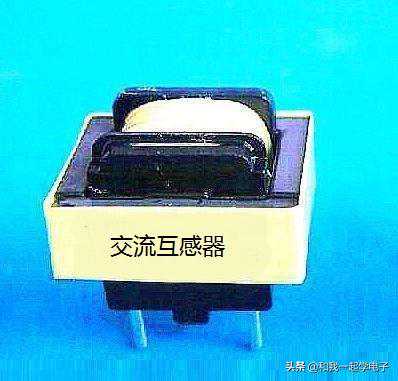

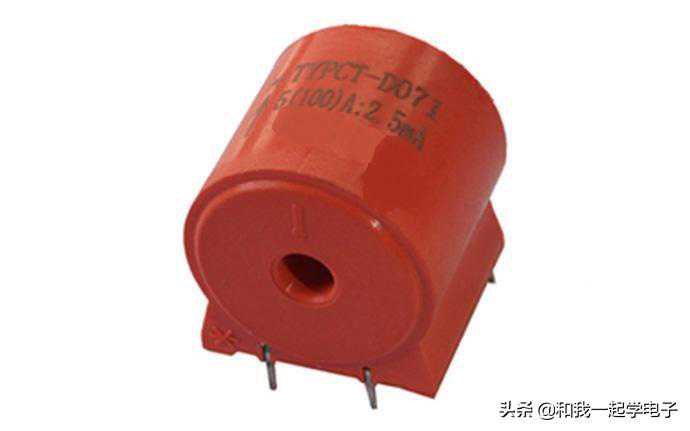

交流互感器实物
交流互感器实物
交流互感器实物
交流互感器的原理.
交流互感器和变压器一样，利用的是电磁感应原理
交流互感器解析图
如上图所示，交流互感器的主绕组（初级绕组）匝数很少，而副绕组（次级绕组）匝数多
我们知道，变压器初级匝数和次级匝数的比值叫做匝数比，初级电压除以初级匝数等于次级电压除以次级匝数
交流互感器也遵循匝数比，初级电流乘以初级匝数等于次级电流乘以次级匝数

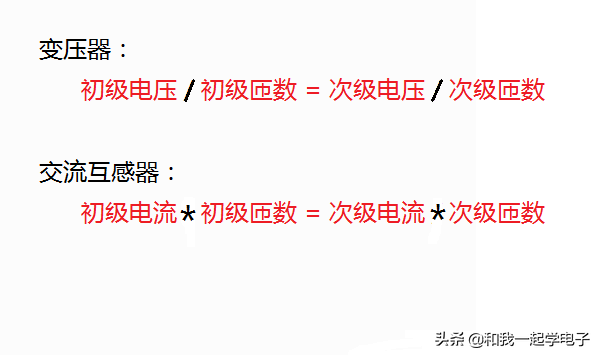

关系图
交流互感器关键参数.
电流比——电流比也称作匝数比，即初级绕组流过的电流和次级绕组的比值。如10A：0.1A表示初级流过10A电流时，次级将产生0.1A电流。
额定容量——我们知道，磁性材料都有一个磁饱和值，在磁饱和后，磁场将不再增大，电磁感应原理将不再适用，交流互感器将失效。
绕组额定电流——初级绕组和次级绕组额定电流规定了其长期工作的电流，这主要由绕组线径决定。
额定电压——额定电压主要取决于初级绕组和次级绕组的隔离间隙。
只能使用在交流电路中——这一点是最重要的，因为交流电路（包括脉动直流），才能产生持续变化的磁场，才能在次级感应到电流
交流互感器应用电路.

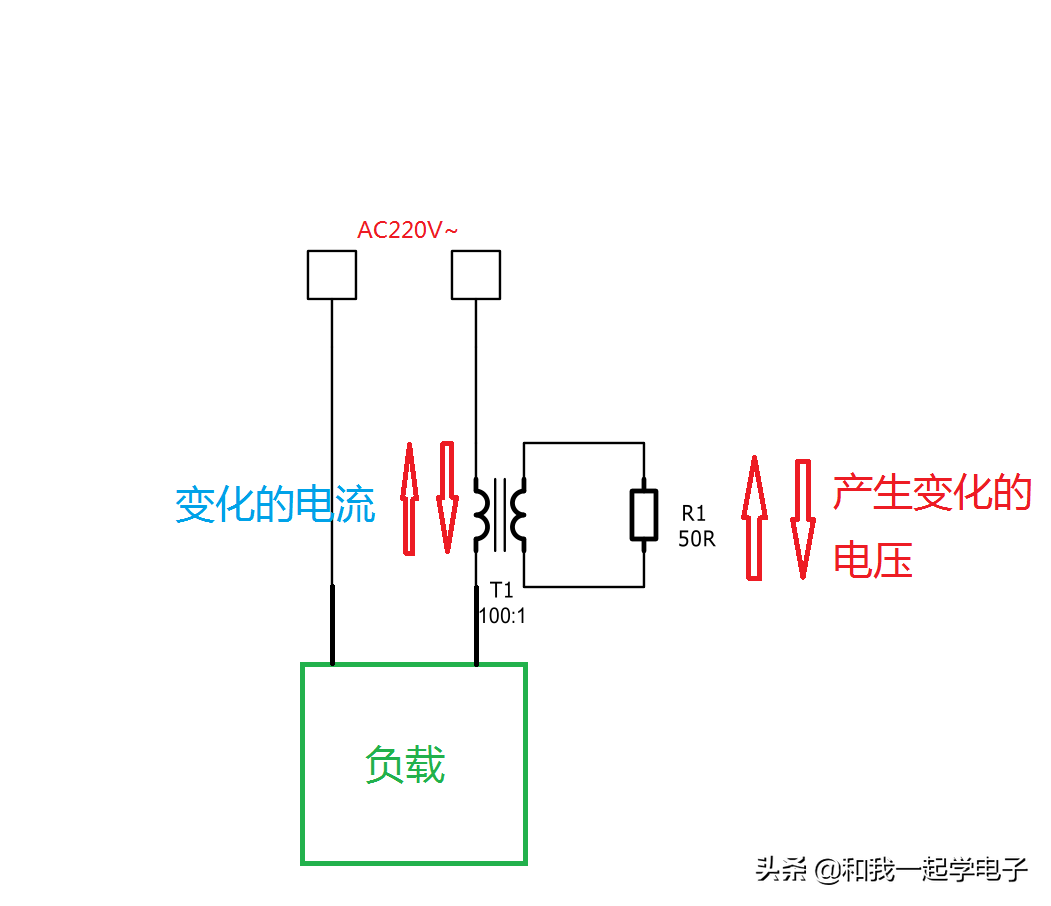

交流互感器基本应用电路
↑从图中可以看到，220VAC变化的电流从初级感应到了次级，在次级产生变化的电流，变化的电流流过电阻，产生了变化的电压
↑图中的交流互感器的电流比为100:1，假定初级流过10A电流，次级将产生10A*1/100=0.1A的电流，0.1A的电流流过50R的电阻，将会产生0.1A*50R=5V的电压
在T1没变的情况下，我们改变R1的阻值，就会产生不一样的电压
需要对产生的变化电压进行整流

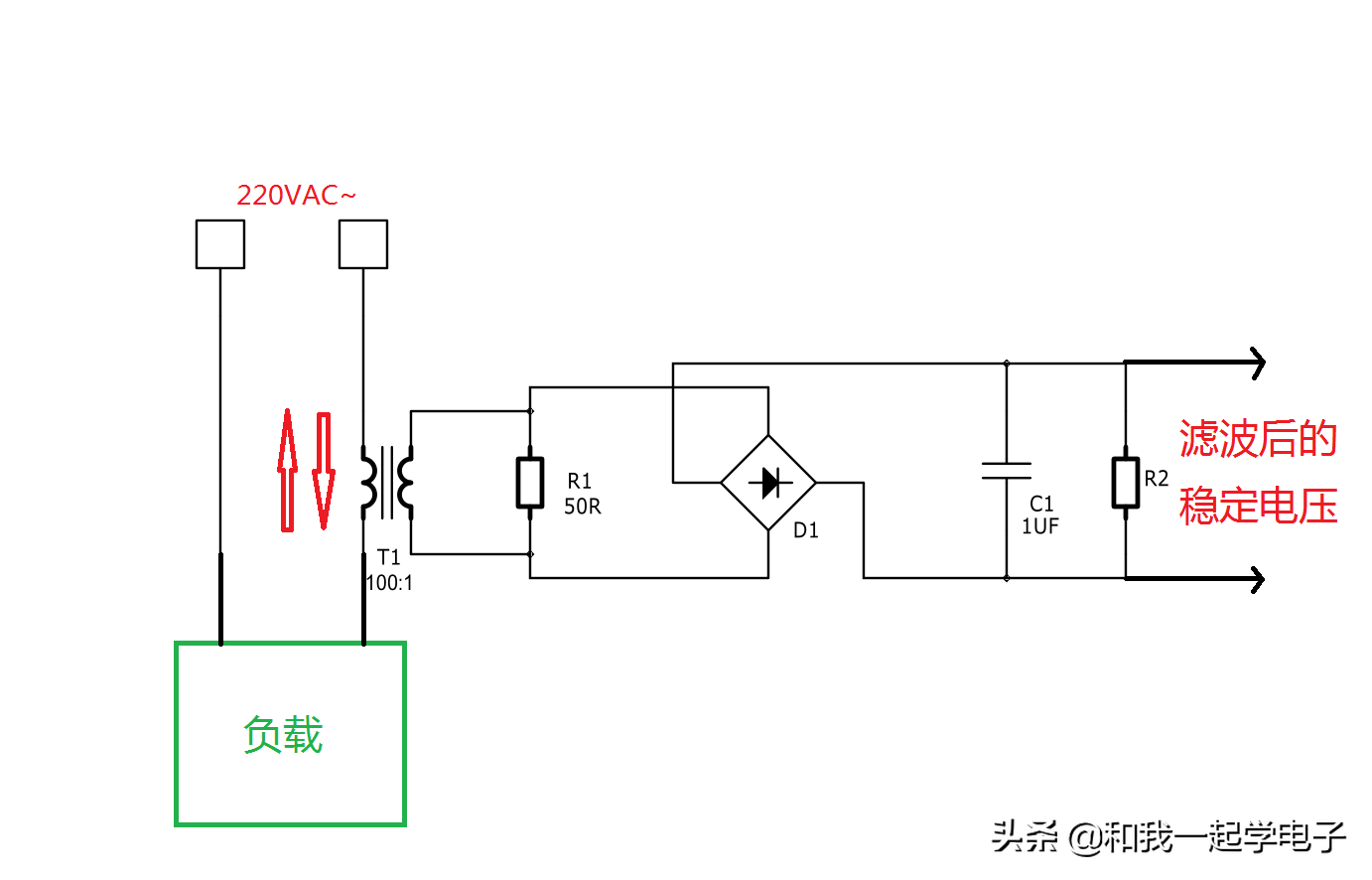

↑变化的电压需要整流滤波后才能被ADC正确测量，图中引入了整流桥D1，滤波电容C1，电容放电电阻R2，二极管有较大的压降，需注意补偿压降
交流互感器就讲到这里啦
考验一下你们，文中说电阻不适合检测大电流，同学们知道为什么吗？
