1概述

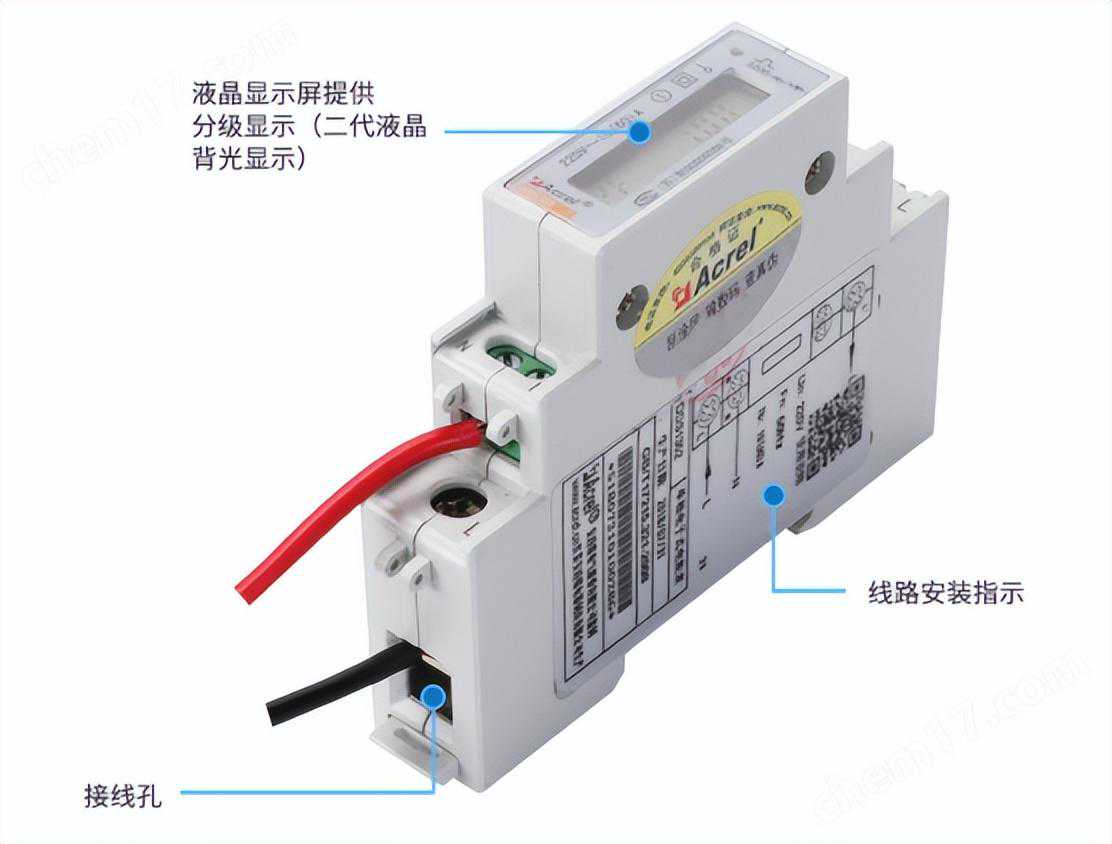

DDS1352单相电子式电能表是安科瑞电气所推出的新一代微型电能表。集测量、计量、LCD显示、通信于一体，其可靠性高具有高稳定性、低功耗、掉电数据保存等优点。产品符合国家标准GB/和企业标准Q31/0114000129C035-2017《导轨式安装电能表企业标准》的要求。李艳秋187-0170-69/15
2产品功能
(■：标配；□：可选)
3技术参数

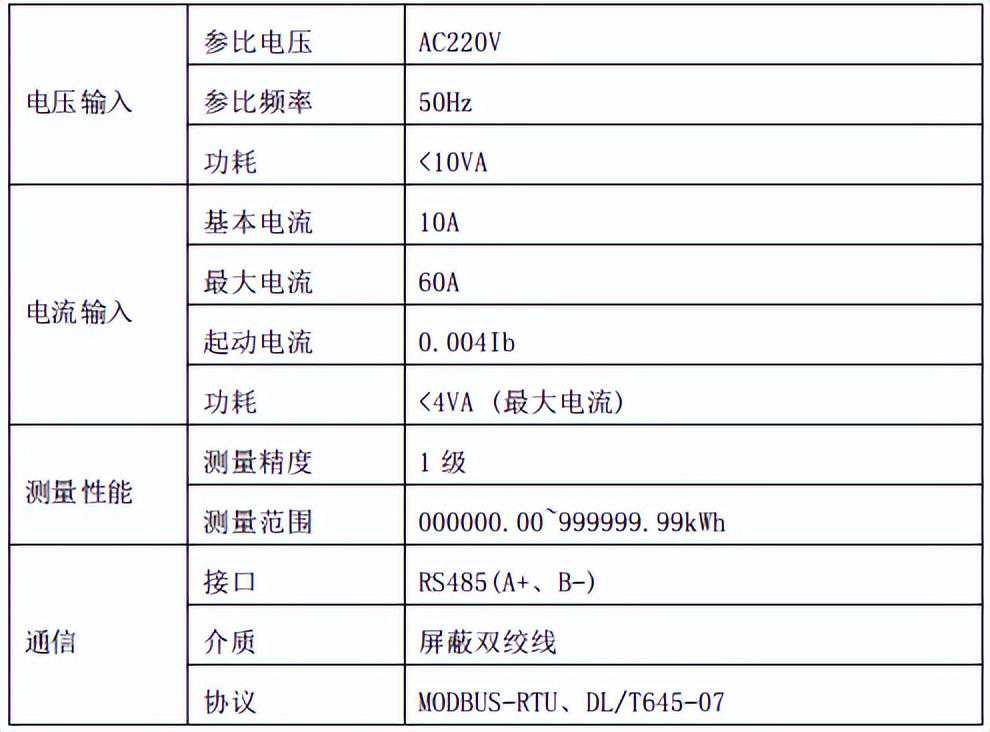

3.1电气特性
3.2机械特性

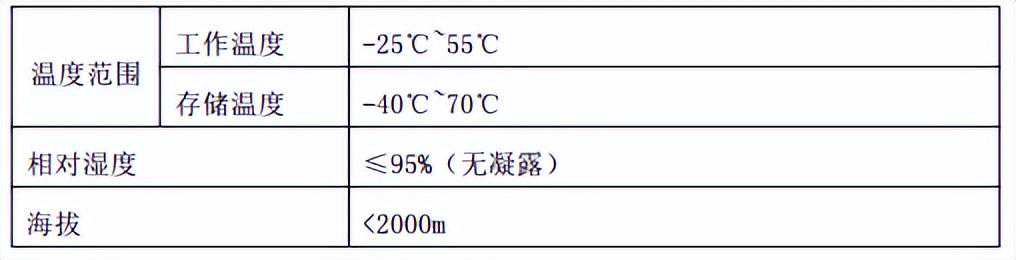

3.3环境条件

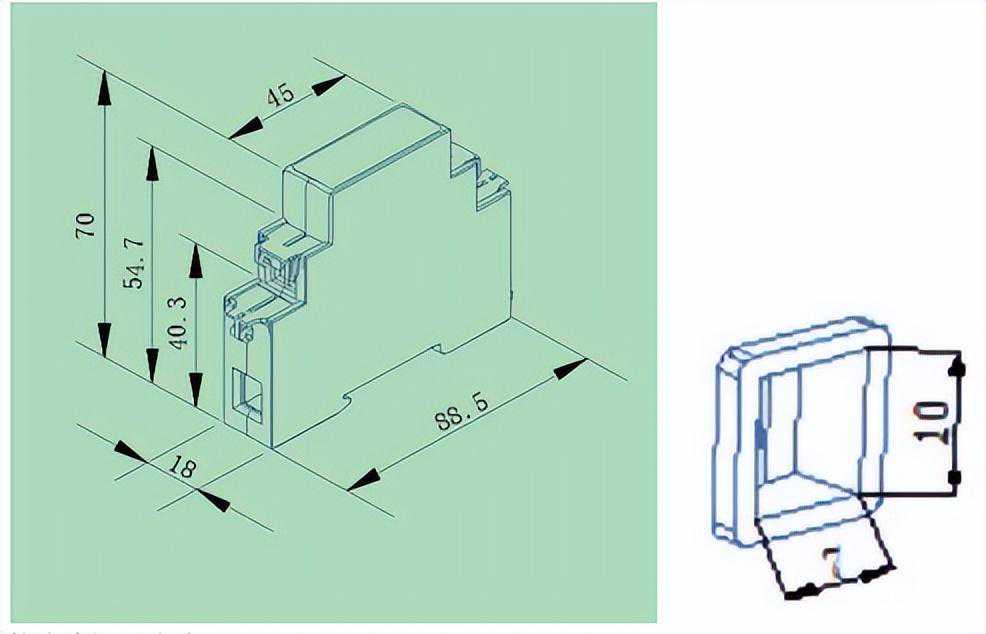

4外形尺寸
注：接线力矩不应大于4.0N·m。
5接线与安装

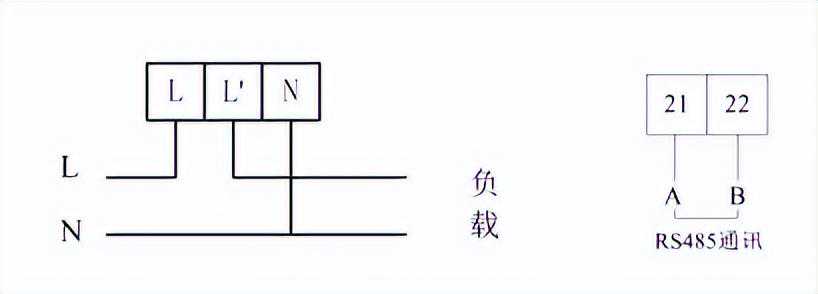

5.1接线图
5.2安装注意事项
电能表应安装在室内通风干燥的地方，采用35mm标准导轨方式安装。安装接线时应按照电能表侧面的接线图进行接线，最好用铜接线头接入。李艳秋187-0170-69/15
6常见故障的诊断分析及排除方法
6.1辅助电源故障
故障表现：仪表通电后闪烁、不亮等。
故障排除：1.检查辅助电源的接线与仪表的接线图是否一致，接线是否有松动或脱落现象；
2.使用万用表测量辅助电源输入电压值是否在仪表正常工作电压值范围内。
8.2信号输入故障
故障表现：仪表通电后显示功率或电能计数不准。
故障排除：将仪表显示界面切换至功率（有功功率P、功率因数PF）界面，检查功率显示是否为负以及功率因数是否在0.60-0.95之间，后再检查电流信号线进、出线是否接反（即电流的进线一定要与仪表的进线端一致），与仪表上的接线图一致。
8.3通讯故障
故障表现：仪表通电后无法与上位机正常通讯。
故障排除:1.测量仪表通讯输出A、B之间的电压值应在+(4.0-5.0)V之间；
2.检查通讯接线方式是否按照接线图要求正确接线（即仪表的通讯接线端子A/B要与通讯串口A/B相对应）；
