小型便民中心、医养中心，病房少可设置简单的氧气汇流排系统

一系统组成：

1【供给】：供氧站/间/室，放置氧气汇流排，利用一级自动切换箱自动保障管道内氧气压力、流量。氧量不足时自动切换。

2【输送】：通过不锈钢管、脱氧铜管敷设至病房设备带，检测报警装置放置于护士站，便于及时安排师傅进行氧气瓶更换。二级减压箱设置在气体井内。

3【末端】：病房设备带。

二注意事项

1【供养间】按照规范设置好房间具体要求。氧气瓶的固定、房间的温湿度、空间按照乙类设置。

2【管道施工】管道施工时，支吊架安装、与其他专业间距、穿墙套管、管道弯曲度、连接方式、施工条件（墙体刮腻子前）、管道脱脂、管道试验、管道涂层、管道保温、管道标识

3【病房】设备带的综合排布

三系统图


氧气汇流排设置

四施工图

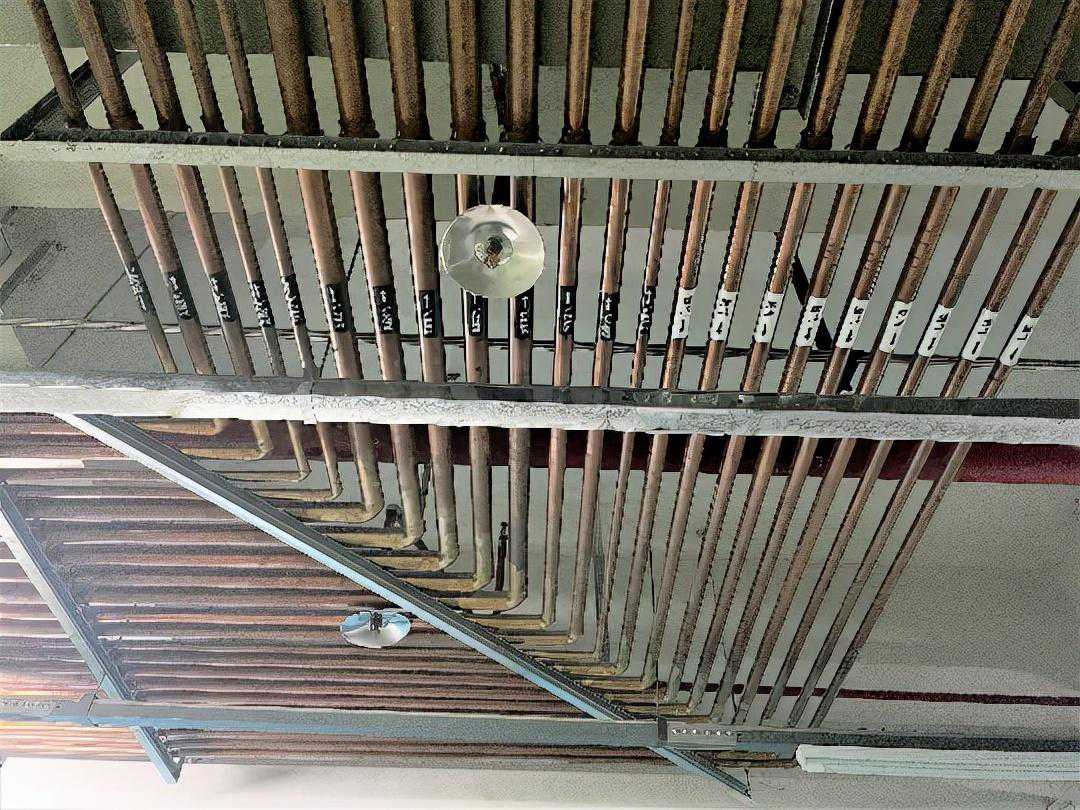

施工现场

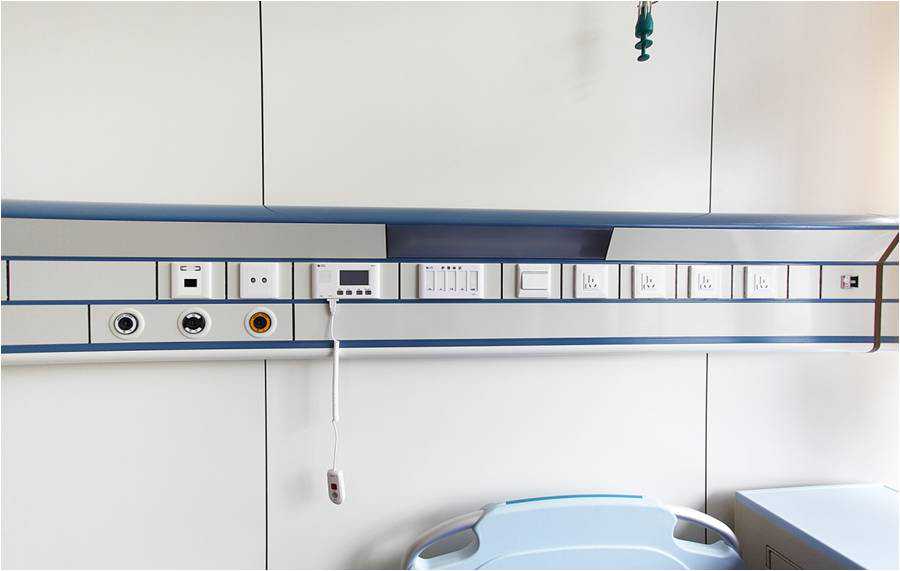

五设备带


病房终端
