一、充氮灭火装置的组成及各部件讲解

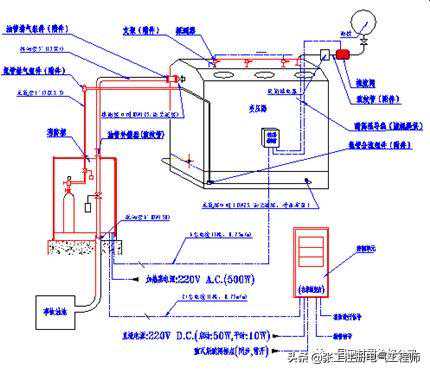

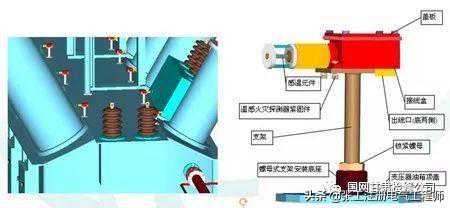

1.充氮灭火装置组成
截流阀安装在气体继电器和油枕之间的水平管道上。当变压器出现非正常溢油或发生火灾排油时，自动切断补油通道。

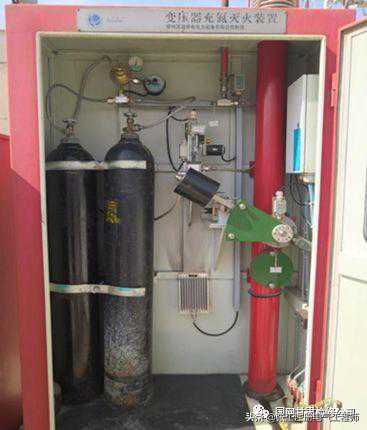

消防柜、排油管道及注氮管道
消防柜是消防系统启动时，实施排油、充氮及灭火的控制单元。它安装在变压器一侧，一方面通过排油管道和充氮管道与变压器连接，另一方面通过控制电缆和主控室的消防控制柜（控制单元）相连。

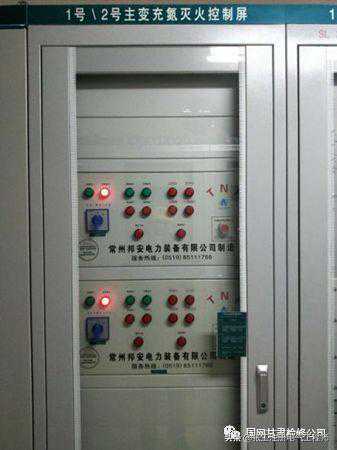

控制柜
消防控制柜（控制单元）是对系统的各部件的状态和信号实施统一调控，安装在主控制室内，一方面与消防柜的输出控制线缆连接，另一方面将其输出的信号及状态通过网络上传至监控后台。

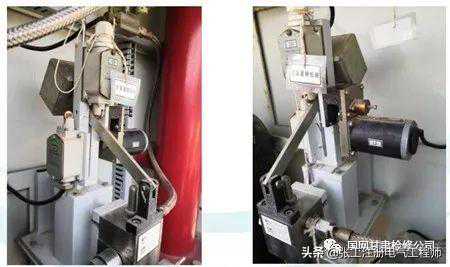

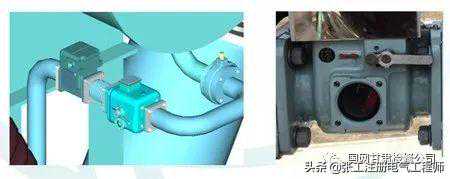

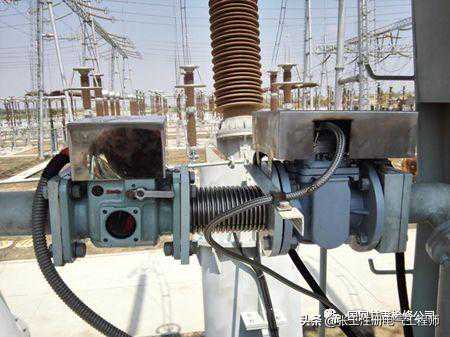

控流阀及双浮球瓦斯继电器

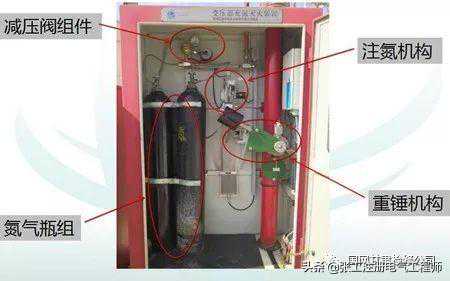

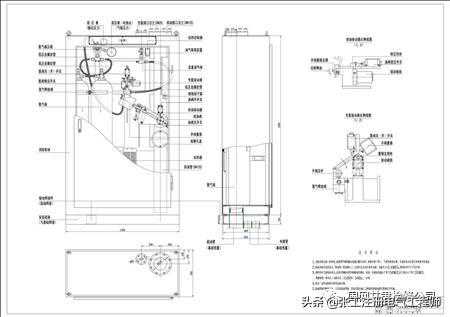

消防柜内部结构
管道主要由排油及充氮管道负责消防柜与变压器之间的连接，其相对位置和管道的规格、走向由施工设计时具体确定；线缆主要负责将变压器的相关消防数据及信息传送到消防柜，消防柜再将相关信息传送到消防控制柜（控制单元）及监控后台。
2.各部件功能详解

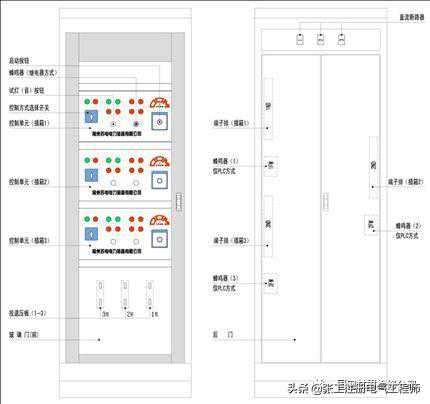

（1）控制柜
标准柜结构，前玻璃门，后双开门；
最多插入3个独立控制单元（插箱）；
DC220V供电，内部控制电源（DC24V）与供电电源隔离；
两种控制方式供选：继电控制和PLC可编程控制。

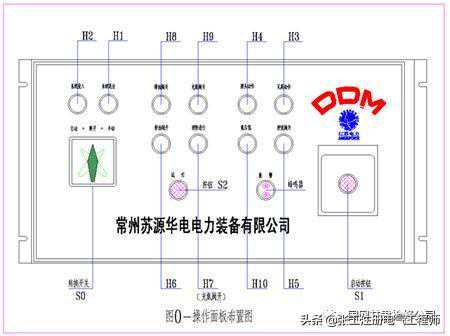

（2）控制面板
代号定义
H×:指示灯；
S0:选择开关；
S1:启动按钮；
S2:试灯按钮。

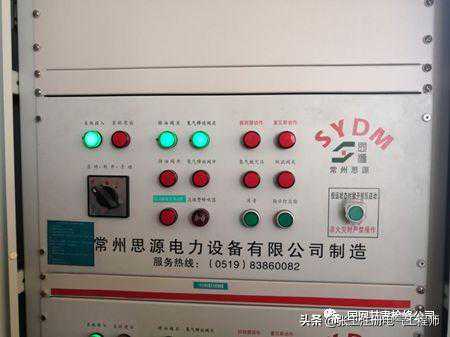

控制屏面板实物图
（3）控制面板五种状态

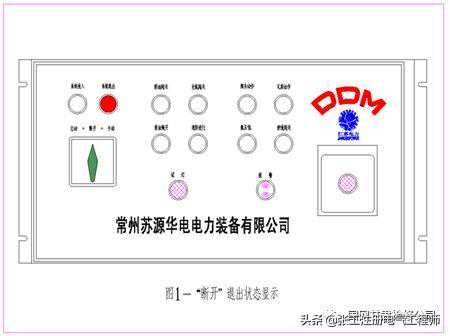

控制面板断开退出状态：S0“断开”

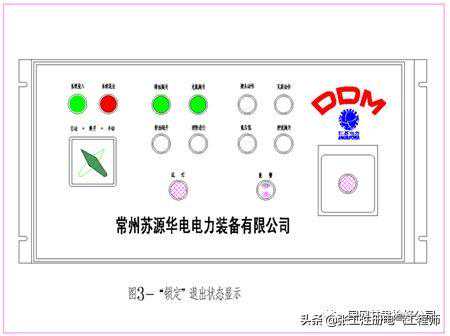

控制面板锁定退出状态：现场“锁定”

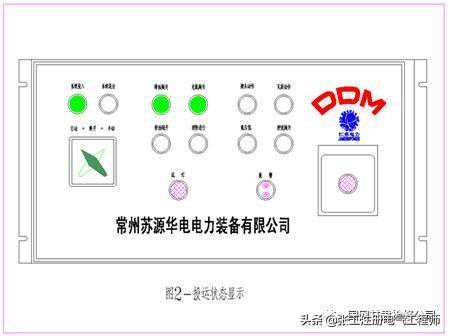

控制面板投运状态：S0“自动”或“手动位置”

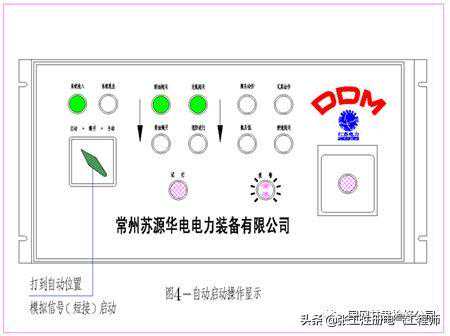

控制面板自动启动状态：S0“自动”位置
动作过程：S0位于自动位置，【重瓦斯+探测器+断路器三侧位置+压力释放器】信号接通（可模拟）相应信号灯显示，排油阀打开（排油阀状态灯切换：上灭下亮），延时15秒钟后注氮阀打开（注氮阀状态灯切换：上灭下亮），启动动作时，蜂鸣器始终保持鸣叫。

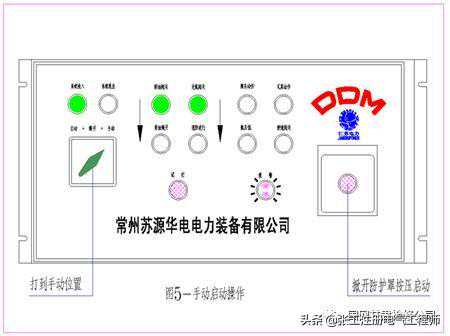

控制面板手动启动状态：S0“手动”位置
动作过程：S0位于手动位置，掀开防护罩按压启动按钮，排油阀打开（排油阀状态灯切换：上灭下亮），延时15秒钟后注氮阀打开（注氮阀状态灯切换：上灭下亮），启动动作时，蜂鸣器始终保持鸣叫。
（4）消防柜

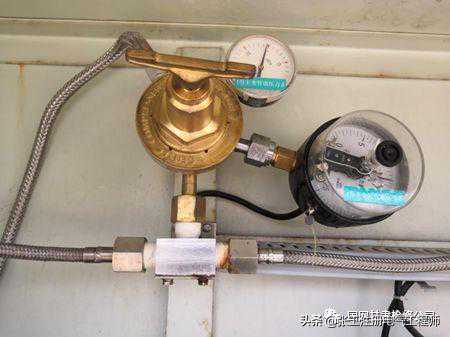

减压阀组件：由减压阀、气瓶压力表、管道压力表组成，正常情况气瓶压力不小于8MPa（报警压力），管道压力设定值为0.8-1MPa。

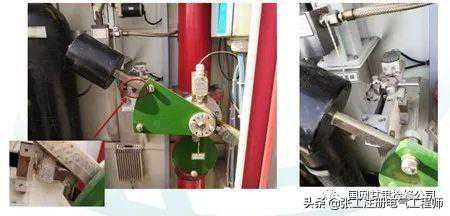

排油重锤机构：由排油阀、重锤、挡板及排油电磁铁组成，排油电磁铁启动功率应大于220V*5A（DC）。
注氮重锤机构：由注氮阀、重锤、开阀压杆及注氮电磁铁组成，注氮电磁铁启动功率应大于220V*6A（DC）。
（5）控流阀
控流阀共有三种状态：手动关闭、手动开启及运行，在运行状态时当油流量达到50-100L/min时，控流阀自动关闭。
