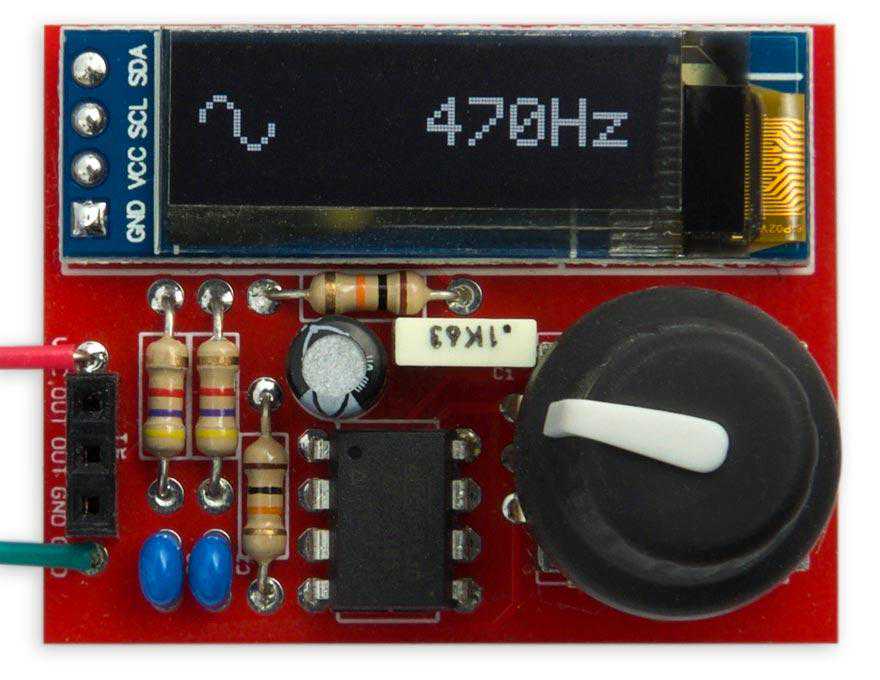

这是我早期基于ATtiny85的微型函数生成器项目的PCB版本。它使用直接数字合成产生正弦、三角、锯齿、正方形和矩形波、脉冲序列和噪声。频率可采用1Hz~5kHz的旋转编码器，以1Hz为步长进行调整，所选波形及频率显示在OLED显示屏上。

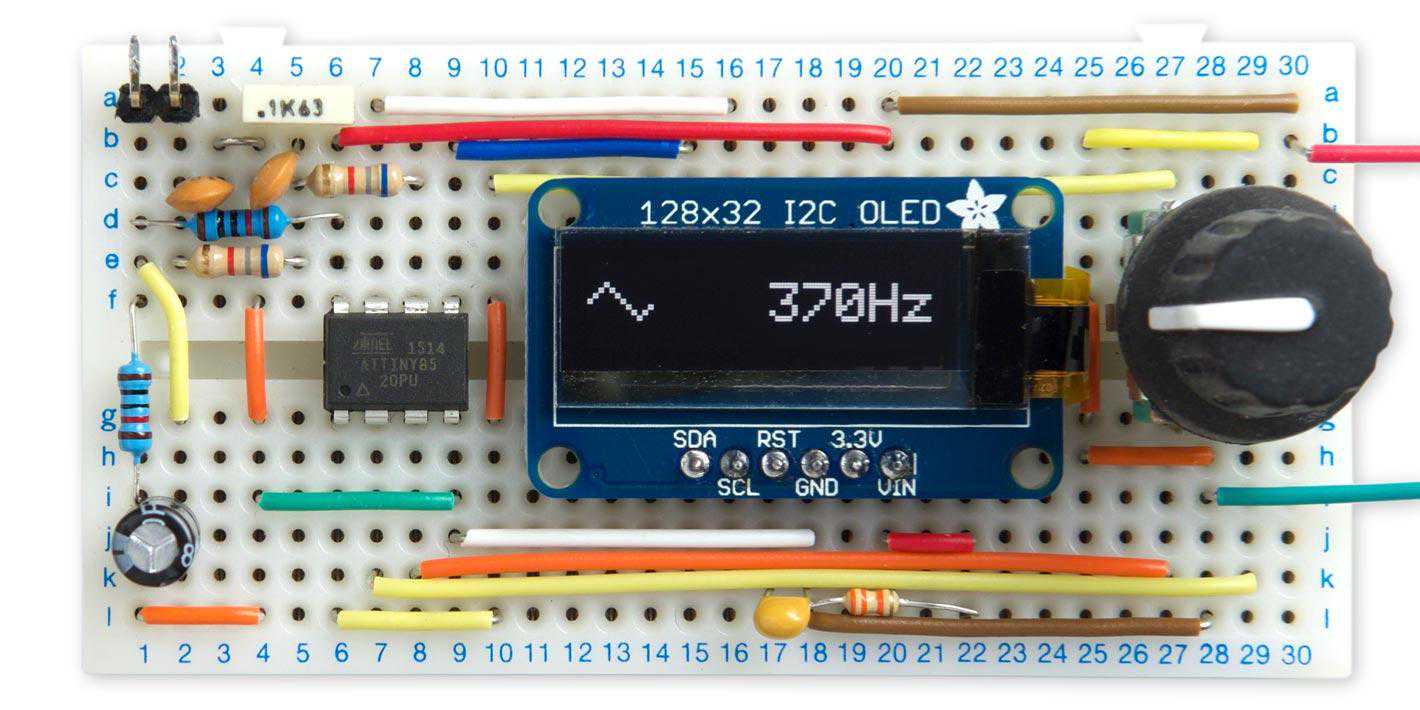

最开始波形发生器包含7种波形，后续波形发生器正弦波增加了正弦波。

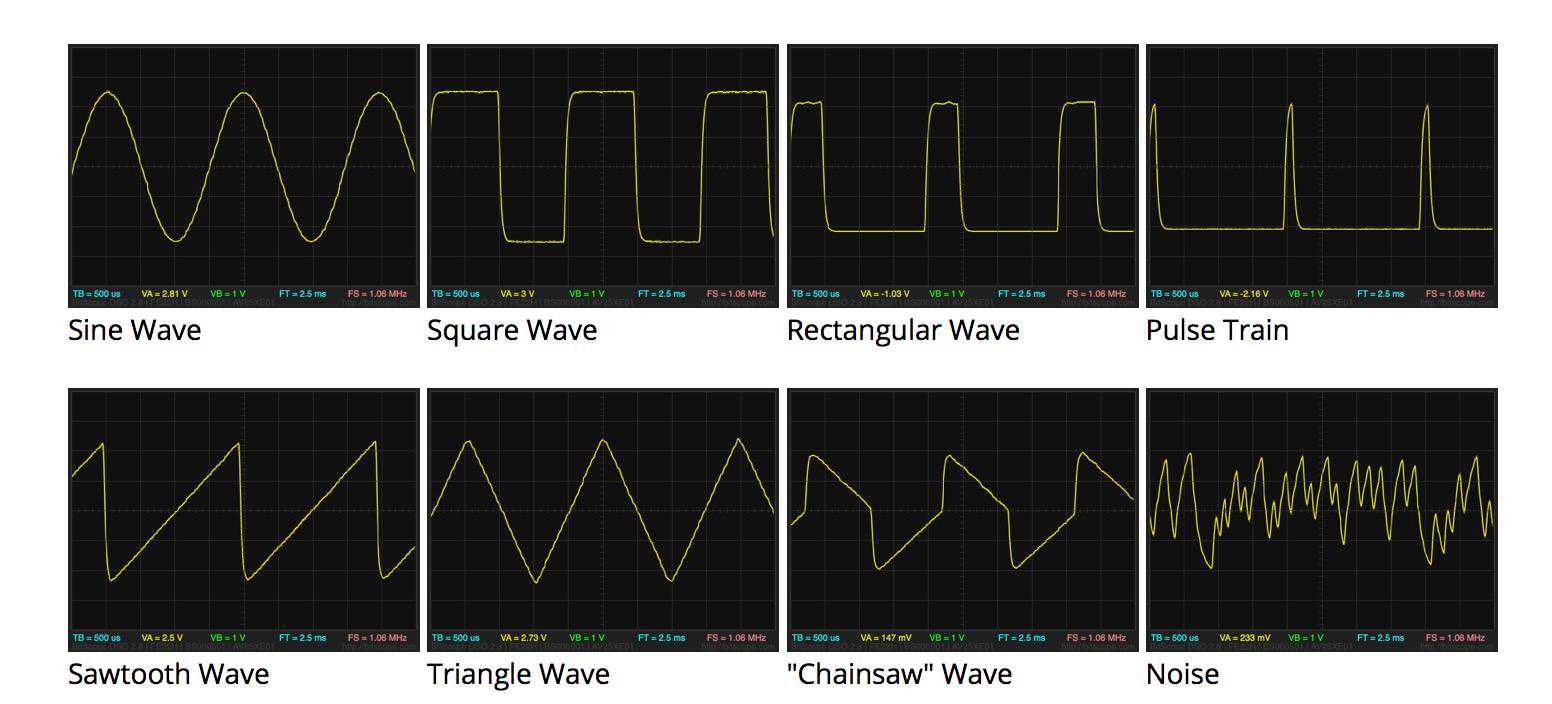

波形波形发生器提供以下10种波形，你可以按下旋转编码器按钮，在这10种波形之间进行切换:
对于每个波形(除了噪声)，你可以通过旋转编码器来调整频率。OLED显示屏上显示一个图标，表示当前选择的波形和频率(Hz)。
电路这是微型功能发生器PCB的电路:
因为PB1的输出在0V和+5V之间变化波形上有一个+2.5V的直流偏置。偏移量避免通过输出相对于一个虚拟的地面由两个10kΩ电阻。
►零件清单虽然我是surface-mount的粉丝，但是旋转式编码器和OLED显示器都是通孔的，所以在这个例子中，我决定从头到尾使用通孔元件，这样在不需要SMD经验的情况下更容易构建电路。

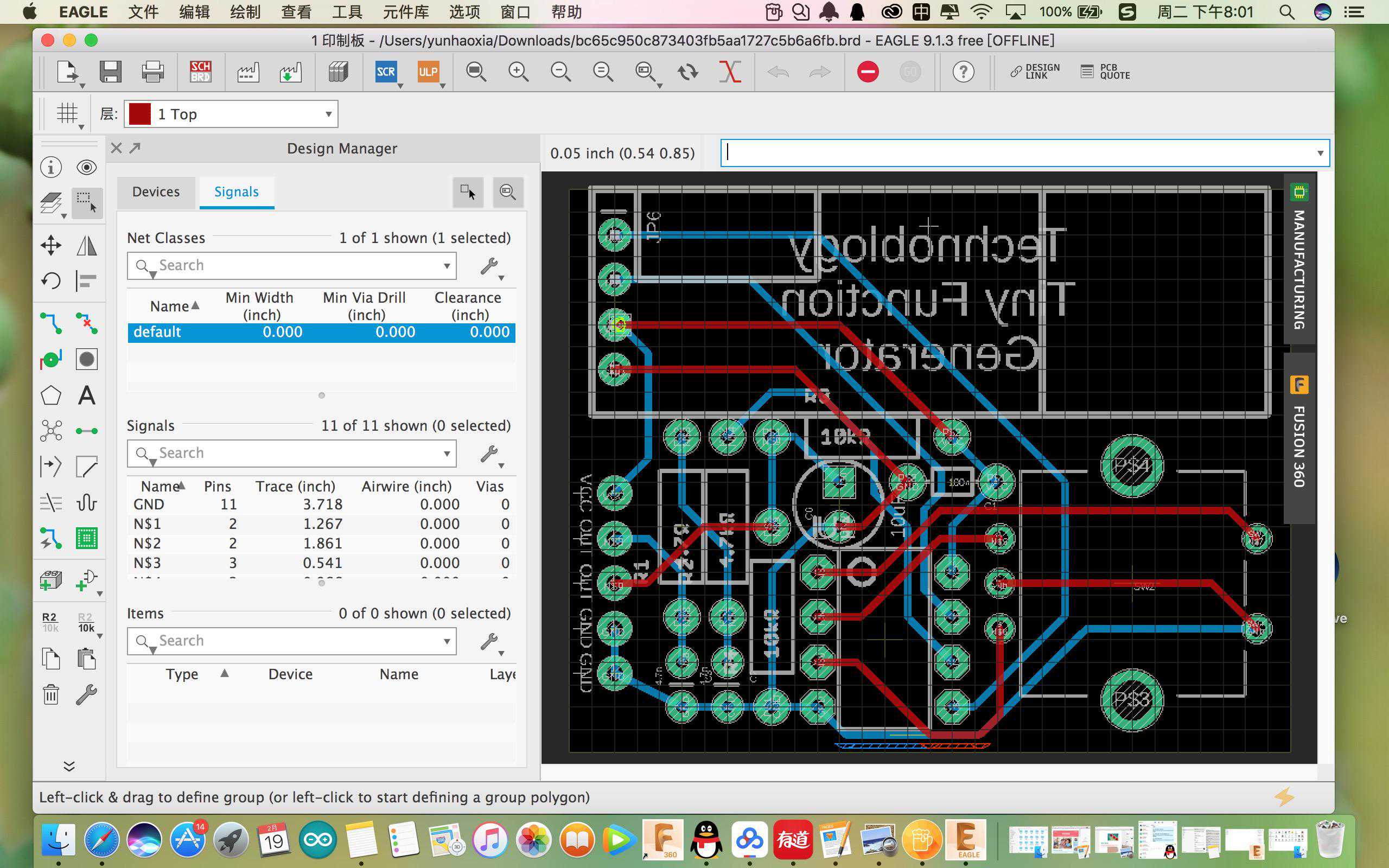

我用Eagle设计了一块板材，寄给PCBWay制作（电路板厂家）。如果你想制作一个电路板，在文章的最后有一个到Eagle文件的链接（如果大家需要可以私信我，我特意注册了账号，把源文件下载到我的电脑上）。
我把ATtiny85焊接到电路板上，然后在上面装上一个8针的IC插座，再把电线从我的AVR编程板上插进去。或者，你也可以在焊接之前在AVR编程板的插座上编程ATtiny85，或者使用IC插座。
程序关于这个项目的源程序，我这里也为大家进行了打包，需要的可以找我们要。
voidSetupDDS(){//Enable64MHzPLLanduseassourceforTimer1PLLCSR=1PCKE|1PLLE;//SetupTimer/Counter1forPWMoutputTIMSK=0;//TimerinterruptsOFFTCCR1=1PWM1A|2COM1A0|1CS10;//PWMA,clearonmatch,1:1prescalepinMode(1,OUTPUT);//EnablePWMoutputpin//SetupTimer/=3WGM00;//FastPWMTCCR0B=1WGM02|2CS00;//1/8prescaleTIMSK=1OCIE0A;//Enablecomparematch,disableoverflowOCR0A=60;//Divideby61}
