1.概述（187.017.069.15）
AMC系列可编程智能电测仪表采用交流采样技术，可直接或间接测量单相电网或三相电网中某一相的电压和电流。既可用于本地显示，又能与工控设备连接，组成测控系统。
仪表可具有RS-485通讯接口，采用Modbus-RTU协议；可带模拟量输出、继电器报警输出、开关量输入/输出。根据不同要求，通过仪表面板按键，对变比、报警、通讯等参数进行设置和控制。
2.产品型号规格
注：1.AI/AV表示单相电流/电压，AI3/AV3表示三相电流/电压；
2./J默认为一路继电器输出（与第二路开关量输出复用），如有特殊需求请咨询本公司。

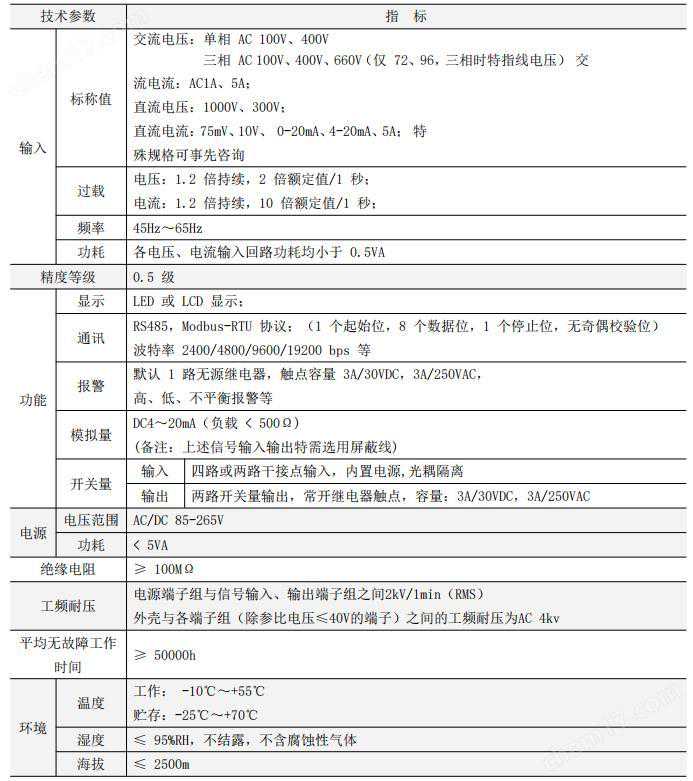

3.技术参数
4.安装接线说明

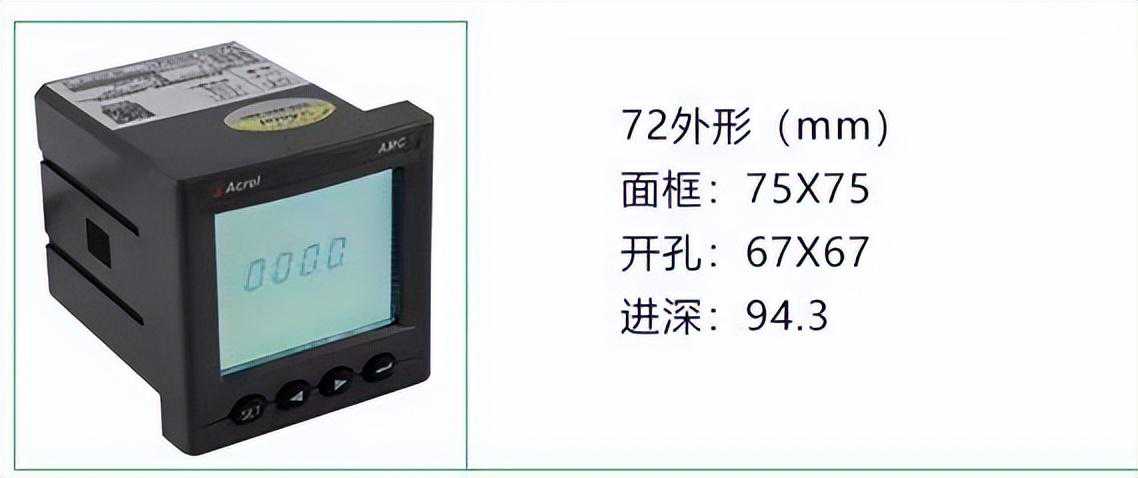

4.1外形及安装开孔尺寸(单位：mm)

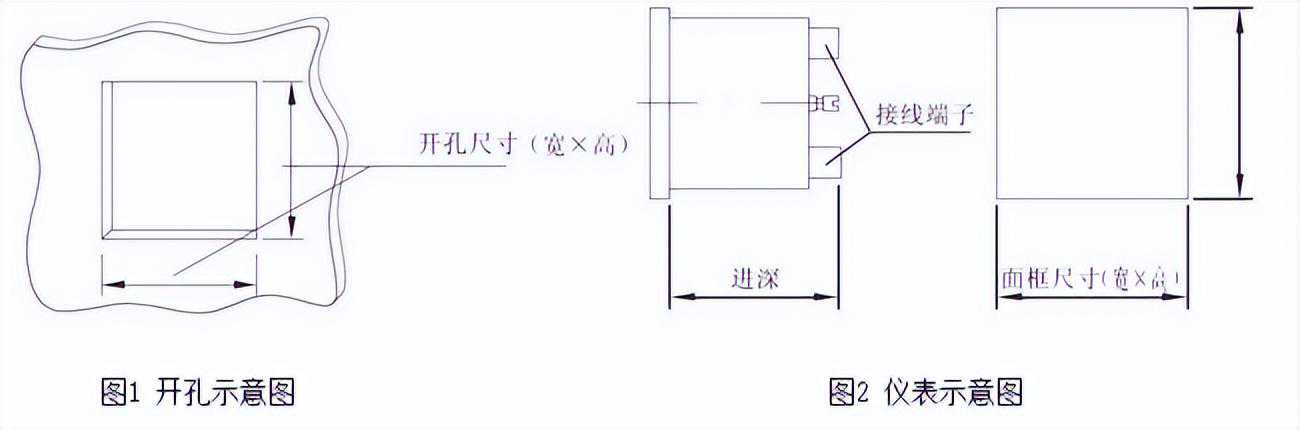

4.2仪表及开孔示意图
4.3安装方法
1）在固定配电柜开孔；
2）取出仪表，取出卡扣；
3）仪表由前装入安装孔，如图3所示；
4）插入仪表卡扣，将仪表固定，如图4所示。
5.(数显直流电流表,数显直流电压表)注意事项
5.1电压输入输入电压不得高于产品额定输入电压的120%，否则应考虑使用PT；在电压输入端须安装1A丝。
5.2电流输入交流电流输入应使用外部CT；如果使用的CT上连有其它仪表，接线应采用串接方式；建议使用接线排，不要直接接CT，以便拆装；7去除产品的电流输入连线之前，一定要先断开CT一次回路或短接二次回路；
5.3附加功能接线模拟量输出与开关量输入的COM表示各自公共端，并不是实际接地；通讯连接建议使用两芯屏蔽线，每芯截面不小于0.5mm2，分别接A、B，屏蔽层接大地，布线时应使通讯线远离强电电缆或其他强电场环境。
