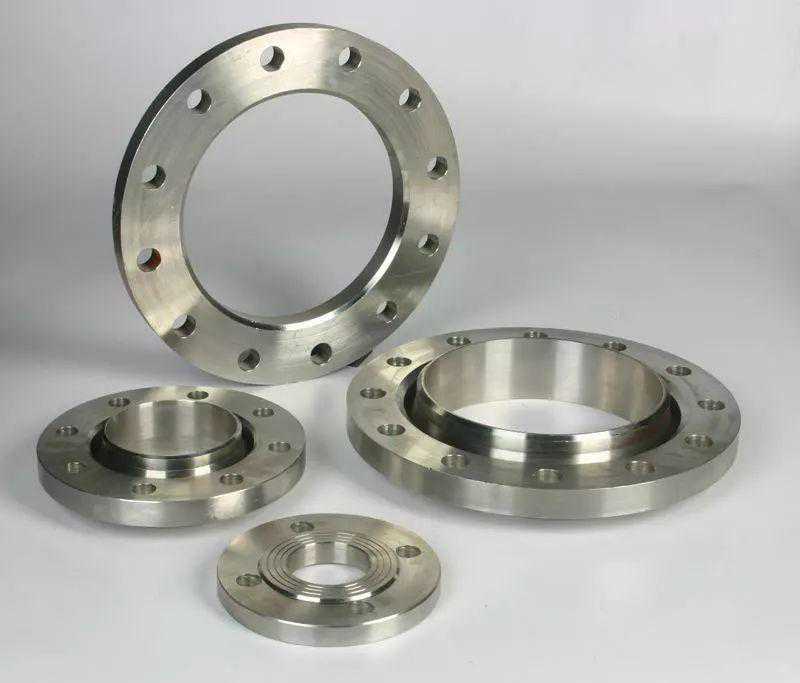

法兰是管道中起连接作用的重要部分，种类多，标准繁杂。搞清楚法兰的不同标准尤为重要！今天就来好好理一下这里面的知识点！
主要起连接作用，因此，法兰的主要特性就是连接方式及密封形式，主导影响参数是管道压力（介质不同影响材质选定），一般地讲：
低压系统（）采用平焊或板式法兰；
普通突面(RF)密封，中压系统(2.5-64MPA)采用对焊法兰；
RF或凹凸面(FM/M)密封，高压系统(10.0MPA以上)，通常采用对焊法兰，梯型槽(RJ)密封；
在低压不锈钢系统中，有时为节约成本及检修方便，还采用松套法兰或活套环法兰。

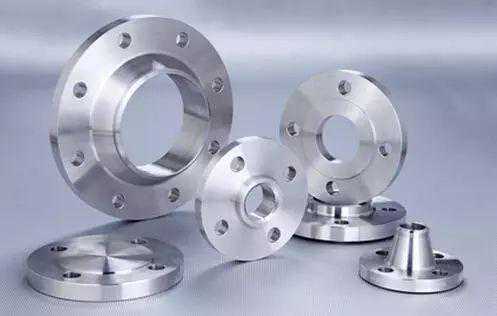

法兰标准分类
目前，法兰标准比较多，国内有GB（国家标准），JB（机械部标准），HG（化工部标准）等，国外有ANSI（美标），JIS（日标），DIN（德标）等。
但目前使用较多的标准分为两大类别：
以DIN标准为主的欧洲体系（包括DIN，GB，JB，HG20592）；
以ANSI标准为主的美洲体系（包括ANSI，GB，HG20615）。
此二大类法兰可通过表示法兰压力等级的标识来区分。（JIS标准为另一类体系的标准，不属此二类）
1欧洲法兰体系
欧洲法兰体系：德国DIN（包括苏联）
公称压力：0.1,0.25,0.6,1.0,1.6,2.5,4.0,6.4,10.0,16.0,25.0,32.0,40.0,Mpa；
公算通径：15~600mm；
法兰的结构型式：平焊板式、平焊环松套式、卷边松套式、对焊卷边松套式、对焊环松套式、对焊式、带颈螺纹连接式、整体式及法兰盖；
法兰密封面有：平面、凹面、凹凸面、榫槽面、橡胶环连接面、透镜面及膜片焊接面；
苏联于1980年发布的OCT管法兰同录标准与德国DIN标准相似。
2美洲法兰体系
美洲法兰体系：美国《钢制管法兰及法兰管件》
公称压力：150psi（2.0Mpa），300psi（5.0Mpa），400psi（6.8Mpa），600psi（10.0Mpa），900psi（15.0Mpa），1500psi（25.0Mpa），2500psi（42.0Mpa）；
公算通径：6~4000mm；
法兰的结构型式：条焊、承插焊、螺纹连接、松套、对焊及法兰盖；
法兰密封面：凹面、凹凸面、榫槽面、金属环连接面。
3JIS（日标）管法兰
JIS管法兰：在石油化工装置中一般仅用于公用工程，在国际上影响较小，在国际上没有形成独立体系。
GB（国标）体系
我国钢制管法兰国家标准体系GB。
1、公称压力：0.25Mpa~42.0Mpa
系列1：,,,,,,,PN42（主系列）
系列2：,,,
其中，，，，，共6个等级的法兰尺寸系属于以德国法兰为代表的欧洲法兰体系，其余为美国法兰为代表的美洲法兰体系。
在GB标准中，从属于欧洲法兰体系的公称压力级最大的为4Mpa，从属于美洲法兰体系的公称压力级最大为42Mpa。
2、公称通径：10mm~4000mm
3、法兰的结构形式：
①整体法兰
②单元法兰
螺纹法兰；
焊接法兰、对焊法兰；
带颈平焊法兰、带颈承插焊法兰、板式平焊法兰：松套法兰、对焊环松套带颈法兰、对焊环松套板式法兰、平焊环松套板式法兰、板式翻过松套法兰；
法兰盖（盲孔法兰）。
4、法兰密封面：平面、凹面、凹凸面、榫槽面、环连接面
仪表管法兰标准体系
1、DIN标准
常用压力等级：
PN6，PN10，PN16，PN25，PN40，PN64，PN100，PN160，PN250
法兰密封面：

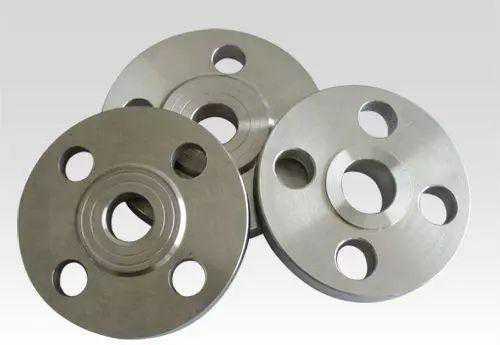

raisedfaceDIN2526C突面法兰
榫槽面
2、ANSI标准
常用压力等级：CL150，CL300，CL600，CL900，CL1500
法兰密封面：突面法兰
3、JIS标准：不常用
常用压力等级：10K，20K
