普传变频器PI9000系列产品型号说明及功能介绍

产品介绍

PI9000系列变频器，是普传科技基于电机运行与控制最新理论和技术成果，推出的全新高性能电流矢量变频器。通过对电机磁通电流和转矩电流的解耦控制，实现了对转矩的快速响应和准确控制，可以高精度进行宽范围的调速运行和转矩控制。

普传变频器PI9000系列产品

（1）环境温度-10℃~50℃，超过40℃后，按照1℃降额3%的比例降额。不建议在50℃以上的环境中使用变频器。

（2）防止电磁干扰、远离干扰源。

（3）防止水滴、蒸汽、粉尘、灰尘、棉絮、金属细粉的侵入。

（4）防止油、盐及腐蚀性气体侵入。

（5）避免震动。最大振幅不超过5.8m/s(0.6g)。

（6）避免高温多湿且无雨水滴淋，相对湿度小于90%RH，不允许结露。在存在腐蚀性气体的空间中，最大相对湿度不能超过60%。

（7）海拔高度。

（8）禁止在易燃性、可燃性、爆炸性气体、液体或固体的危险环境中使用。

机械配套：拉丝机、搅拌机、分切机

卷绕机械：压缩机、风机泵类、研磨机、传送带、提升机、离心机及各种调速机械

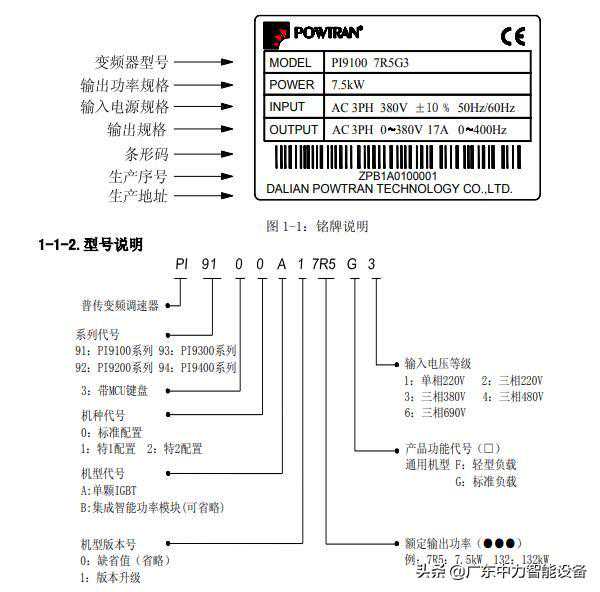

普传变频器PI9000系列产品型号说明

◆采用了DSP为核心的控制单元，实现高速高性能控制

◆速度控制方式：无PG矢量控制、带PG矢量控制、V/F控制

◆支持异步电机和永磁同步电机的矢量控制，自动识别电机参数

◆在无感矢量下实现低频0.5Hz、150%大转矩输出

◆简易PLC功能，可实现最多十六段速度控制

◆多国语言人性化显示菜单，高亮OLED同时显示3组状态参数

◆“一键飞梭”键盘，可自由飞旋

◆优化的风道设计和先进的热管理技术

◆可靠的绝缘结构设计，确保变频器的安全

◆可选完全隔离的RS485通讯模块，实现与上位机联网通讯

◆全面强化涂层，适应各种恶劣环境

◆依托EMC设计标准，独特软件算法，使变频器对电源的污染降到最低

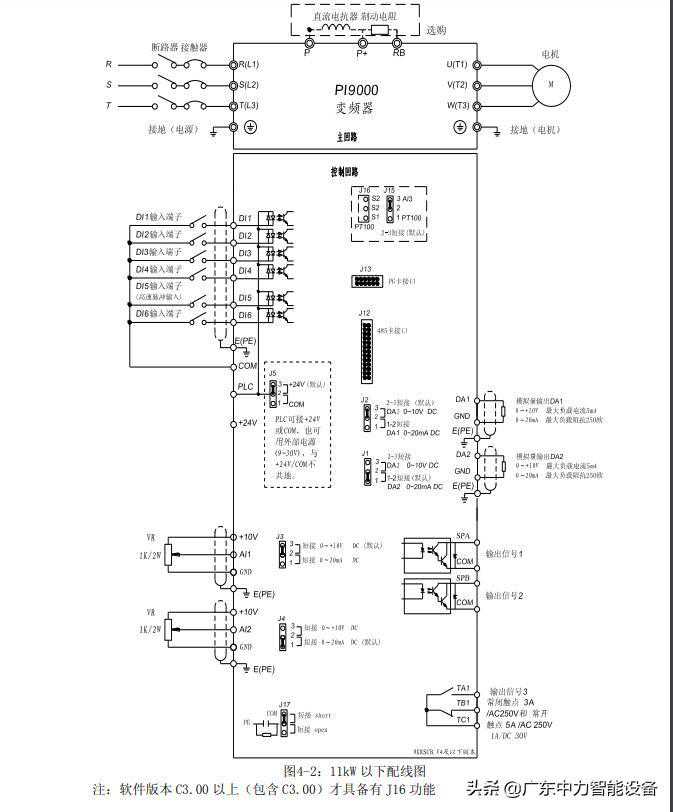

11KW一下配线图

普传变频器PI9000系列产品配线图
