最近几天工地上接连烧了两台电动机，导致老是跳闸。一台是滚桶砂浆机，一台是带压力表和压力开关的空压机。前者是普通的倒顺开关控制，后者是保护功能不完善的控制盒控制，前者烧电机的情况不明，后者是接了两条火线，一条零线导致缺相所致。
后者控制盒里面一个交流接触器，一个热继电器，一个船型开关，也不是启动、停止按钮，保护功能不完善，不可靠。
那么有没有保护功能比较完善的电路呢？答案是肯定的，当然也不绝对，因为引起烧电机的原因多种多样。
(一)继电器断相保护电路
在一般的电动机控制电路中加装一个中间继电器KA，与交流接触器一起连接到三相电路中，这样不论三相电源中断哪一相，接触器KM都会断电，从而起到电动机缺相保护的作用。原理如下图:
分析:合上空气开关QF和保险FU，中间继电器就有L1和L2两相电加到线圈两端，线圈得电吸合，KA工作，同时KA的辅助常开触点（5-9）闭合，为交流接触器工作创造条件。
当按下启动按钮SB2的时候，SB2的常开触点（5-7）闭合，KM线圈得电吸合，三相主触点接通，启动电动机运转。同时KM的辅助常开触点（9-7）闭合自锁。
1:当L1相断掉的时候，KA线圈（4-2）失电释放，KA常开触点（5-9）断开，切断KM线圈供电，KM线圈断电释放，KM三相主触点断开，电动机停转。
2:当L2相断开的时候，KA线圈(2-4)断电释放，KA辅助常开触点(5-9)断开，切断KM的线圈回路电源，KM线圈断电释放，KM三相主触点断开，电动机失电停转。
3:当L3相断掉的时候，热继电器的常闭触点失电，导致正在工作的KM线圈断电释放，KM主触点断开，电动机停转。

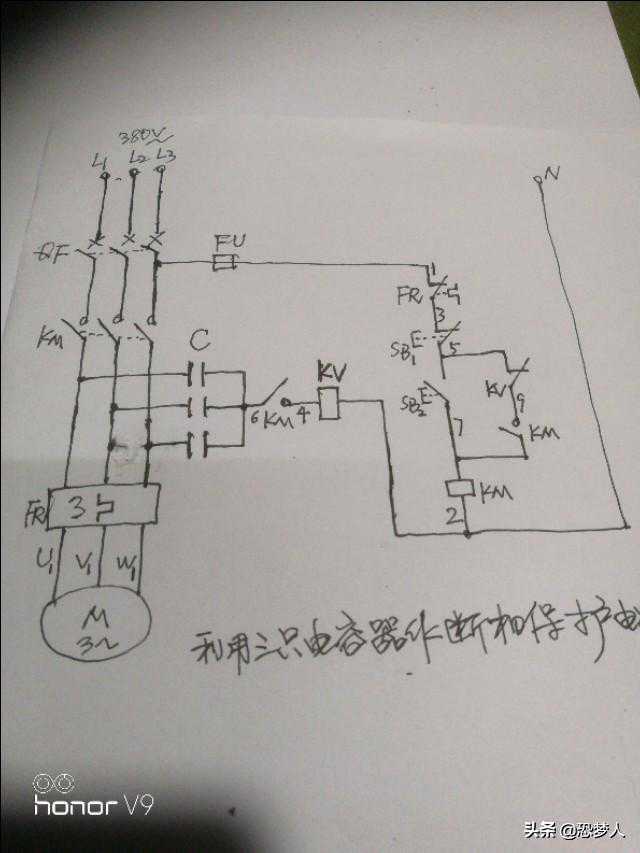

(二)利用三只电容器的断相保护电路
如图:
利用三只等值的电容器接成星型与电动机并联，在星型连接的中性点与零线之间串联一个电压继电器KV。当三相电压正常时，电容器中性点约等于零，电动机在运行中断相时，中性点将有约10~50伏电压，从而使电压继电器KV动作。
KV的常闭触点(5-9)断开接触器KM的自锁线(9-7)，使KM线圈断电释放，电动机停止运行，从而起到保护作用。

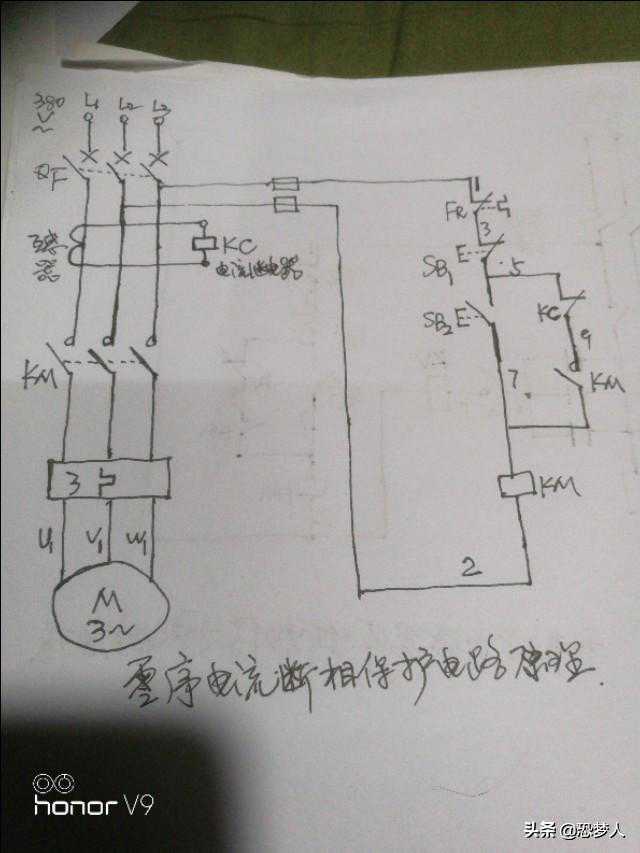

(三)零序电流断相保护电路
原理是:零序电流断相保护电路是将电动机的三根相线，一起穿入一个穿心式电流互感器TA中(LMZ型电流互感器)。电流互感器的二次端接入一个电流继电器KC，正常时三相电流值的和为零，电流互感器的二次侧没有电流流过电流继电器，继电器串联在控制回路中的常闭触点不动作，不影响电动机的启动和运行。
一旦三相电源断一相，三相电流之和不再为零，就有不平衡的电流流过电流继电器KC,KC动作，其常闭触点断开KM的自锁回路电源，电动机停止运行。

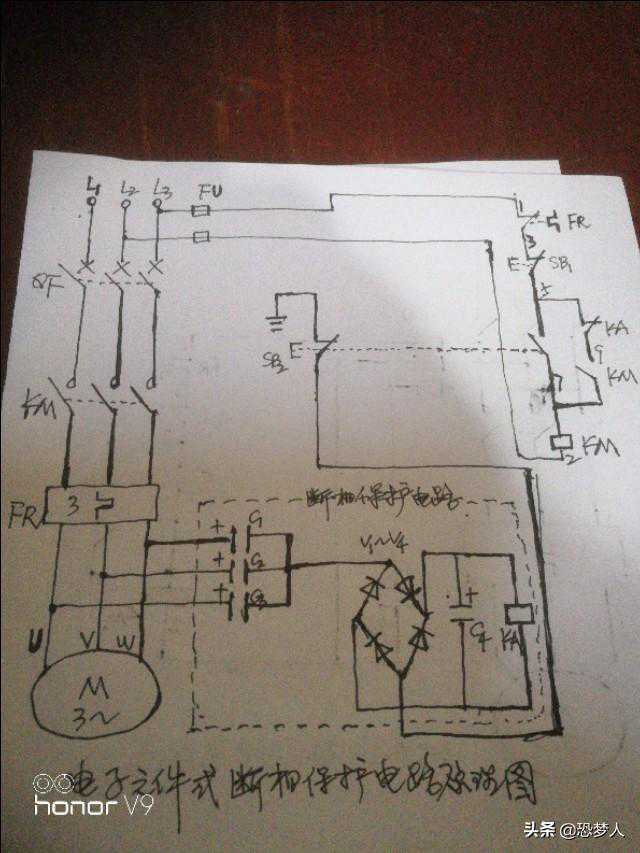

(四)电子元件式断相保护电路
如图，当电动机运行时发生断相后三相电压不平衡时，断相保护电路板上的桥式整流则有电压输出，当输出的直流电压达到中间继电器KA的动作值时，KA动作，于是KA与KM自锁触点串联的常闭触点断开，使KM线圈回路断电，其主触头全部释放，电动机停转。
电路元件参数:C1~C3取2.4uf/500v的电解电容；V1~V4选型号为2CP12的整流二极管4只；C4选100uf/50V的电解电容一只；KA选直流12V的中间继电器。
(五)一体式电动机保护器
一体式电动机保护器是一种新型的电动机保护装置，它与热继电器工作原理不同，它是利用电子测量装置，将电动机的电流转换成电子信号，由一个主控电路进行比较运算，得出结果后带动控制元件输出控制指令。
一体式电动机保护器的优点是使用范围广，调节电流范围大，一般有2~80安，动作时间在0~120秒可调。
电动机保护器有两种工作形式:一种是不需要辅助电源的，只有一个常闭接点，接于电动机控制电路；一种是需要辅助电源的，能够监视各种运行状态并发出信号。
电动机保护器虽说是一种良好的保护电器，但在使用当中还要认真选择，正确调整动作电流和动作时间，否则将起不到保护作用。具体使用和调整方法仔细阅读说明书。
以上介绍了几种电动机的保护电路，根据自己的情况，选择合适的方法，最大限度的减少电机烧毁的频率，减少电工师傅们的工作量，我们要好好保护电动机。
