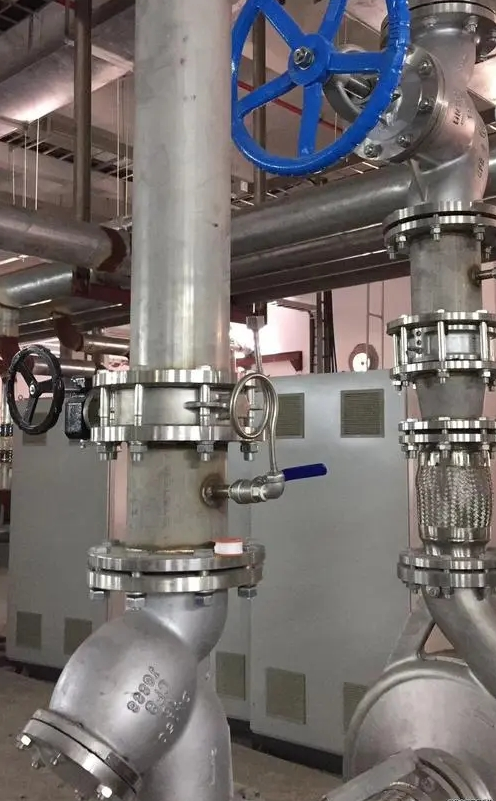

序号
名称
结构特点
设计标准
1
中线手动蝶阀
阀杆与蝶板垂直放置，阀杆从蝶板的中心通过。连接端法兰，对夹，单夹
GB/T12238-1989
API609-1997
BS5155-1989
MSS-SP-67-1995
BS3952-1989
2
对夹偏心轴手动蝶阀
阀杆与蝶板垂直放置，蝶板密封圈和阀座密封圈偏离阀杆中心线，位于阀杆的一侧。连接端：法兰、对夹、单夹
JISB2032-1987
JISB2024-1990
MSS-SP-68-1997
3
法兰管状手动蝶阀
管状阀体，内设一个绕轴旋转的蝶板，蝶板上的密封环与阀座配合密封，打开时，蝶板位于管中心的一侧。连接端：法兰、对夹
JISB2032-1987
JISB2024-1990
MSS-SP-68-1997
4
气动连杆转动式蝶阀
驱动轴作直线往复运动，使蝶板绕偏心轴转动。连接端：法兰
参考
GB/T12238-1989
API609-1997
5
倾斜旋转式手动蝶阀
通过球面内环轴承来改变蝶板密封面在阀座密封面上的接触位置，轴承偏心地反应到对称轴表面，以便能相对外圆柱表面的对称轴旋转，对大口径手动蝶阀具有结构紧凑的特点。连接端：法兰
参考
GB/T12238-1989
API609-1997
6
球面密封手动蝶阀
对称轴衬胶手动蝶阀的变形特点是球面密封。为了减小密封接触面，提高密封性，将蝶板周围部分挖凹。连接端：对夹式
GB/T12238-1989
API609-1989
7
金属密封面手动蝶阀
金属阀座，密封面用金属板压制而成，凸出端与蝶板接触，具有弹性作用。将有这种装置的阀门关闭时，由于压力差作用，密封圈在轴向和径向可弹性变形，有优良的液体密封性，寿命长，易制造。连接端：对夹式
JB/T8527-1997
8
氟塑料衬里手动蝶阀
阀体由氟塑料衬里，为了使密封面具有弹性，提高密封性，在衬里外层设有二层合成树脂和氟橡胶。这种阀能适用于强腐蚀介质的管道上适用。连接端：对夹式
GB/T12238-1989
API609-1997
9
偏心式金属密封面手动蝶阀
蝶板安装在偏心阀杆上，其边缘为球形，并与弹性金属密封圈相配合，密封圈做成环形，其中心偏离阀门的中心线，与蝶板球面中心线对中，达到密封目的
JB/T8527-1997
10
用于低温液体的蝶阀
这是双向作用的蝶阀，密封圈底面有V形槽，密封圈背后开口，以便安放补偿螺旋弹簧。在一般情况和低温情况下，能与夹持装置形成双向轴向密封，与蝶板形成径向密封
11
软密封双偏心手动蝶阀
采用双偏心结构，减少密封圈摩擦，延长阀门使用寿命。其他密封原理及结构特点同序号10
GB/T12238-1989
