设置

一、读码器设置

1.连接设备

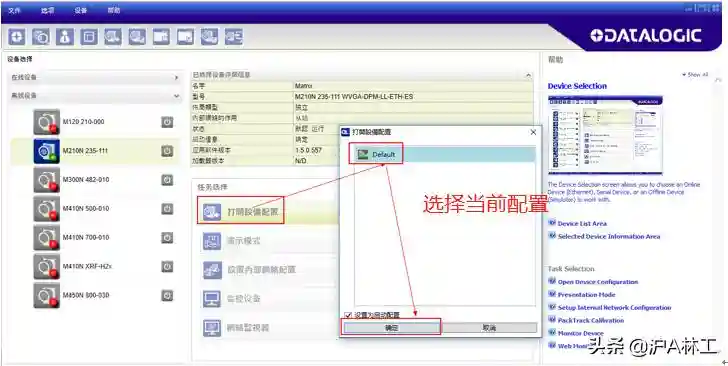

2.打开设备配置

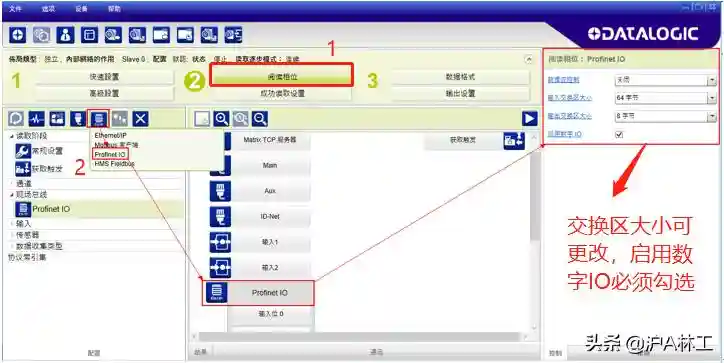

3.添加ProfinetIO现场总线


注意事项：

a、软件界面找不到添加Profinet总线按钮à选择软件左上角“更改用户”按钮，选择“专家”


b、ProfinetIO参数设置


交换区大小与PLC端要一致

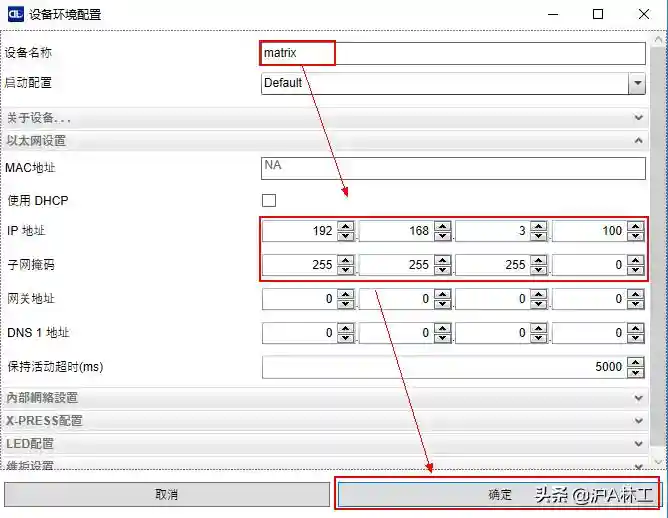

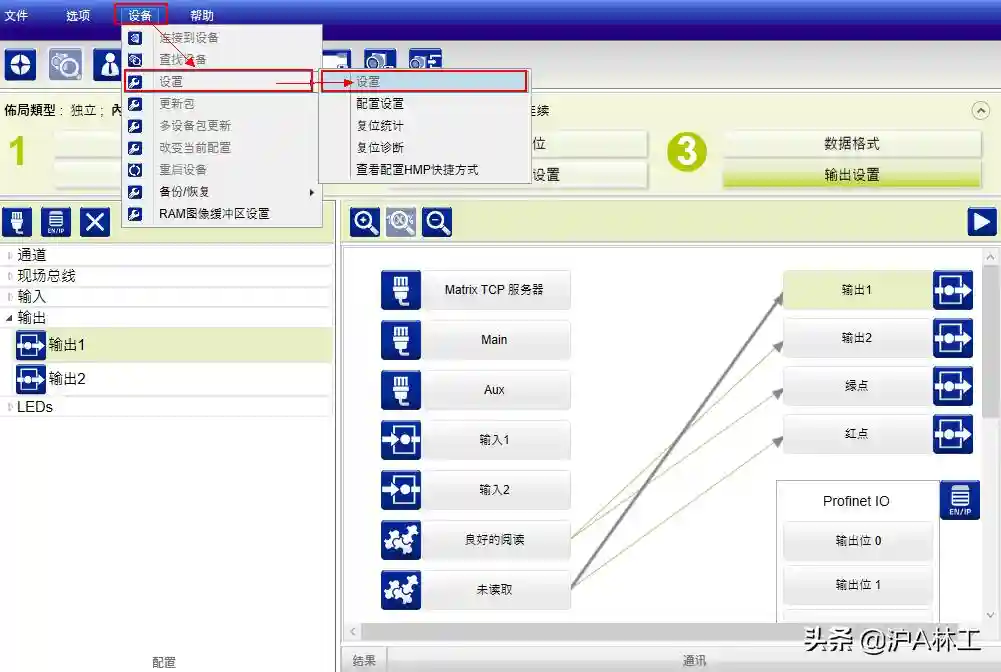

4.设置ProfinetIOIP地址及名称



PN名称也可通过西门子博途软件分配

5.其它

关于读码参数设置，数据格式、输入输出设置参考软件操作手册

二、PLC设置

1.导入GSD文件


2.找到导入的GSD文件，选择对应读码器

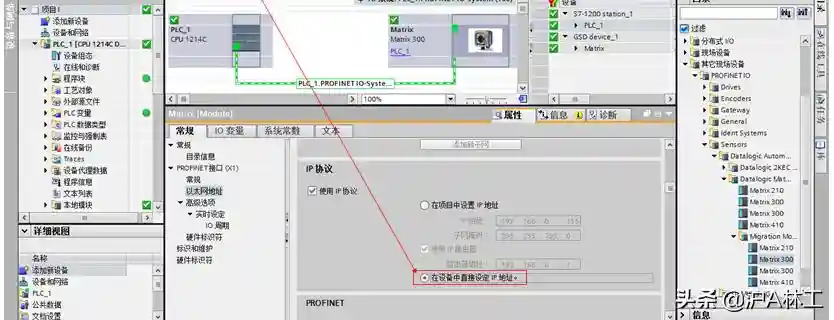

3.设置组态

IP


设备名称需与读码器设备名称一致


4.数据地址


5.数据监控

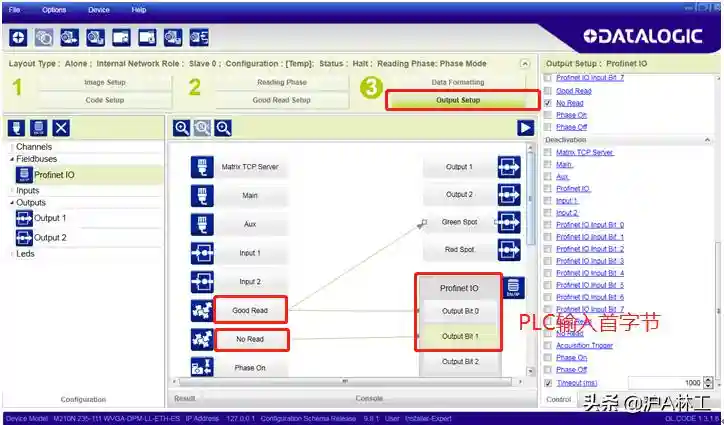

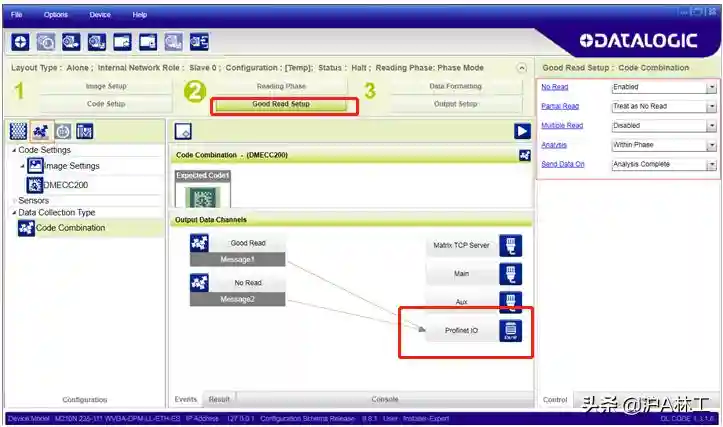

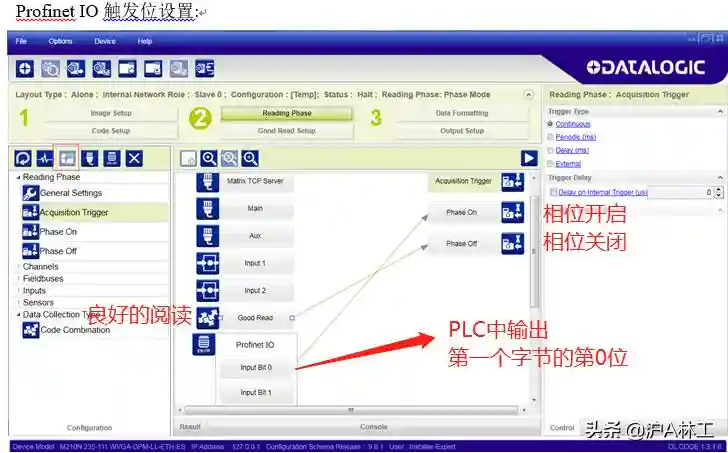

读码器的PN信号配置




PLC输入第二个字节开始是条码接收区

条码具体内容在第3步格式设置中设置，默认带起始，结束字符。
