本科机械类专业设计毕业分享：多功能搅拌机结构设计。

各位朋友，各位同学，大家好。今天我想和大家分享一个非常典型的多功能搅拌机的结构设计。我相信大家都很熟悉搅拌这个工艺，它在各行各业的生产和实验中都有广泛的应用。这次设计的是一款主要用于生产的搅拌机，适用于沥青、水泥、砂浆甚至食品等行业。接下来，我将为大家介绍这款搅拌机。

首先，让我们看一下模型。这个模型主要体现了搅拌机的原理、传动和执行机构。虽然没有盖子，但它的结构非常清晰。

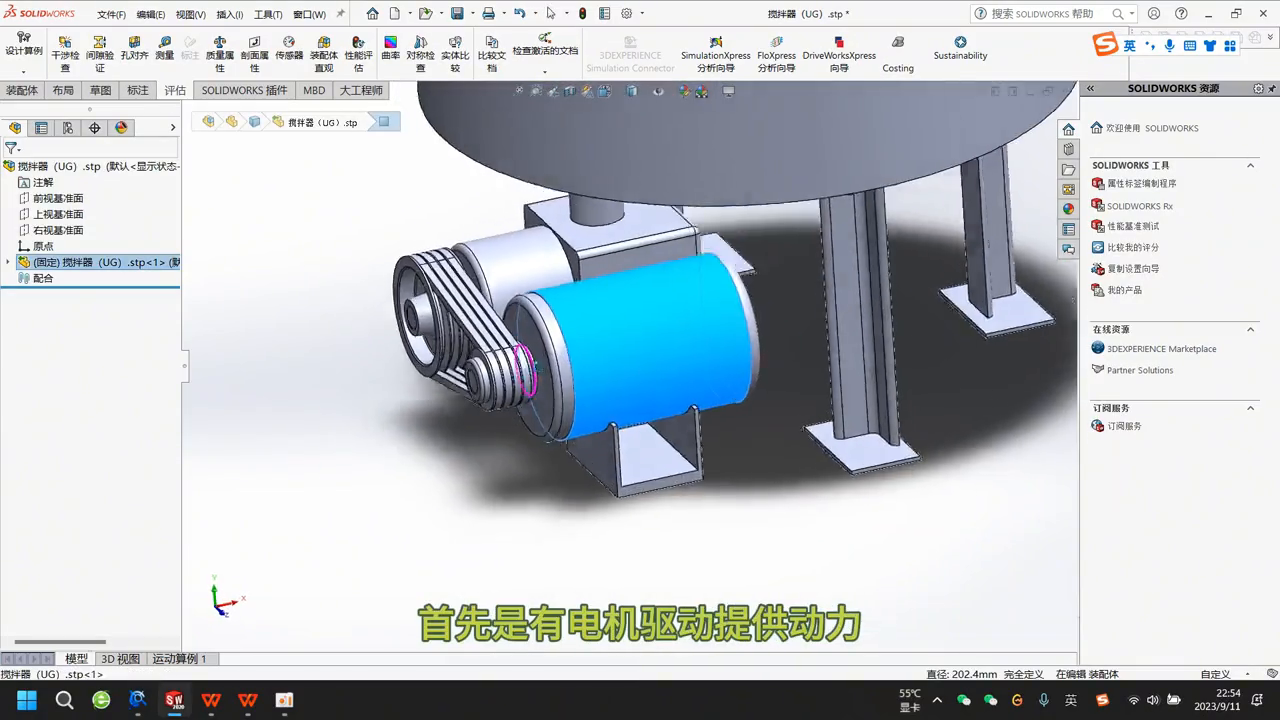

·这个搅拌机的结构非常清晰。它由电机驱动，通过带传动将动力传递到变速箱，然后经过减速箱将动力传递到搅拌轴上。这个减速箱可以是减速机或变速箱，通过改变输出柔性来实现减速。这种减速箱的设计并不复杂，可以选择涡轮杆或锥齿轮等常见的方案。

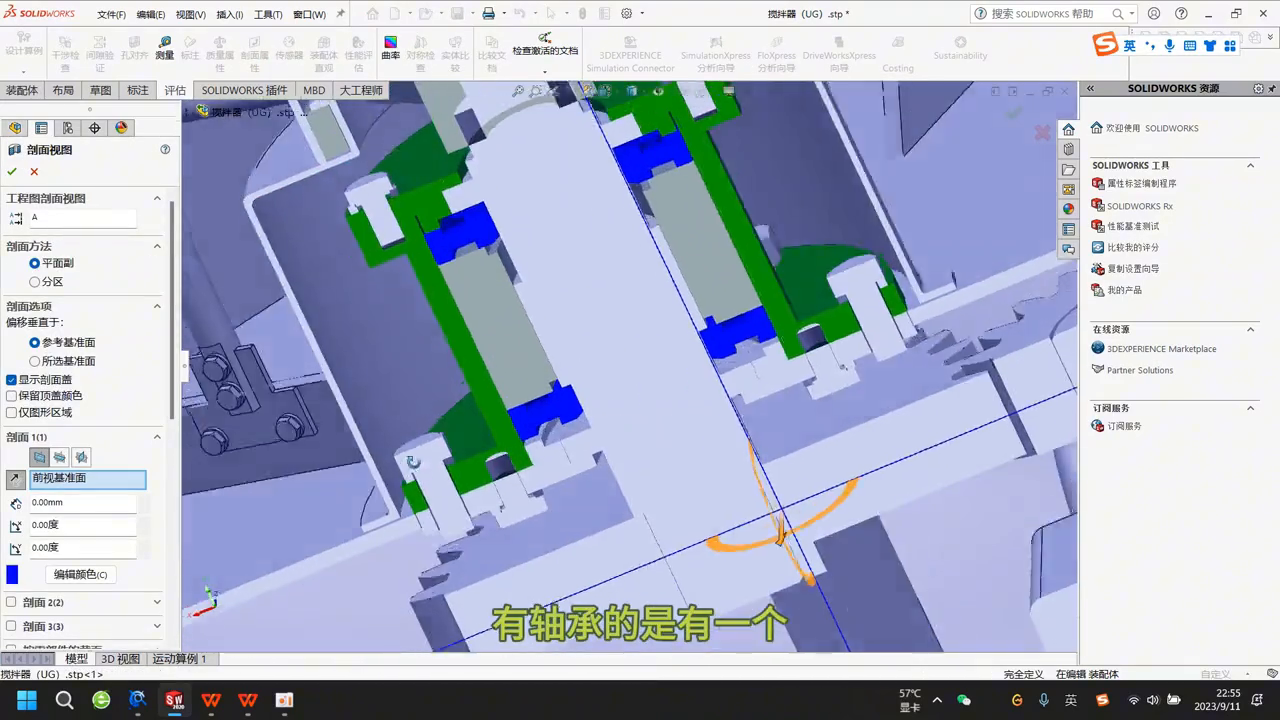

·这个设计中，有一个减速齿轮传动的过程，经历了三级传动，将动力传递到搅拌轴上。可以看到，其中还有一些轴承和端盖等部件。轴系图包括轴段定位、轴承和螺钉等细节。

·最终的执行机构是搅拌器，包括搅拌轴、搅拌棍和搅拌叶片。搅拌叶片有不同的长度和角度，可以在半径区域内和角落处实现搅拌。这个设计中，搅拌叶片有五个，分别在不同的位置进行布置，以确保每一个角落都能被充分搅拌。同时，搅拌叶片的角度也经过了设计。

这就是搅拌机的搅拌原理，因此，搅拌机是一个非常通用的结构，可以适用于许多不同的应用。输出的物料也可以在任何位置，比如接一个出料口。接下来，我们来看一下这张二维图，它比三维图更详细。

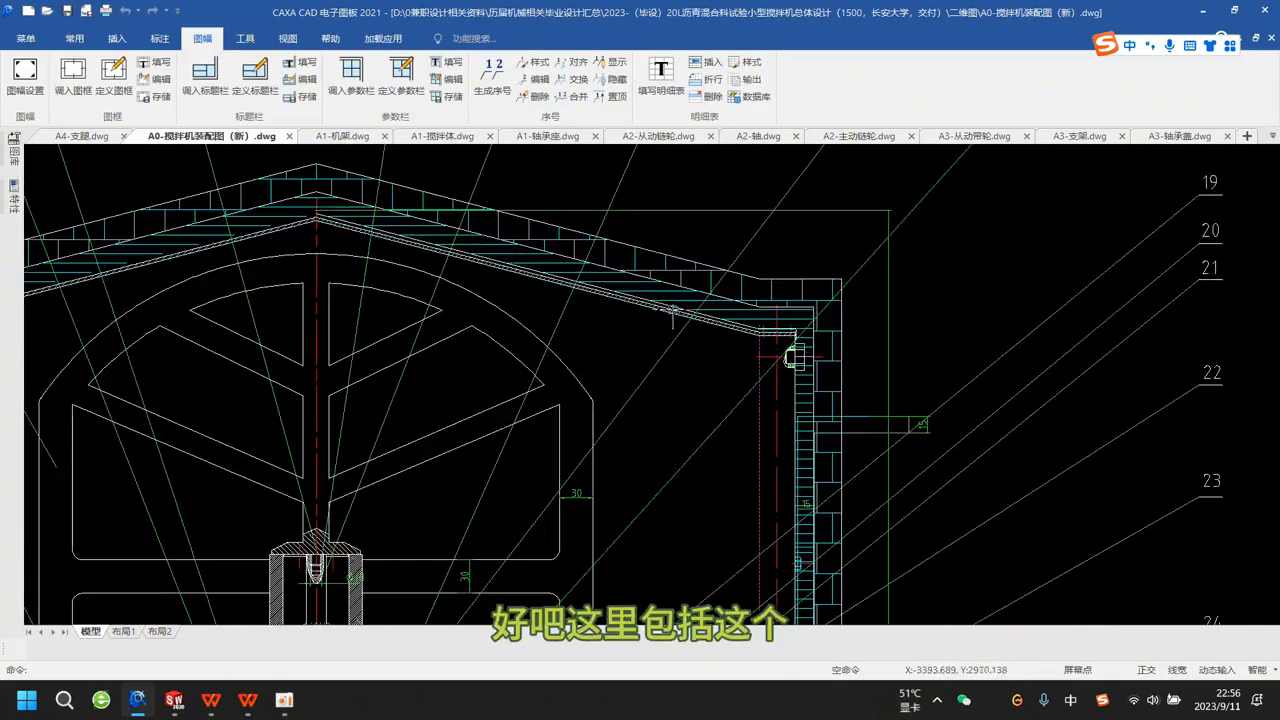

这是一张总装图，包括轴翼结构、圆锥滚子轴承和带传动等细节。搅拌叶片包括带传动和盖子，还有多层保温。设计非常详细，我认为这篇设计已经达到了两个字——全面。这篇设计主要是为了混合沥青，但它的原理大同小异。

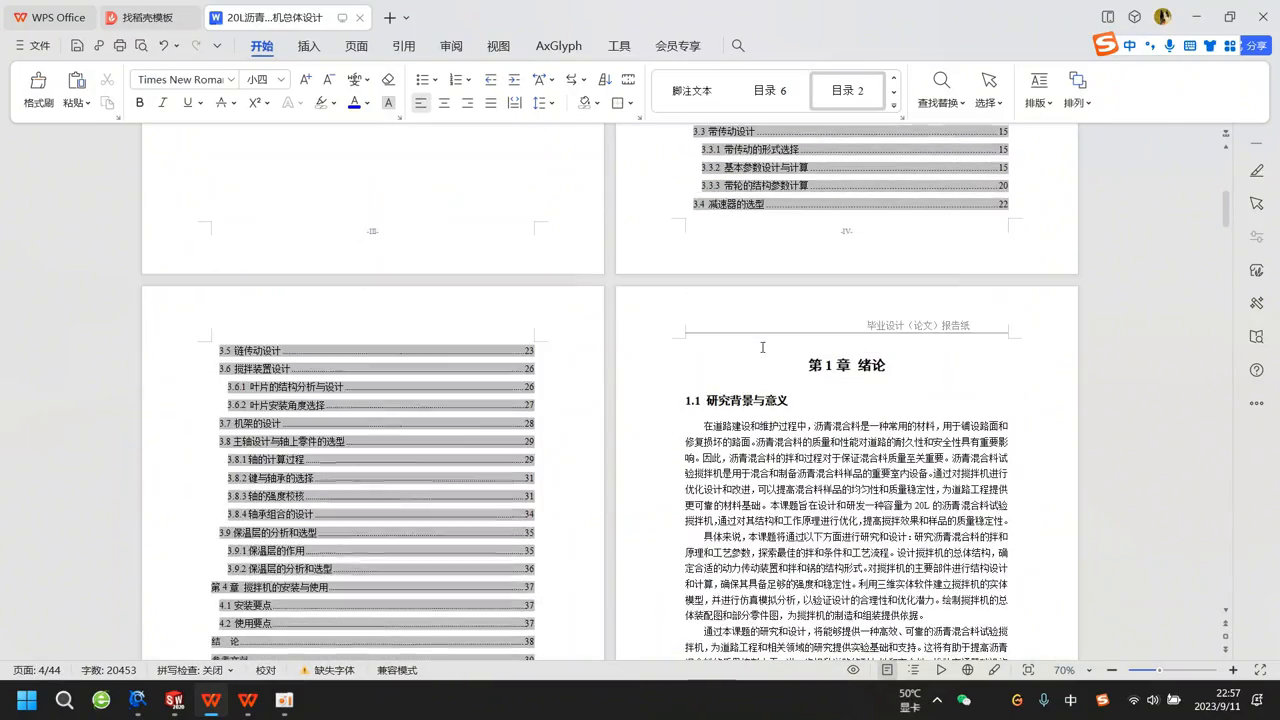

接下来，我们来看一下目录。首先是一个虚论，然后是基本概况和总体方案选择。机械结构设计是整个设计的核心部分，包括传动系统、动力装置、传动方式、减速器、电机、搅拌装置、叶片等。除此之外，还有机架、主轴的保温层。因此，机械结构设计非常详尽，无法一一赘述。

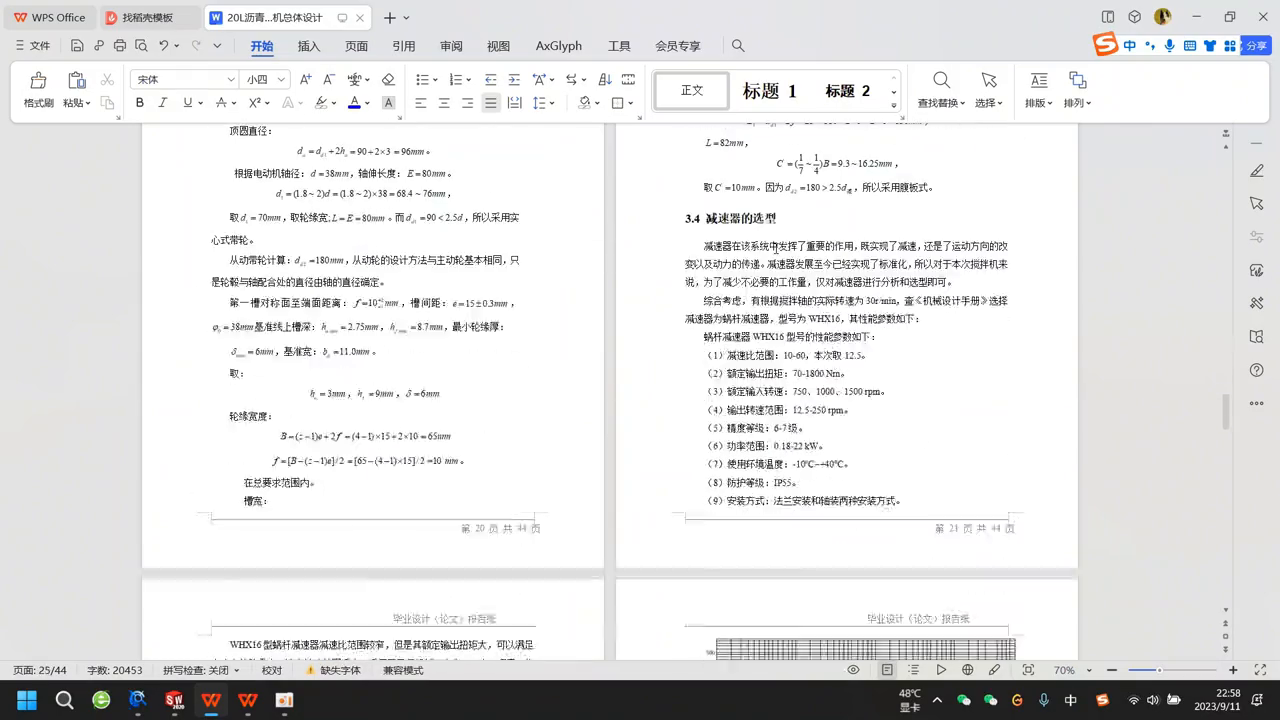

在机械结构设计中，首先要进行整体性结构原理的设计，即动力系统的设计。接下来，按照动力系统的设计，依次进行带传动、链传动、减速器的选型和设计。在带传动设计中，需要考虑减速器的选型和搅拌装置的各种叶片角度。设计完成后，需要进行整体的校核和较合，确保机械结构的稳定性和可靠性。最后，根据弯扭强度理论，进行寿命计算和保温层的设计，以保证机械结构的正常运行。

机械结构设计完成后，还需要进行辅助性设计，包括功能和保温层等。


总之，搅拌机是一种功能强大、适用性广泛的设备。在设计中，可以借鉴机械结构设计的思路，将其应用于其他设备的设计中，比如将输送设备和搅拌设备结合起来进行设计。通过以上介绍，希望对大家有所帮助。
